於是我決定好好的改造接地問題來避免漏電
首先從拍賣買來較高等級的延長線,不過這無法改善電人問題,因為牆壁還是沒接地!!
但本延長線具有雷擊保護指示燈跟接地指示燈(因為沒有接地所以接地指示的LED沒亮!!)
延長線包裝盒上的小說明...俱有高達1990焦耳的能量吸收能力及120000安培的最大湧流保護....
看看就好...我是買心安的啦
在施工前先確認電腦漏了多少電出來..
量測法: 用三用電表AC檔開最大檔位來量測, 一根探棒接電腦的地(金屬部份)另一根探棒接地板.
想不到我直接碰觸地板就量到20VAC的電壓(電表檔位如果太大可以逐步調小以增加量測解析度)
接下來把原本碰地板的探棒改碰在牆壁開關內的金屬固定座
哇X...由於接地點變大,竟然量到60VAC的電壓,真是電死人不嚐命呀...
再安裝接地前先用一個轉接座把地線拉出來接到牆壁插座內的金屬固定座,看看延長線接地燈的反應
結果真的亮了...想不到它的要求還真不高呀
...不過漏的感覺消失了,所以此方法可行啦
為了加強接地效果,所以我接了兩個地點(牆壁上的開關跟插座)
為了美觀要讓地線走內管,所以把開關跟插座先拆下來拉地線
但原管路內已經有電線了所以地線會比較不好拉
我先用了一條不要的單車變速線來"穿針引線"
各位大大應懂意思啦,不過那線是金屬的所以要小心用...外面的水電行可以買的到一種叫"迷呀"的專用穿線條,很好用的
當變速線穿通後,在其中一端綁上地線,另一端在用力拉 啦啦啦....
(有時拉線不好拉時可以改變拉線方向,或將原管內的電線一邊晃動一邊拉,如果還真的不行就要連原電線全部抽出重拉,但引線要留在裡面才不會最後拉不回去,如要做這部份要小心安全也要會分火線跟水線)
經過拉拉拉後就拉出來了,是電線拉出來啦...
另一端通往電腦插座的也要再拉一次
要供延長線用的壁插我先前就改成有含接地的...
(另外要注意我網路線跟電源線拉在一起不是很好的示範,但真的沒位置了..)
開關接好地線的樣子,我把地線綁在螺絲上在用一點點焊錫固定,螺絲在鎖時又會捲繞一點地線剛好讓地線接觸面更大,但要稍稍控制每個小細節才會完美.
兩個地點都鎖好後,另一端的地線就捲繞在2mm的單心銅線上並上焊錫(2mm電源線應是目前蓋房子用的標準規格,另外一提要是家裡還有用1.6mm的電源線可以考慮換掉以增加用電安全)
將單心銅線折彎後插入接地孔並套上熱縮套管
為什麼一定要這樣折,因為我高興啦,感覺也比較牢靠.
將延長線,網路線接回,大工告成
確認延長線上的接地指示燈,會亮..
電表再次量測確認,一端接電腦金屬地,另一端不管碰什麼地方都量不出電位差了
接下來搏命測試,手腳都是濕的,腳一半還踏在濕毛巾上,摸所有可能會電人的地方...
嗯!!..很好...都沒電人的感覺了
(危險動作要有旁人守護哦!!)
最後大合照....
不行太亂了,電腦位置調整,線重整....完成

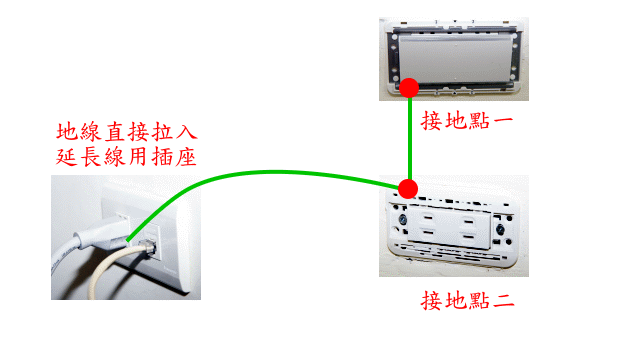

附上簡單的接線示意圖.
