換了一個新的機殼- 全漢 CST320

最近試了一下頂端的風扇方向，發現一個奇怪現象.

基本配置是前2進風、後1出風，頂部2風扇

i5 4460 + 原廠CPU風扇，玩遊戲的前提下，機殼上蓋和前蓋打開，測試頂端兩個風扇的方向：

如果兩個風扇都往上抽風，CPU 的Pcakage和Core的溫度會到63、64度

如果兩個風扇都往下吹，結果同上.

如果較靠近CPU的風扇往下吹、另一個往上抽，結果同上

如果較靠近CPU的風扇往上抽、另一個往下吹，則溫度可以降到55~57度之間

好神奇~

另外，顯示卡的溫度則是不受頂端風扇的影響

2019-01-21 23:26 發佈

文章關鍵字機殼頂端風扇

sheauyih

sheauyih
個人積分：1057分
文章編號：71803309

1057分

2樓

2019-01-22 0:27

一點都不神奇..你可以自己拿張紙畫畫看,,看你覺得氣流該怎麼跑才是順的..
進風量等於出風量嗎?風道順暢嗎?風道是否有流過你想散熱的地方..

Kang-Wei Tzou

Kang-Wei Tzou
個人積分：13121分
文章編號：71803404

13121分

3樓

2019-01-22 0:50

凡事都有原因，
首先要看你cpu風扇的散熱方向，
然後看你機殼風扇的風向是否有被排線之類的擋住，
理清這兩個因素之後，想像一下氣流走向，
再去決定該怎麼設計風扇吹向，可能會有意想不到的效果。

Azkanao

Azkanao
個人積分：235分
文章編號：71803714

235分

4樓

2019-01-22 2:28

違規超車必檢舉 wrote:
換了一個新的機殼-...(恕刪)

上方兩個風扇

前方下吹冷空氣自然向下

後方上排因為有CPU的熱熱空氣會向上

風流類似等於一個 U 字

自然溫度低的多

skiiks

skiiks
個人積分：15819分
文章編號：71805284

15819分

5樓

2019-01-22 10:11

樓主另一篇文章

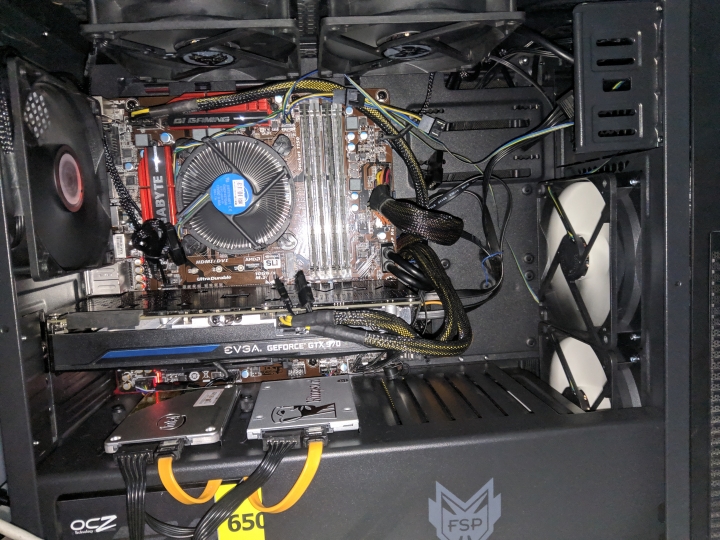

機殼未整線

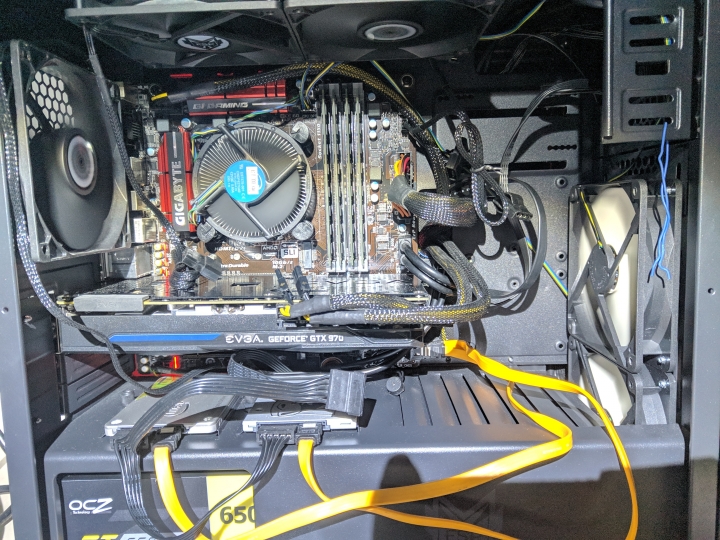

整線後

違規超車必檢舉 wrote:
換了一個新的機殼-...(恕刪)

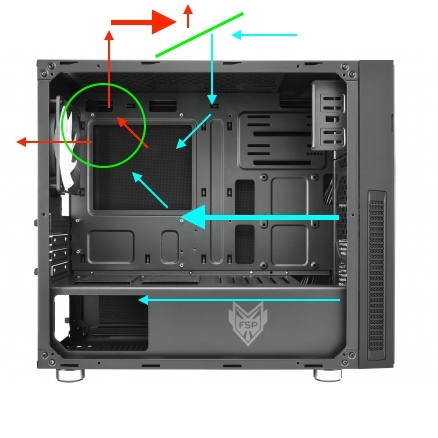

可能前擋板風扇的風流(藍色粗箭頭) 不夠力推到CPU那邊
後半段變成被動的前往低壓區域(綠色圈)

造成上前扇吸入的冷空氣效用比前擋板風扇要強

不過這就要擔心出機殼外的熱氣(紅色粗箭頭)回流到上前扇
只是回流一半熱一半冷還是能有效降低CPU溫度(綠色線是隔板防止回流)

或許前擋板風扇增加轉速推進風流直達CPU區才可以不用到上前扇進氣

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　彈幕濃！

SGR 0418

SGR 0418
個人積分：2157分
文章編號：71805503

2157分

6樓

2019-01-22 10:20

順流時溫度降的快
CPU產生熱氣往上且往近的洞要快排出去
若那個洞抽入冷空氣
是能降溫
不過是降成中和的溫度，留在機殼內，與其它空氣再中和
氣流不走了，因為溫差不大

但若直接抽
熱空氣因溫差大本就跑得快
再加上抽
只會流得更快

所以CPU機殼上方快抽降最快

為何機殼少把風扇洞做在上方
因為怕使用者濺入液體的機率高
側面低很多
後方最安全，但排熱最差，因為通常較靠壁，氣流通道最窄

skiiks

skiiks
個人積分：15819分
文章編號：71805731

15819分

7樓

2019-01-22 10:28

另外就是前擋板風扇只靠小小側面開孔進氣量老實說堪慮可能比不過上前扇進氣量
樓主可以用手試試手放前風扇吹跟上前風扇吹哪個比較涼哪個風力較強
以及前風扇前擋板開門跟沒開門哪個風力強

才會另外建議
如果不求靜音使用時(遊戲音量大過風扇噪音)
打開前擋板讓風扇透過濾網增加進氣量使用
(原先是"風扇-濾網-隔音棉" 門打開來只剩下"風扇-濾網" 沒有隔音棉阻礙)

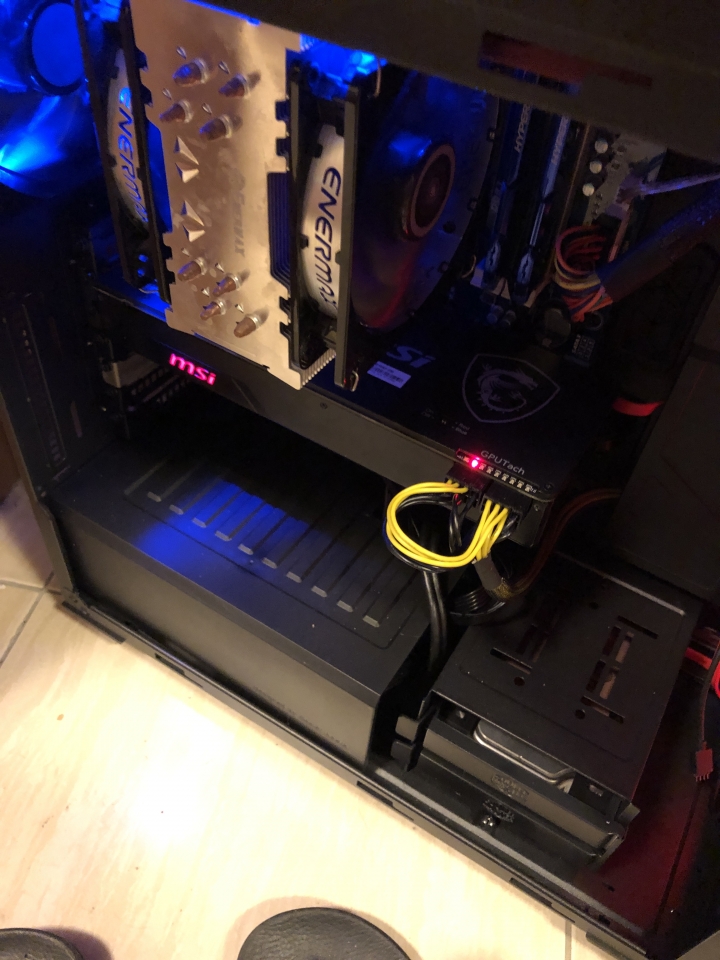

然後電源室隔板導致前擋板下風扇的用處很低
風流只剩下小小縫隙吹到顯卡那多數擠在隔板下亂竄沒有用處
導致顯示卡沒什麼冷空氣可用來有效散熱
