某天，看到網友分享的Lazer3D LZ7機殼，深深被它那緊湊的配置給吸引！

上網對它研究了一番，發現還是鋁合金的機殼比較吸引我。於是...開始著手設計屬於自己的LZ7！

先說說它的特點，寬236X高215X深220mm，4mm鋁合金6061鋁板，CNC銑床精密加工製作，支援長度200mm以內的顯卡，高度95mm的CPU散熱器，限用SFX電源供應器...等等

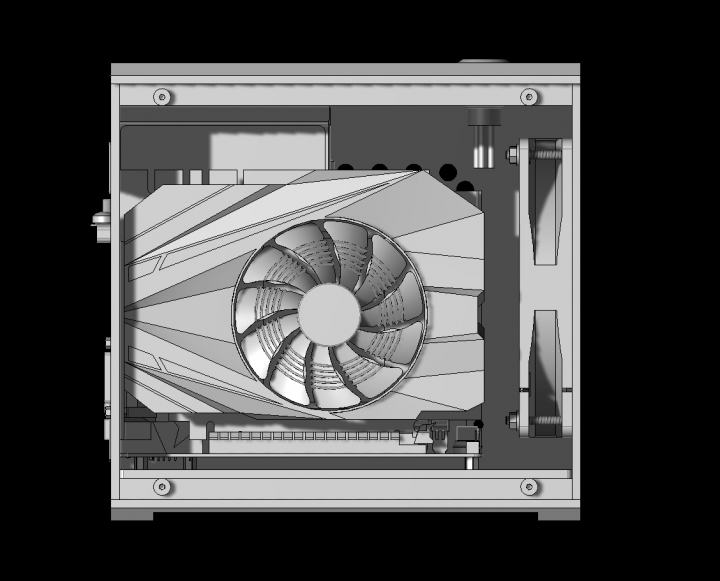

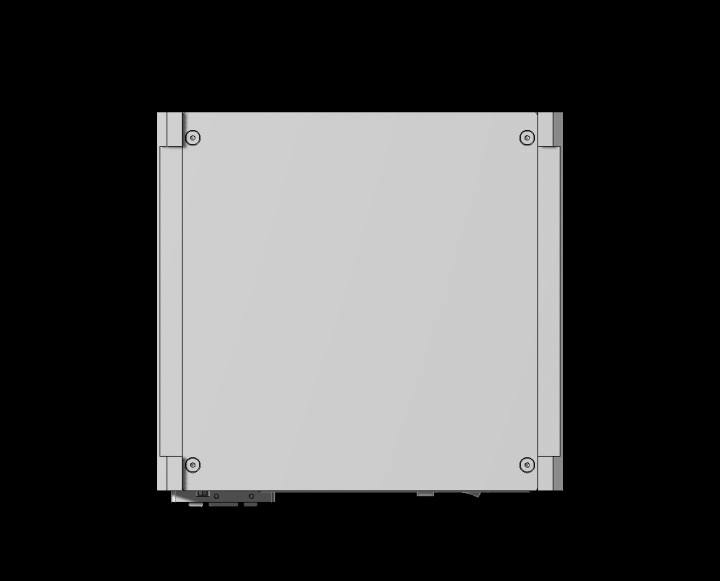

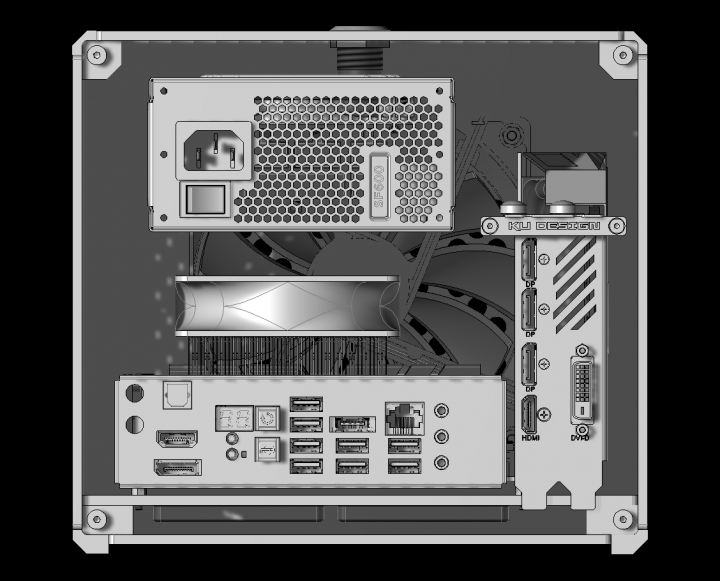

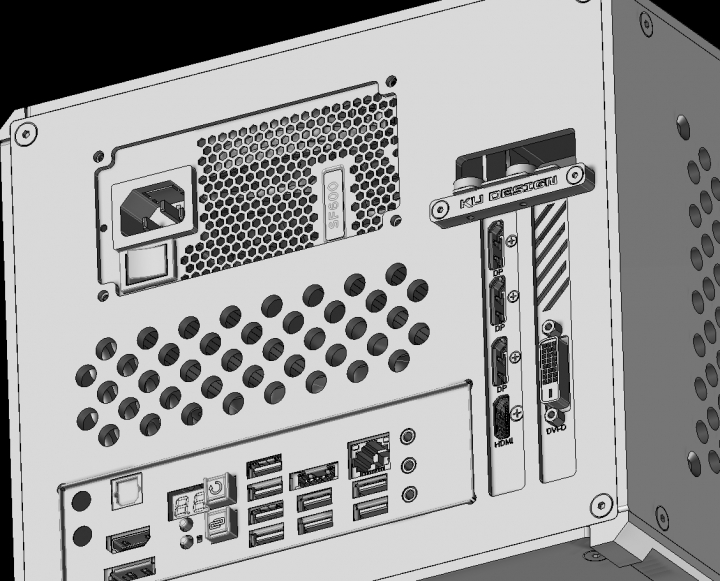

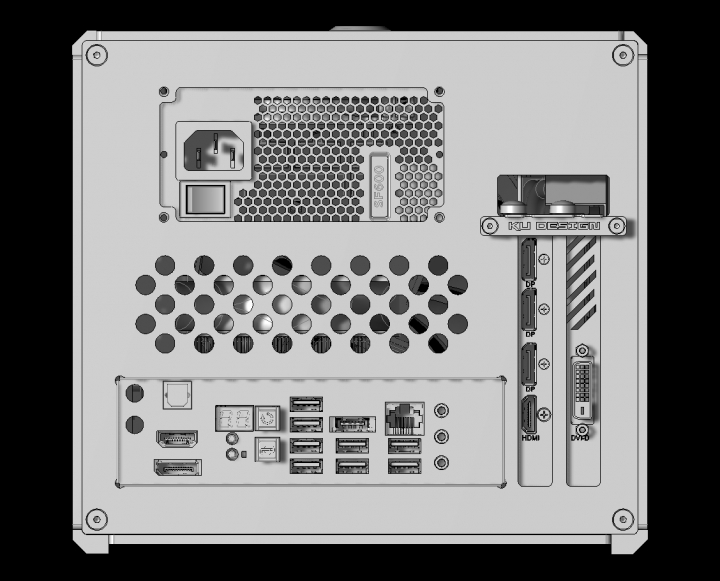

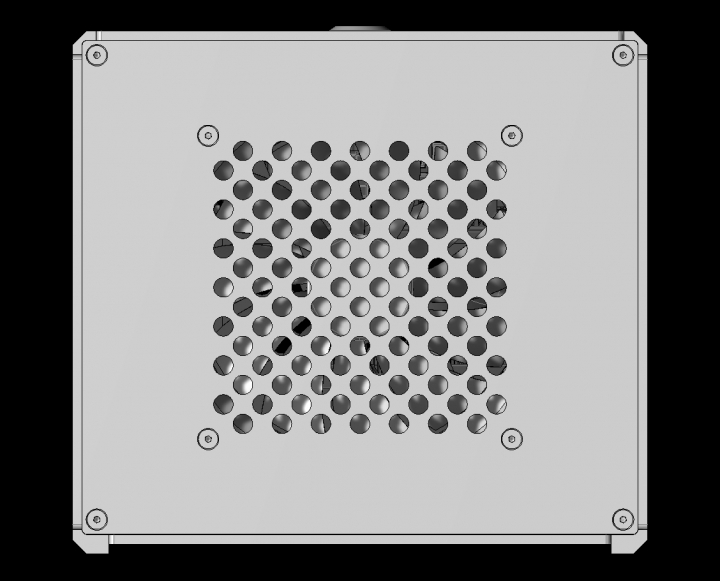

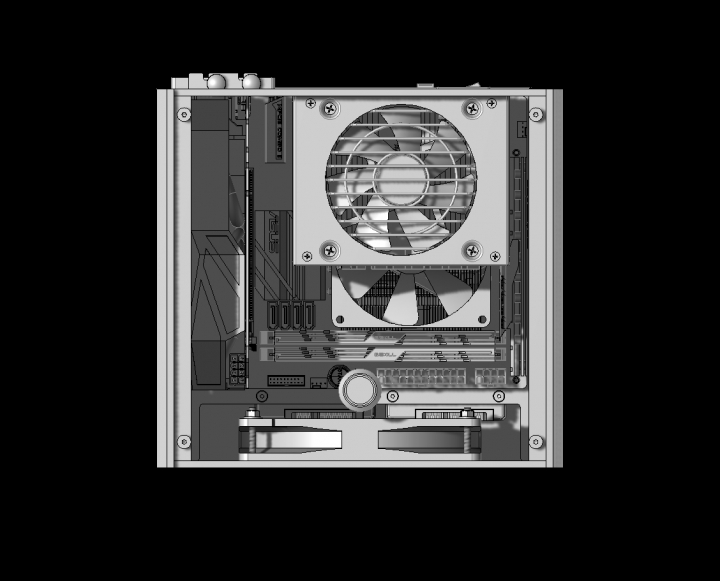

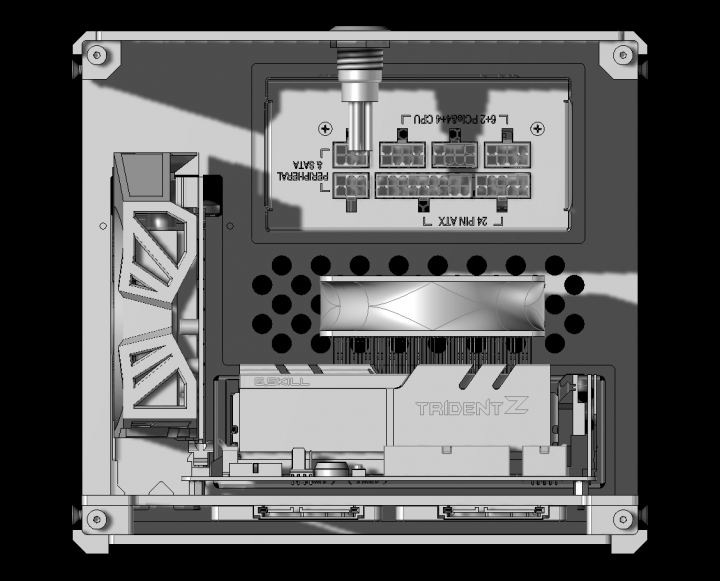

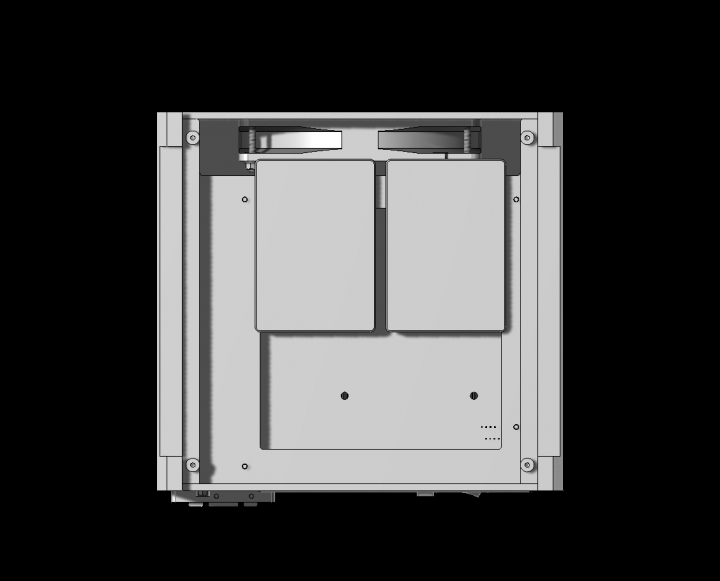

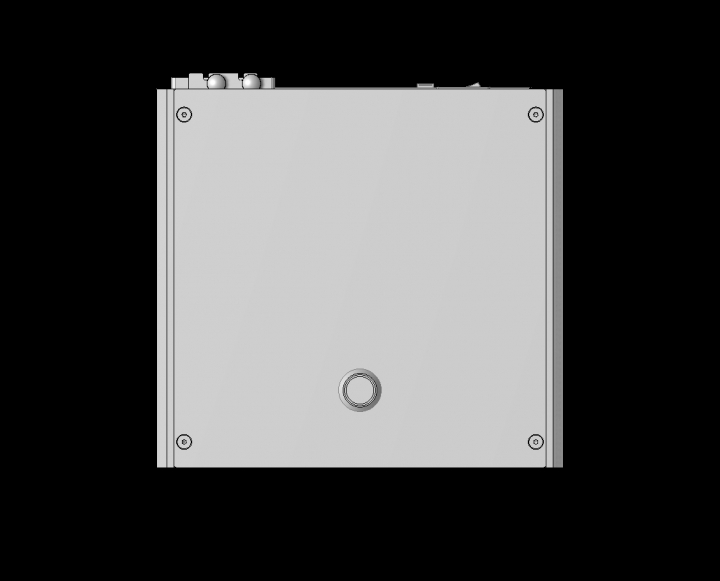

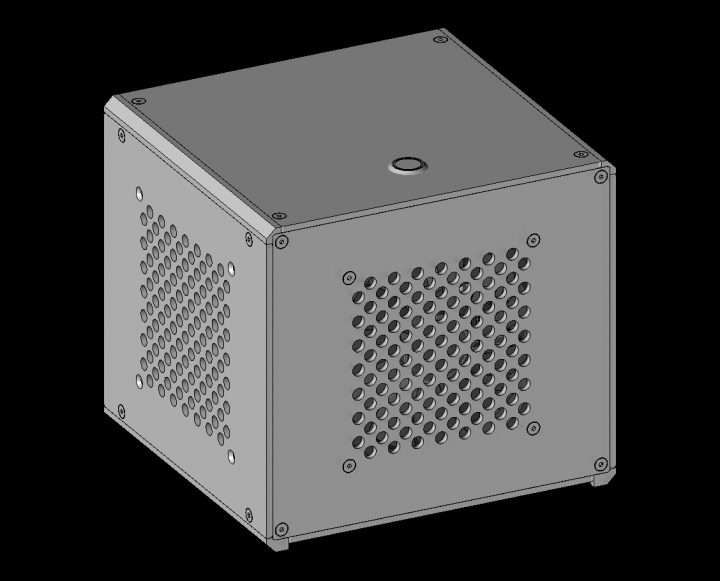

先附上一些相關設計圖片，往後將會陸續更新... 謝謝指教

----------------------這是分隔線--------------------------------

<< 2018-9-3增加 >>

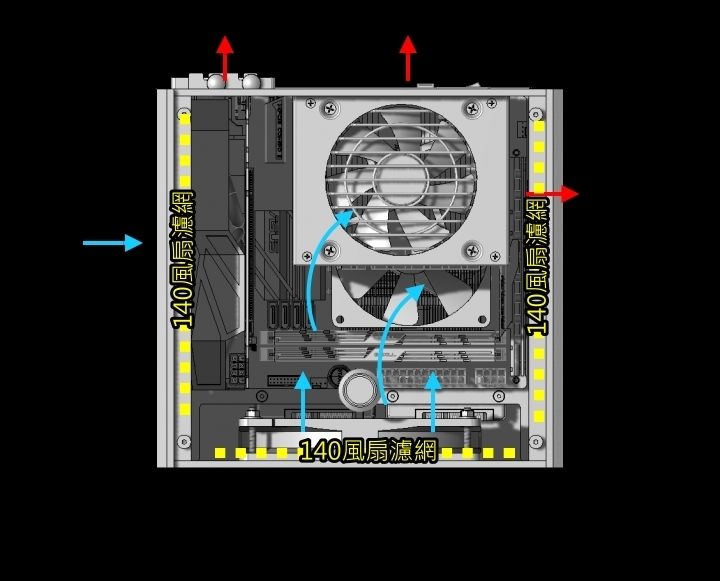

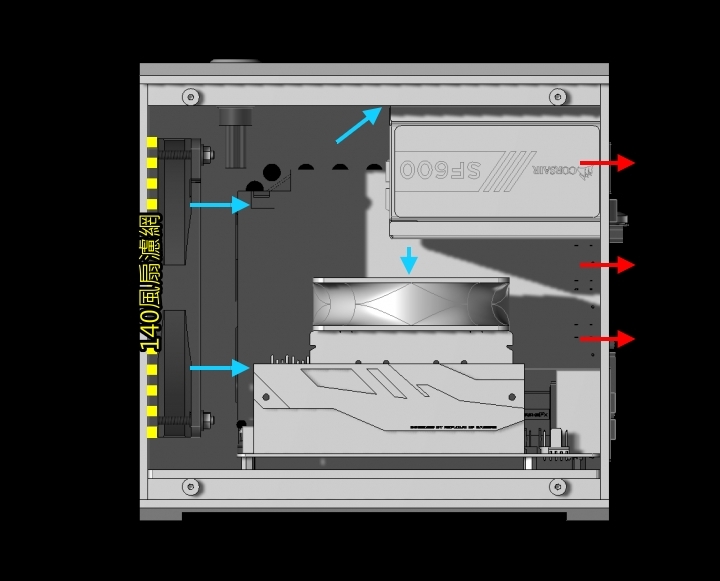

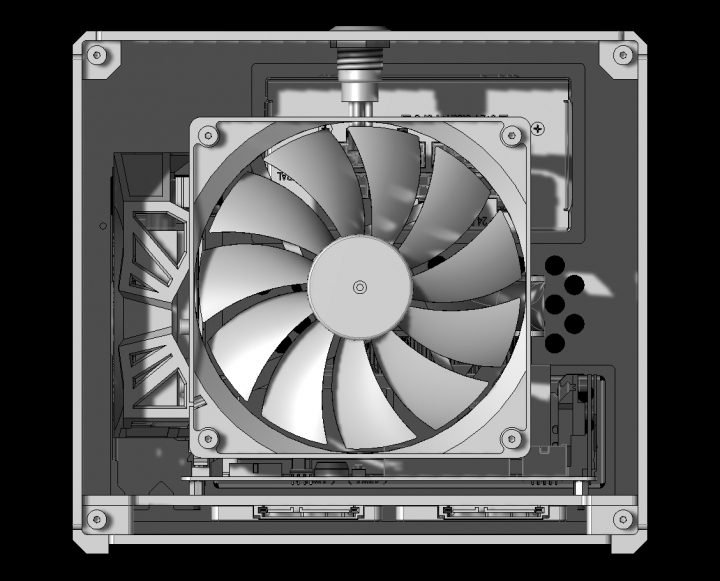

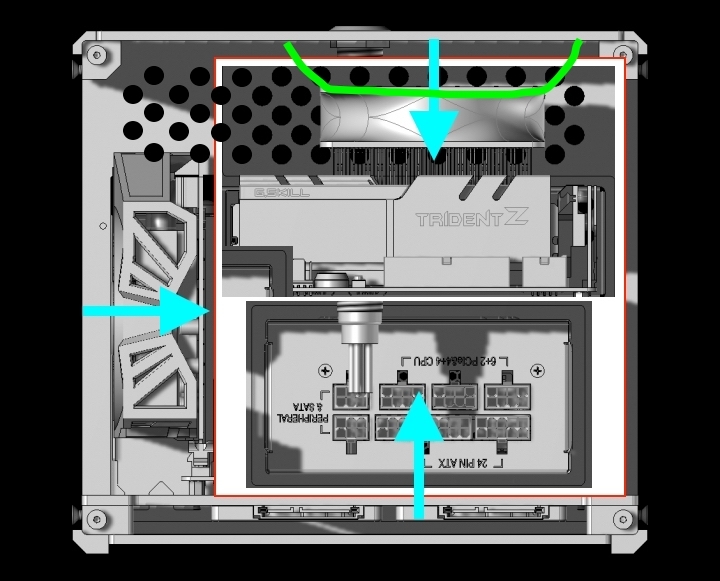

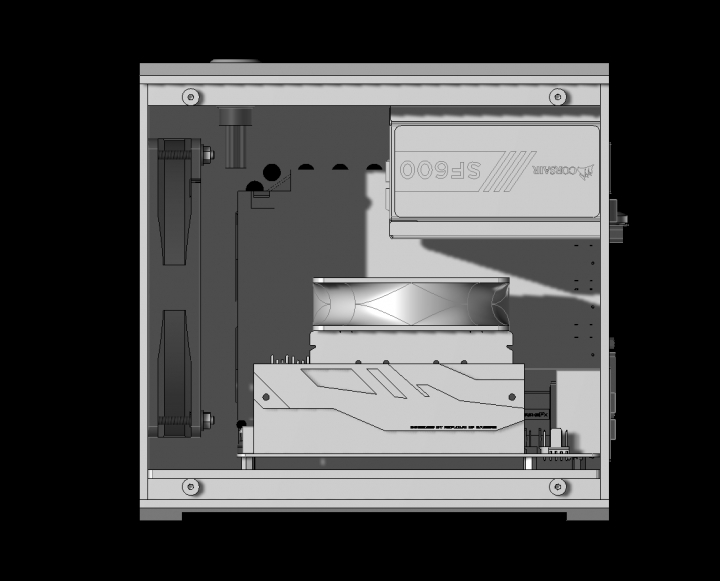

再來聊聊此機殼的散熱系統，進風只由前方一組140mm的大風量風扇(NF-A14 industrialPPC-2000 PWM)和顯卡本身的風扇負責,將冷風送給CPU散熱器/PSU/顯卡後,熱風再由機殼的後方/右側以正壓差的方式排出，以達到散熱與防塵皆具的功效。

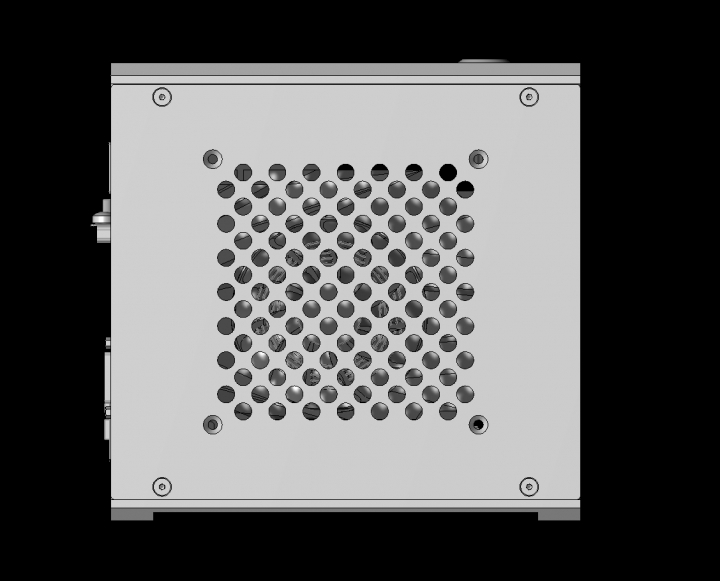

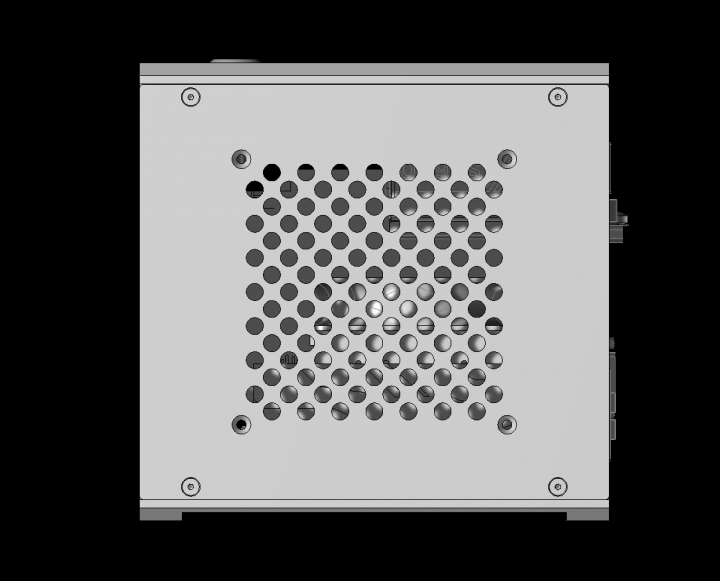

除了後方小範圍網孔未使用濾網外,其於網孔都使用極細的風扇濾網來防止灰塵和雜毛進入機殼內部，畢竟乾淨的電子元件也是有助於散熱的。

2018-08-31 1:53 發佈

文章關鍵字機殼手札魅力 11.1

影音呆瓜

影音呆瓜
個人積分：131分
文章編號：69931725

131分

2樓

2018-08-31 10:20

雖然潑冷水很不好,可能會害樓主幹勁全失
不過酷媽有出Elite 110
https://apac.coolermaster.com/tw/case/mini-itx/elite110/
只要把ATX power 換成SFX+SFX轉ATX面板屁屁就不會突出

嘛也可以作為設計參考
(我自己也想過用鋁柱+3D列印自制機殼,不過懶了,打算直接買Elite 110比較快)

菲利普船長

菲利普船長
個人積分：25分
文章編號：69932398

25分

樓主

2018-08-31 11:01

謝謝你的意見，但我是鋁殼控，這種鐵+塑膠的機殼已經很久沒碰了...

影音呆瓜 wrote:
雖然潑冷水很不好,...(恕刪)

skiiks

skiiks
個人積分：15886分
文章編號：69943269

15886分

4樓

2018-09-01 2:32

菲利普船長 wrote:
謝謝你的意見，但我...(恕刪)

一點小小意見

主機板與電源供應器位置對調
CPU由上方機殼外進氣
電源供應器由下方進氣這位置還有蠻大的空間可以想辦法裝SSD
顯示卡使用外接PCIE排線固定在同樣位置由側面機殼外進氣

前顯示卡 CPU 共三風扇進氣自然形成正壓差機殼
電源供應器自己風道
熱氣統一後排

問題在電源供應器公版線材都太長能要訂製短線材不然整捆很佔位置

-------------------

建議利用塑膠板(PVC 硬紙板塑膠瓦愣板)剪裁機殼
實際擺上這些零件(或零件模型或等體積模型或等體積紙盒)去做調整
承重不足可以用架子(筷子)先頂著

實際擺進去比起在腦袋中設想可以更了解零件在真實配置位置上的問題
