單看外型還真顛覆了饅頭以往對該品牌的印象 ,
應該是主打 COUGAR 這自有品牌後的轉變吧。
包裝紙箱依舊素顏、上方印有QR Code ,
如果改成彩盒 + 產品照賣相應該會更好 ->
橘色已經是 COUGAR 美洲獅 的印象代表色了 ->

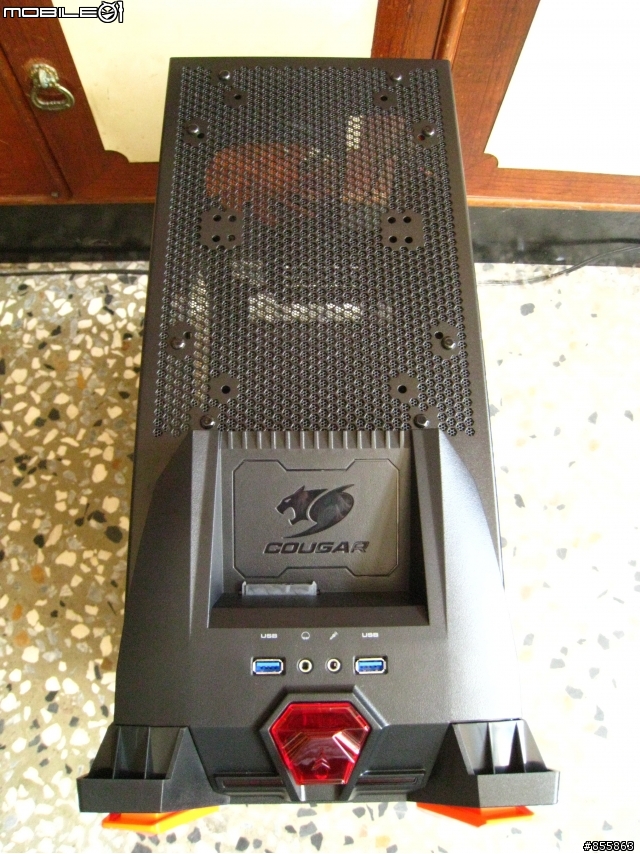

如此俯瞰可以發現前置功能面板與開關都集中於機殼上方 ,
並有一個上置、支援熱插拔的SATA硬碟槽 , 其餘則是大面積的散熱網孔 + 濾網 ->
固定濾網的小零件、適度調整位置或取下可讓機殼上方安裝數種尺寸的系統風扇 ,
分別是 12cm x 2 or 14cm x 2 or 18cm1 or 20cm x 1 ->

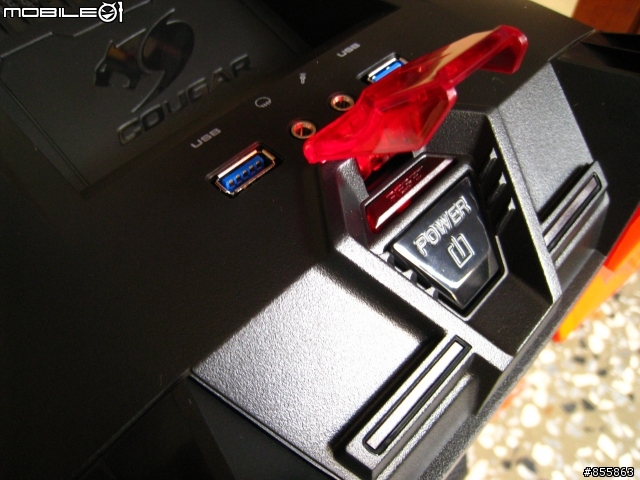

超有Fu的飛彈發射艙造型電源開關、和機殼造型很契合 ,
鍵面較大的倒梯形是開機紐 , 另一個小梯形則是reset紐 ,
兩側則是電源與硬碟指示燈 , USB port乍看之下僅支援USB 3.0 ->

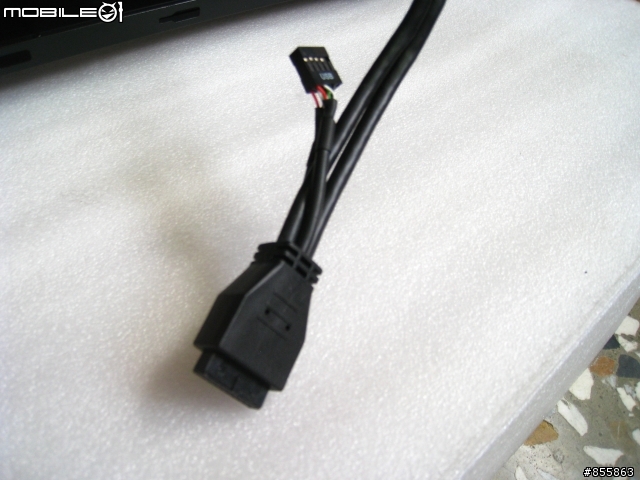

但內部線材接頭也做好轉接USB2.0的設計 , 使得能對應的MB規格更有彈性 ->

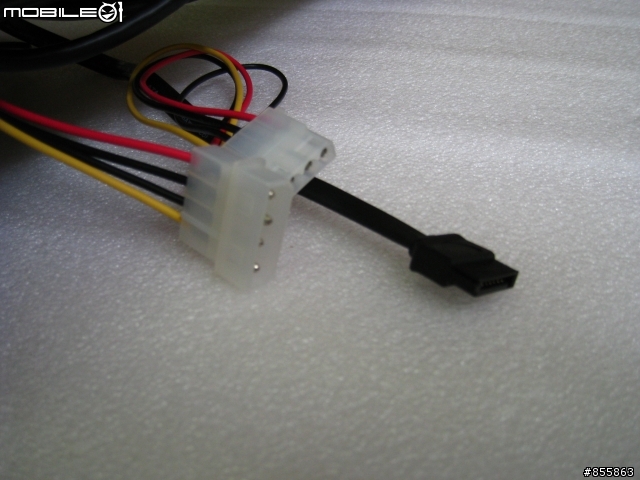

上置的外接硬碟槽線材 ->

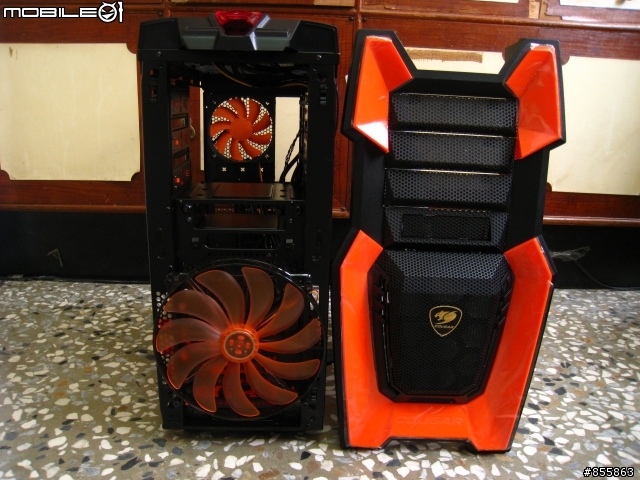

機殼面板是用卡榫固定的 , 卸下後可以看到內裝有一顆20cm大風扇 ->

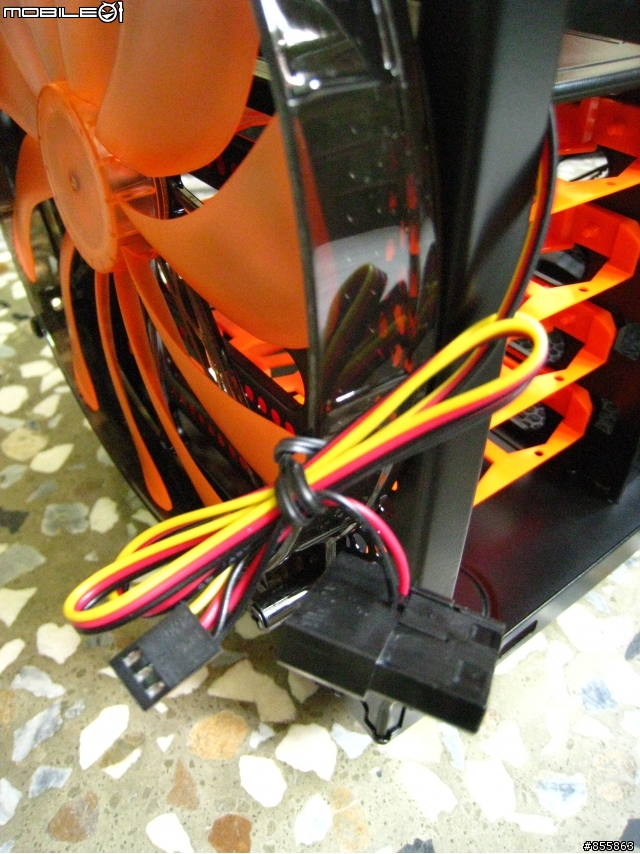

備有小3pin與大4pin的電源接頭 , 饅頭是偏好使用前者 ,
一方面MB上的插座能有效利用 + BIOS監控轉速 , 另一方面整線時較方便 ->
日後汰換風扇時也備有 12cm / 14cm 的孔位使用 ->
從這邊可以看到前置功能面板是固定在機殼上 , 拆下面板不影響組裝動作 ,
而下方的空間蠻有餘裕的 ,
整線時如有必要還能稍微往內推一些藏線 , 5.25吋磁碟槽裝燒錄器時也不會有所干擾 ->

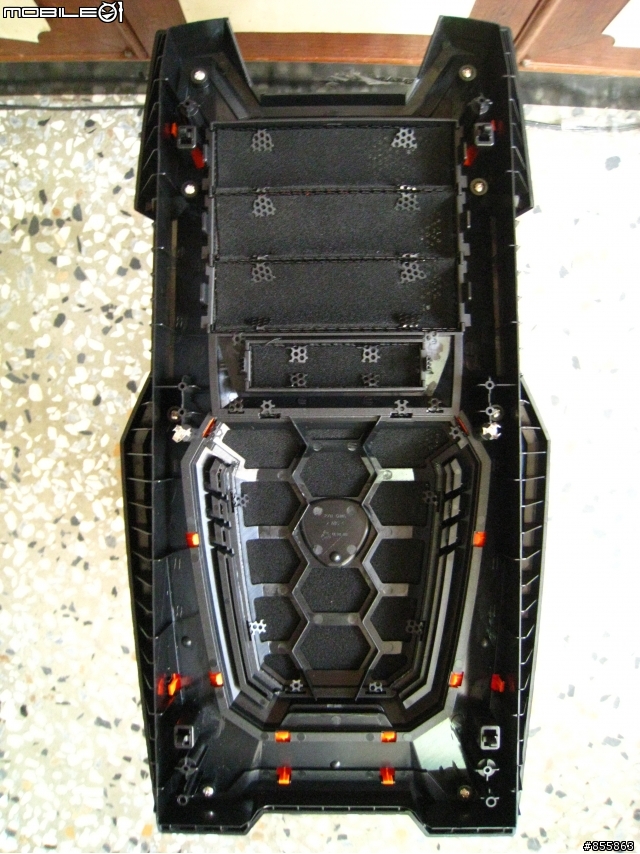

機殼面板內面一樣裝有濾棉 , 擋板若也導入快拆設計就更方便了 ->

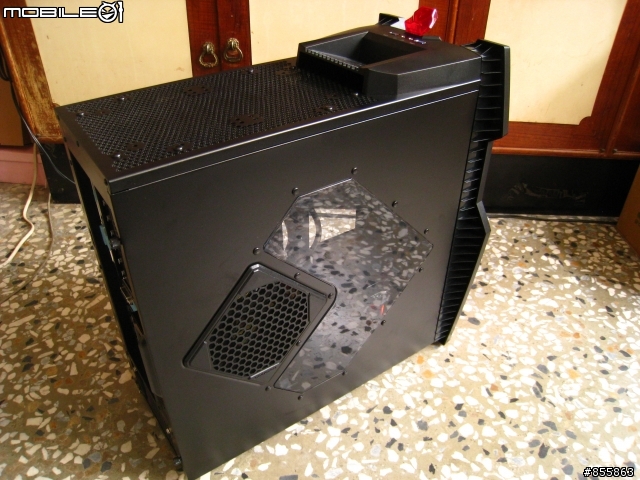

側板配了一箭頭形透明壓克力與菱形大窟窿 , 才剛開箱就新品不良會不會太快了 (笑) ,
其實該處可安裝一顆 12cm or 14cm 系統風扇 ->

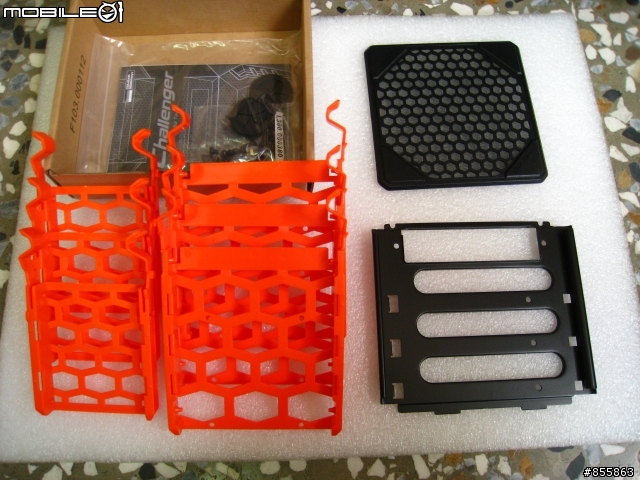

對應的濾網收納於配件盒中 , 其它還有螺絲包、2.5吋 與 3.5吋 硬碟架 ,
以及重點的 單邊硬碟櫃金屬片 ->

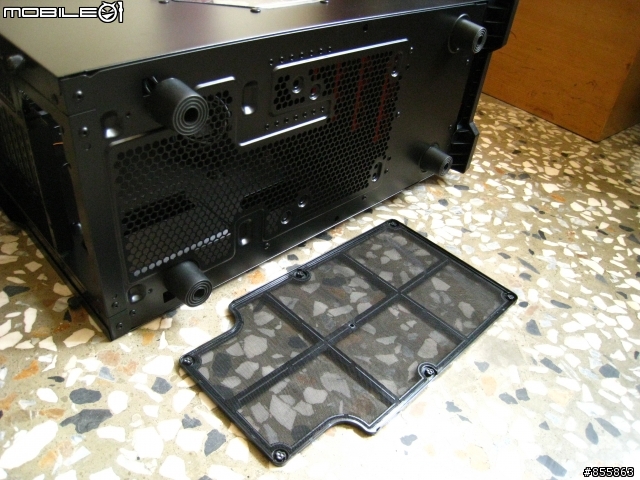

由於採Power下置設計、所以機殼底部有對應的進風口 ,

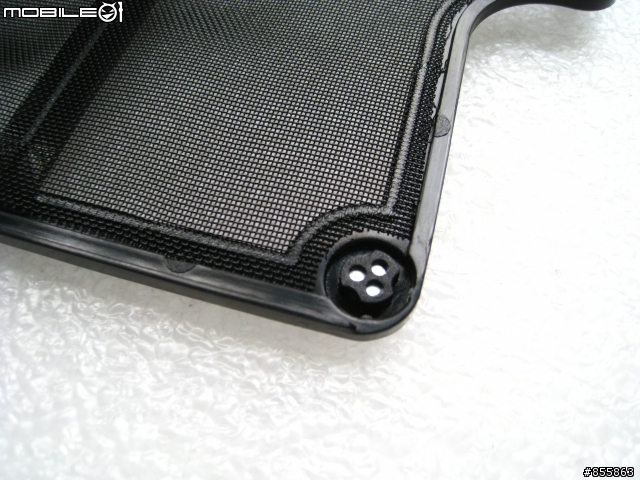

而此處與側板所附濾網均採用磁吸設計 , 免螺絲、清潔時拆裝便利 ->

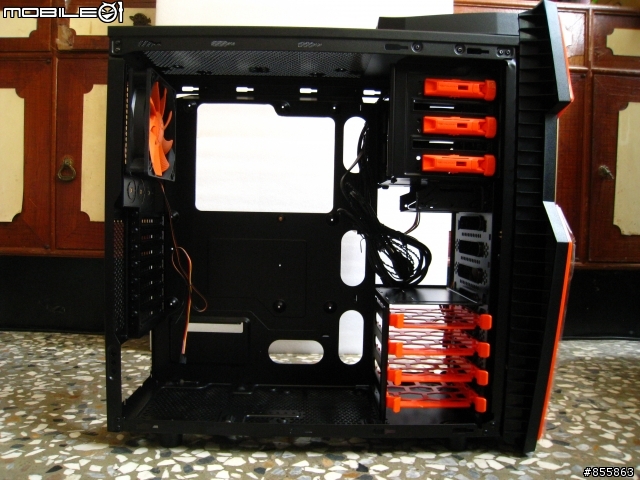

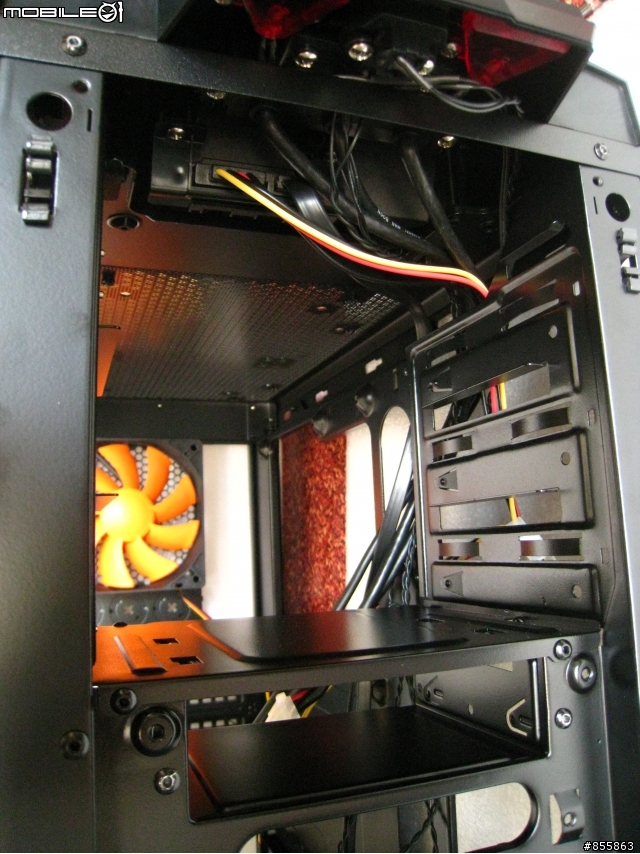

卸下側板後內部結構一覽 ->

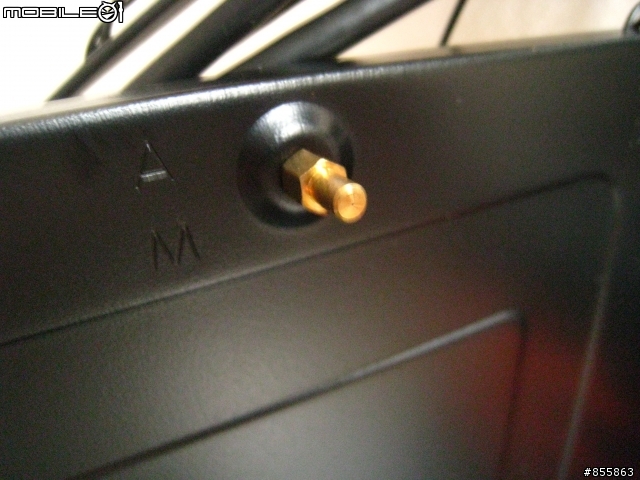

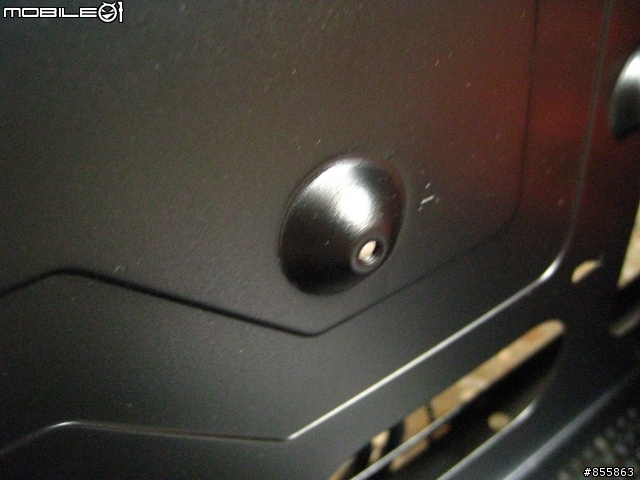

MB常用到的9孔位置其居中處鎖了一特殊銅柱 ,
MB放入後就能自動帶到其它8孔 (免銅柱設計) 的位置 ,

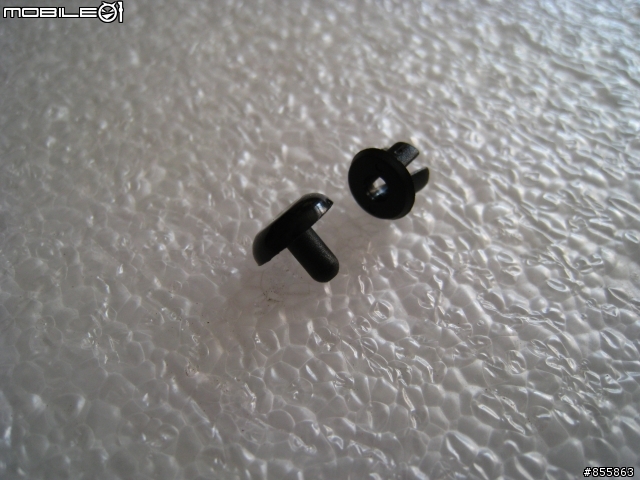

螺絲包內有另附幾個銅柱與橡膠墊對應其它孔位的MB用 ->
機殼後方附了一顆 12cm 系統風扇、是小3pin電源接頭 ->
擴充卡區也有開網孔幫助排熱 , 其擋板是可重複拆裝使用的 ->
Power進風口與硬碟櫃之間還有 12cm / 14cm 的孔位可另行安裝系統風扇 ->
5.25吋 與 3.5 吋磁碟槽皆是免螺絲快拆設計 ->

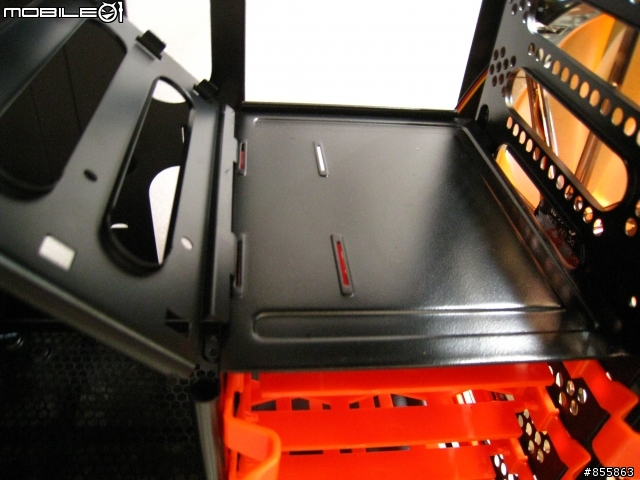

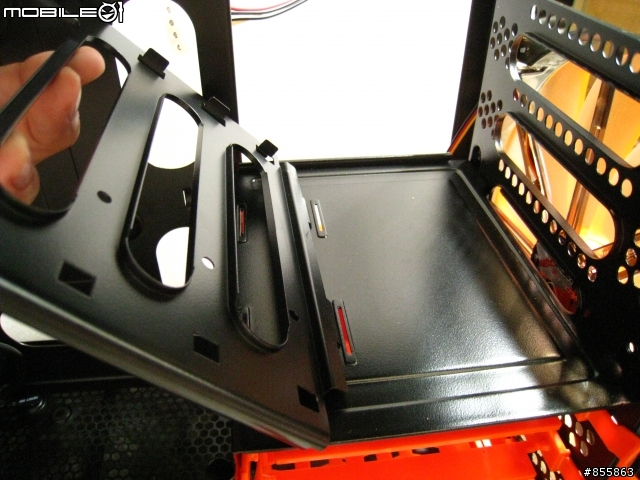

前面提到的 單邊硬碟櫃金屬片 就是要在此處派上用場 ,

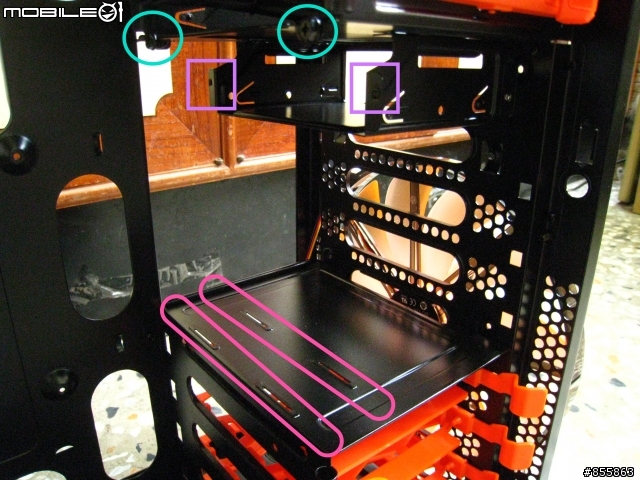

圖中以相同顏色圈選來標記彼此對應位置 , 綠框處有預上了固定用的螺絲 ->

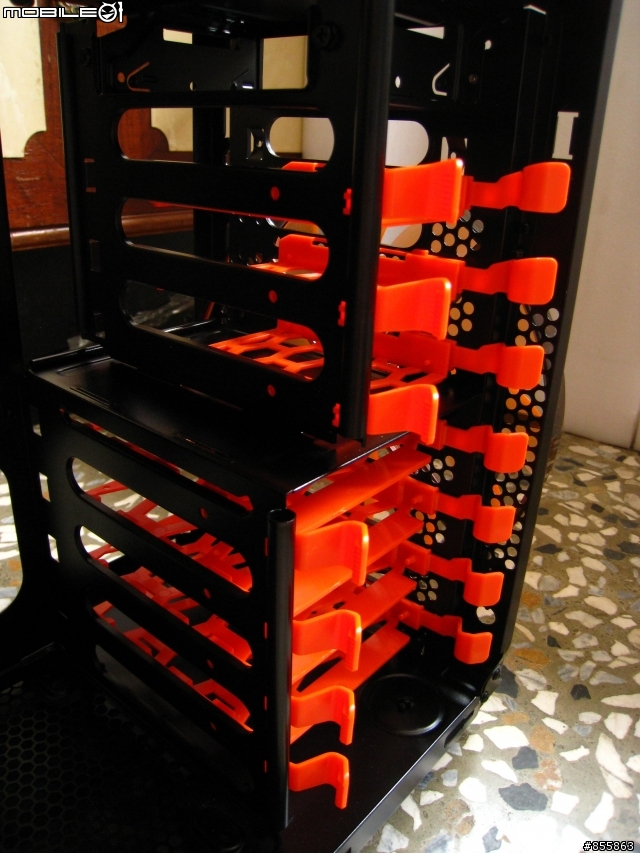

視使用者需求可自行變更硬碟槽位的結構 ,
這樣的巧思設計完全因應了目前SSD與傳統硬碟共存使用的情況 ->

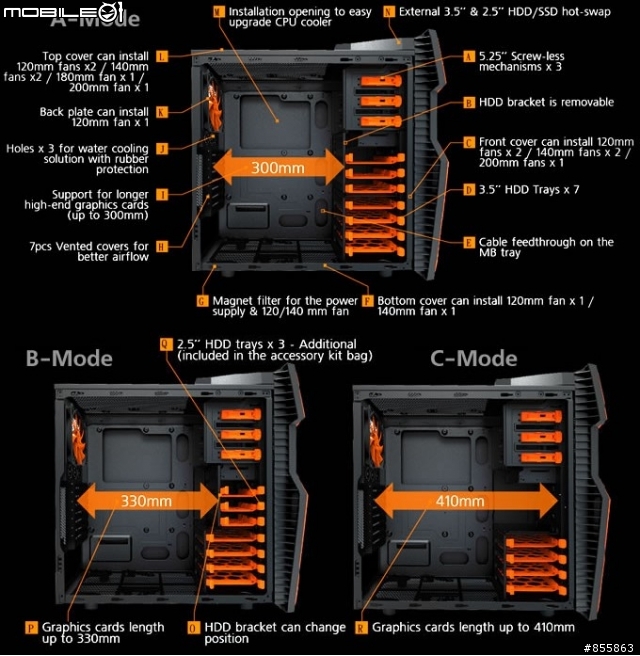

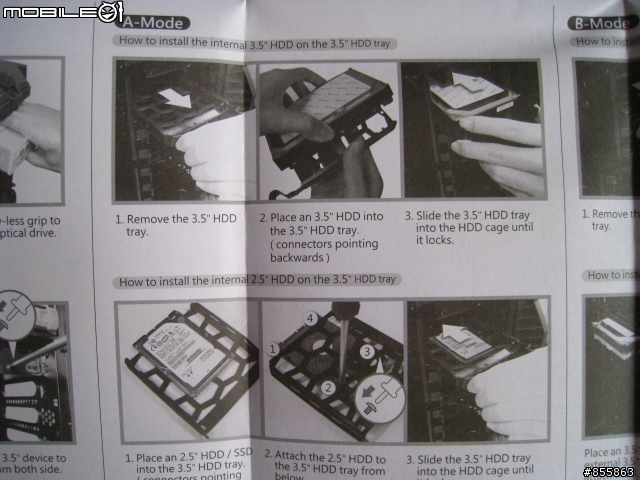

如官網的例圖所示、具備3種組合模式滿足大多數使用者需求 ->
不只如此、3.5吋硬碟架還具備固定2.5吋硬碟的孔位 ,
以支援更多的使用狀況 ->

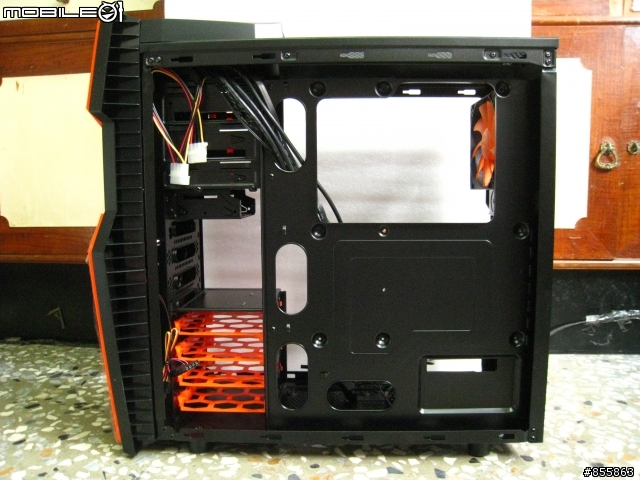

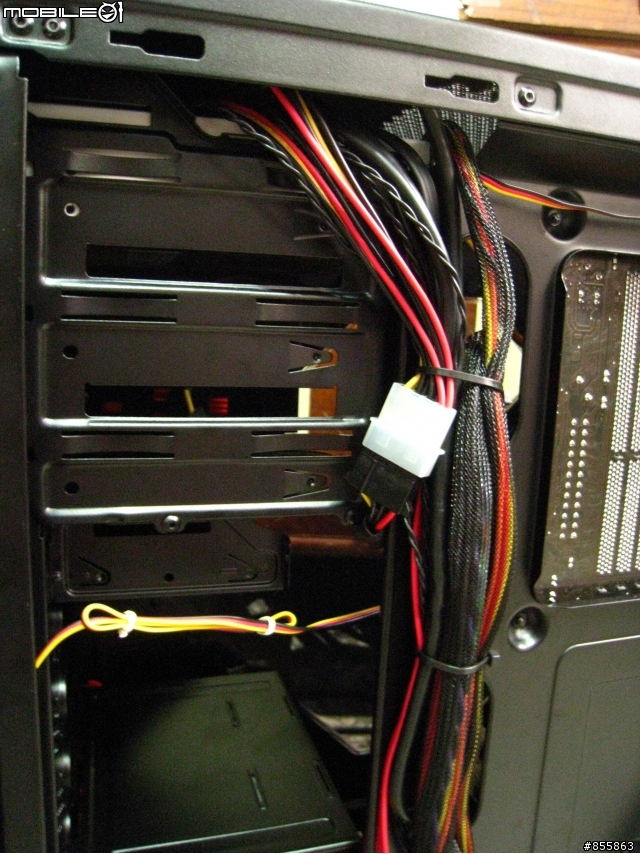

有支援走背線、來看看一些細節 ->

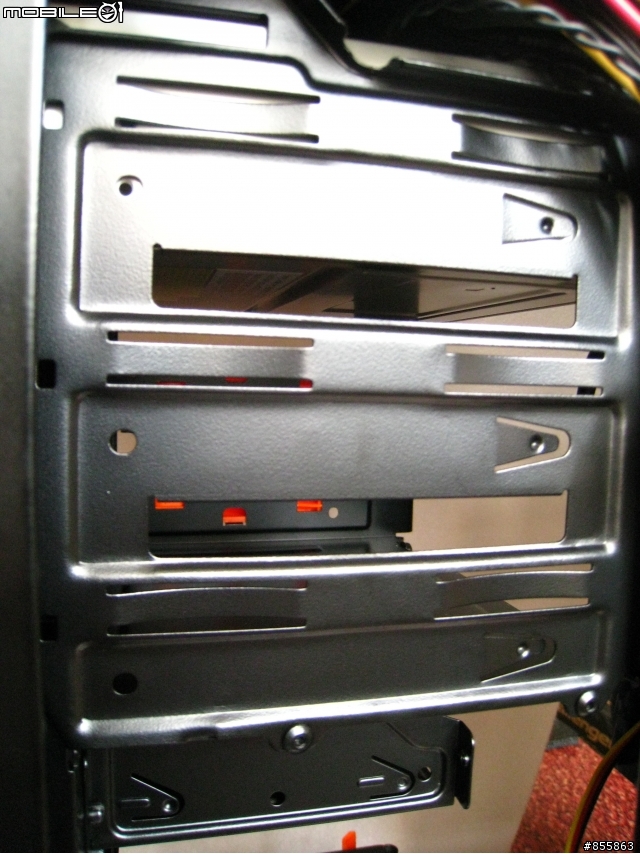

5.25吋槽位的這一側使用了 凸點定位 + 螺絲孔 ,
如果不習慣單側快拆的設計 , 可以在此處加鎖螺絲固定 ->

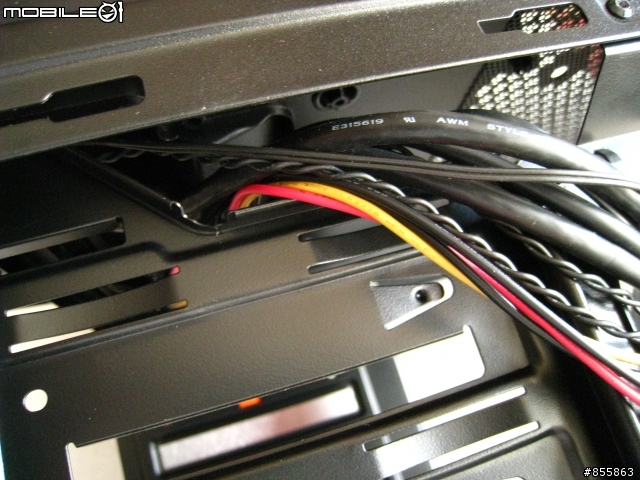

讓前置功能面版的相關線材繞到背板的開孔很大 ,
整線時超方便、連USB 3.0的19pin接頭都可以輕鬆穿過 ->
另一邊的開孔主要是讓供應CPU的 4 (or 8) pin電源接頭走背線用 ,
不會與MB的安裝有所衝突 , 所以不須在MB上鎖前就先穿過電源線 ->

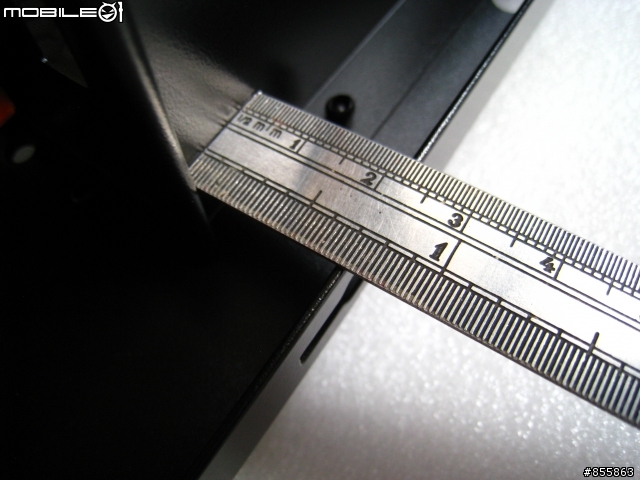

此側大約有2.1cm的寬度來容納背板線材 ->

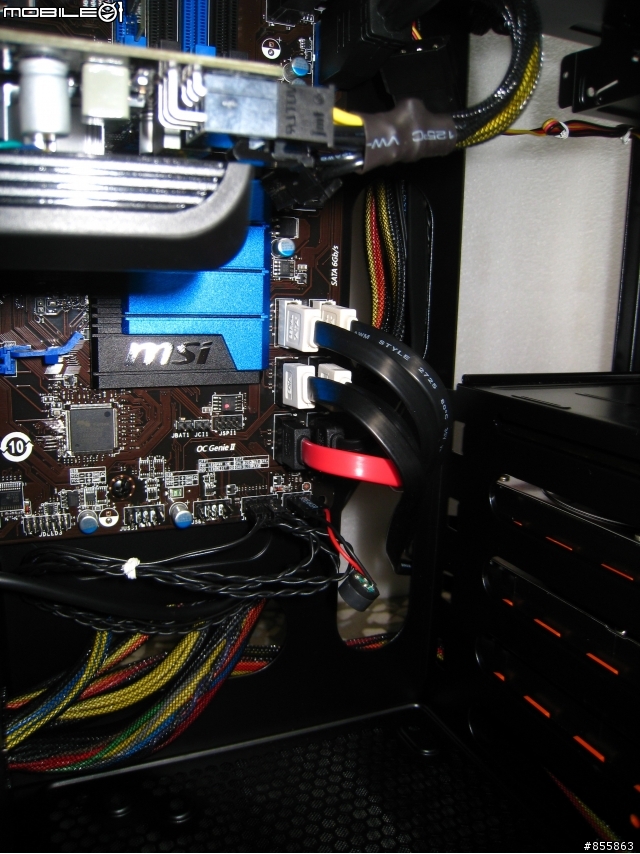

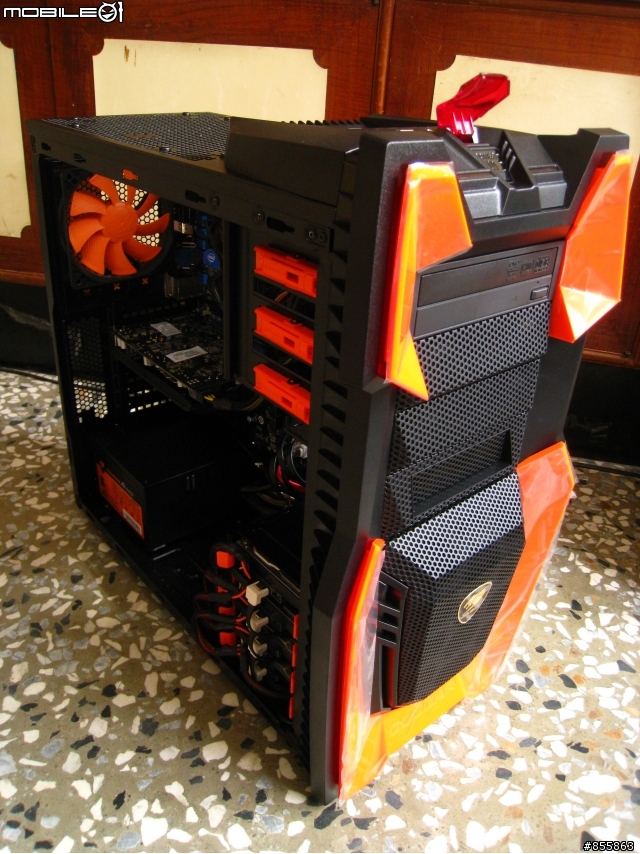

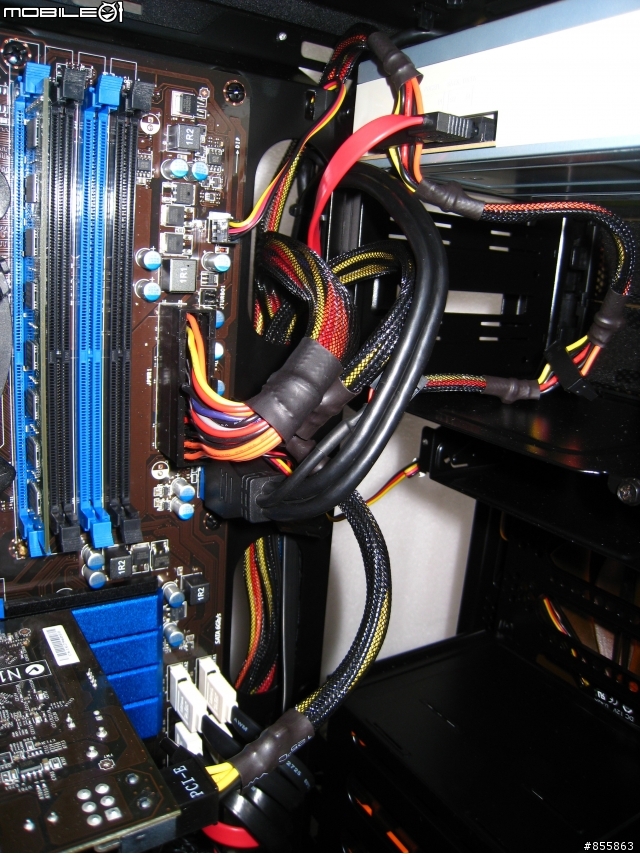

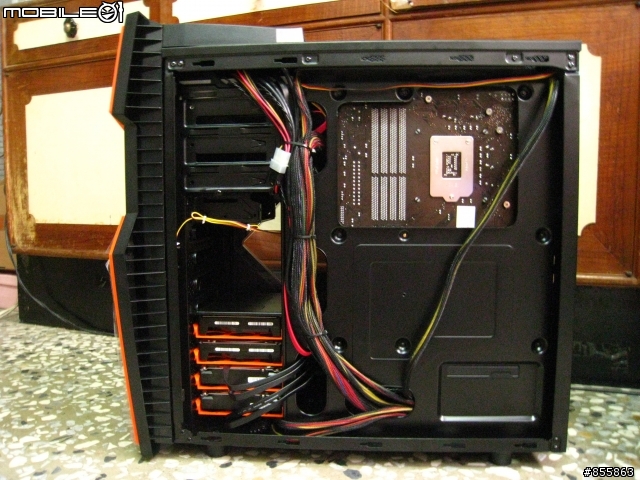

以這次出機的配備來做組裝實例 ->
最初在FB上看到 COUGAR 6HM6 挑戰者 時只覺造型還挺搶眼的 ,
後來注意到硬碟櫃的設計時才引起了高度興趣 ,
當然還有其它不錯的地方 , 這也在文中一併提出了 ,
饅頭覺得如果前置功能面板能多加2個USB 2.0 port , 以及透側面積再大一些就更棒了 !!
另外機殼面板還有推出不同顏色的樣式 , 殼內的快拆與硬碟架似乎也會跟著換色 ->
第一次看到機殼的設計可以這麼靈活。
