[開箱] 實現高C/P靜音 CM Silencio 550

靜音和防塵，是這次新主機在挑選機殼方面的兩個重點。
防塵方面一般（除沖孔外）都做得不錯，但靜音就少有廠商推。
雖然有些大品牌的高價位靜音機殼，品質和款式讓人看了心動，
但總是覺得少了些甚麼～
像是沒有全黑化，或沒有前端擴充插槽之類的便利功能..
發現此款機箱後，我才決定不再尋尋覓覓。除了酷媽也是知名大廠外，
我覺得這咖在各方面都取得了平衡，尤其價格部分更是令人驚喜，
個人認為是十分高C/P值的「靜音機箱」。

特別是在搭配主板方面，
由於新主機我選購的是ASRock Z68 Extreme3 Gen3，
此主板沒內建19pin的USB 3.0擴充功能，
(ASRock－Z68的Extreme3和4，就差在19pin，但價格差粉多)
剛好這款機殼的前端USB 3.0，是採用延長線到後方擋板插孔，
機箱內又具有整線槽，使"這條線"走位收線很便利，
5.25"和3.5"的配置彈性與數量足夠，所以可說正好符合我的需求。

意外插曲:
大家都知道，機箱空間，和顯卡長度與散熱器高度密切相關，
這方面也在此次安裝的過程發生了兩個小插曲：
(1)CoolerMaster V6散熱器差點導致側板無法蓋上！
(2)顯卡長度+顯卡電源插孔位置，關係著本機箱裝卸顯卡的便利性。
所幸這些問題在這次新主機的安裝上，都可以順利解決。



一、外箱、規格和本體外觀
（一）箱體正面

↑Silencio在西班牙文的原意是「沉默」…OK～沒梗…

（二）箱體背面

↑外箱背面彩印七項主打特色：
(1)純黑壓克力面板。
(2)預留散熱器安裝空間/整線機制/5.25"免螺絲設計/可拆式硬碟架。
(3)後系統風扇支援8,9,12cm/預留水冷水管孔洞/支援7個主板擴充槽。
(4) 特色：5.25" X-Dock(即硬碟熱抽拔機制，同e-SATA功能)。
(5)支援長版顯卡安裝(視情況配合可拆式硬碟架)。
(6)內建USB3.0插孔(須連接主板檔板上的USB3.0插孔)。
(7)側板及面板(的背面)均貼附有吸音棉。

（三）箱體側面

↑除了外箱背面的主打特色外，箱側列出的是度量數據與規格：
(1)高451.5mm 深505mm 寬210mm。
(2)淨重9.2KG。　(3)支援主板類型：ATX/M-ATX。
(3)5.25"位置：共3個；其中一個是X-Dock(供3.5"硬碟插用)。
(4)3.5"位置：共7個；並附2.5"(SSD)轉3.5"硬碟架。
(5)系統散熱：前端(吸入)可裝1個14cm或2個12cm風扇；
　　　　　　 後端(吹出)可裝1個8,9,12cm系統風扇；
　　　　　　 ※隨機已附贈2個800rpm/12cm風扇(前後各1個)。
(6)支援7個主板擴充槽。
(7)面板內建I/O項目：USB 3.0x1, USB 2.0x1, 耳/麥x1, SD讀卡機x1。
(8) 內部裝置空間最大值：
　CPU高度：154mm。
　VGA尺寸：有安裝硬碟架時281mm；
　　　　　　無硬碟架但有系統風扇400mm；
　　　　　　無硬碟架且無系統風扇427mm。

（四）本體外觀速覽
↓機箱本體是以兩塊保麗龍做為緩衝墊材，且以普通透明塑膠袋包裝。
　開箱後除了說明書外，配件包及其他附屬部件皆放置於機箱中。
　至於壓克力面板則貼上了一層保護膜(所以黯淡無光)。


↓屁屁照。
　如規格所說風扇已經預先裝好。配件包藏在裡面。
　下置式電源規劃(底下還有濾網)。備有三個水冷管穿孔。


↓看一下表面烤漆是否均勻、有無碰撞痕跡、及組裝密合度。


↓順便觀察角角的做工細緻度。
　這裡也看到側板採用常見的手轉螺絲(仿舊的哦~)。


↓開側板的手把設計。


↓四面都要仔細瞧瞧(卻忘了看底盤)…


↓最重要的就是外觀上最令人關注的門板部分。


↓平常比較會去接觸的門板，個人覺得質感不輸高階機殼。
　尤其在細部設計上，仔細觀察面板側邊並非呆板的平面，而是類似
　幾何切割，構成微微下凹的造型。


↓其中在隱藏式手把的部分，不論是精緻度、密合度，乃至於伸手
　去打開門片所感受到剛剛好的指頭空間，都告訴我沒有選錯機殼。


↓而轉軸機件部分，在轉動的感覺上，以及關門時磁鐵吸附的力道都很
　適中，而且沒有產生晃動或任何塑膠料件摩擦的細小聲音，可見品質上
　已將公差值控制得很小。至於耐用度就要長時間觀察了。


↓I/O面板視覺上也有類似幾何切割的造型，與側邊是一體性的設計。

↑I/O面板的內建功能深得我心，尤其是SD讀卡機提供了極便利的使用
　體驗；USB的部分(常抽拔)我剛好只需要用到1~2個不必多(另有HUB)，
　當中也內建USB 3.0支援；至於從主板延伸的前置耳麥也沒缺少。

↓LED燈號方面，電源啟動是藍光，硬碟讀取則是白光。
　從影片可以發現，白光LED組裝不精準，燈芯並未對準燈孔中點，
　否則應是如POWER的藍燈呈現圓孔全滿的亮度。





二、靜音與防塵
　　實際使用上，我試著把V6調到最高轉速，仍然”可以”聽見風扇高轉速下
　　的軸承與風切聲，不過很妙的是，那個聲音很明確就只來自機箱中心，
　　而非整個空間共鳴的感受。如果調到最低轉速，則真的是有「沉默」
　　的fu了。這種凝聚與吸收的效果，我想不光是吸音棉的作用。

（一）主打靜音－有哪些設計？
１‧吸音棉
↓本機箱共有三處貼有吸音棉。面積最大的兩處，就是側板的兩邊。


↓其中左側板這塊所貼附的是波浪狀形式，對於隔絕高頻噪音有所助益。


↓構造上非一般低品質而稀疏的泡棉，此種經過特殊處理、表面不規則的
　吸音棉，可以增加空氣的接觸面積與吸納容量，另一方面則降低駐波的
　影響，對於封閉式空間的降噪和隔音有不錯的效果。

↑為什麼我有這一小塊樣本？其實這是我割下來的，原因是這個厚度加上
　V6散熱器導致側板無法蓋上，所以必須破壞性的建設XD(後面會說到)。

↓兩側吸音棉貼附的面積，都涵蓋了大部分的側板區域。


↓相較之下，雖然另一塊不是波浪狀吸音棉，實際上也頗厚的。
　　　
↑不過我覺得鋼板厚度對機箱的隔音也十分的重要，就此而言這0.5mm的
　鋼板厚度，實在略薄了些，對機箱隔音和結構的鋼性程度都有減分…

↓除了左右側板，面板的內部也有吸音棉的貼附，但是此塊吸音棉實在很薄！
　如果設計上是針對前端(風扇、硬碟..)作降噪，我是覺得…聊勝於無吧～

(吸音棉背後隱藏有上、中、下三塊磁鐵)

２‧靜音的弦外之音：機殼共振
　　為了減少共振的情況，現在幾乎都會採用避震墊的設計，這個方面酷媽
　　一直有顧慮到，也都做得不錯，而且蠻有設計上的獨特性的。

↓免螺絲硬碟支架，結合了和減震軟墊的設計，造型與產品風格有一致性。


↓預先裝好電源供應器四個角的避震墊，不是固定死的，可以自行卸除。


↓除了四個角的避震墊，配件包(稍後再敘)當中還附贈了另外一組避震墊，
　等於說～電源供應器接觸到機箱的兩個面，都做了避免機殼共振的設計！


↓把音響設備的腳墊用在機箱上，雖不是首創卻能展現主推「靜音」的誠意。
　(好像一張臉..)此類腳墊的優點除了減震也能降低共鳴現象。


↓雖然沒有拿尺測量厚度，但從這個角度來看應該沒有偷工減料的疑慮。
　而在裝機之後平放，實際使用上個人的感覺是：溫搭搭！(穩當當)


↓至於風扇(內建兩個)的避震措施方面，配件包(稍後再敘)也同樣附贈了
　另外兩組共八個避震墊。(為什麼不是三組呢…可以裝三個捏！)


３‧追求靜音的挑戰：熱！
　　根據能量不滅定律(嗯哼…)，機箱內的熱源自於零組件的電能轉換，所以
　　除非把涼風引入、把熱氣抽出機箱外，否則熱能即在機箱內部堆積升溫，
　　這些廢熱除了會降低各個零組件運作上效能的發揮，也影響其壽命。
　　而吸音棉本身的材料與構造具有聚集空氣的特性，使之相對不易散熱；
　　加上貼附在側板，阻隔了內部廢熱透過金屬側板與外部空氣進行交換，
　　這些因素都對機箱散熱有負面作用。所以如何減輕這方面的可能影響，
　　恐怕才是靜音機殼的最大挑戰。這個挑戰並非無法克服，但是在意這方面
　　的使用者(尤其是超頻玩家)，勢必要花一點時間，來調整氣流進出的平衡。
　　(這些是我自己的看法，歡迎指正)

（二）靜音VS系統散熱
↓「把涼風引入、把熱氣抽出機箱外」固然需要一點時間去調整，就本機殼
↓而言，系統散熱採用「前二進、後一出、無頂板出風口」的設計。



↓而隨機搭配附贈的風扇是酷媽自家的2顆12cm「無力扇」，之所以無力～
　因為800轉的風量真的感覺不到。非常靜倒是真的，算是迎合商品訴求。

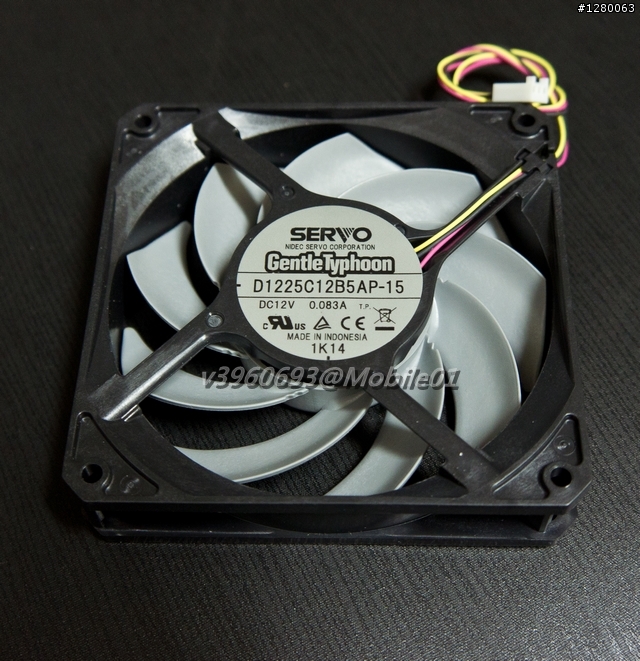

↓所以在排風方面，我將抽風換上了這顆能產生較大流速的靜音扇。


↓這顆風扇的效能我想許多人都見識過了(引用自Silverstonetech)。


基本上我覺得「抽出熱空氣」遠比「引進冷空氣」重要得多！
因為一旦抽出效率足夠，冷風自然會被吸入機箱，甚至構成正壓差。
不過較高轉的系統風扇雖能營造較好的散熱環境，卻對靜音又是
另一個挑戰。如何平衡？就看個人偏好的價值與選擇了。

（三）防塵設計
　　　正如一開頭所表明的「靜音和防塵」是我的需求重點...
　　　那麼如何處理風扇(或壓差)引入的灰塵，則是相對要考量的重心。
　　　由於一般機箱"進氣"="吸塵"的位置主要有兩個：(1)前端進氣風扇的附近；
　　　及(2)電源供應器(下置式)的吸風口。後者影響雖然侷限在電源供應器本身，
　　　但正因為是從底部(地面)抽風，不能忽視其影響(尤其是灰塵伴隨濕氣)，
　　　幸好本機箱仍然有處理到此處防塵的需求。

↓前端的進風口有三個方向，這三個進風處包括左右皆有的側邊進風口。


↓以及位於前端面板底部，大約1.5cm寬的進風口。


↓在前端的防塵結構方面，是一個蠻不錯的的設計！
　首先，雖然眼前這個面積不小的橫線飾板，並不扮演引進氣流的角色，
　但是搭配兩側斜線式的進風口，營造出相當有設計感的視覺感受。


↓其次，輕按即可快速取下的機制，不必直接接觸濾網，也無須擔心日後
　可能使手沾滿灰塵。


↓從這個角度就可以清楚看見，飾板和濾網之間有大約1.5cm的空間，好讓
　剛剛所說來自左、右、下三個方向進入的氣流通過。


↓最重要的是飾板與防塵濾網之間，兩者是分立也是合併的結構(可拆開)。

↑灰塵附著在濾網上的同時，飾板這一邊則仍然保持清潔，如此一來即使
　久久沒有清潔濾網，也不會影響打開面板的心情(我真是太會想像了)。
　重點是…這1.5公分的空間…應該足夠堆積三年的灰塵吧…

↓在左下角的地方，隱藏了關閉門板時磁鐵吸附的小鐵片。


↓至於濾網並非常見的十字型編織，個人感覺應該能更有效吸附灰塵，
　至於是否太過密集影響效率，我想應該是不至於。


↓另一個防塵機制是位於電源供應器正下方，也就是機箱底部的空間。
　設計上有一個取出的手把，方便無須抬起機箱就地進行清理的動作。


↓取下後裝回去同樣方便嗎？我想應該是沒問題的…因為
　濾網兩側及尾端有類似軌道的突起作為輔助，還不致於會裝不回去。



四、兩大類配件
（一）配件包
↓在還未取出配件包之前，是安靜的綁束在機箱中。


↓配件包的內容包括：
　結合了減震軟墊的免螺絲硬碟支架、電源供應器與風扇避震墊。


↓另外也包括：
　銅柱與螺絲組(粗牙)、裝置螺絲(細牙)、束帶、主機板speaker。
　其中銅柱那一包還貼心附上了"六角轉十字"的套筒。


（二）其他機能
↓除了基本的螺絲等配件，我把可拆卸的幾個功能也算在配件中。
　(風扇已經介紹過不再贅述)


(1)5.25"免螺絲機制
↓5.25"免螺絲機制操作上很簡單，就是LOCK和OPEN。


↓LOCK的時候，背面即伸出固定柱對應5.25"螺絲鎖孔。


(2)X-Dock
↓所謂X-Dock是一個名稱，其實就是硬碟抽取盒，也可以取代外接
　或當作第二組e-SATA (如果主板已有)。當然也可裝在其他機殼使用。


↓比硬碟抽取盒或e-SATA更方便的是…客倌們逆看看…
　狂插猛抽也不累啊！


↓結構上除了外框，中間挖空處的左、右有HDD的L型軌道，末端
　則是SATA HDD連接模組。我覺得酷媽算蠻用心製作了這個模組。


↓近看Dock內部的模組端子(to SATA HDD)。

↓背面則是模組與線材(傳輸線、電源線)的連結端子。
　可以注意到電源供應是採大4PIN的設計，這一點酷媽有貼心到。


↓抽取盒也有考量到散熱孔。另此處有拆下L型軌道的4顆螺絲。


↓其實第一次使用的時候，鬼擋牆般的硬碟怎麼都推不進去…　
　原因就是左邊的L型軌道裝反了！(前面那張圖是已經調整好的)


(3)2.5" SSD 轉3.5"
↓把2.5" SSD鎖上3.5擴充架，再加上免螺絲避震支架的樣子。


↓也可以把支架換個方向，讓線材隱藏到後面整線(廢話XD)。


(4)可拆式硬碟架
↓除非為了裝設顯卡而有取下的必要性，這個可承裝4顆硬碟的鐵架，
　其尾端是以四顆螺絲固定住的。與下方的固定式硬碟架，總共
　可裝載七顆3.5"硬碟；並透過前方上、下風扇提供散熱上的需求。


↓與下方的固定式硬碟架相比，可拆式(右)的通風孔較大。


↓這張更明顯看出左邊(可拆式)的硬碟間隙較大。而右邊的(固定式)幾乎
　沒有空隙了，所以(右)較適合裝設SSD(薄)。為了通風～請特別留意。


↓細節方面，除了固定用的螺絲鎖孔，在頂部和底部的接觸面上都有
　方形凸起，用意在於牢牢咬住可拆式硬碟架的對應凹槽。


↓因此雖然有設計精美的上、下抽拉把手，實際上還蠻難取出的。
　(我覺得這是優點也是缺點)



五、其他細節部分與背面的整線規劃
　　進行到這裡其實該拆的也都差不多拆光了，既然如此，上機前不妨來看看
　　沒注意到的其他細節。

↓還保留風扇、硬碟支架、免螺絲機制的樣子。


↓全部都拆卸的樣子。


↓連面板都拆下來之後的裸背。


（一）背面的整線規劃
　　　緊接著上一張背面全裸圖，就來看看一開始所強調整線管理的設計。

↓多處都有這種U字型的穿孔，對於綁束帶來說十分的方便，
　而且在做工上也相當的平滑細緻，無割手之虞。


↓5.25"旁的空間也有U字型的穿孔。另外可發現在與頂板接合處，
　預留蠻大的穿線孔，對於隱藏面板方向的線材及走位十分有幫助。


↓在背面的中間有兩個較大的穿線孔(POWER和顯卡)，
　孔位旁邊也留有大約1~2公分寬的溝槽。這個溝槽四邊都有，
　而線材就可選擇利用右邊束帶孔固定，或是走溝槽以保留彈性。


↓繼續往右走，再次發現頂板接合處，預留兩個蠻大的穿線孔，
　不論是主板的CPU電源線，或系統風扇電源線都可以從這裡進出。


↓至於下半部也同樣配置了兩個穿線孔。較大的可讓電源供應器的
　各路電源線集中穿出，較小的穿孔則考量到面板功能的線材走位。


↓硬碟區的一旁也做了一個斜角的穿線孔，可讓整線更容易集中管理。

以上整線機制大致上可歸納出幾點：
(1)共有五區穿線孔配置；(2)邊緣處有做壓邊處理避免割手、刮線；
(3)多處U字型的束帶孔；(3)四邊有溝槽提供粗線走位與彈性運用。
　　　　
（二）面板功能的內部線路
↓以免螺絲卡榫固定，因此十分容易取下面板。


↓拉線時請特別留意，這裡藏了一個機箱界難得一見的”接地線” 。
　不過整把線材只用一般鐵絲線綁一起，有令人擔心把線頭拉斷的感覺。


↓所以我趕緊分成兩串，用束帶加強一下。


↓面板功能大致上可區分為主板功能區，以及I/O功能區。




↓這裡酷媽再次以模組化展現不馬虎的誠意。
　此處也看到接地線的作用，是為了降低I/O面板附近的雜訊。


（三）其他細節
　　　基本上整個機殼都拆光也看遍了，上機前再來巡視幾個位置。





除了眼睛我也用手指巡視了一遍，可以說表面都很平滑，
邊緣處皆沒有割手之虞，彎角的位置也都處理得很妥當。



六、快速上機
↓對機箱整體結構與配置有了充分的認識之後，便是將零組件上機。








↓配件包內附銅柱(六角)套筒，支援十字螺絲起子。


↓為了安裝CPU及風扇電源線，V6的左殼必須卸下，系統風扇亦同。


↓值得一提的是，散熱器建議選購不用拆下主板，就能更換風扇的機種。


↓安裝電源供應器之前，貼好配件包所附的避震墊。


↓先大致上把各路電源線、I/O連接線、面板功能訊號線..拉到定位，
　硬碟也因此重新排列了。


↓囧～顯卡進不去！！


↓依照開頭外箱上的指示，將可拆式硬碟架卸下以便增加空間。
　但是這樣就沒得玩硬碟了～


↓所幸這張顯卡，就那麼剛好…頭過身就過…


↓個人對於這一拜一拜的距離，有著十分微妙的感覺～爽～呵呵…


↓整線。


↓個人習慣保留SATA排線的彈性固定方式。


↓束帶孔都派上用場了。


↓穿孔、溝槽也十分寬裕。


↓我的整線功力就這樣了。


↓最後裝上系統扇和V6的左殼就大功告成！


↓很尷尬的是，解決了顯卡的一拜一拜，V6也讓我剉咧蛋



↓所謂「破壞性建設」的寫照。


↓關箱前留下這張靜謐但強悍的印象。
　(割下來的吸音棉當然不能浪費XD)
　　

↓官方規格中的"壓克力純黑"面板也該露臉了。















↓新機的蜜月期～就先放桌上欣賞一陣子吧…

　　　


↓最後提供此次新主機的零組件清單給各位參考。
機　箱：Cooler Master Silencio 550
處理器：SB I7-2600 K
散熱器：CoolerMaster V6
主機板：ASRock Z68 Extreme3 Gen3
記憶體：KHX1600C9D3LK2/8GX(LoVo)；後來換成
　　　　EVM DDR3-1600 4GBx4(因為可上5G)
顯示卡：Gigabyte GV-R687OC-1GD
主硬碟：Micron M4 64G SSD
電　源：FSP Aurum 500W 90+ (Gold)
