回來吃飽後,拿著飲料 一邊上網一邊喝
上網時想到主機的散熱一直沒啥改善,想說既然吃飽了就動一動吧......
下圖是主機開側邊蓋後的照片:
之前已經有加了一個北橋的風扇,解決了原廠北橋會燙手的問題(散熱片燙手?那晶片一定可以煎蛋了)
但是覺得主機對外的對流風量真的不足(一個機殼內附的8cm風扇對外 風量超小,另外一個是POWER的小風扇對外 風量倒是還好)
機殼上方(我放置是"直立式"的放法 省空間)有另一個孔位 但是因為被硬碟及光碟機擋到 無法放置風扇 (需6cm 厚度1cm 才放的下 那...會有多少風量啊?
)於是想說,裝一個導風管,讓CPU及顯示卡的風扇直接吸機殼外的冷空氣,讓機殼內不會產生短循環的現象(CPU風量大於主機對流風量 那就一定會短循環)
市面上一定沒有合適的東西,所以要自己DIY了
量了一下CPU風扇的外徑是91mm 如果有內徑合的下去而且又是管子狀的東西就OK了!!
於是去翻家裏的回收垃圾,一開始是想要用寶特瓶來做,但是大小不太合,不然就是要修改一下!!但是不太方便,找著找著....發現手邊的飲料杯口徑好像差不多,又是保麗龍做的,很好下手,於是乎就量了一下,再用剪刀剪一剪,然後......
噹噹~~~~

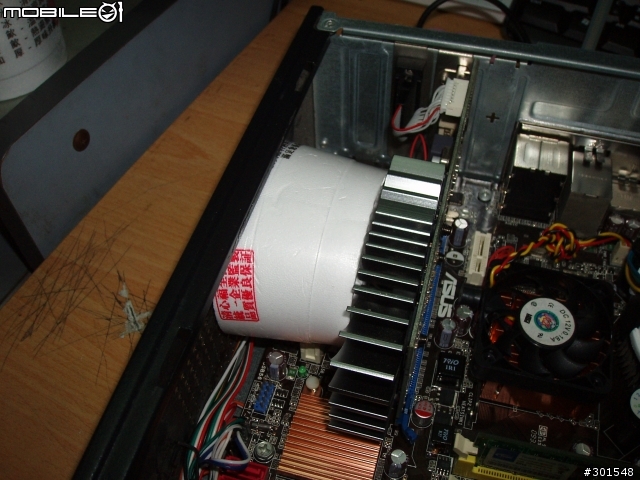

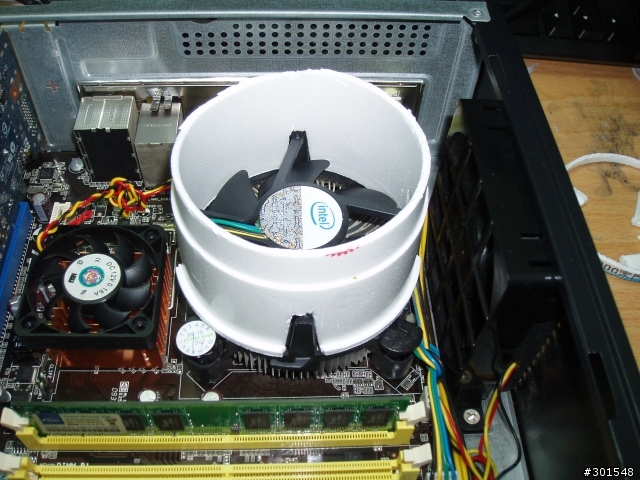

正上方看下去,風扇邊緣要有間隙,不然會打到.....
線剛好在旁邊.....

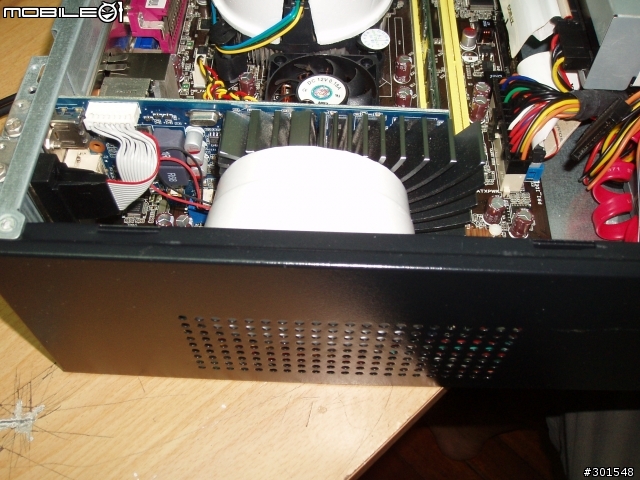

CPU用的是杯口,然後杯子底挖孔剛好給顯示卡用
從下方看上去,機殼的孔不太夠,有一半被擋住了,不過風量應該夠吧?
中間剛好給北橋用 然後就剩下這一點東西了....
蓋上邊蓋,OK 開機後沒啥問題,風扇沒打到,用手感覺一下.....恩 有進風的感覺
好了...本來想說到此結束了!! 不過...這看來不太專業(新手說什麼專業?)
之前看網路上的玩家都有測試的數據,....唉!!好吧!!補一下數據好了,不然在01混了那麼久,都沒啥貢獻說.....

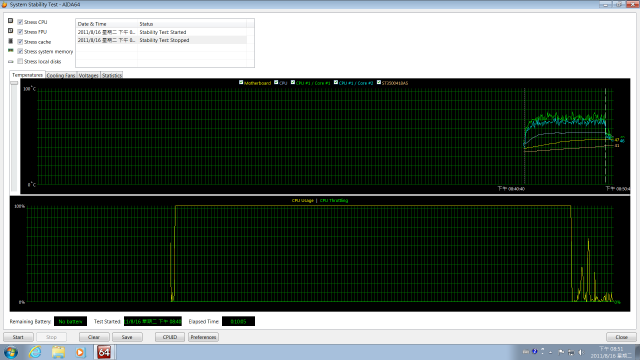

反正導管已經裝上了,先燒機測一下.....
然後是導管拔下來~~~(電腦還在運轉喔~~~小朋友不要學,叔叔有練過....燒掉不少東西
)
很明顯的有差異性.....看一下細部圖

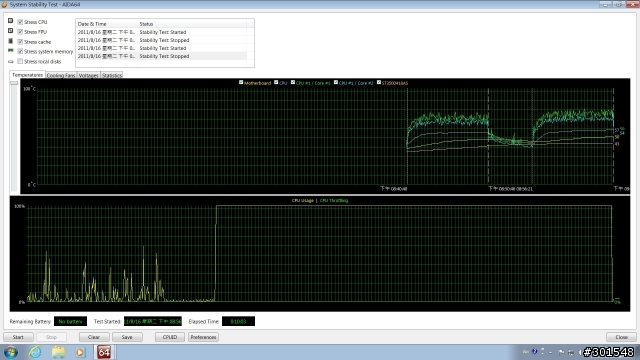

首先左邊是有導管的,右邊是沒導管的..明顯溫度高一些..
第二張更明顯,CPU風扇需要衝到"一拜"溫度才能控制下來

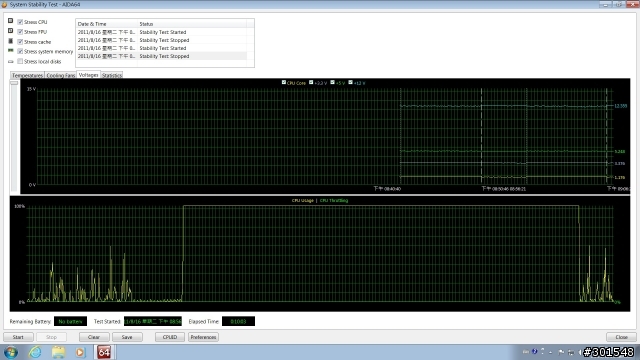

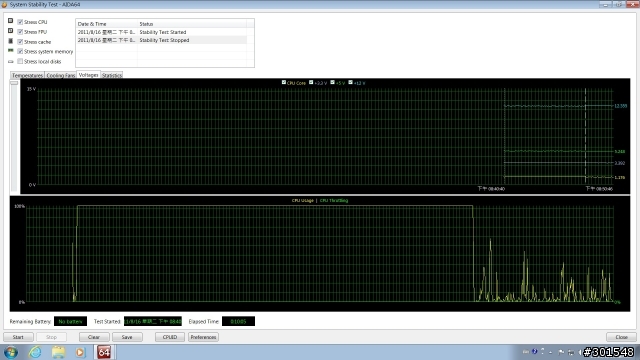

第三張是電壓的穩定性,看起來燒機是穩定的,但是長久下來的的耐用度啊....

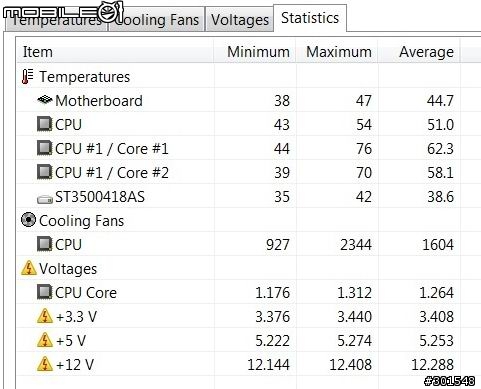

第四張是測試數值的紀錄 平均值是一直相加的(沒有關機)所以先不看
就看溫度最大值好了
之前有導管的測試值

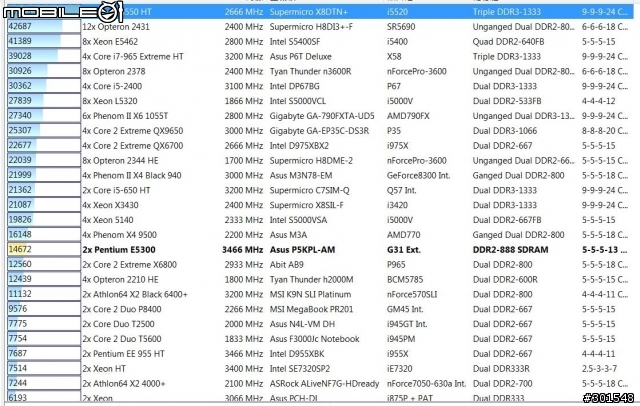

補上主機規格
好啦~~~終於鬆了一口氣.....
飲料杯是一定要丟的,剪刀大家家裏都有,所以這次改裝沒花到一毛錢.....
不過效果大家是看得到的....
小弟下台一鞠躬
1.保麗龍是"易燃物" 請勿安裝或放置在接近火源及容易起火的地方....
2.這次作為吸入端的導管,溫度大致上跟人在電腦旁上網時的溫度一樣,你會擔心桌上的飲料杯溶化或起火嗎?
3.CPU用的那隻導管,因為有挖四個洞,卡在原廠風扇的支架上,所以上下左右都卡住無法移動(重點是要準確)即使側蓋打開,也不會掉落(直立的狀況下)
4.這次會有這個改裝文,算是"非常態的"也算是偶然興起,小弟06年加入01 這是唯一的一次發文,那就知道我有多懶.......
5.會有這個動力發文,僅只是想讓大家知道,其實每個人周邊都有很多資源,在加上一些巧思,就會有效果.(並不侷限在電腦主機),所以其他的就別太苛求小弟了.......
6.關那條捲曲的SATA線,網路上很多資訊,最主要是因為捲的過程中,因外力破壞了線,然後傳輸資料會錯誤(硬碟的C7值會上升)長久錯誤下,造常硬碟損壞.其實在捲的過程中,小心一點,就不會造成問題,也另感謝各問的忠告.
