從開發設計 到組裝實踐
足足花了一個月的時間
由於工程過於浩大且繁重
所以 無法將每個細節都完整呈現
因此 若有小細節不足之處 還請各位版大多多見諒
-------------------------------------------
話說 小弟與女王和父母一起居住
雖然房間坪數不大 但小弟苦心規劃
只為讓女王住起來感到舒適
為此 小弟和女王的愛居 取名為 雙B安養院 「小弟和女王的英文名字都是B開頭的」
在安養院裡 沒有咖啡機 但有三合一
沒有小廚房 但有零食櫃
沒有全套衛浴 但出房門就在隔壁
這裡有的 就是舒適的雙人床和座落在床角的32吋液晶電視 再加上高級電腦一台
這 就是雙B安養院的視聽劇院了
泡杯咖啡 拿出零食 將床鋪排成劇院隊形 打開電視 就是躺一整天的人生了
可是～～生活再久 永遠都嫌空間不夠
為了解決女王的困擾 一位全能造王的我
就開始改善空間使用度的任務這裡 曾經擺了一台酷媽690的主機 是利用衣櫃旁的小空間擺設的
主機幾乎是妨礙了進出的空間 於是 這就是小弟今天故事的重點囉
看得出來 一陀線擠在這裡 實在很雜亂 又不易清潔
於是 鏘鏘～～拉噹噹 新機殼誕生了
利用木板與舊機殼組合而成的新機殼
看見它的外觀 雖然和高貴的主機無法相比 但卻也是獨一無二的機殼

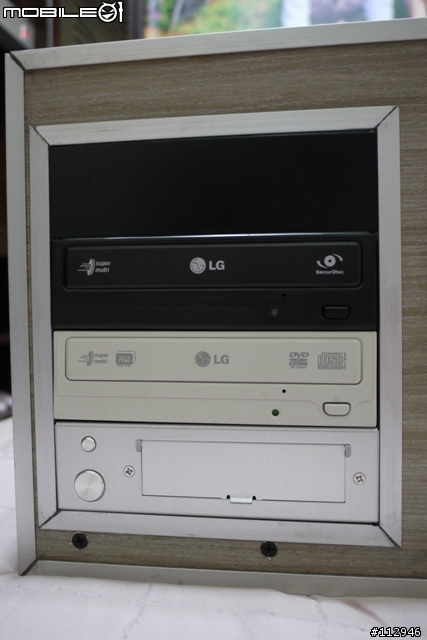

將鏡頭拉近 5.25"的空間只使用到四分之三 內框周圍利用修飾條美化
除了一個空間沒使用到外 小弟裝了兩台光碟機
另外為了多媒體面版 還去採購了聯力的BZ-U01 5.25吋前置面板/重新起動開關
才得以解決 電腦主機的啟動鍵問題

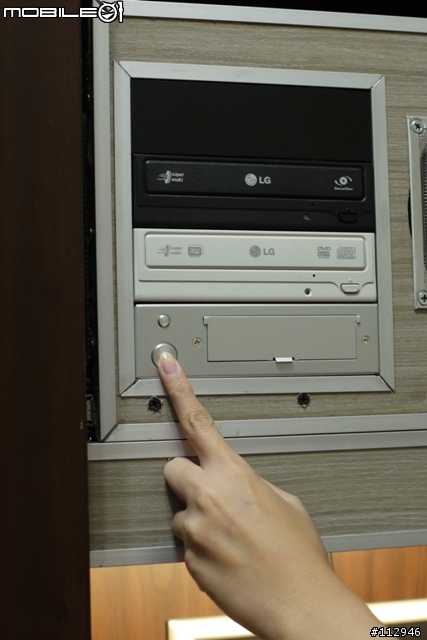

左手邊的大顆按鈕是電腦的電源鍵 小顆則是重置鍵
打開防塵蓋後 可以看見一組1394 一組E sata 四組USB2.0 與耳麥端子
使得主機的外觀美化外 也擴充了實用的介面

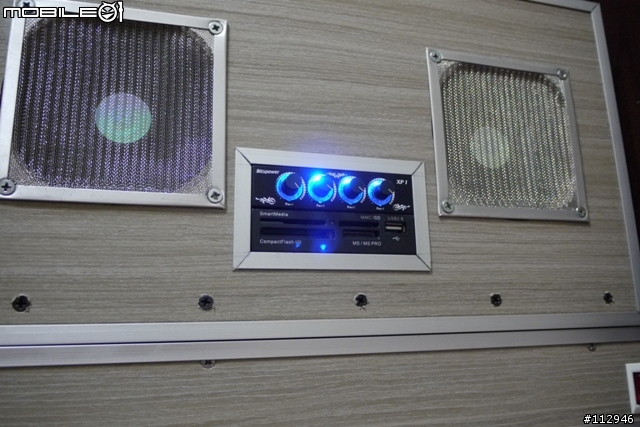

再來可以看見兩顆裝防塵網的進風風扇 與3.5"的記憶卡讀取介面和風扇調速器
女王說她遠看 就覺得像是一台收音機 小弟也是這麼認為 哈哈～～
風扇的濾網雖是便宜貨 但適合整體的配色協調 令我覺得很滿意
3.5"的內框因為45度角不好抓 所以組裝起來的密和度略差
新手設計 請多包涵
再來介紹的是機身的左側 開了兩個洞 是便於小弟在拆裝硬碟與光碟機時 卸螺絲用
看到這裡 相信大家可以瞭解到 這台機殼的歷史是多麼悠久了
側版的部分 則是利用機殼底部組裝再切割的

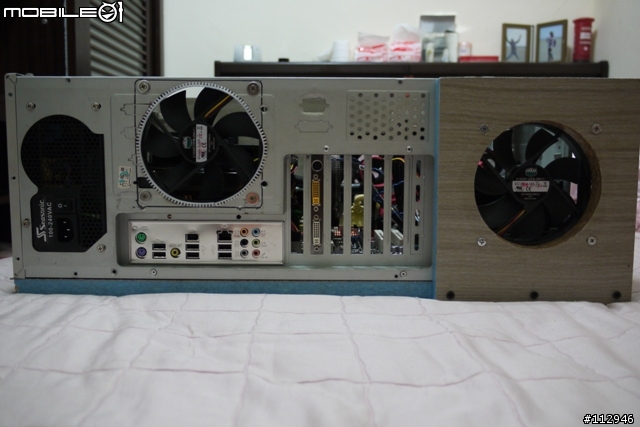

再來介紹的是 機身的屁股
其實和一般的機殼沒啥兩樣
只不過原本設計的8*8風扇 不敷我現在電腦的設計使用
所以我把洞開到12*12 方便我把風扇裝上 加速散熱
右手邊的則是裝供給硬碟散熱的風扇

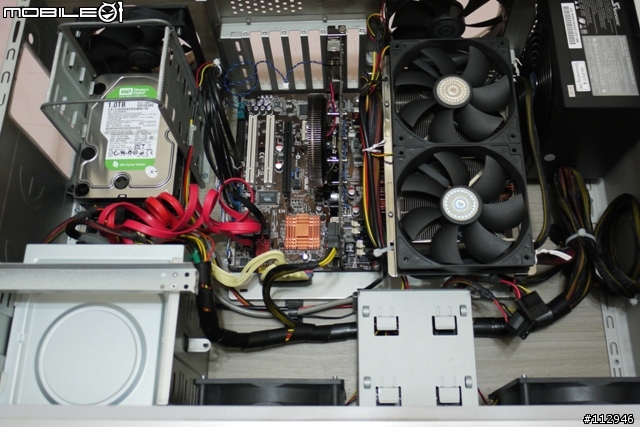

介紹完主機的四周圍後 則是給大家看看主機配置圖
小弟裝了12*12風扇一共六顆 和先前酷媽690的機殼風扇滿載數比起來
還少了三顆 節能省電了不少
首先看到的是舊主機拆下來利用的5.25"四大機架
還有3.5"的兩小機架

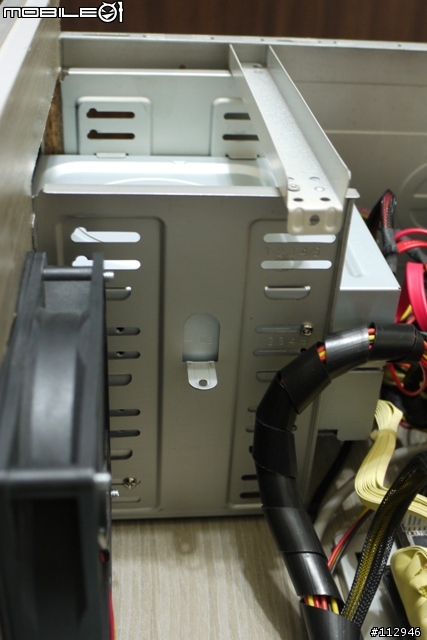

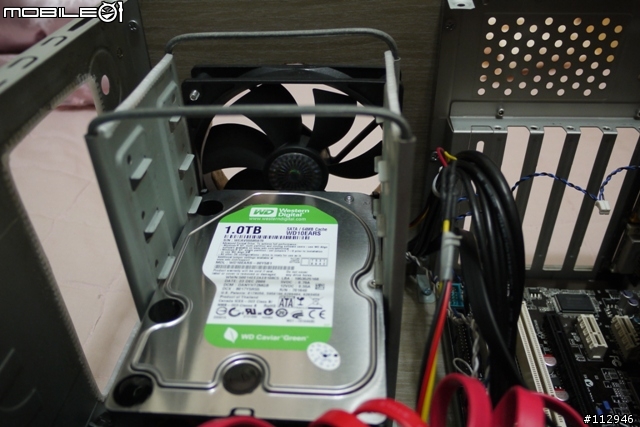

當然還不能少的五組的硬碟架囉
由於這硬碟架原本是架在3.5"的正下方
但是小弟把它切開來後 就是兩片廢鐵了
於是搭配鐵線箝制住前後孔位 不讓機架變形
有切割到的鐵片 小弟都有加上自由絕緣保護套 防止手或電線被割到
還加上了速力康固定 讓它更為牢固
緊接著看到的則是 小弟的CPU散熱風扇組
為了這次的組裝 小弟也花了近半天的時間把主機整個大掃除一番
還用愛心去關懷它 照顧它 讓它看起來就像新的一樣
而這次電腦機殼改造最大的問題 則是在於機殼變大了46*62
所以 風扇的電源線與電源供應器提供給硬碟與光碟機的電源線長度不足
小弟利用了舊有的電源供應器 剪掉它的線再利用焊接結合 外皮包覆熱縮套管美化線路的延長度
看到這裡 主機大致上已經介紹完畢了
那麼 它的窩在哪裡呢？

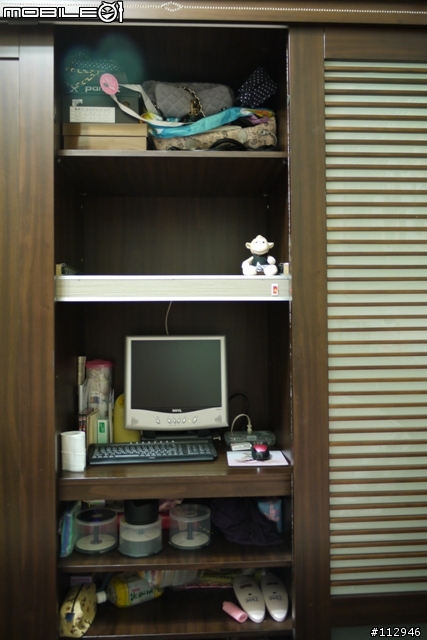

各位看官照過來 小弟利用衣櫃裡的空間 格出了一個夾層
夾層裡還按裝一盞T5燈具 為了美化開關 小弟很辛苦的鑿了一個洞將開關埋入
還將電線隱藏起來 讓使用者看不見電線垂掛
將衣櫃的一角拍出來作為對照 機身即將結合了～～～～

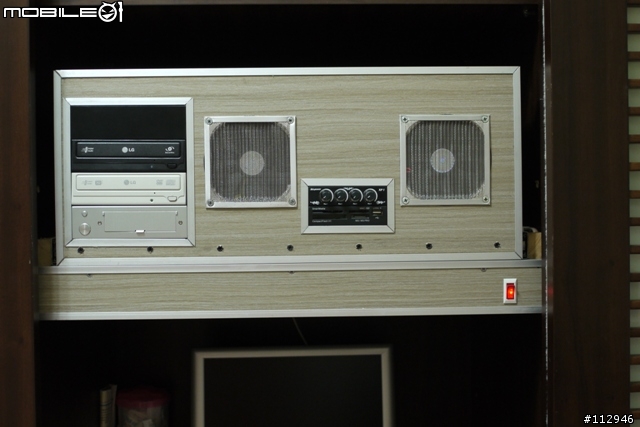

經過十幾分鐘 流了一身汗以及女王的鼎力相助後 衣櫃專用的機殼 大功告成了
機殼與上方夾層版間距預留了7公分 方便熱氣排出
而機殼正對面 則是冷氣的出風口 因此 可以有效的幫助電腦降溫

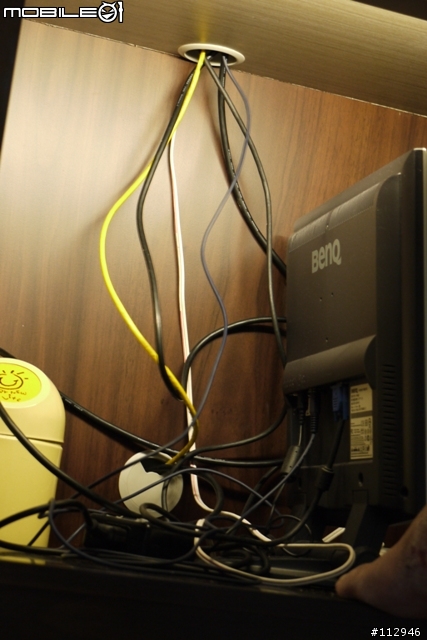

再來要面對的 則是把原本拉出去的線路 全部裝回到衣櫃裡

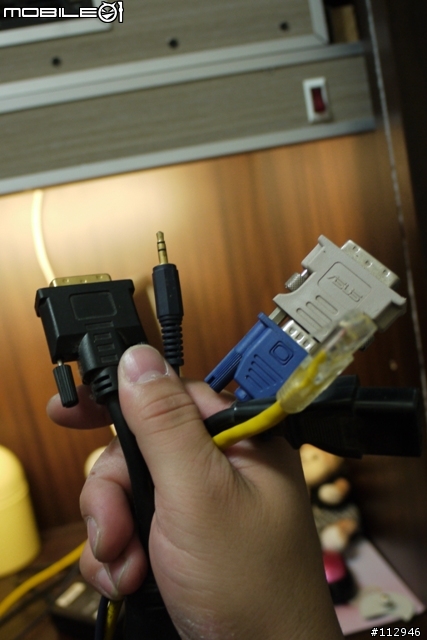

電源線.音源線.網路線.D-SUB螢幕訊號線.DVI-HDMI電視螢幕訊號線共五條
開工前 女王拍照記錄 小弟此時已經累到想睡覺了
將線路全拉進主機後 則是反著裝線的訓練 磨練著我的左右腦顛倒利用
也花了不少的時間去思考怎麼將線路接完

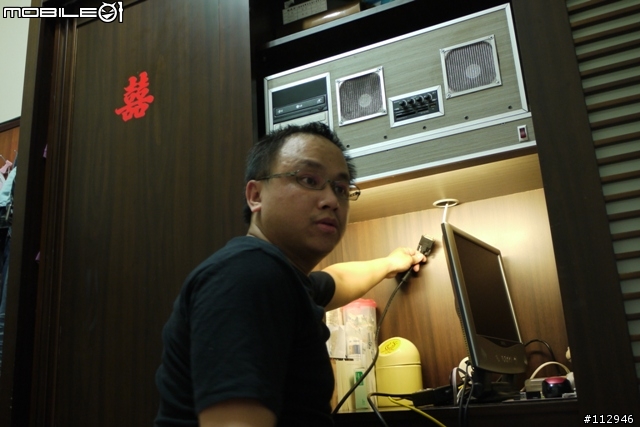

看到小弟的極限姿勢 不難想像 這個機殼的設計 實在是暨完美 卻又一堆缺陷
幸好 這是我當初設計就已知的問題
以下畫面有礙觀瞻 剛吃飽飯者 不宜觀賞 以免受傷
主機接好線路後 則是將螢幕背後的線路全都整理一次 美化一番
話說 不經一番寒徹骨 哪得梅花撲鼻香
有請女王進行啟用典禮
恩～～很好 幾天沒開機了 可以進入BIOS畫面 是個好預兆
耶～～～ 我的XP開始跑囉～～ 真不愧當初花了兩萬大洋投資的設備 經得起考驗耶
水拉～～～ 開機成功了
給新機殼開工大吉 來張照吧
風扇調速器啟用後 會開啟藍光 夜間指示照明亮度 辨識度百分百 很好用的一個物品
從機殼上方檢視電腦運轉的狀態 一切正常
移除主機後的衣櫃角落 顯得乾淨俐落多了 也讓女王讚不絕口
卻又問了一句令我啞口無言的話
那這個空間我要擺什麼..... THE END
後續使用心得：
這台主機裝進衣櫃後，電腦運轉的震動不如我所想像的嚴重，還比先前的主機更安靜，
風扇運轉的風切聲也小很多，大概是空間開放度增加，所以，氣流不會亂撞機殼，搭配上風速調控器，
一來也可以自由控制轉速，二來還有故障保護提示，整體來說，以後如果要讀記憶卡，
或是燒錄片都不用離開座位了，算是搭配我和女王的環境所調整出來的最佳操作模式，
給各位有類似狀況的網友們，一個參考的設計，謝謝～～
優點：
1.操作便利度提高
2.節能率提升
3.噪音度降低
4.隱藏度100分
5.驚喜度101分
6.衣櫃除濕度提升
缺點：
1.保養維修不易
2.機殼重量增加
3.外來異物入侵機率高
4.硬體保護度降低
5.線路拆裝困難
改善空間：
1.降低機殼重量
2.機架改為快拆防震
3.背版介面改變，方便拆裝線路
4.機殼上方加裝沙網，避免異物掉入或爬入
