近期新的愛用機殼 - CoolerMaster Elite 371

平日兼外快組PC除非對方有指定較高階款式 , 要不對於機殼的挑選 ,
饅頭拿捏的預算約1.5K以下、內部空間要夠大 , 面板樸實不要做一些奇形怪狀的 ,
另外主流已久的沖網設計老實說不怎麼喜歡 ,
內部積塵、金屬網孔氧化之類的都是可以想見的日後保養問題 , 也因此可以選擇的款式並不多 ,
以往常用的就屬 3601 : 點我、RC-310 : 點我
(其它拿水果、動物、音樂家 ... 命名之流的阿薩布魯就甭提了 , 雖然利潤比較高一些)

但組久了也會膩呀、就開始去物色新機殼 , 所以 ... ... ...
嗯 ~
對 !! 開頭那一段就當作沒看過吧 ` (被毆飛)

酷大師 (CoolerMaster) 在這領域中是知名度極高的品牌 ,
而RC-430、RC-370與RC-371似乎是較新推出的作品 ,
個別實際裝過幾次之後 , 對RC-371是比較有愛的 ~

因此底下將以此款型號為主做介紹 , 不過由於其機身結構是一樣的 ,
敘述過程中也會適時一併作討論 !!

RC-370與RC-371的紙箱如下圖般素色、並簡單勾勒出外型 , RC-430則是彩盒設計 ,
只是包裝紙箱都有點大 , 饅頭的125 c.c. 機車踏板塞不進去 ... 囧rz ->
近期新的愛用機殼 - CoolerMaster Elite 371

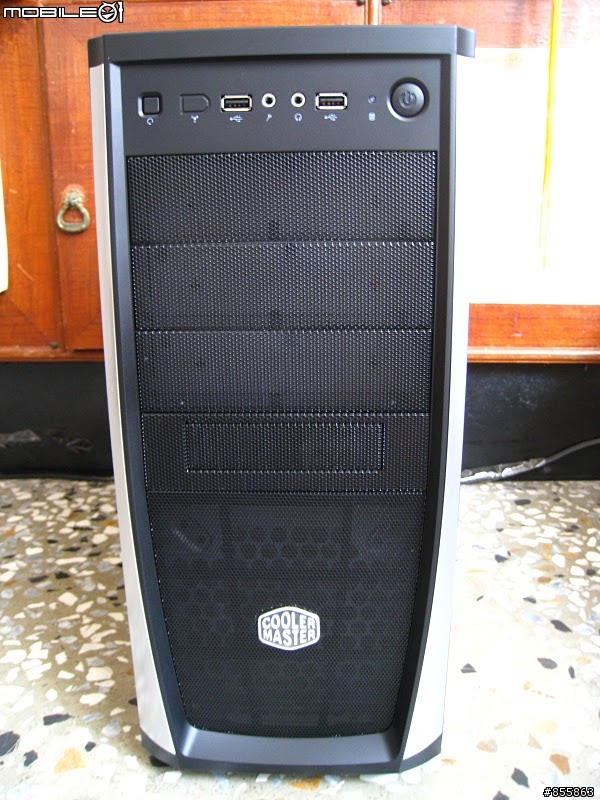

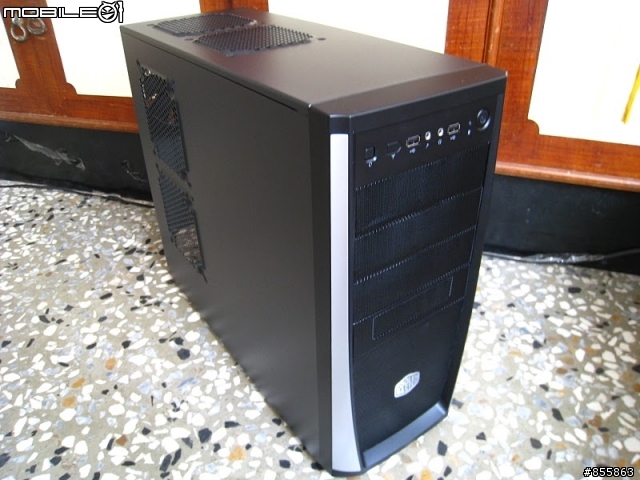

RC-371真身特寫 ->
近期新的愛用機殼 - CoolerMaster Elite 371

機殼面板的前置功能佔用5.25吋磁碟槽位的最上層 , 迎合一般將PC置於桌下使用的習慣 ->
PS. (點擊型號可看圖)
1. RC-430 的 開機 / Reset紐 位於面板中間偏左的位置 , 觸碰面積較另兩個型號略小一點 ,
面板造型不合饅頭胃口
2. RC-370 的 開機 / Reset紐 觸感偏硬 , 面板造型略嫌方正、呆板
3. RC-371 的 開機 / Reset紐 則較有彈性 , 面板造型是饅頭偏好的樣式
近期新的愛用機殼 - CoolerMaster Elite 371

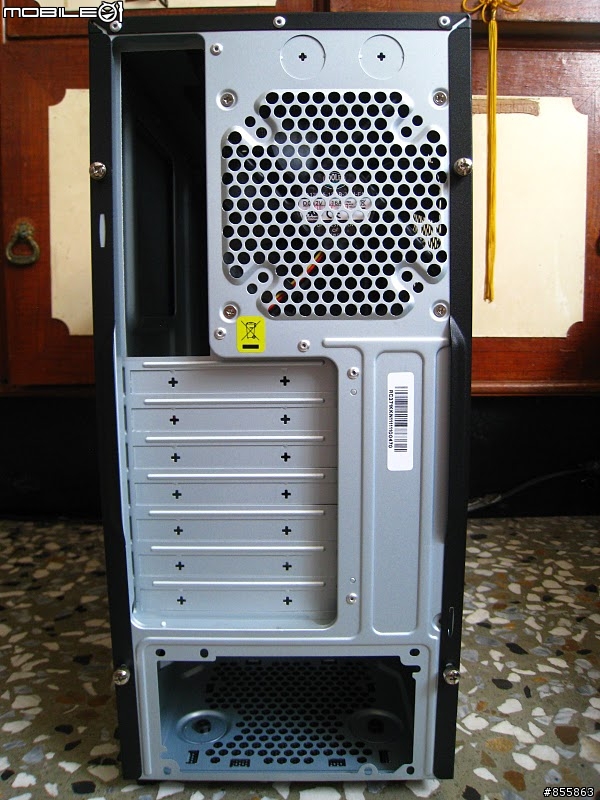

都採用Power下置的設計 ->
近期新的愛用機殼 - CoolerMaster Elite 371

吸震軟墊有利於下置Power進氣 , 並附有一片濾網減少進塵量 , 但只簡單固定而已 ,
抱著機殼底部移動時要注意有無手誤而脫落 ->
近期新的愛用機殼 - CoolerMaster Elite 371

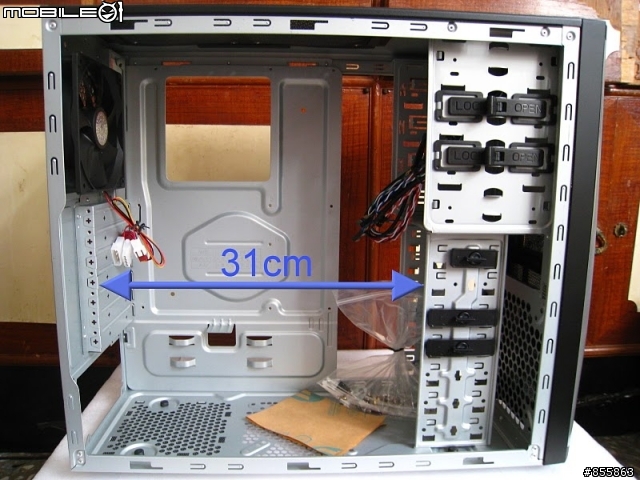

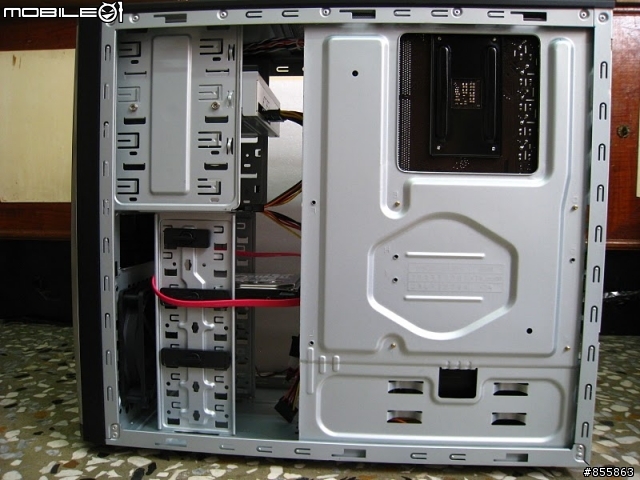

接著來看看內部結構 , 以RC-371為例實際測得slot檔板與硬碟架間的距離約31cm ,
可利用空間蠻充裕的 , 另外在對應CPU腳座的位置有開孔 , 方便改裝散熱器的玩家日後拆裝 ->
近期新的愛用機殼 - CoolerMaster Elite 371

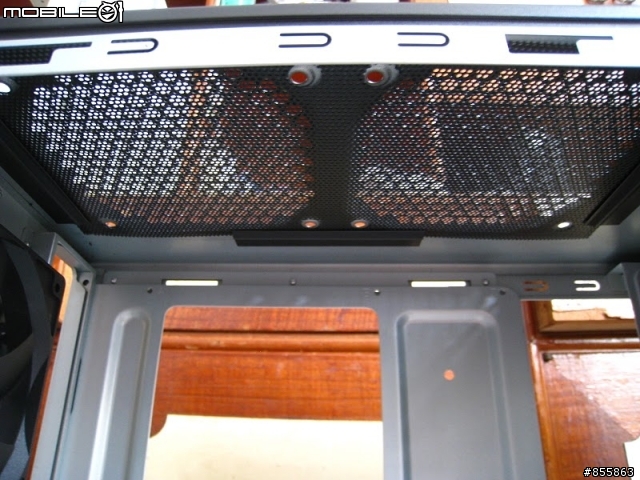

機殼上方預留的系統風扇孔位也有加裝濾網 ->
近期新的愛用機殼 - CoolerMaster Elite 371

不割手的捲邊設計是一定要的 ->
近期新的愛用機殼 - CoolerMaster Elite 371

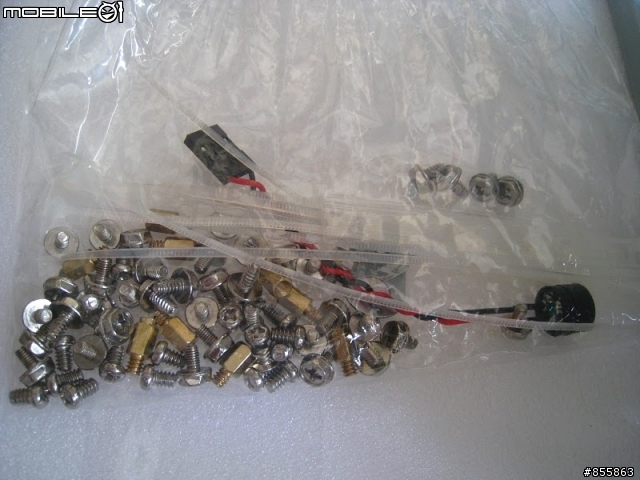

螺絲包內容物很齊全 ->
近期新的愛用機殼 - CoolerMaster Elite 371

進入實務組裝前順邊補充說明一些差異與要點 :
1.
RC-430 機身是全黑化、並有透明側板 , RC-370、RC-371 則無

2.
同為特警 (Elite) 系列但 RC-370、RC-371 機殼厚度較薄 , 所以也較輕一些 ,
雖不至於明顯影響結構強度 , 不過還是提出來說明一下

3.
如果硬碟架能做側轉90度的設計就更棒了 !!

4.
負責前置功能的線材上有綁束帶 , 解開會比較好組裝 ,
因為以佔用5.25吋磁碟槽位的最上層設計而言 , 這三款型號內附線材的長度有點吃緊 ,
特別是遇到前置音效排針位於MB左下角時 ->
近期新的愛用機殼 - CoolerMaster Elite 371

5.

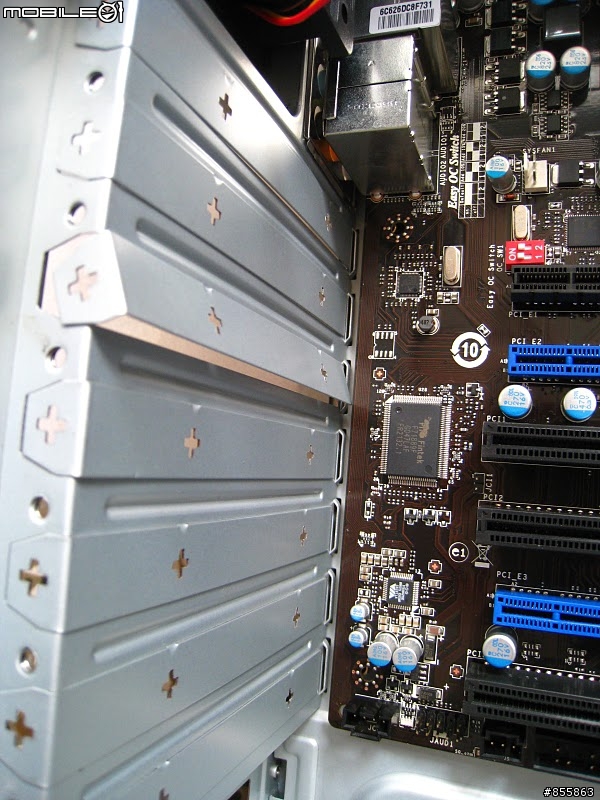

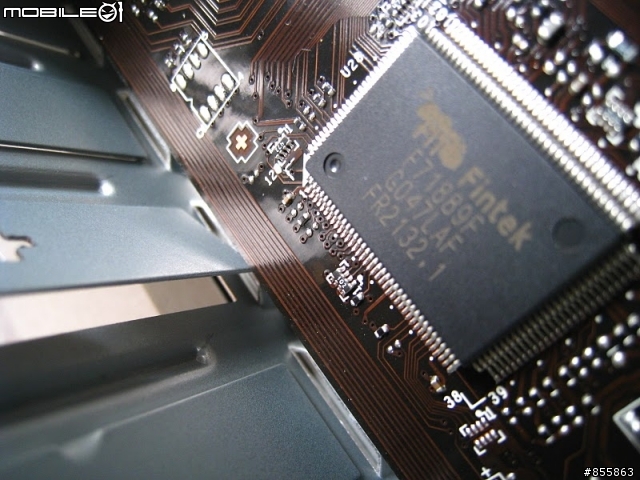

這三款型號的slot檔板深度過長 , 裝MB前最好先將會用到的slot檔板拆除 ,
避免誤傷了MB上的佈線 ->
近期新的愛用機殼 - CoolerMaster Elite 371

近期新的愛用機殼 - CoolerMaster Elite 371

因為是臨時起意 , 所以只拍了一台組裝實照 , 之前裝好的都交給對方了 ,

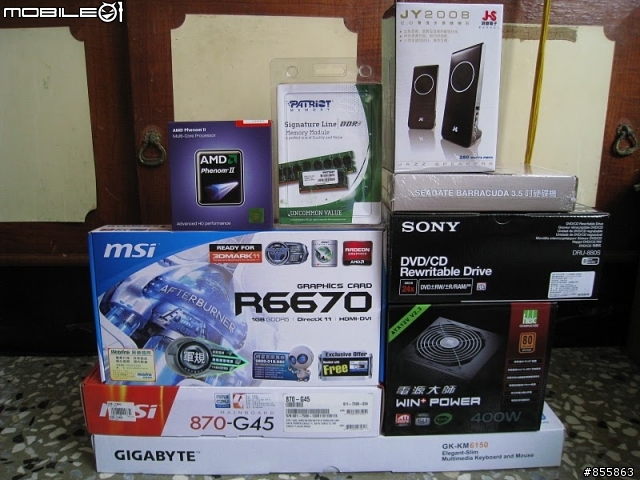

配備一覽 ->
近期新的愛用機殼 - CoolerMaster Elite 371

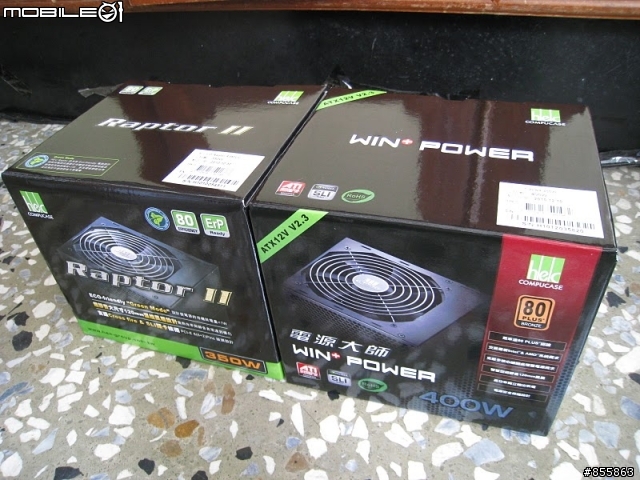

插播一下 :

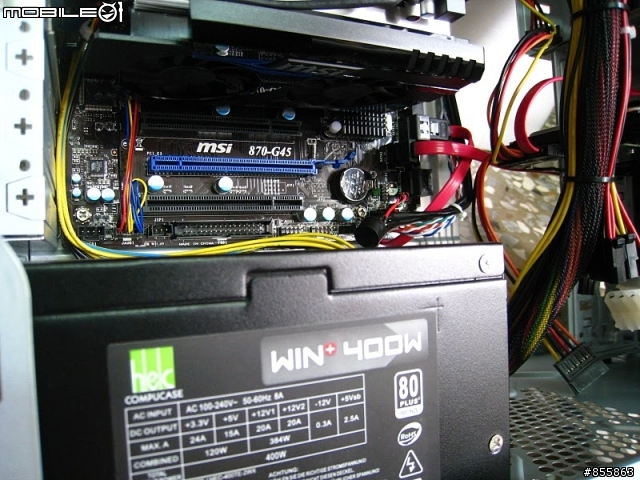

偉訓 (hec) 的產品包裝換了 , 小巧的方形彩盒蠻可愛的 , 另外WIN+ Series原本是白牌80plus認證 ,
現在550W與這次買的400W已經通過銅牌認證了 ->
近期新的愛用機殼 - CoolerMaster Elite 371

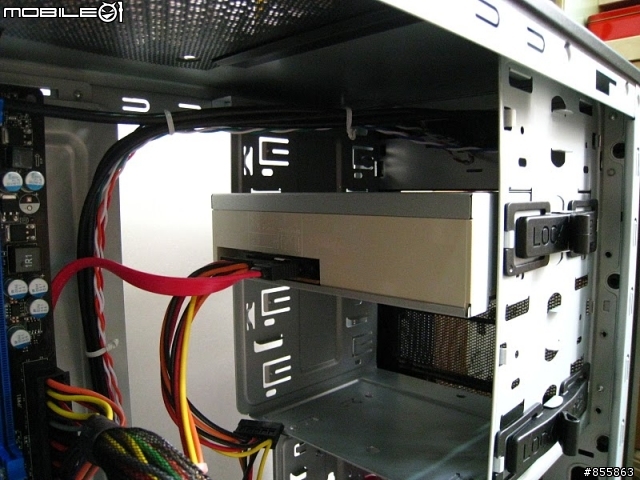

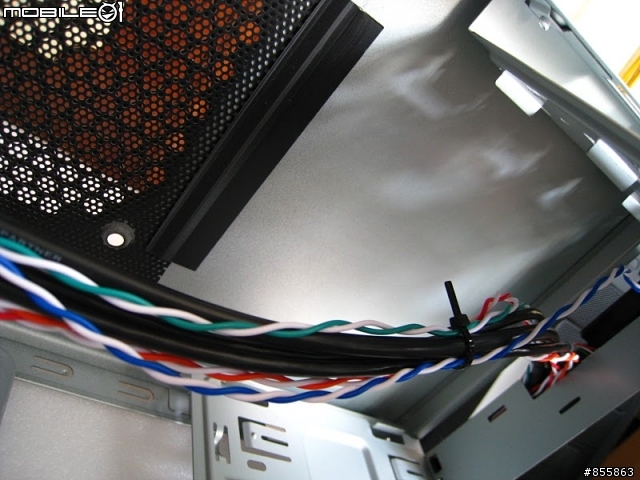

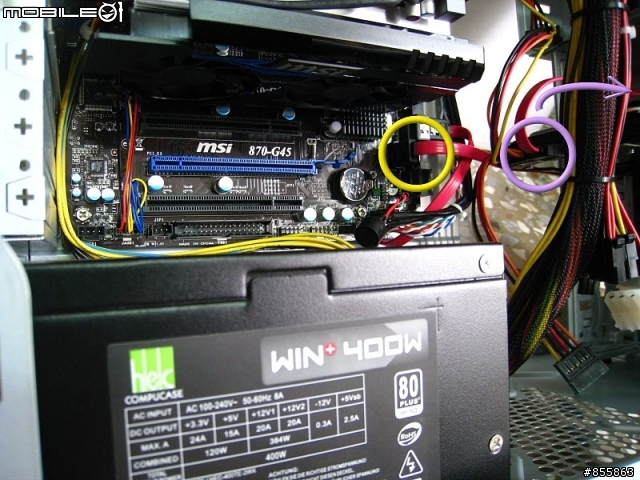

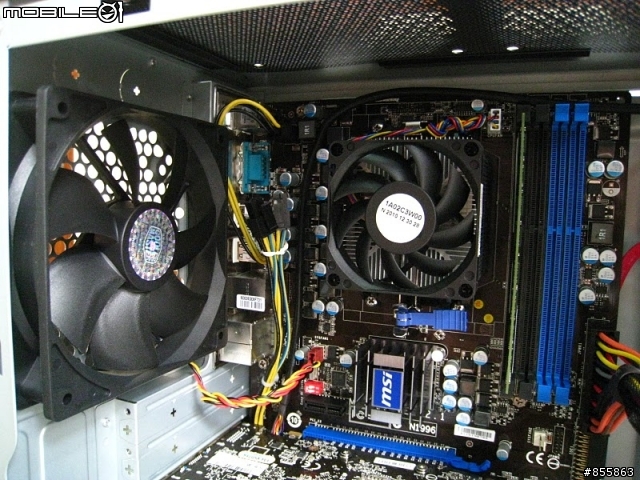

各區域整線擷圖 ->
近期新的愛用機殼 - CoolerMaster Elite 371

近期新的愛用機殼 - CoolerMaster Elite 371

近期新的愛用機殼 - CoolerMaster Elite 371

近期新的愛用機殼 - CoolerMaster Elite 371

近期新的愛用機殼 - CoolerMaster Elite 371

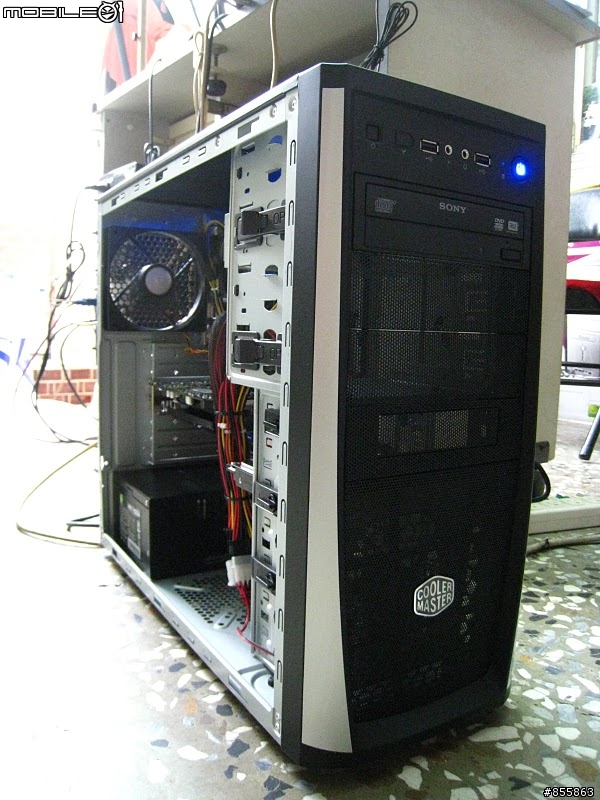

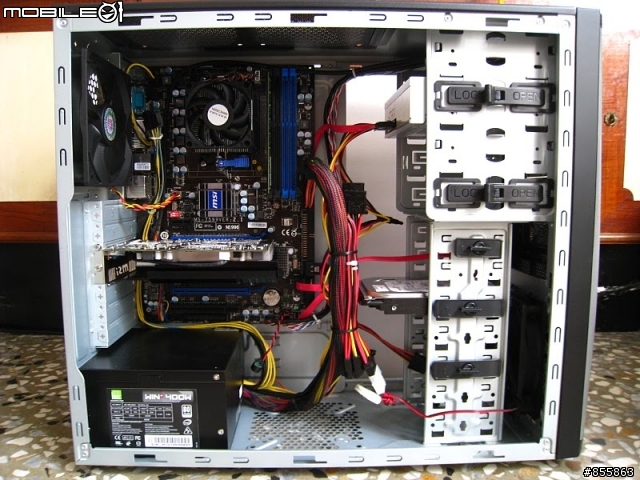

全景 ->
近期新的愛用機殼 - CoolerMaster Elite 371

散熱上饅頭還是維持基本對流即可 (遇過部份user總喜歡加一堆系統風扇、又講不聽) ->
近期新的愛用機殼 - CoolerMaster Elite 371

OK !! 上機了 ->
近期新的愛用機殼 - CoolerMaster Elite 371
2011-04-29 22:34 發佈
文章關鍵字 愛用機 371
謝謝大大分享好物,整線整得很漂亮。
wsjyls wrote:
謝謝大大分享好物,整...(恕刪)

謝囉 ~

另外剛剛才發現在其它電腦瀏覽有些圖跑不出來 , 所以改上傳到 01 的空間 ,
現在瀏覽應該比較好點了 !!
請問這款設計下置式Power,在安裝或使用上有什麼便利或優點?
我以為硬碟裝置採用像是RC-310那種設計,應該會比較方便,
對於日後新增或變更硬碟的拆裝,比拆裝其他組件機會大的多。
bmw520i wrote:
請問這款設計下置式P...(恕刪)

先回答您的問題 :

直立式機殼的Power採下置設計其好處是重心壓低了 , 不會頭重腳輕、比較穩 ,
Power能獨立散熱 (腳墊要確實撐高機殼) ,
另外MB的位置跟著往上移了 , 在Power與硬碟架間騰出了空間 ,
讓硬碟拆裝時與MB或顯卡的衝突感降低了一些 ,
當然文中也有提到若硬碟架能側轉90度就越臻於完善了 !!

但饅頭覺得更為基本的關鍵在於slot檔板 ~ 硬碟架間有達31cm這個大前提 ,
不管Power位置、就算硬碟架側轉90度 , 但未達此長度的空間明顯讓人感覺擁擠 ,
市面上就有不少機殼是這樣 , 乍看之下感覺還不錯、實際裝了才驚覺綁手綁腳的。

其它要注意的地方就是選購搭配的Power別太兩光 , 要注意線材長度 :
1. 下置式Power到CPU腳座旁那個 4 or 8 pin 電源插槽 (大部分位於MB左上角) 的距離很長
2. 硬碟架側轉90度的設計會需要較長的SATA電源線 (不管Power上置或下置)
硬碟的方向是不是裝反了..

怎麼會把排線位置 接在主機前面板那邊咧

有一條SATA線 這條線的作用是什麼
監視器高雄/專業監控監視器材 /系統整合規劃 /設計施工整合/ 弱電工程/ 電腦設備/網路系統/ http://dvr.lanthing.com/

handleee wrote:
硬碟的方向是不是裝反...(恕刪)


硬碟的方向無誤阿
應該是大大看錯了
不過下置式Power的重心真的滿穩的
可惜這咖沒有黑化
handleee wrote:
硬碟的方向是不是裝反...(恕刪)

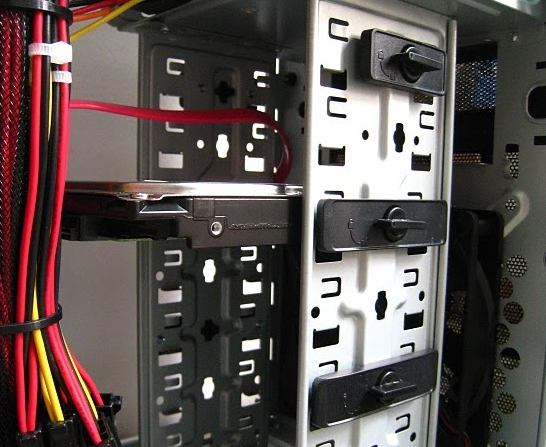

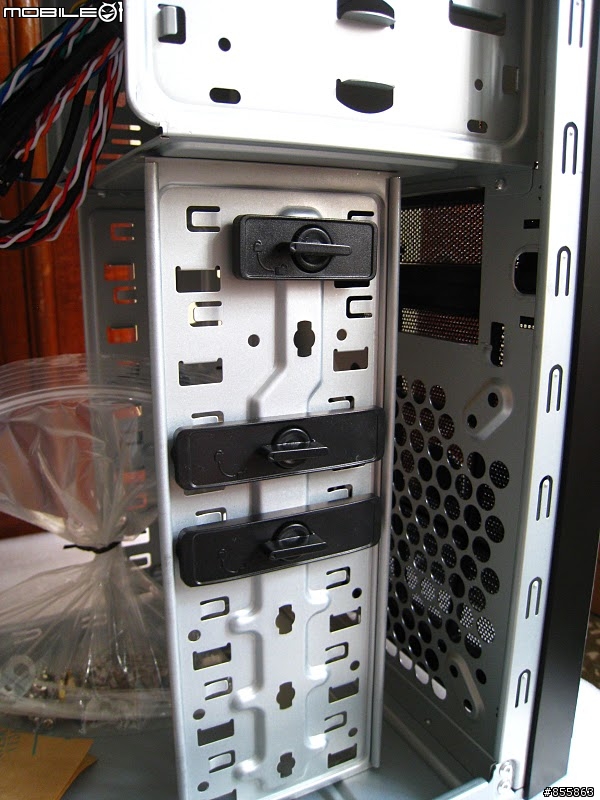

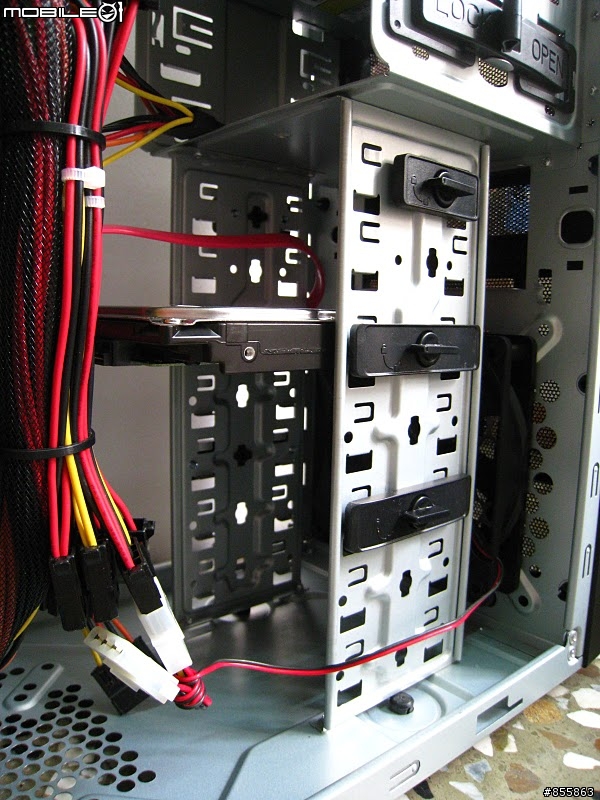

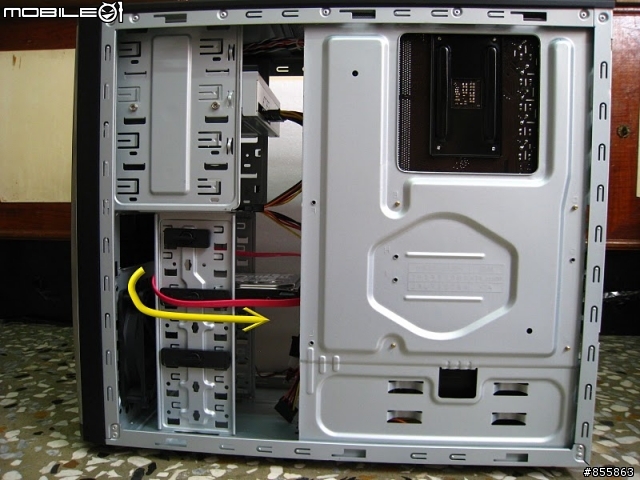

用圖解方式說明比較清楚 ~
