外箱 部分 Cooler Master一慣的企業色彩盒的紙箱!箱上斗大的Cooler MasterELITE 430

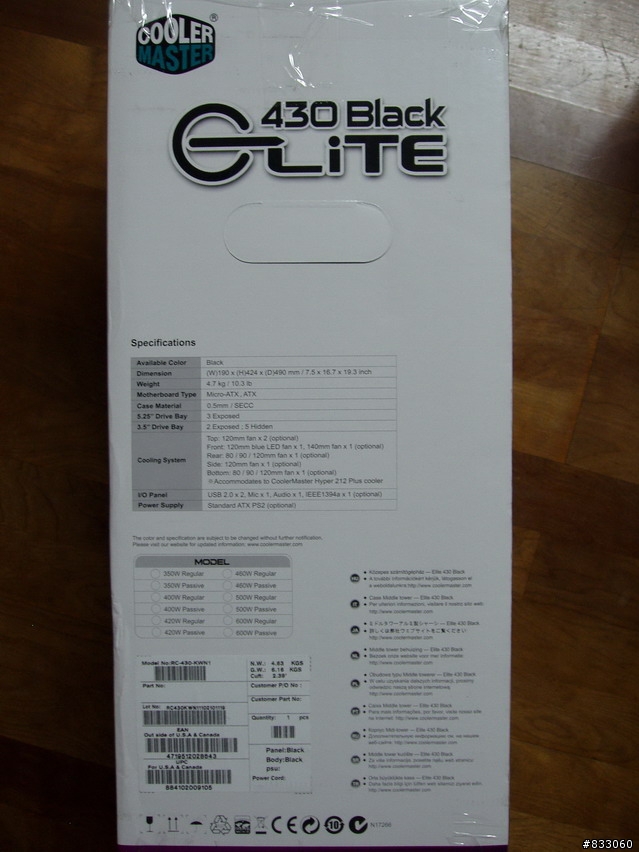

側邊則是規格諸元 跟機殼的尺寸，最下面則是一些安規標章

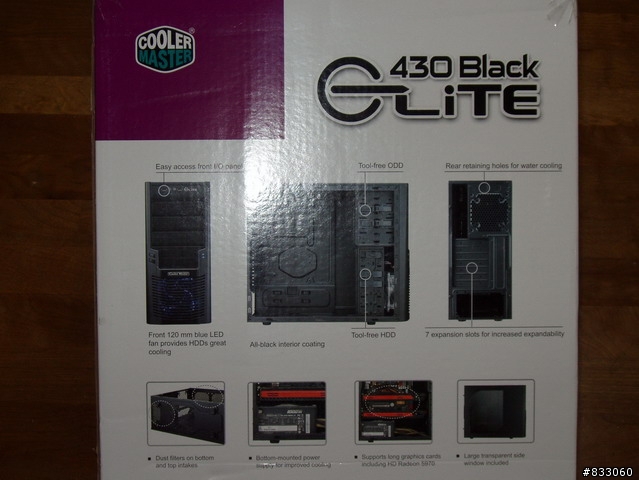

紙箱背後是430機殼規格介紹

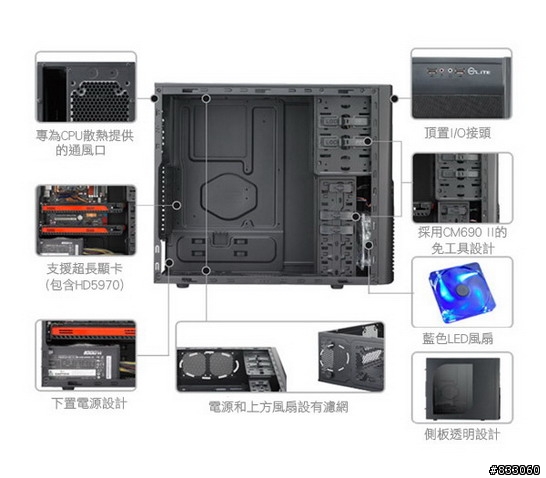

照片部份有點不清去網路找了一張接近的介紹圖表

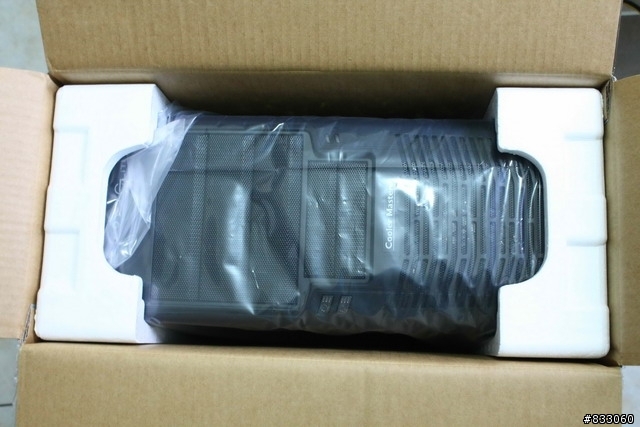

再來就是給它開箱啦!包裝保護得很好確保大家拿到產品時的滿意度

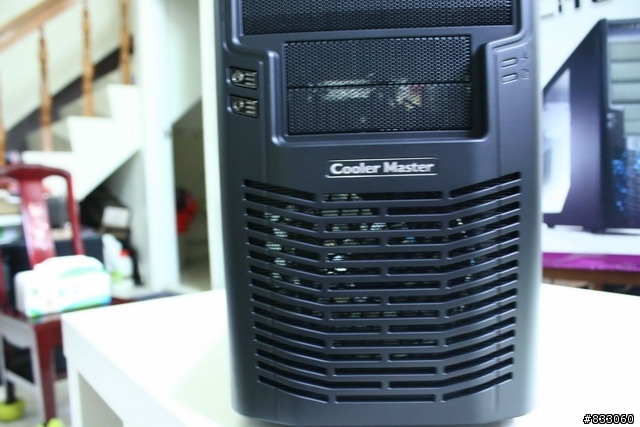

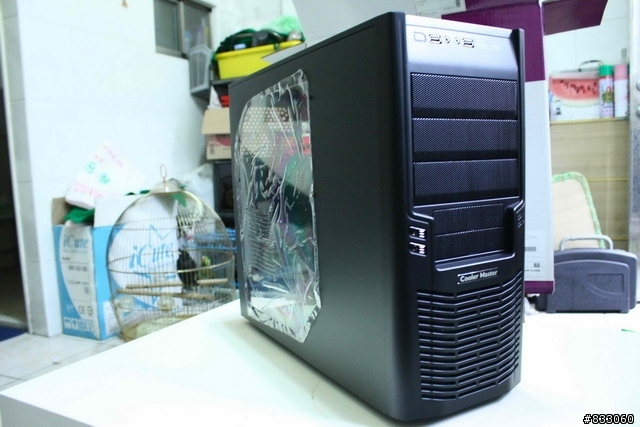

把保麗龍跟塑膠膜給拆了....映入眼簾的 就是大片透側的黑化430啦,下方進氣口打上CM LOGO外觀是三大二小,最上方的是I/O接孔

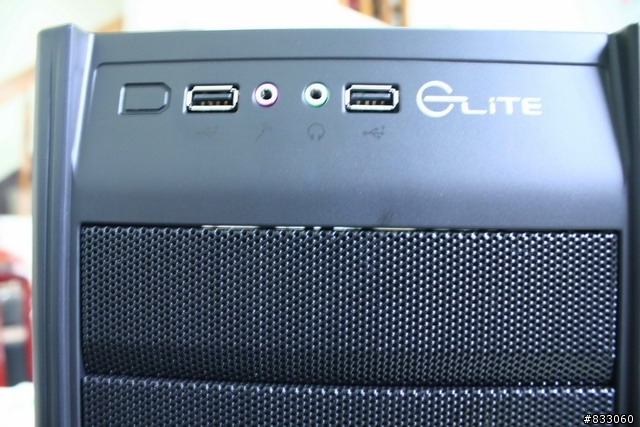

最上方的頂部的I/O提供兩組USB 還有HD AUDIO插頭...1394開孔沒挖洞
置中的左手邊是Power-Reset上下排列，按鍵給人的感覺質感很不錯!按壓力道的回饋小弟認為很扎實（感覺很耐用!不會沒多久就軟了）在另一邊的是藍色訊息燈號!

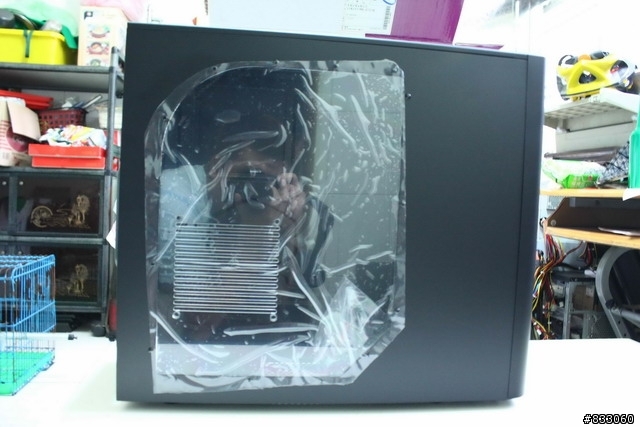

側板上是大面積的透側可上12公分的風扇（有沒有690II的縮小版感覺咧
)

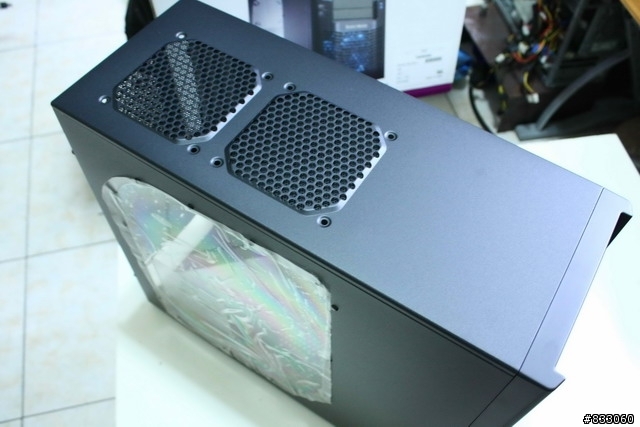

上方則是12公分兩組預留的風扇孔加濾網
可拆式的(夠透氣吧）

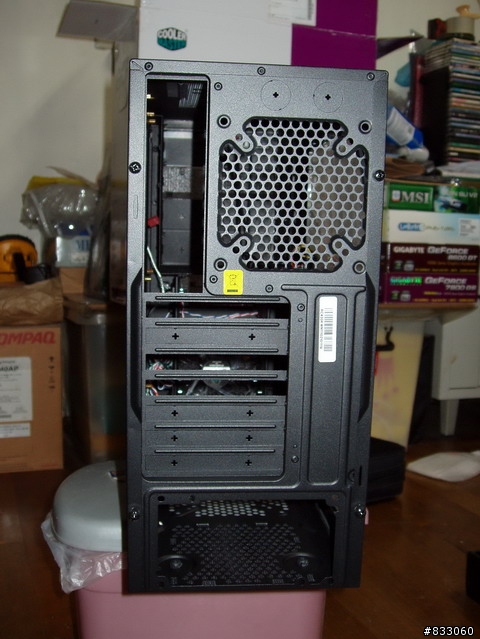

後面系統出風口可上8-9-12三種規格的風扇(自購)!上方是兩個水冷預留孔!下置式電源設計讓機殼更穩固! 兩邊側板都是用手鎖黑化螺絲固定的 相當好拆(因為這張照片是補拍的所以後檔板被拆下幾塊!原廠是
完整的別誤會啊
)

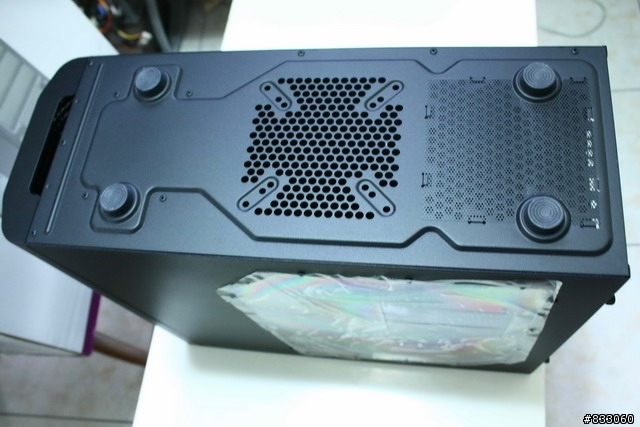

翻過來看一下他的底座 雖然不是高級音響腳座 但是這墊高1.5公分塑膠腳耐磨抗震應該也是不錯啦....下方還可以裝上8-9-12三種規格的風扇(自購)不過少了濾網設計灰塵可能比較容易上吸! Power進出氣孔的部份到是有濾網設計(少吸點灰塵提高Power壽命!讚)

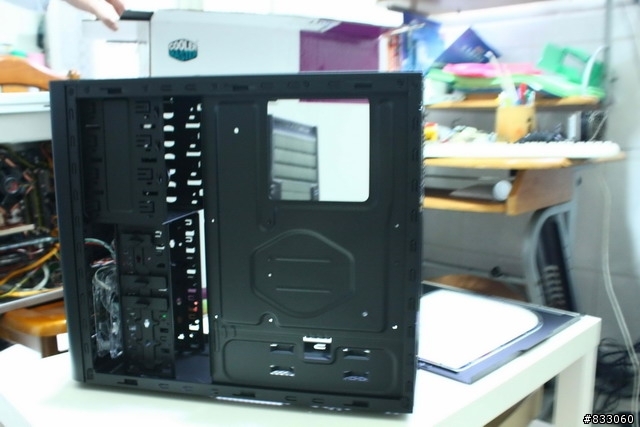

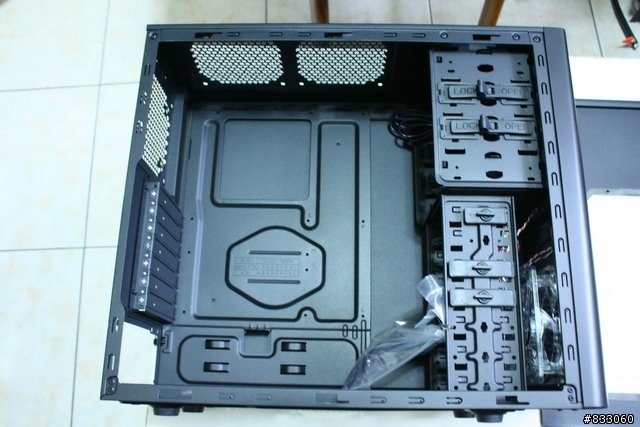

再來 就是把它扒光了吧....內部全黑化設計 CPU背板開孔 清換CPU散熱器跟強化背板都不用愁啦~讚 在內部也利用 690 II最新的免工具設計，不需擔心拆裝的問題，硬諜是以往橫式的安裝跟有直式抽取的略有不同!最多可安裝7顆3.5"硬碟，不過也因為這樣的設計反而可支援目前市面上大部份的怪獸級顯示卡(包含HD5970這點等等可以量一下)，可安裝多達6顆風扇(含透側)加強機殼散熱效果，不過在安裝時發現了一些小問題等等容後在序,隨機零件包綁硬碟架上

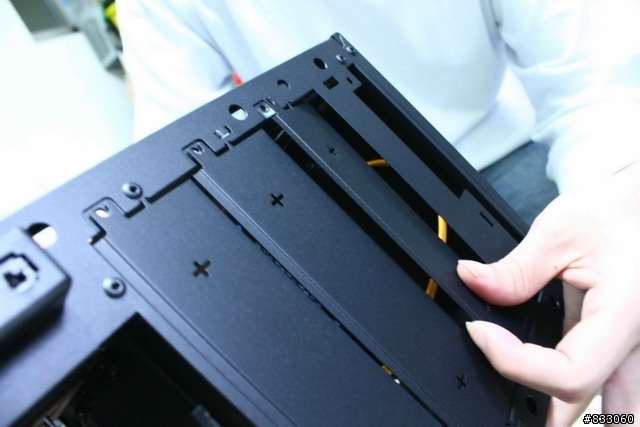

很眼熟吧690 II上最新的免螺絲設計往後壓就鎖上啦!一點都不費力!穩定度也不錯

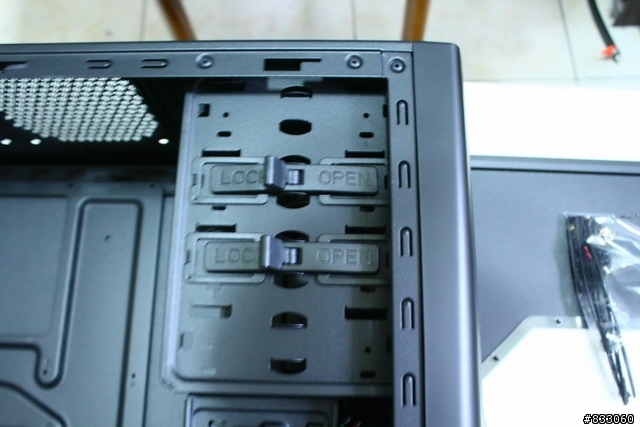

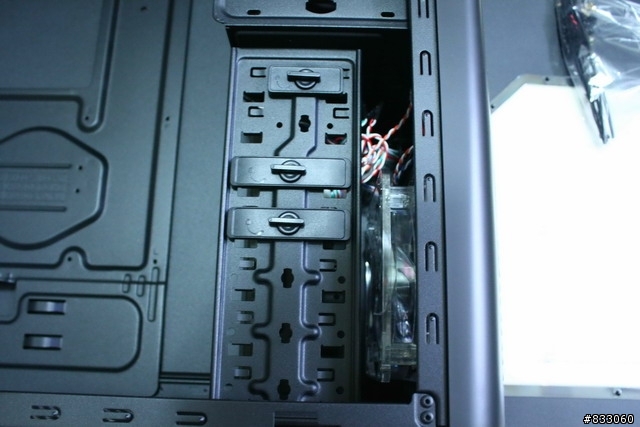

橫式放置的硬諜跟1.44磁碟機架上也是免螺絲設計可依指示方向鬆緊安置，不過只有3組在多就要鎖螺絲啦，在硬碟前安置12公分的CM藍光扇上機測試的散熱效果不錯

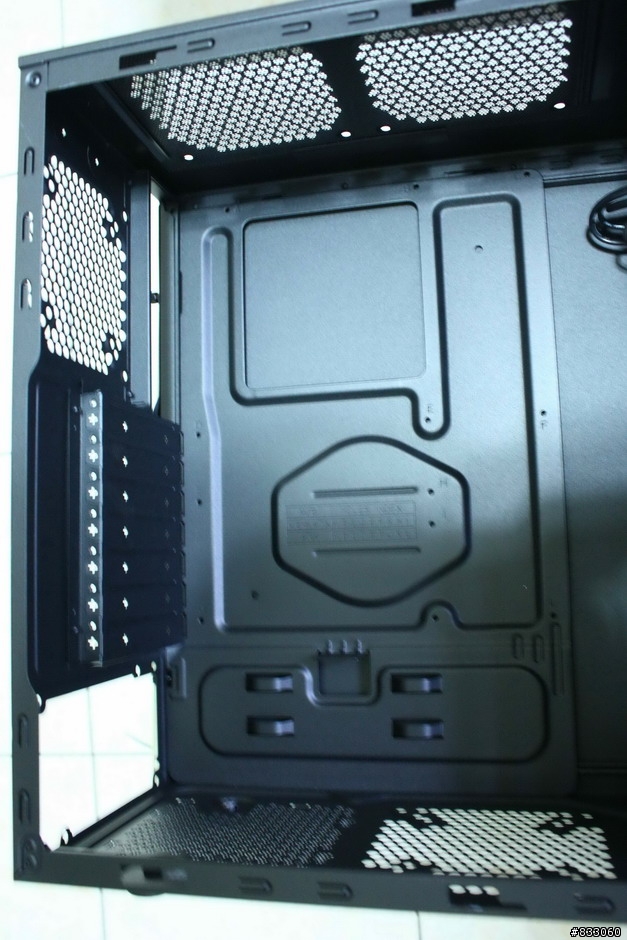

再來看一下固定主機板的地方 有貼心的鎖點指示! 上方的是雙12公分通風孔有慮網的喔，下方口字就是CPU背板開孔 讚~

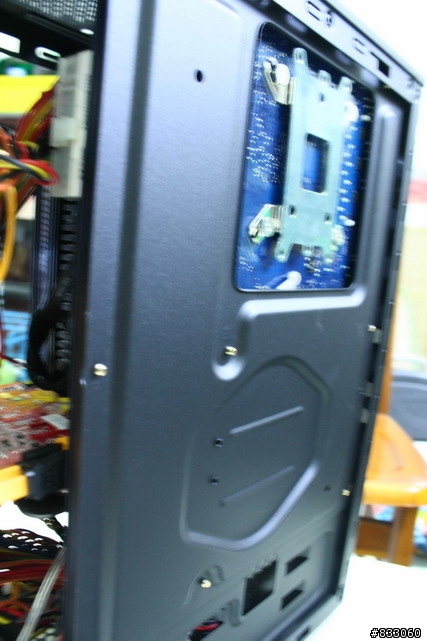

另一邊拆掉側蓋的圖! CPU背板開孔夠大
整個視覺穿透到後面~不過眼尖的版大們大該也發現到中小型機殼共通的毛病(每牌都差不多)!背板沒啥走線空間下張照片看就更明顯了!
背板沒啥走線空間,背板跟側板大概只有0.5公分（這價位的每牌都差不多的通病所以應該無傷大雅）!不過可以看的出CPU背板開孔夠大夠準拆裝CPU散熱器跟強化背板都很方便

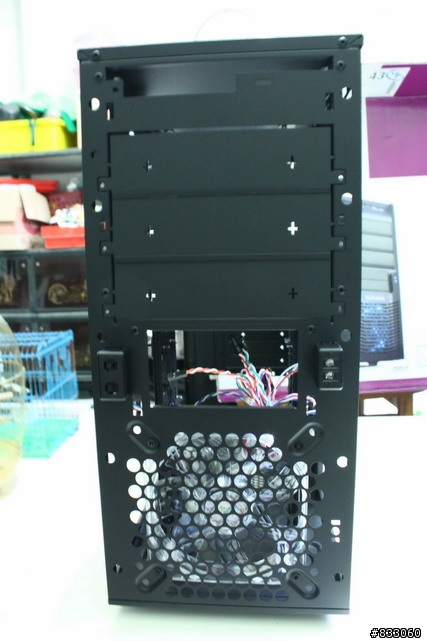

再來是正面卸下面板的視圖啦 光碟機安裝時需折掉黑化的鐵板!下面是安置12公分藍光扇的地方,你如果覺的12公分不夠大沒關係可以裝14公分的喔
!有預留孔喔!
光碟機安裝時需折掉黑化的檔板!不過你如果今天覺的裝的位置不滿意
沒檔板了怎麼辦
????沒關係折下的鐵板上有設計螺絲孔可以在鎖回去喔!哈!這到是少見的特殊設計

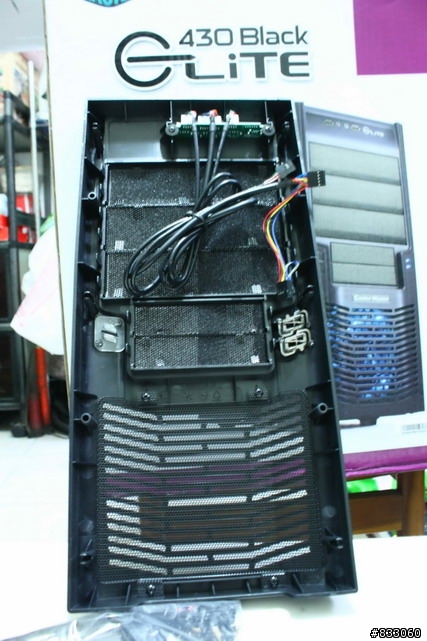

面板上有兩組USB 還有HD AUDIO跟ac97插頭連接線，下方光碟機安裝面板上有濾網的設計!前風扇進氣部份也有濾網!小地方設計的滿貼心的!

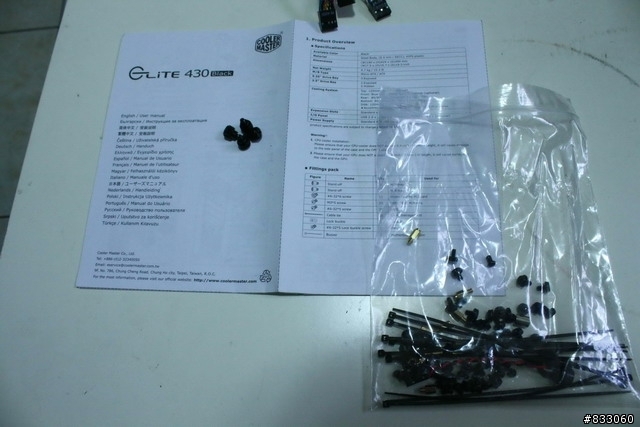

裝機前總需要檢查一下配件包，跟看一下說明說嘛(雖說是多國語言版本,不過圖說大部份是簡體字)!全黑化螺絲!黑束線!

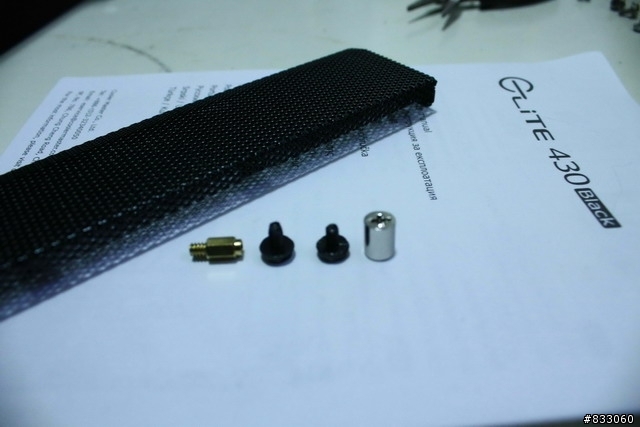

還有一項貼心的小工具 銀色那顆是銅柱的套筒，能搭配在一般十字起子使用….讚
（真感動以往都只出現在CM的強化背板跟散熱套件組中這次連機殼都附上了，不過話說我都鎖了一半才發現害我之前鎖的很辛苦）還有注意一下螺絲跟銅柱的規格別看到黑化就整個很開心的硬鎖這可是會滑牙或是傷到板子的

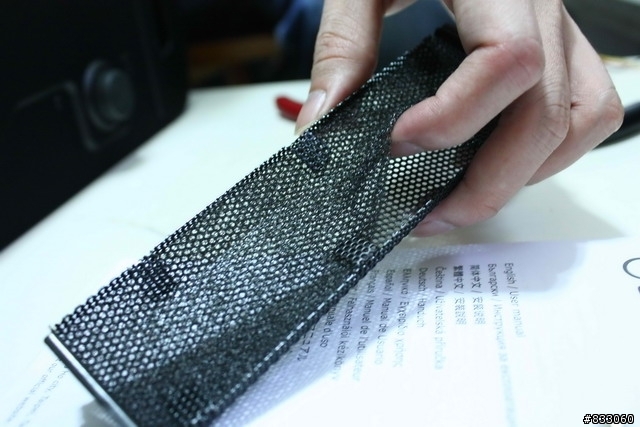

面板檔板是網狀鐵材內有濾網設計
!細部都有注意到喔

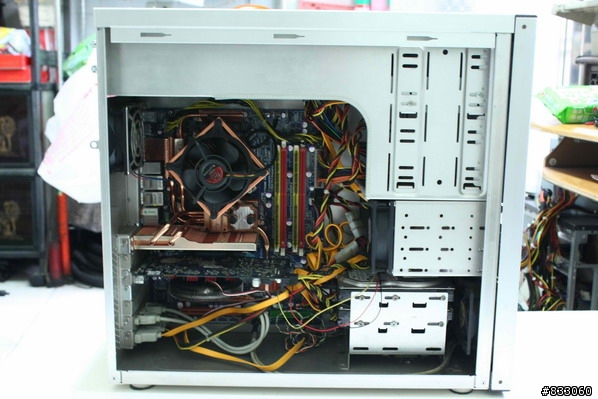

看一下舊機圖-聯力6-7年前的型號了中型全鋁殼不過側板沒開孔!所以不能上側板純吸灰塵外帶吸引喜歡熱源的小動物
硬體套件 !舊海韻600W線跟山一樣高啊Tt-8公分全銅CPU散熱器!技嘉EP45-EXTREME主機板搭IntelQ6700會小操一下
!所以這次想換成12公分的CM212 Plus那知大家都沒貨,只好跟在電腦公司工作的朋友借測一下

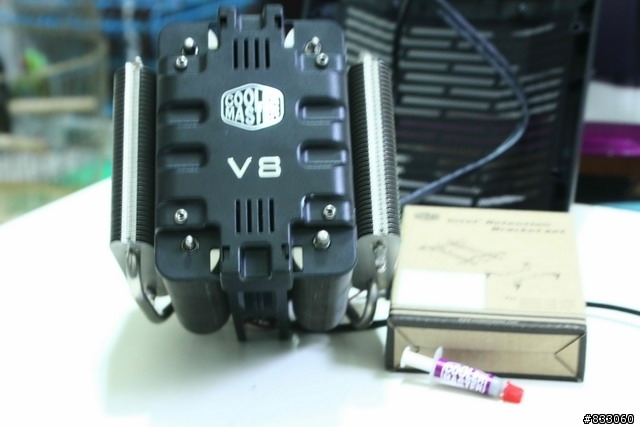

友情贊助的Cooler Master V8跟強化背板組連CM的散熱膏都附上了(真是就感心內，感恩啦
)

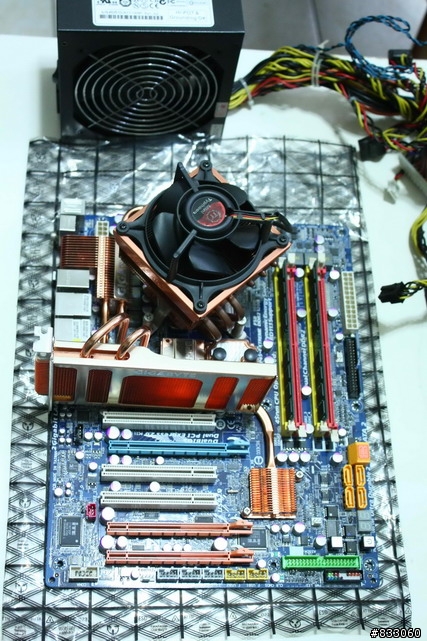

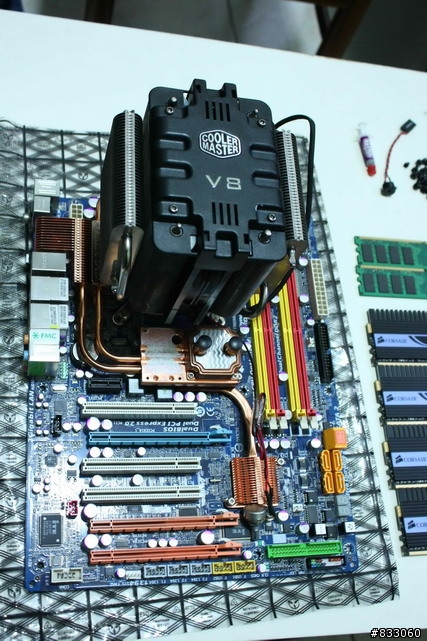

散熱器裝上主機板

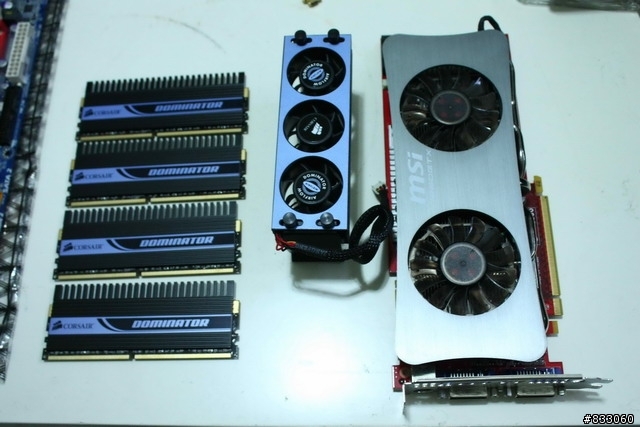

海盜記憶體搭記憶體散熱器跟微星260GTX-OCSP 雙風扇版實測一下機殼空間跟散熱能力

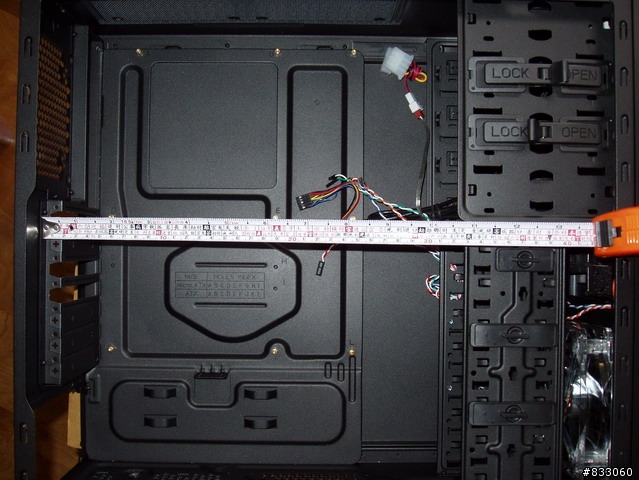

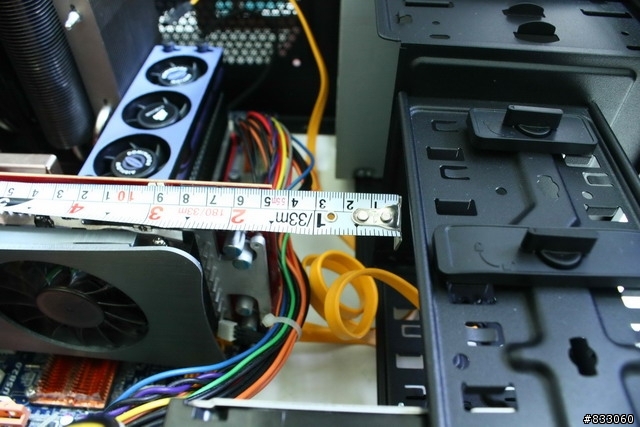

來個機殼內部空間丈量吧!後檔板到硬碟架的長度是32.5-33公分左右(怪獸卡應該放進去喔 只要閃過硬碟更長的也進的去
)

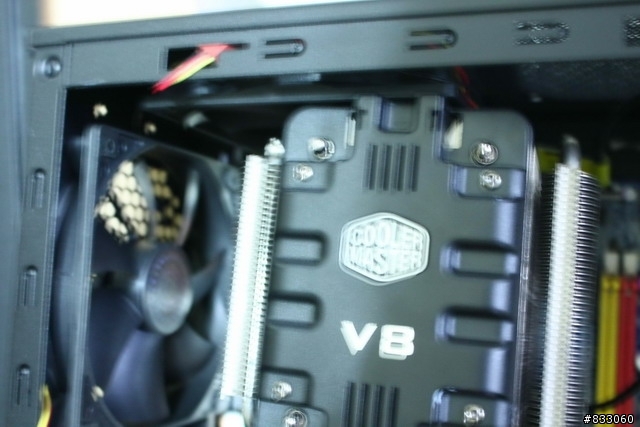

上機啦，發現問題出現!因為在機殼上方先裝上12公分的散熱風扇，主機板上使用12公分的塔型散熱器會直接卡上!結論430如果使用12公分cpu塔型散熱器上方的兩組12公分都不能上(不然可能要找一下12公分看有沒薄型的風扇)，如果是原廠的風扇就沒這個問題能直上兩個12公分散熱風扇!

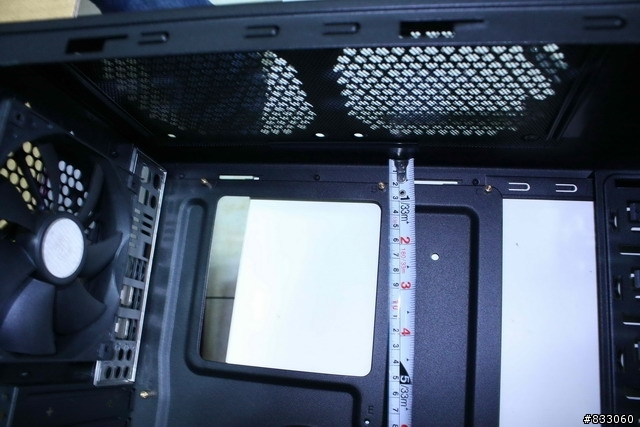

拿下主機板看一下原因吧，主機板鎖點跟頂部散熱孔中心點是2cm所以如果您的散熱器大小超過主機板鎖點的大概都只能放棄頂端的風扇安裝

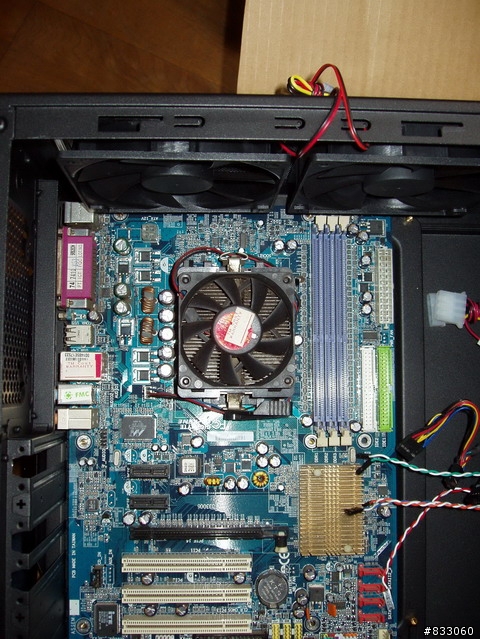

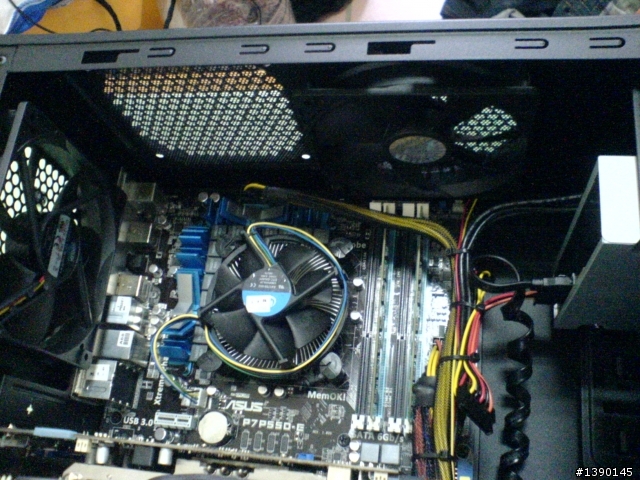

比照一下原廠散熱主機板，安裝兩個散熱風扇的狀態，第二組風扇跟記憶體插槽切齊!高度距離是0.9cm，主機板跟風扇距離是3公分，所以只要主機板散熱模組不高過3cm應該都可以直上（X58A-UD7這類就不行）風扇蓋過主機板1.4 cm，所以基本上原廠板搭原廠散熱器跟8公分的塔型散熱器也沒問題
上機後先來個微星260GTX-OCSP 雙風扇版實測一下機殼空間距離,差5CM的距離頂到硬碟架!硬碟裝在下面所以閃過去啦

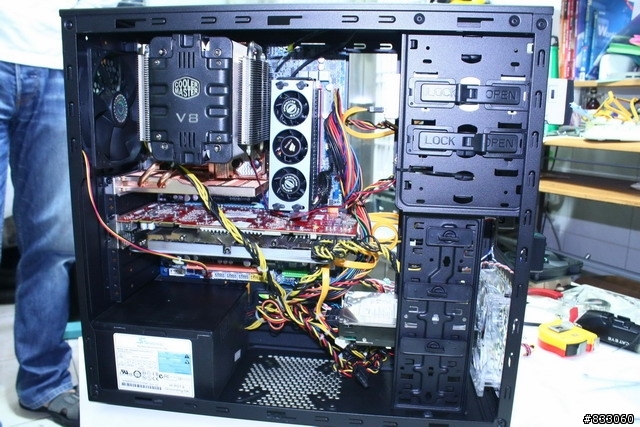

在來就是完整的上機圖,舊海韻600W線真的好大一捆怎麼整還是一堆
!大概只有換上模組化的電源才能改善,不過這也是這級距機殼的通病比較版上開箱的守護者*耀越V3*銀欣PS05B*偉訓 HEC-66RC沒一咖能閃過(不過中小型機殼就是這樣應該無傷大雅啦)要改變只能在多花些小朋友買更大的機殼啦!
一陣手忙腳亂後!裝箱上機啦!

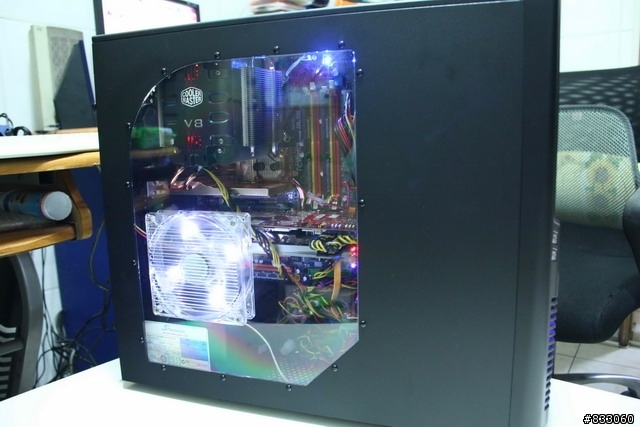

開機給它閃一下!透側就是不一樣有沒有感覺像690II縮小版啊(請各位版大忽略那陀電源線
)

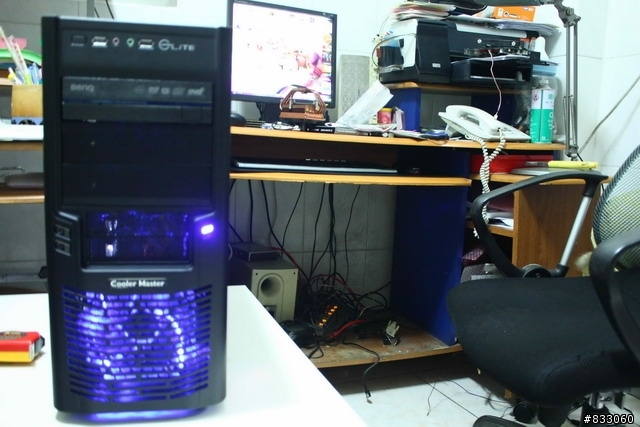

來個正面視圖看一下"就是那個"光"藍光CM扇給它亮起來
上機跑一下軟體測一下溫度

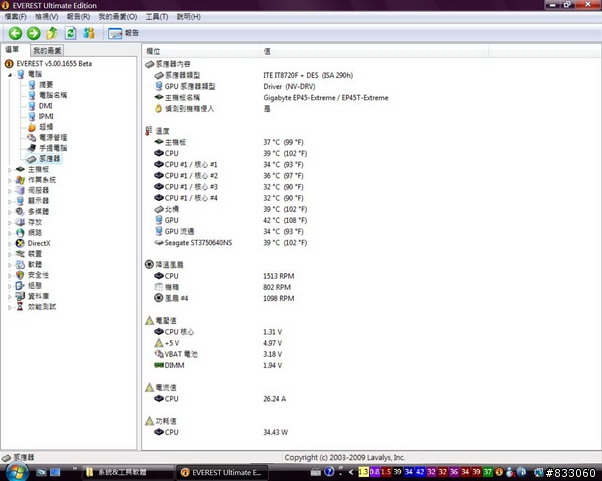

看一下開機後的待機溫度吧

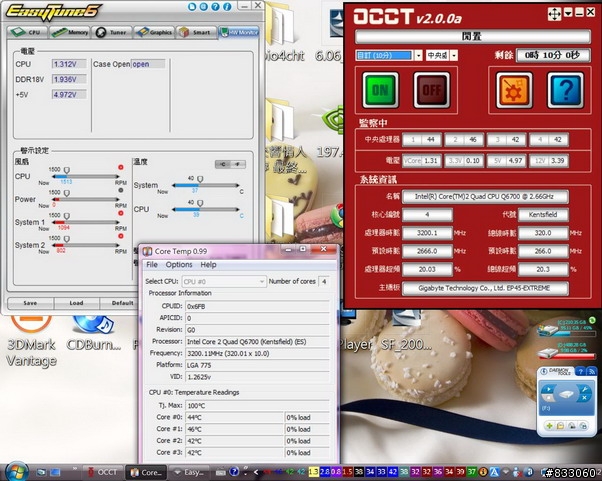

來個OCCT待機圖!4個核心中最高是46度最低是42度

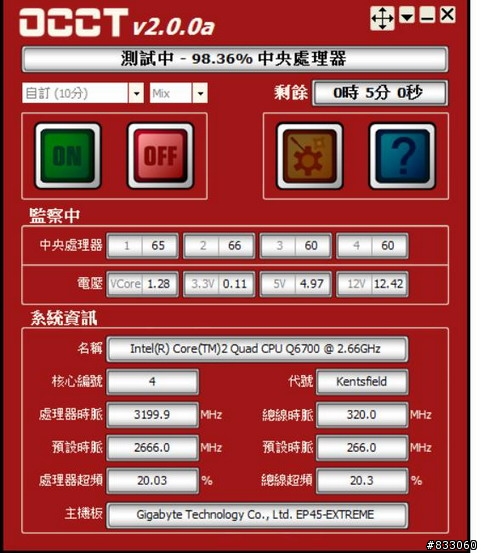

OCCT燒機個5分鐘圖,4個核心中最高是66度最低是60度

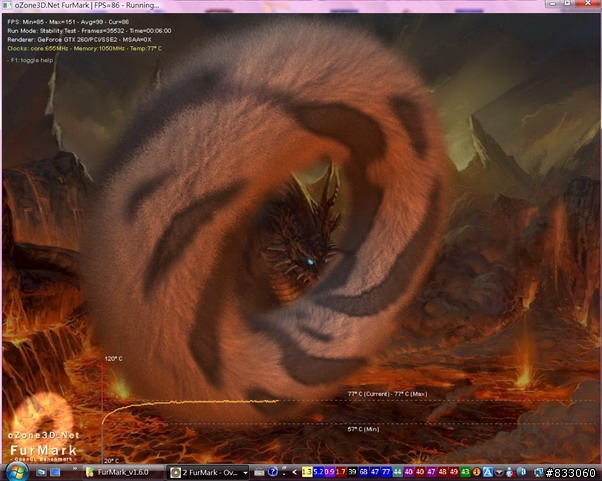

再來上道甜甜圈6分鐘穩定溫度圖吧,在室溫26度下顯示卡燒機6分鐘穩定在77度
以上是整機3組12公分風扇(前1-側1-後1)的基本測試!用上12公分塔型的散熱器也能順利蓋上側蓋
,不管是待機跟使用上的溫度都表現不錯,風切聲也算安靜,全機黑化又有透測!有690II縮小版的味道定價1.5K內算是一款C/P質不錯的殼啦!雖然不是無缺點但是在這價位來說那些部份還在能接受的範圍!我朋友這個買家開心的很他可以邊打SF邊從透側看它EP45-EXTREME主機板黃金色的散熱排,說這樣打起電腦來都特別有FU
以上就是小弟的首發開箱啦
),對於硬碟散熱溫度的幫助不一定成正比!所以我個人覺的還不錯啦!
