ATI的HD4000系列顯示卡，甚至即將上市的5000系列顯示卡，核心晶片製程越來越精良
，效能越來越好，以高階顯示卡來說，耗電量與發熱量總是不斷的上升，這是為了應付遊戲廠商所推出的PC遊戲
當然噪音與散熱在原廠的散熱設計理念下，是無法同時兼顧的，除非改造顯示卡散熱器，不然別無它法
利民Thermalright每年不斷的推出新產品，為了因應各種發熱量極高的GPU&CPU
就以ATI的HD4890來說，這張是目前ATI系列裡面高階顯示卡的其中一款
但是可別小看它的發熱量，4870的發熱量已經夠可怕了，4890核心時脈的提升，發熱量更不可小看
雖然原廠散熱器，可以全年無休的讓顯示卡持續運作，但是噪音卻相當驚人
從原廠散熱器的設計來觀察，可以發現核心/記憶體/供電模組VRM，通通相連在一起
透過鼓風扇統一把熱帶離散熱鰭片，因此顯示卡全速運作時，這三個熱源溫度其實是差不多的，有點均溫的效果
相對的就會犧牲超頻性能，頂多原廠預設在往上超個50Mhz最多100MHz(風扇Auto情況下)
當初購買4890就是看在他的RV770晶片經過改良，降低雜訊干擾，高頻下也比4870穩定多
雖然很早之前就已購入Thermalright T-RAD2 散熱器，雖然降低了核心與記憶體溫度，但是供電模組VRM溫度實在太燙了
於是到改裝軍團購買VRM-R2(有分R1跟R2 稍後再介紹差別)，這產品等了好久終於上市了^_^，但是這價格可不便宜喔>_<...=
Cogage True Spirit一顆
當然利民Thermalright VRM-R1/2也是台灣製造啦
盒子一拆開就看到散熱器本體，說明書兩張，配件包*1，安裝前一定要看過說明書啦，圖文解說一看就懂
VRM-R2(左)現身了，首先跟HR-05IFX(右)比對一下身材，HR-05IFX小野火設計，散熱鰭片尖尖的
VRM-R2散熱鰭片外觀是以前HR-05的外觀，圓圓的邊緣看起來很樸實
散熱鰭片不會太密，可以再加購一顆低轉速的8公分風扇，就可達到最好的散熱效果
採用兩根6mm導熱管，導熱管與底座悍死，為了增加傳導效率
底部採用鋁材質，雖然沒有銅材質導熱來的好，但是透過導熱管把熱傳到散熱鰭片上
真正散熱區塊在散熱鰭片上，因此不太需要在底座上耗費太多工法
4890與4870的供電模組稍微有點不同(4890的供電數量比較多)，總共7個小晶片的發熱量不可小看!!
首先把配件內附的導熱膠放在VRM-R2的凹槽中，導熱膠的導熱率也是關鍵
厚度要剛剛好，重點就是要完全包覆晶體表面，彌補金屬底座與晶體之間的空隙
先試裝看看，清楚的看到晶體吻痕我才放心^_^
對齊好螺絲孔後，再把塑膠絕緣墊片放上去，螺絲鎖到底即可
鎖螺絲時左手固定住VRM-R2，右手拿螺絲起子把螺絲鎖上去
原本想直接把顯示卡放平，但是2 SOLT PCI檔板的關係，還是需要雙手一起施工
裝好後才發現底座那些洞洞是幹嘛用的，為了讓風可以透過洞幫助電感散熱
裝上去後正在想說...以後可不可以給5870使用!，雖然螺絲孔位置一樣，但有可能會被電容卡到..
把T-RAD2裝上去後，散熱鰭片與VRM-R2中間還留有一點點空隙，不用擔心卡到
這是之前沒有使用VRM-R2散熱器時，僅使用散熱片的貼法，晶體/SMD電容/電感都貼滿

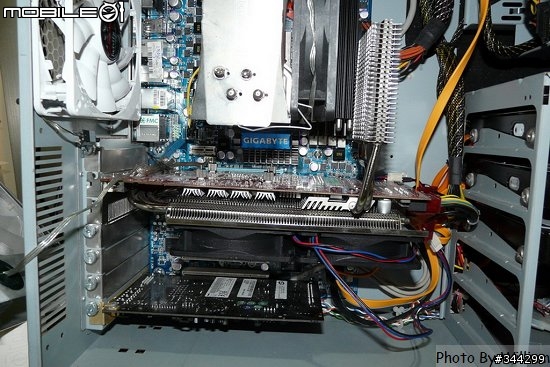

裝到Lancool PC-K7裡面!!看起來更壯觀嚕
首先不裝8公分風扇試試看效果如何
即使安裝VRM-R2也不會卡到有導熱管的記憶體，此記憶體為OCZ的Reaper DDR2-800
Thremalright VRM有分R1 / R2，我使用的是R2也就是跟CPU散熱器平行
R1的話則時跟CPU風扇垂直，散熱鰭片面對記憶體插槽，如有安裝記憶體風扇就只能使用R1
如想要讓供電模組VRM溫度更低一點，可以安裝一顆8公分的靜音風扇即可
安裝時把線扣插進散熱鰭片的孔裡，然後再把風扇扣住，線扣插後面的孔，薄扇1.5cm應該也可以使用
測試諸元
1. AM2 Phenom X4-B45(545開核) OC 3.6GHz
2. GA-MA785G-UD3H
3. OCZ Reaper DDR2-1100 2G*2
4. Enermax Modu 525W
5. WD6400AAKS*2 RAID0
6. Windows 7 X64
7. GPU-Z 0.3.4
8. Gpu Tool
9. Crysis Warhead Benchmarking tool 0.33
10.Furmark
11. 散熱膏:CK4960
12.於Lancool PC-K7 機殼內測試
13.室溫大約為30.5度
14.HIS 4890-1G DDR5公版卡~T-RAD2散熱器
測試分別為:僅使用散熱片 / 使用VRM-R2(無風扇) / 使用VRM-R2(8公分1500rpm)
測試:預設時脈僅使用散熱片
供電模組待機溫度(VDDC #1/#2/#3/ ??? #1/#2): 63 / 67 / 63 / 84 / 86
供電模組燒機溫度(VDDC #1/#2/#3/ ??? #1/#2): 111 / 114 / 118 / 112 / 108(點圖可看大圖)
測試:超頻 Core:970Mhz / Memory:1100Mhz 僅使用散熱片
供電模組待機溫度(VDDC #1/#2/#3/ ??? #1/#2): 64 / 68 / 70 / 91 / 92
供電模組燒機溫度(VDDC #1/#2/#3/ ??? #1/#2): 134 / 144 / 144 / 128 / 128(點圖可看大圖)
測試:預設時脈使用VRM-R2(無風扇)
供電模組待機溫度(VDDC #1/#2/#3/ ??? #1/#2): 43 / 47 / 47 / 55 / 56
供電模組燒機溫度(VDDC #1/#2/#3/ ??? #1/#2): 59 / 67 / 70 / 68 / 66(點圖可看大圖)
測試:預設時脈使用VRM-R2(8cm 1500rpm)
供電模組待機溫度(VDDC #1/#2/#3/ ??? #1/#2): 41 / 45 / 46 / 52 / 51
供電模組燒機溫度(VDDC #1/#2/#3/ ??? #1/#2): 51 / 59 / 64 / 61 / 60(點圖可看大圖)
測試:超頻 Core:970Mhz / Memory:1100Mhz 使用VRM-R2(8cm 1500rpm)
供電模組待機溫度(VDDC #1/#2/#3/ ??? #1/#2): 43 / 47 / 47 / 55 / 56
供電模組燒機溫度(VDDC #1/#2/#3/ ??? #1/#2): 59 / 67 / 70 / 68 / 66(點圖可看大圖)
接下來挑戰核心時脈1000Mhz...但是一跑Crysis就...螢幕紅掉了，重開機就好了!!還沒掛>_<
打開GPUTool跑穩定性測試發現....嚴重破圖...看來要加電壓了，GPUTool可針對VT1156(4890上的電壓控制器)
只要到Voltage選單裡大約加個0.05V電壓即可，預設電壓為1.3125V，加電壓後為1.3625V
最後就直接使用Furmark燒5分鐘吧，燒完以後很高興的跑去玩遊戲L4D(惡靈勢力)
但是玩有些遊戲例如蝙蝠俠試玩檔，玩到一半電壓會自己跳回1.3125V...導致玩到一半跳掉
後來才發現軟體加壓...似乎在跑有些遊戲時電壓會跑掉....，除非刷BIOS不然很難持續運作1GHz
測試:超頻Core:1000Mhz Memory:1150Mhz 使用VRM-R2(無風扇)
供電模組燒機溫度(VDDC #1/#2/#3/ ??? #1/#2): 69 / 80 / 80 / 78 / 78(點圖可看大圖)
一圖表來觀察...在還沒使用VRM-R2散熱器之前，光貼記憶體散熱片的溫度很可怕...
燒機溫度直接破百，雖然我已經這樣使用大約有2個月了，都沒有發生任何異狀
但是這樣超頻使用下的溫度，說實在的還是有點怕怕(點圖可看大圖)
總結:
透過Thermalright VRM-R2有效的降低4870/4890供電模組VRM的溫度
雖然VRM-R1/2的價格實在難以下手，但是以長期超頻為考量還是安裝吧
當然不一樣要配合T-RAD2一起使用啦，也可以搭配AC S1使用，另外一點比較可惜的是VRM-R2僅能只用在公版卡上
但相對的公版卡在超頻上幅度比其他非公版卡更好，甚至還可以透過軟體加壓，時脈更進一步的提升
但礙於軟體加壓的不穩定性，目前只能朝向刷BIOS的方式改變電壓
