[瘋狂測試]Cogage True Spirit 之話題散熱器!! 迎接1366新盟主!09年PK混戰篇!

今年的C/P值散熱器，真是繁多，支援性也相當豐富，看到改X首頁有利民的新產品上市
當然要趕快殺過去買啦，Cogage TRUE Spirit 新產品!!! Thermalright利民的副牌
因看到友站測試這顆可以打趴利民Ultra 120 Extreme系列，尤其是在LGA1366平台下
好奇心促使下，跟軍團長借了有的沒的散熱器(只要有支援LGA1366 都一起輪番測試)

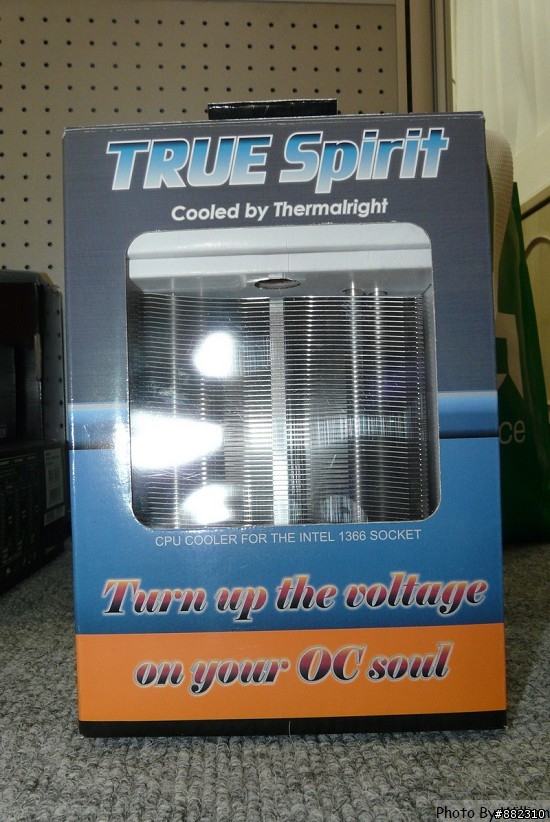

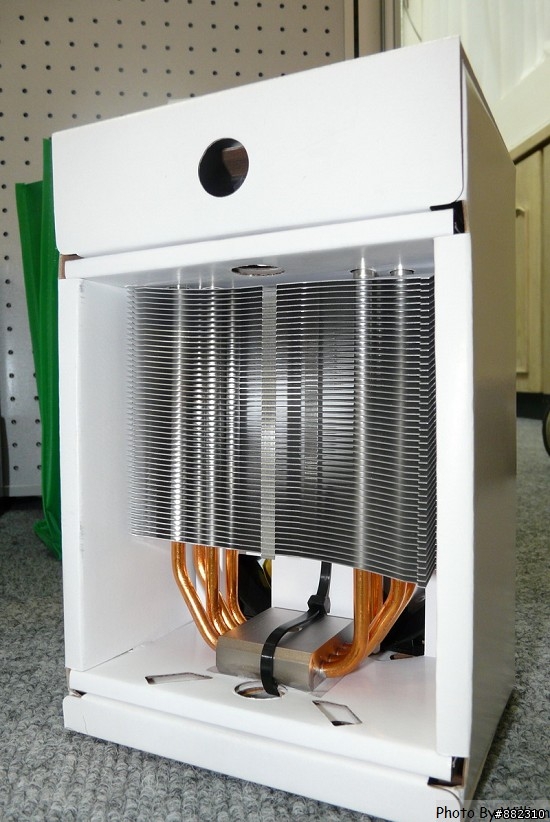

不囉唆，直接把散熱器從包裝拿出來，初次看到外觀時，還以為是Ultra-120A哩!!
不過說真的散熱鰭片的樣子真的是差不多


內附的風扇為，12公分PWM 1000rpm~1800rpm，軸承應該屬於普通液態軸承

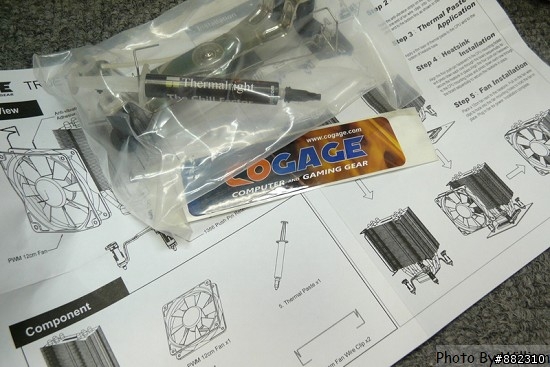

比較可惜的是，內附扣具只有LGA1366，如要使用在LGA775 1156/AM3，得要再購買利民的扣具

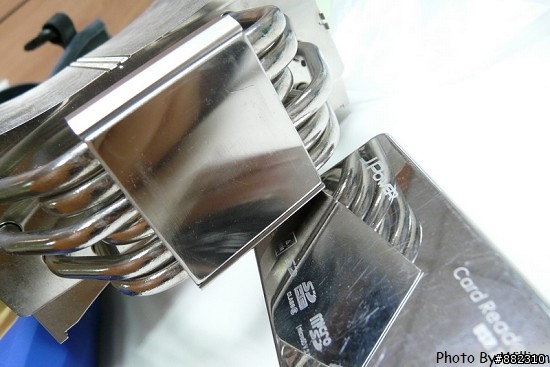

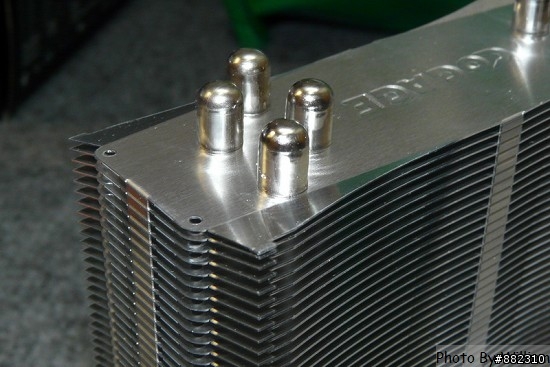

比較不一樣的地方導熱管收尾的地方，用套子套起來，所以可以大膽猜測散熱鰭片，是用堆疊的方式固定起來的

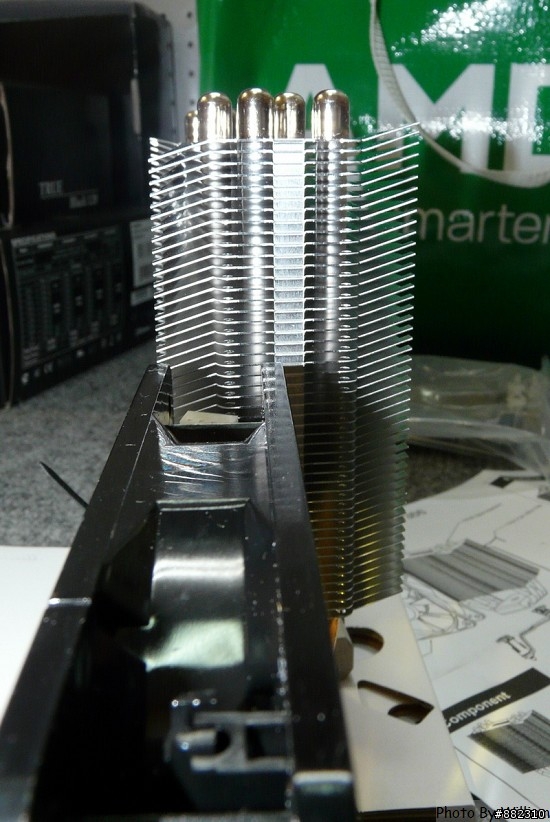

在厚度部分，可以發現比較小了，散熱鰭片面積也縮小許多，以風扇厚度為2.5公分來算
散熱器本身大約只有5公分多


底部由四根純銅導熱管所組成，導熱管並沒有鍍鎳處理

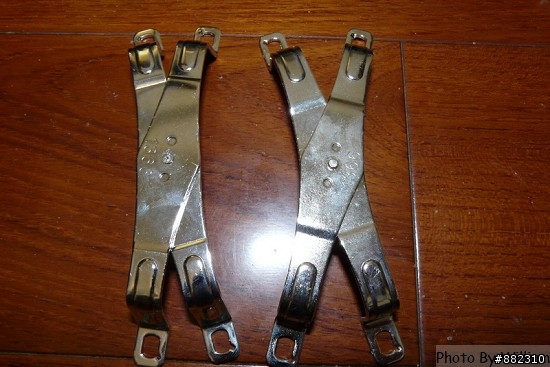

風扇扣具部分改善許多，以往都很難插進去


風扇裝上去的方式就跟，Ultra 120 系列安裝方式一樣

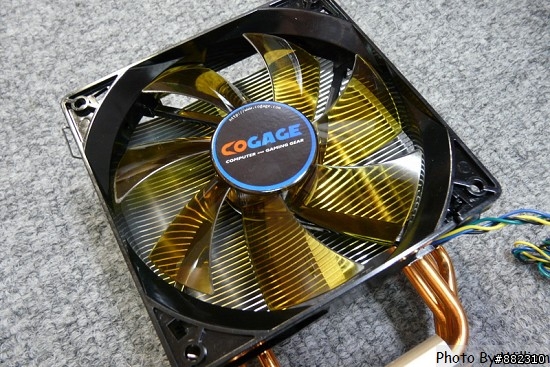

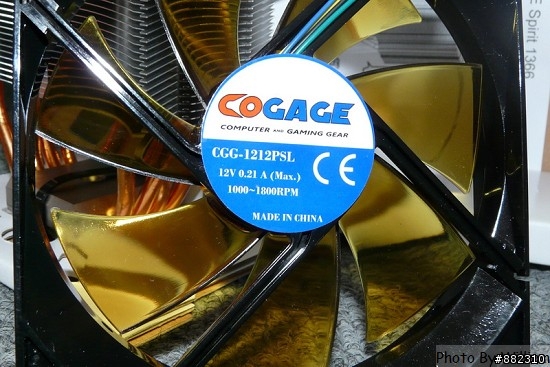

Cogage風扇的配色方式也蠻特別的


我發現在邊邊四個腳的地方，有點往中心點凸，加強中心點與CPU表面的接觸面積

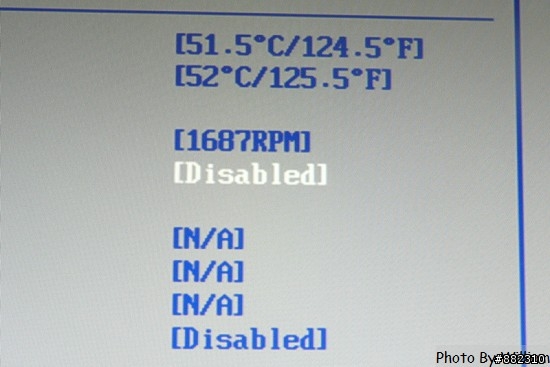

首先來觀察12公分PWM風扇最高轉速吧，大約落在1650~1687rpm之間，全部散熱器皆採用此風扇測試


測試諸元
1.ASUS P6T Deluxe
2.OCZ DDR3-1333 CL7 XMP
3.I7 920 D0 2.66G
4.ATI HD3450 512MB
5.Enermax Rev 850W
6.Windows 7 RC 7100 x86
7.IntelBurnTest v2.3 燒測軟體
8.Core Temp 0.99.5 溫度監控軟體

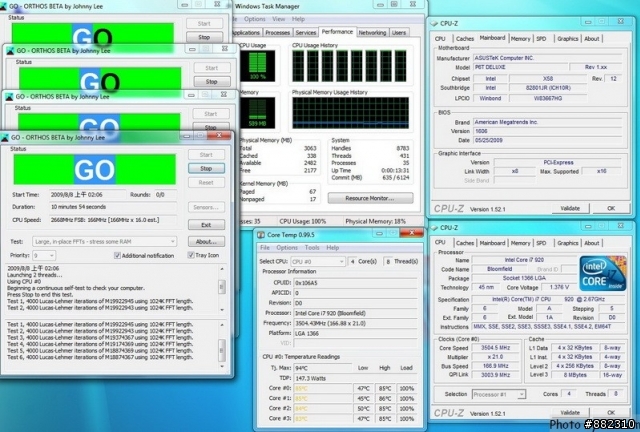

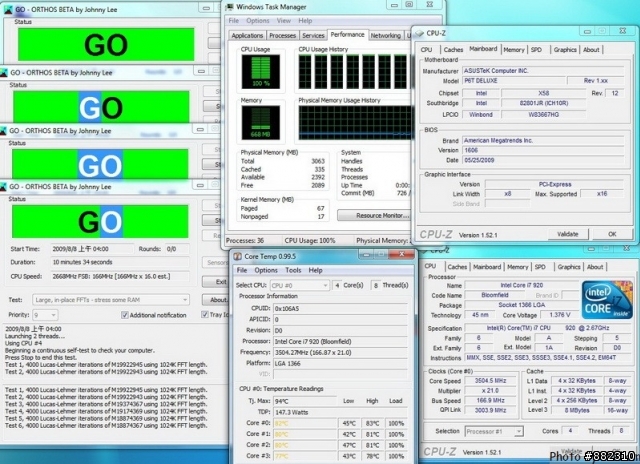

9.Orthos 燒測軟體
10.散熱膏AS5 (12g)
11.扣具採用利民LGA1366強化扣具+背板(利民/Cogage皆使用同款)
BIOS設定部分:
21*190 CPU主頻:3.98Ghz CPU Voltage :1.28125V

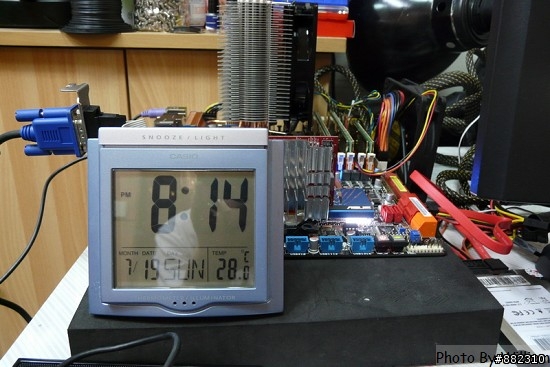

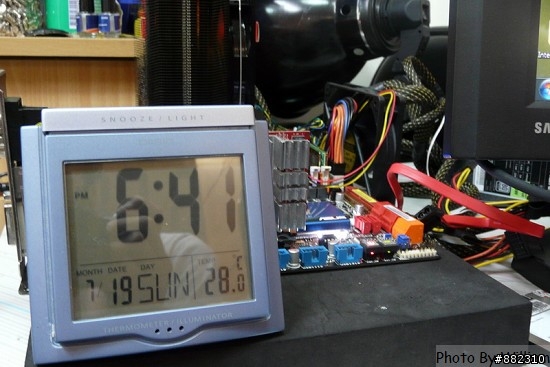

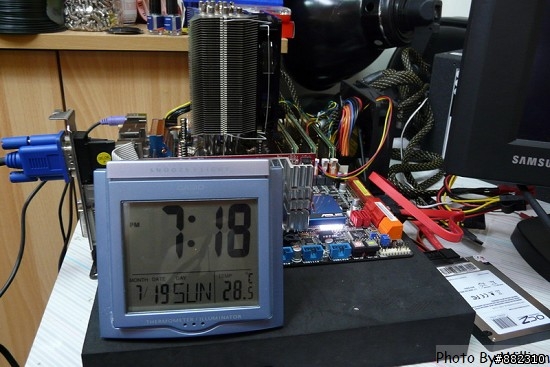

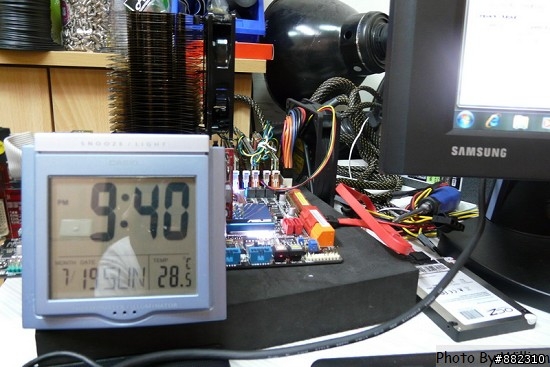

測試時間 7/19 下午6:41 室溫28度(有開冷氣)，在小房間測試，離冷氣大約5公尺

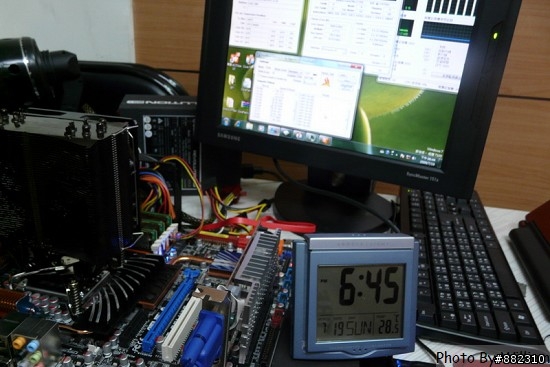

臨時測試平台，好擠喔，螢幕鍵盤主機都放在一起>_<

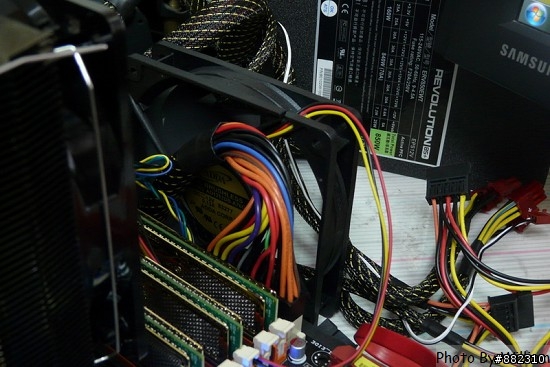

散熱器平行於主機板I/O，方向是對後方吹，前面我還放了一顆1500rpm的ADDA12公分風扇


話說測試前一天，我還在找這顆U的電壓值，後來一直無法上200外頻，才發現是主機板的問題
下面那個雞腿是買~雞腿便當!!結果啃完了才發現板子很雞助>_<


天呀!!!這都是要來PK的，這些散熱器都支援最新的LGA1366，牛舌餅是我的點心^_^

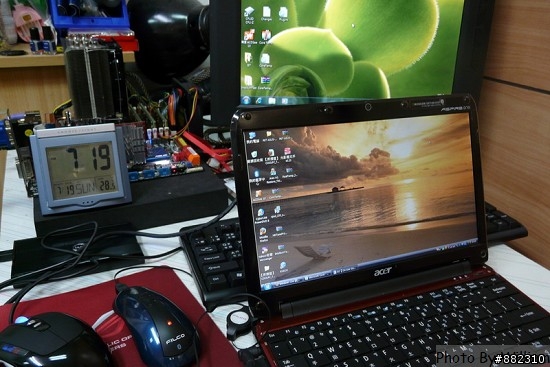

我的ACER ASPIRE ONE 751也準備好跟我一起奮戰了^_^


首先試測利民的Ultra-120 Extreme Ture Black 散熱膏採用的是CK4960

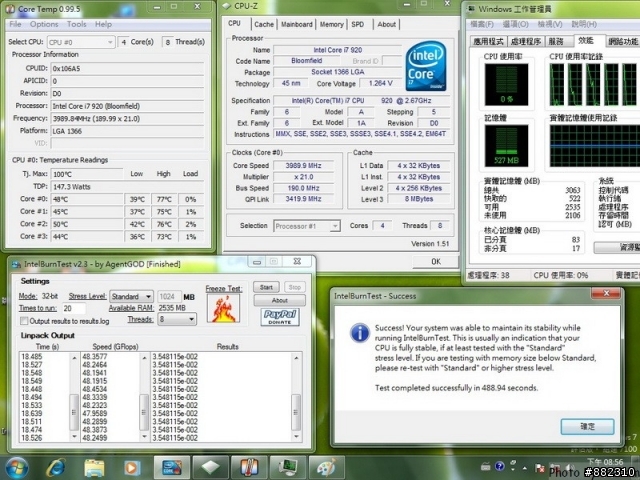

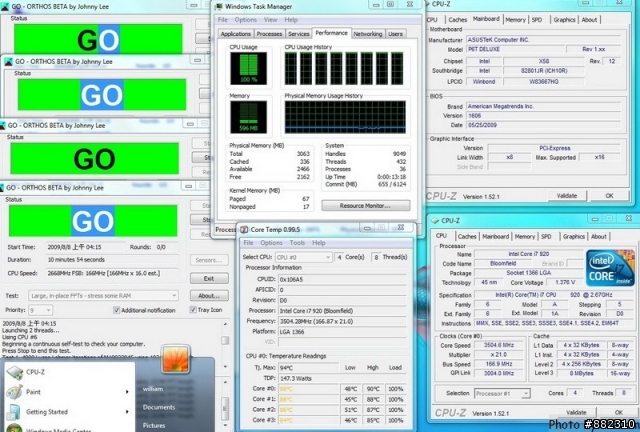

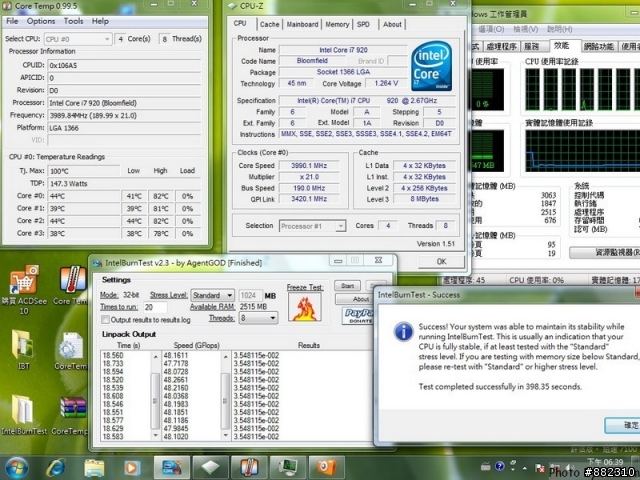

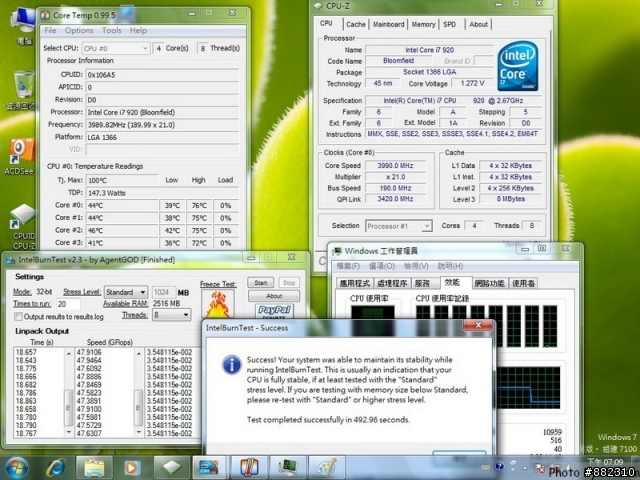

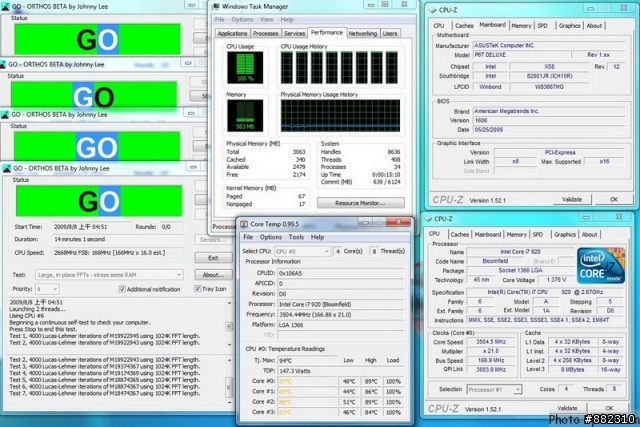

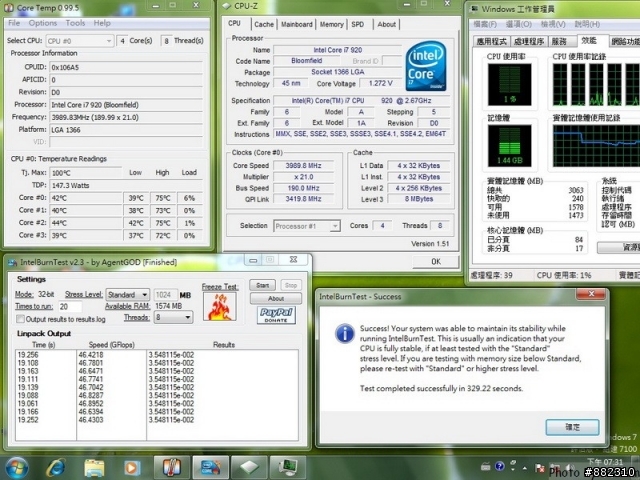

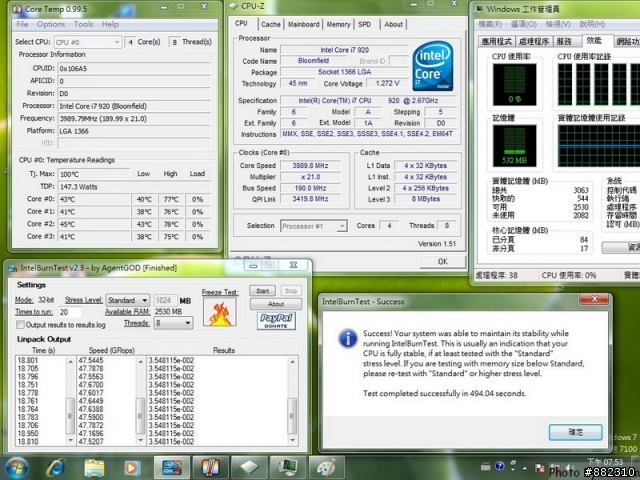

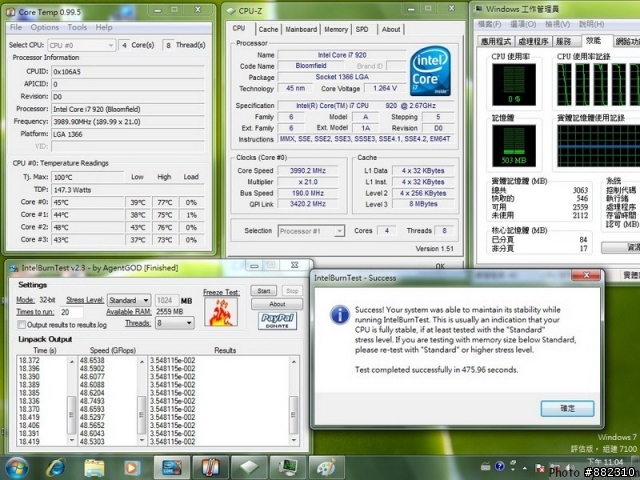

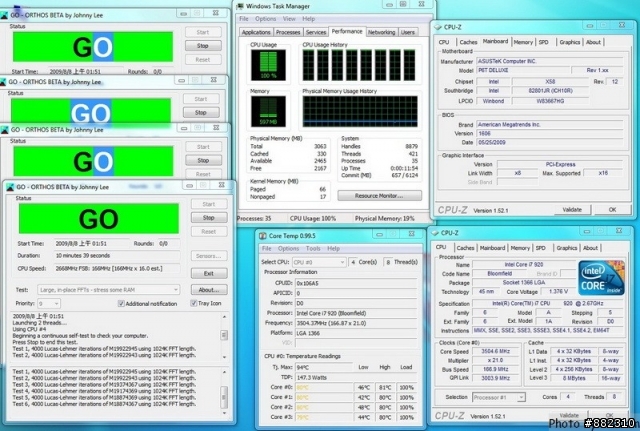

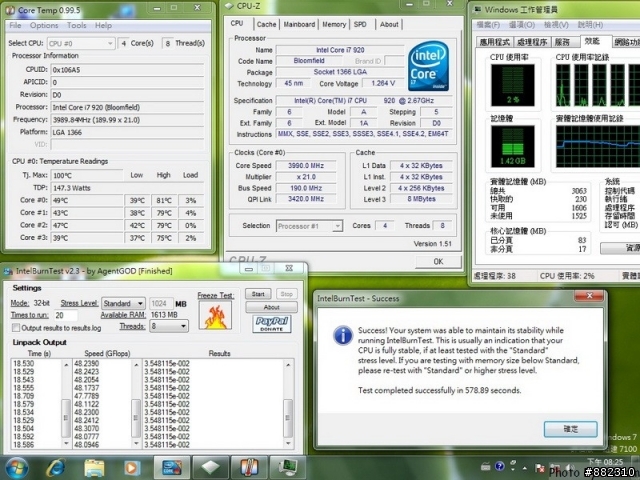

使用IntelBurnTest v2.3燒機測試 Sress Level:Standard Threads:8 執行20次
核心1~4分別為:82/81/82/78

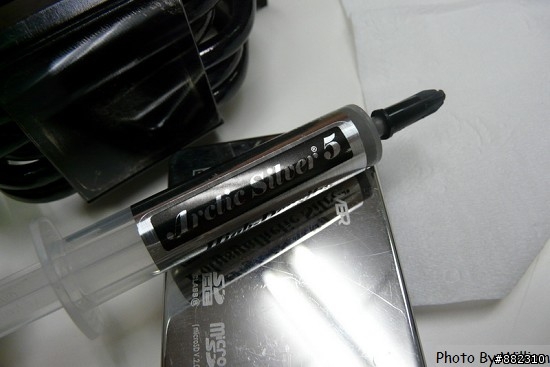

阿哩溫度怎那麼高!!!!! 於是去買一條全新的 AS5散熱膏12g

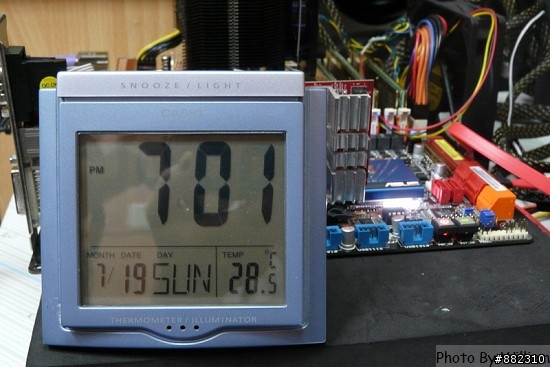

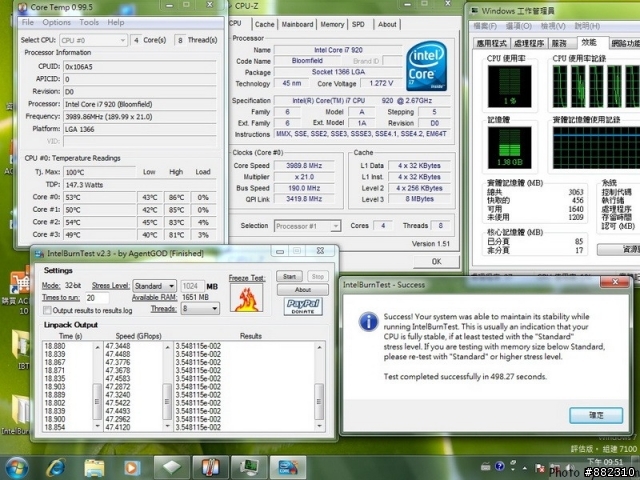

換好散熱膏，再重新測一次，室溫來到:28.5度


核心1~4分別為: 76/75/75/72 ，看來還是AS5散熱膏比較好!! 溫度居然有差5度!!!!


接下來上場的是，利民 Ultra 120 Extreme


室溫一樣保持在在28.5度


這顆Ultra 120 Extreme 歷經百戰!!!，部分散熱鰭片都有點氧化，不過並不影響效能


核心1~4分別為: 75/73/75/72 看來溫度表現跟全鍍鎳黑化的Ulrta 120 Black 差不多，部分核心反而低了1到2度




接下來是!!Cogage Ture Spirit 話題性散熱器!! 價格不但漂亮且還送風扇!!利民真的是彿心來^_^


室溫繼續保持在28度


為了方便安裝，使用的扣具是利民的LGA1366強化背板，螺絲鎖到底

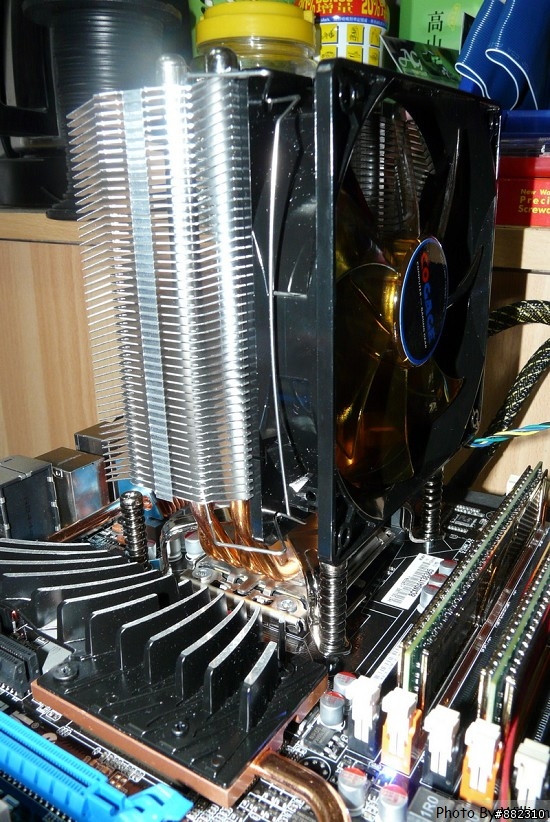

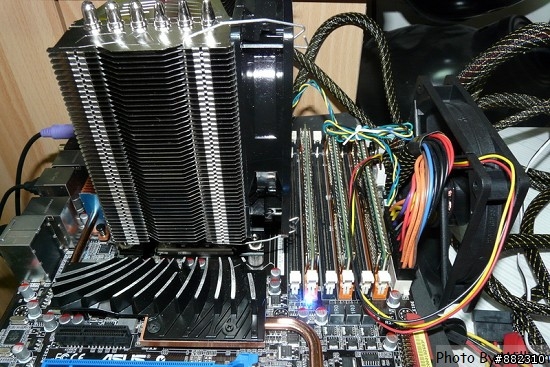

裝上去的感覺跟Ultra 120 Extreme差不多 只是少了兩根導熱管 散熱鰭片面積少了一些


核心1~4分別為: 77/76/78/75 跟Ultra 120 Extreme 多了2~3度左右

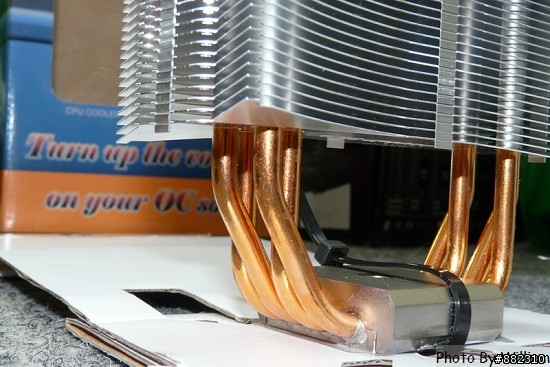

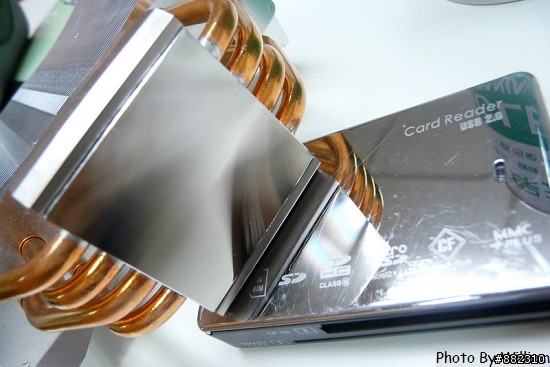

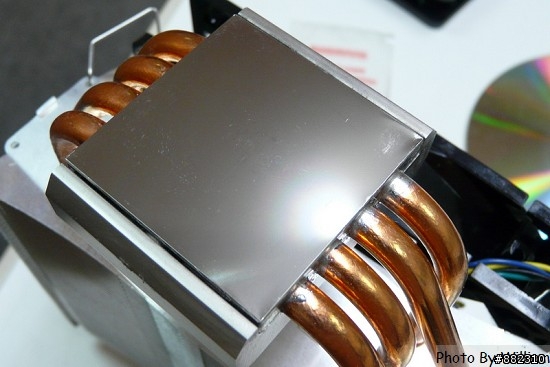

再來是THERMOLAB 由5跟6mm導熱管所組成，底部有如鏡子一般


室溫繼續保持!!在28度

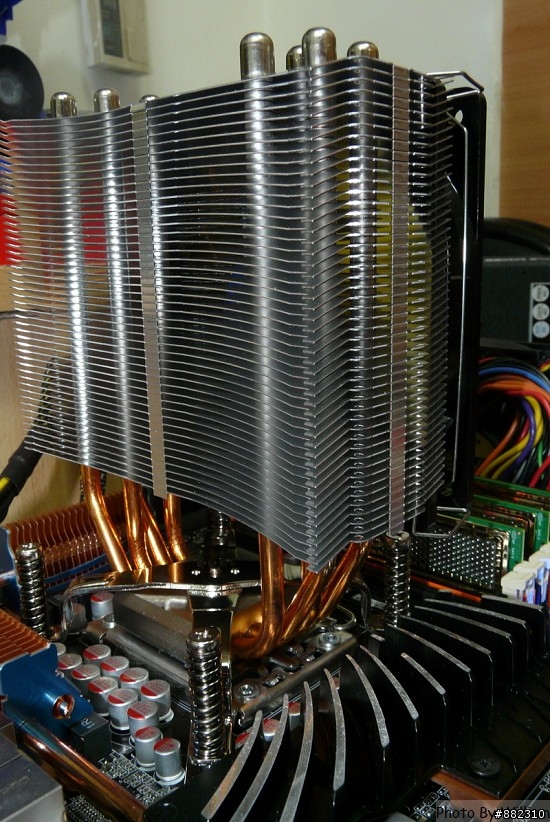

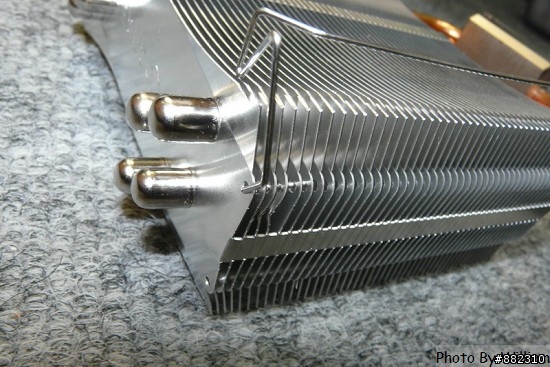

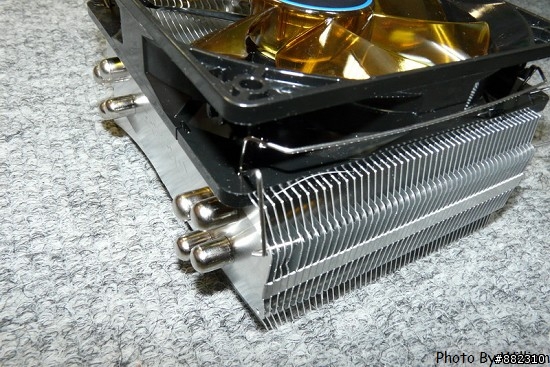

這散熱鰭片很壯觀喔~~~~風扇的扣具方式採用鐵絲來扣

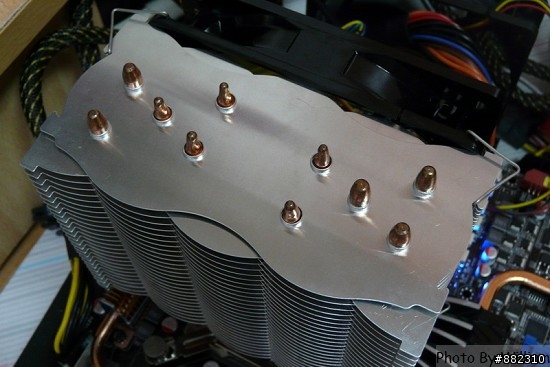

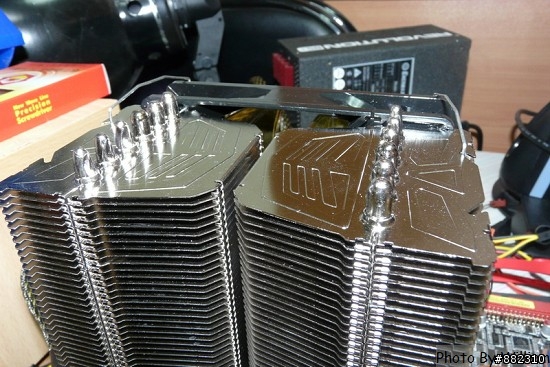

從頂部來看，真的很壯觀!!那麼散熱效能哩!!


底部扣具方式用螺帽的方式來鎖


核心1~4分別為: 81/79/79/75 看來散熱表現並不理想



再來是PROLIMA TECH Megahalems，由6跟6mm導熱管所組成


很好室溫繼續保持


風扇扣具方式，也差不多，利用鐵絲的方式來固定風扇

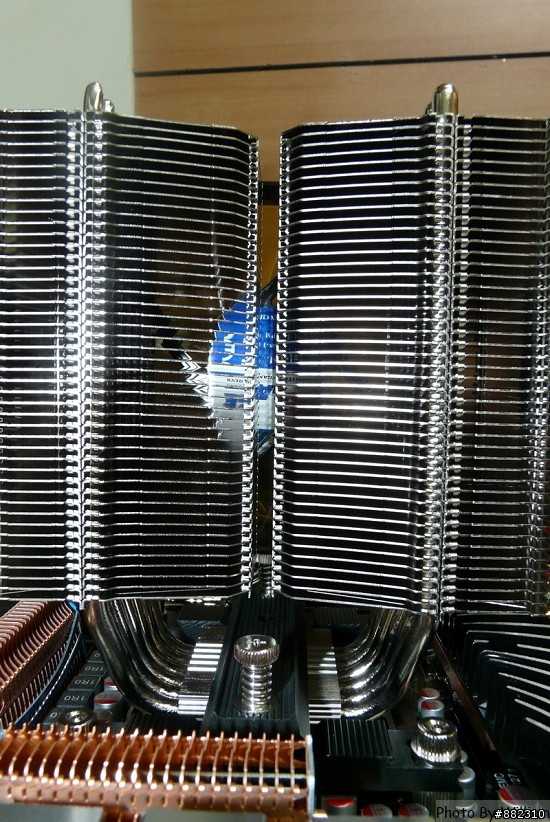

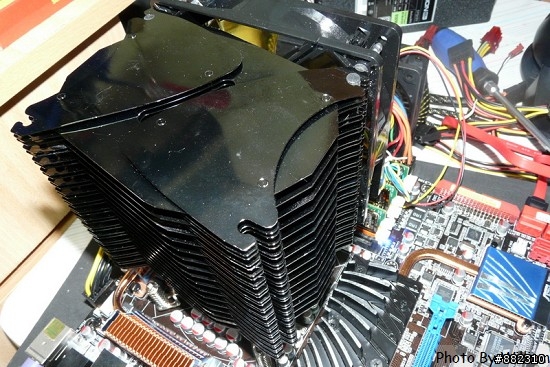

散熱鰭片空隙大約2~3mm中間來開一個洞，感覺像CM Hyper 212的設計

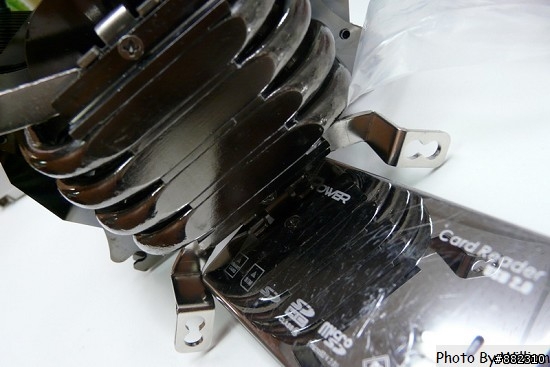

散熱鰭片的圖案!!這根本是變形金剛咩

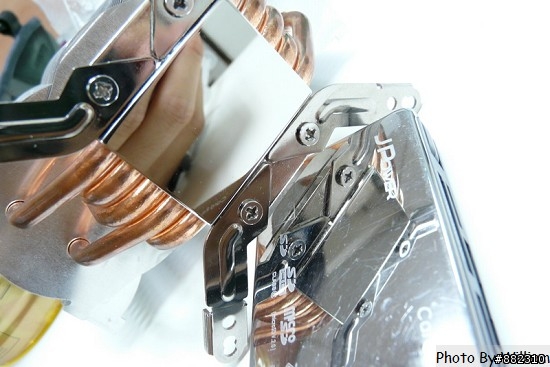

這扣具的固定方式有點像利民的IFX-14的固定方法，固定的非常穩固


核心1~4分別為 77/75/76/73 我的媽呀!!居然部分核心僅比 Ultra 120 Extreme 多1~2度



接著Xigmatek S126384 雷神散熱器 由四根8mmHDT導熱管所組成


時間不晚了~~~室溫有點小上升0.5度

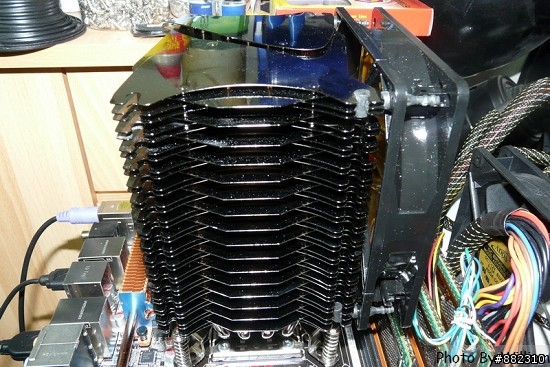

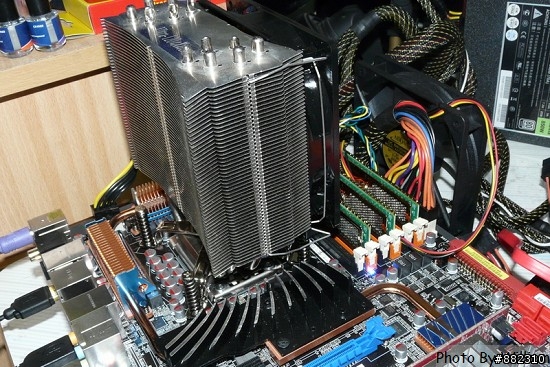

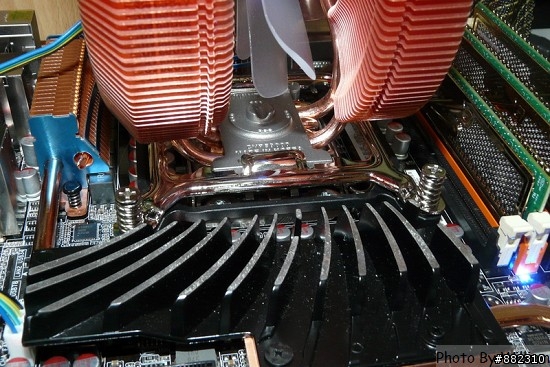

裝上去的英姿


超大塊散熱鰭片!!!只是那麼寬大的散熱鰭片，要怎麼確保風扇可以把熱能迅速帶離散熱鰭片!?


核心1~4分別為 86/85/83/81 阿哩怎會這樣，比我預期的溫度還要高出許多>_<




一次連翻好幾款散熱器上陣，牛舌餅也被我吃完了，盒子都懶得整理XD


桌上也擺滿一堆有的沒的，看來還是整理一下好了>_<

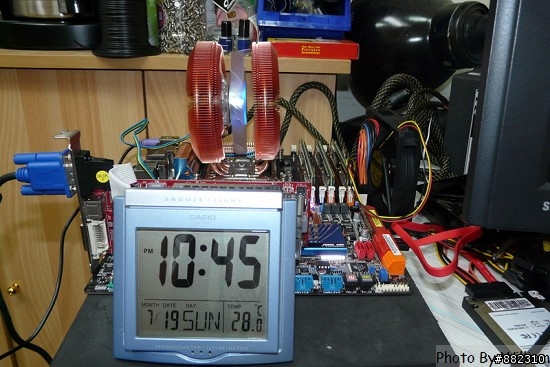

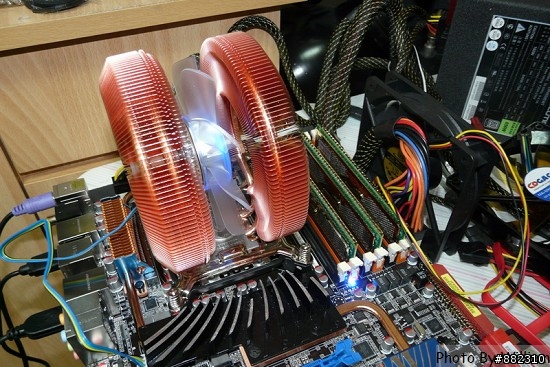

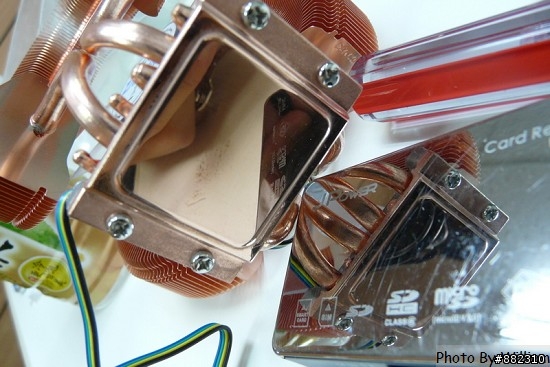

最後登場的是!!! ZALMAN CNPS9900純銅


這時候的我已經有點累了.....ZALMAN的扣具裝上去要花點時間


連散熱鰭片也是銅材質，風扇應該是12公分風扇，轉速2000rpm，轉起來可是很吵的

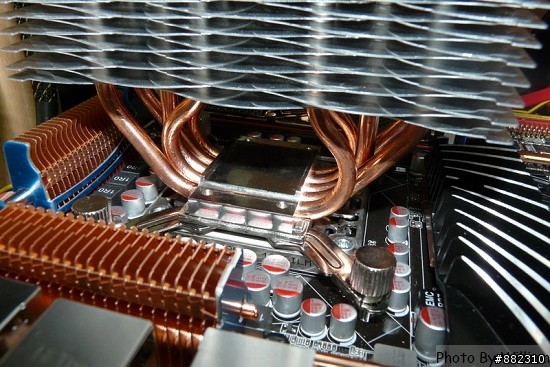

雖然也是螺絲固定，卻要先把背板固定上去，然後再把扣具慢慢鎖起來
尤其是他的兩點式固定，超難對齊的>_<


但是溫度卻很驚人!!風扇轉速只好讓他2000rpm全速轉
核心1~4分別為: 77/75/76/73 畢竟ZALMAN是純銅材質咩!!

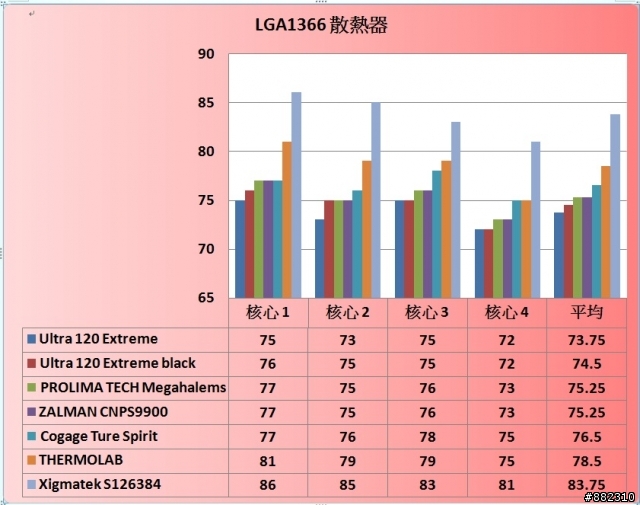

圖表整理

難道這就是利民Cogage真實威力？原先以為也是這樣，雖說現在的結果已經很高CP值
畢竟這麼低的售價效能與高價位散熱器打個平分秋色，但是好戲還在後頭，這也是我說它是話題性散熱器的原因

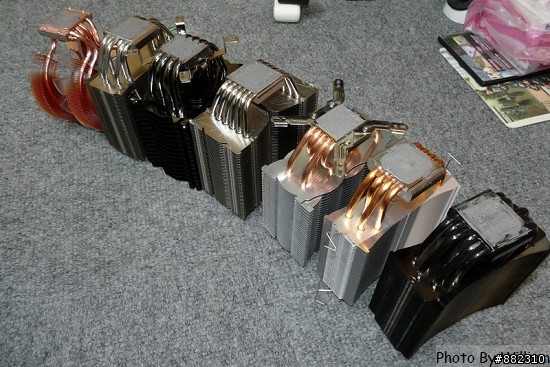

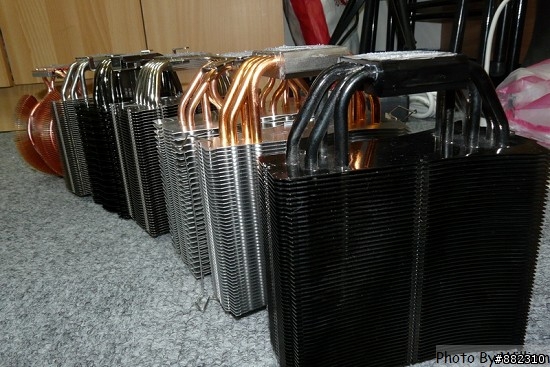

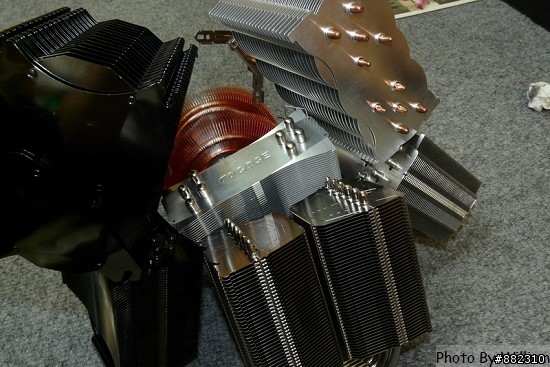

這次測試的散熱器總共有7款!!!真是累死我啦，AS5散熱膏也快用光了>_<


壯觀!!!!!!!

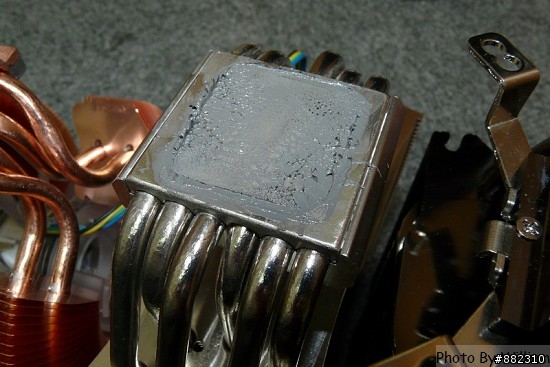

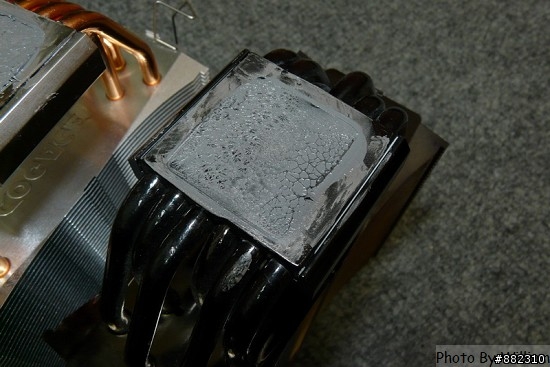

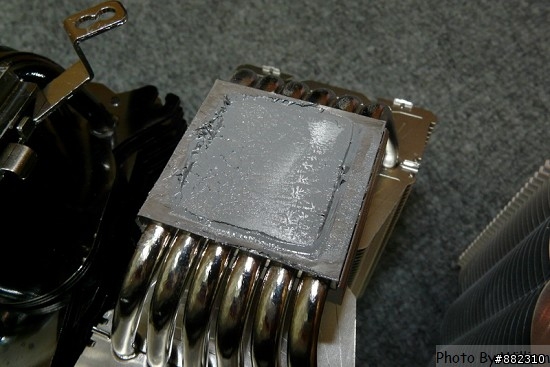

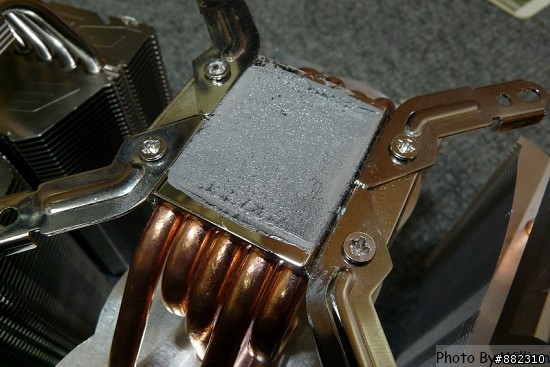

每當我測完一顆散熱器，就直接拿起來，並且來觀察一下散熱器底部與cpu接觸面的狀況

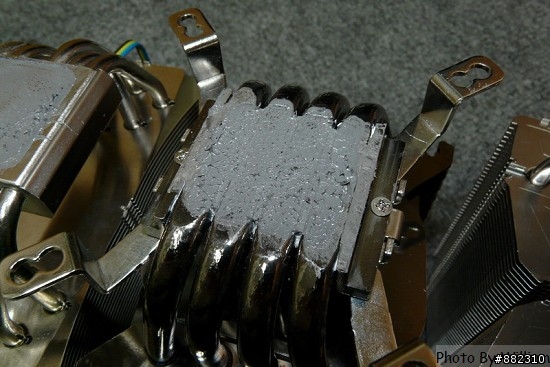

上下圖片中皆為利民Ultra 120 Extreme系列 接觸面積偏中間一直線


Cogage Ture Spirit接觸點位於中心

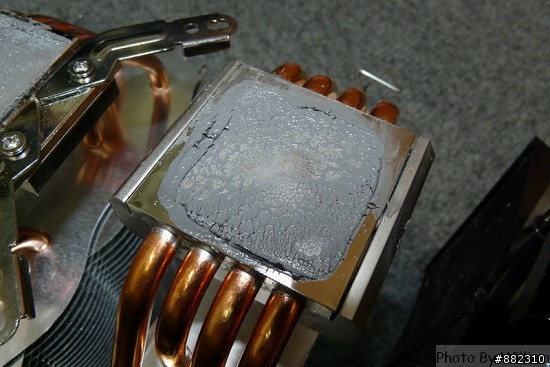

THERMOLAB接觸面很平均，但是散熱表現差了一點


PROLIMA TECH Megahalems最令我驚訝!!!!居然有能力可以打敗利民Ultra 120 Extreme系列
不相上下!!!甚至還低1~2度


Xigmatek S126384也令我訝異，之前只看過這顆相關介紹沒實際使用過，但沒想到散熱效果卻最差
但是詢問過帥哥喬，他自己也是用過這顆，他說有一批剛上市的有瑕疵，所以會比較差，這可能是其中之一吧

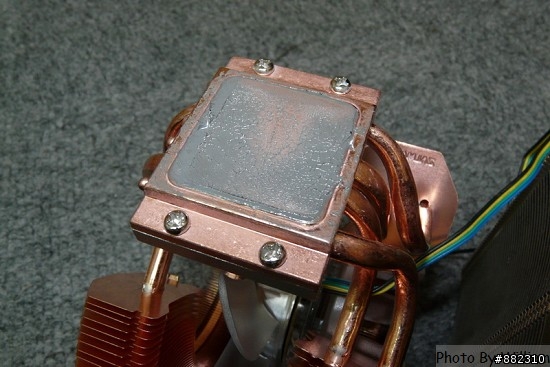

再來是ZALMAN CNPS9900啦，令人發瘋的扣具...沒有說很困難，只是有點不好裝
兩點式的扣法，造成一邊磅數壓力過大!!!從散熱膏的多寡就可看出來

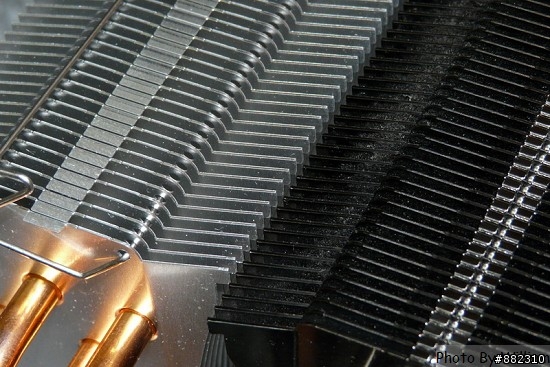

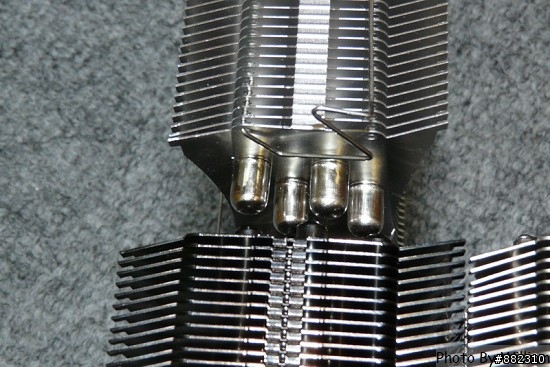

左:Ture Spirit散熱鰭片少了幾片 右:Ultra 120 Extreme Black


相對的散熱鰭片也縮小了許多，這代表了僅需一般的風扇就可快速吹過散熱鰭片

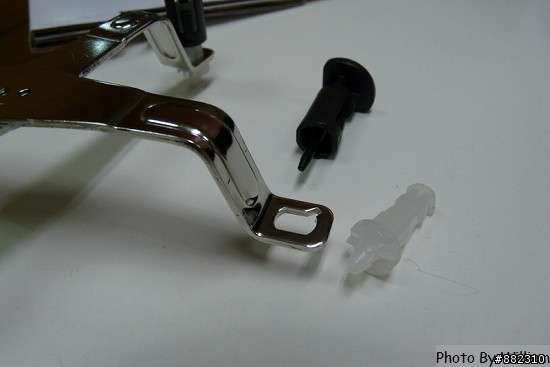

當我全部測試完後，好奇的我把Cogage的XX扣具翻過來看!!!!!驚!! 我居然沒注意到這個
心想慘了!!!!要重新測試了~~~冏~~於是打包回家睡了好幾天
醒來後上網尋找Cogage的相關測試，找到友站的測試報告
測試者遠在紐西蘭!!那邊正值寒冷的天氣，但是測試結果是!!!
Cogage Ture Spirit 大贏利民Ultra 120 Extreme 系列6度!!
讓我不經懷疑他所測試的準確性!!!但當我注意到他所使用的風扇
是Enermax保銳白蝙風扇(最高轉大約1300rpm)
但是利民的Ultra 120 Extreme散熱鰭片很緊密，需要大風壓去吹，才能迅速把熱能帶離開散熱鰭片
所以我決定再次拿利民Ultra 120 Extreme 跟，利民副牌Cogage Ture Spirit分別使用兩種扣具/兩種風扇來測試!!!

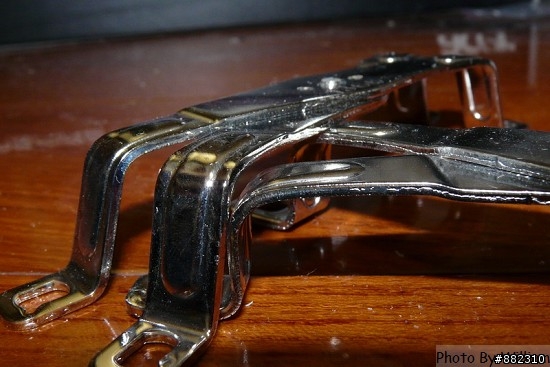

正面看起來都是LGA1366扣具，都一模一樣

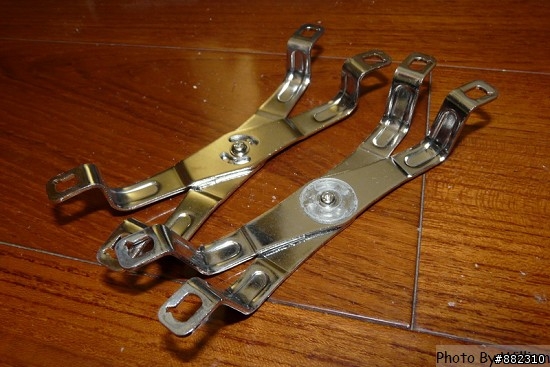

左:Cogage附的扣具 右:利民LGA1366強化扣具


很明顯的Cogage的扣具比較高

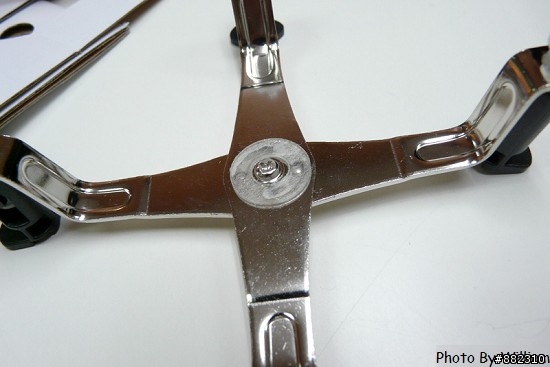

而Cogage的扣具中心點有塑膠墊片!!!看這兩種扣具分別使用在TURE SPIRIT 跟 Ultra 120 Extreme會有啥差別!@!

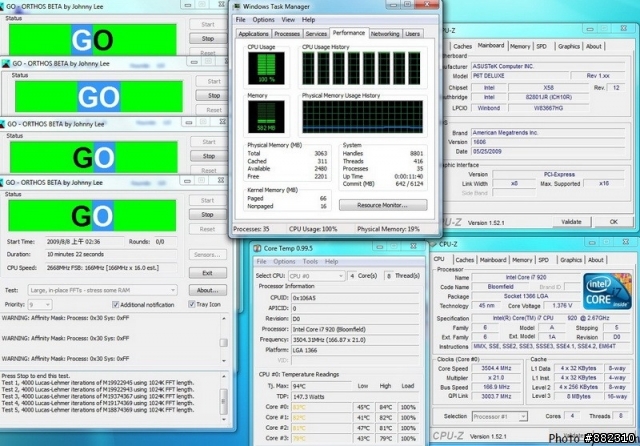

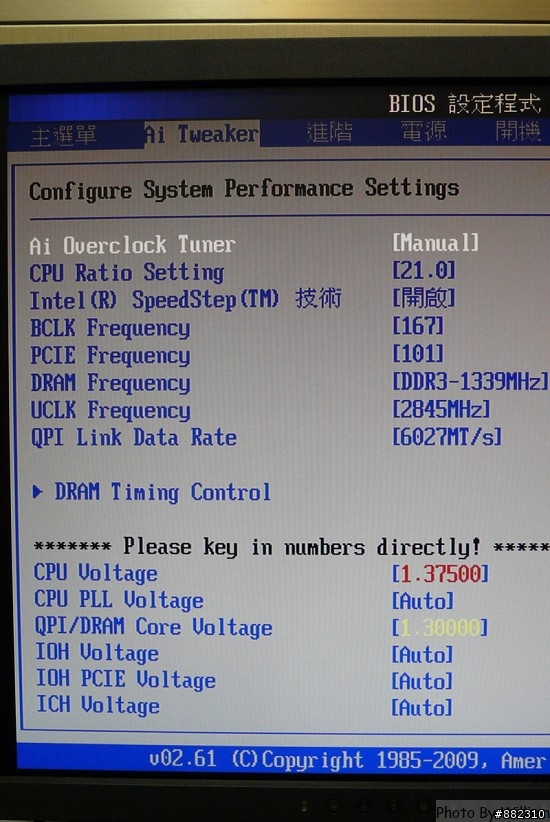

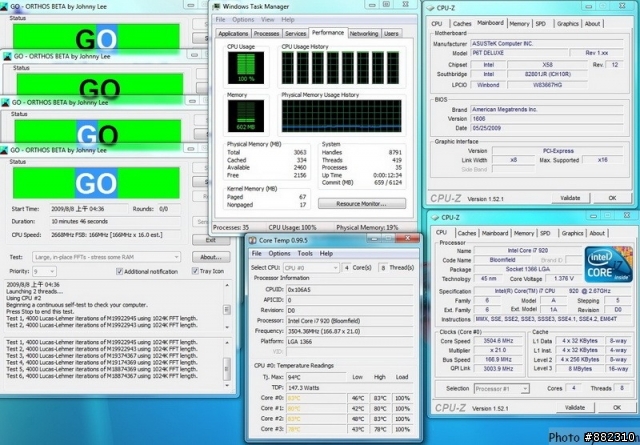

因為這次是把測試平台帶回家.....所以借來的I7-920 D0很鳥......這樣設定才比較穩，其它電壓懶得加了

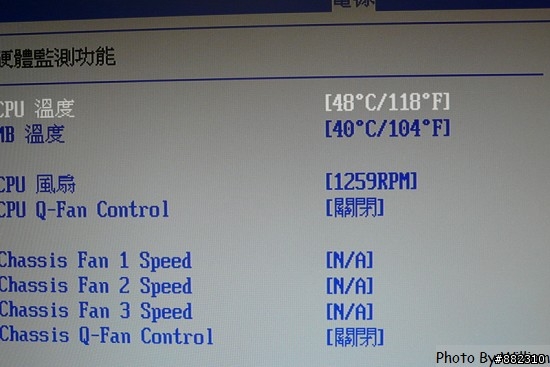

保銳的白蝙風扇實際轉速為1259rpm

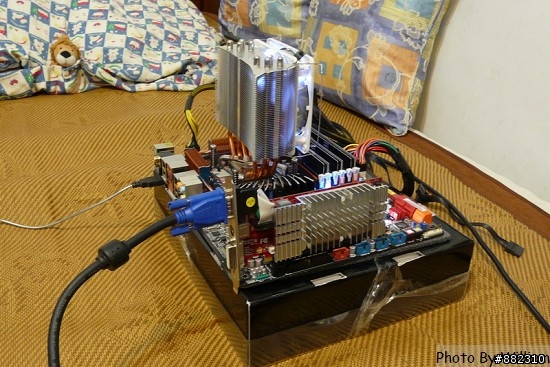

因為不知要放哪所以就放在.....床上，我的是單人床所以沒測完不睡覺!!!!


等待.............


57
.
58
...
59
.....衝呀!!!8點準時開機開跑，測試條件沒有變!!室溫變成31度了，努力把AS5擠光!@#

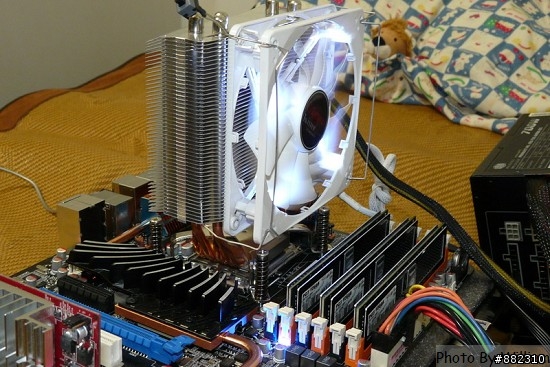

首先是白蝠上場，這次沒有時間錄影了，所以請見諒


測試1.TURE SPIRIT+利民LGA1366專用強化扣具+白蝠風扇
核心1~4分別為: 89/86/89/84


測試2.Ultra 120 Extreme+利民LGA1366專用強化扣具+白蝠風扇
核心1~4分別為: 90/88/87/85


測試3TURE SPIRIT+Cogage 附的LGA1366扣具+白蝠風扇
核心1~4分別為: 85/86/85/85


測試4.Ultra 120 Extreme+Cogage 附的LGA1366扣具+白蝠風扇
核心1~4分別為: 91/90/88/86


接下來是Cogage原廠風扇登場


測試5.TURE SPIRIT+利民LGA1366專用強化扣具+Cogage原廠風扇
核心1~4分別為: 83/80/83/78


測試6.Ultra 120 Extreme+利民LGA1366專用強化扣具+Cogage原廠風扇
核心1~4分別為: 83/81/81/78


測試7..TURE SPIRIT+Cogage 附的LGA1366扣具+Cogage原廠風扇
核心1~4分別為: 81/80/80/80


測試8.Ultra 120 Extreme+Cogage 附的LGA1366扣具+Cogage原廠風扇
核心1~4分別為: 84/82/81/79

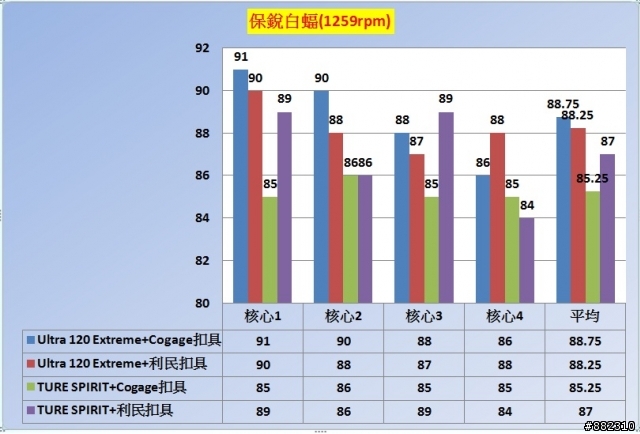

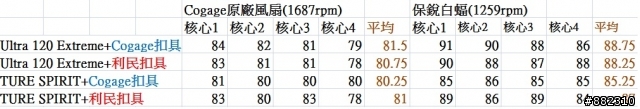

整理表，不知有沒有發現利民的Ultra 120 Extreme散熱器如果採用利民本身的XX的扣具，在溫度表現上比較好
但如果使用Cogage有塑膠墊片的話，不管風扇轉速多少，溫度都會有稍微的上升一點


在使用Cogage原廠風扇，兩種散熱器的平均溫度都差不多，但如果單比較
120EX採用自己的XX型扣具，TURE SPIRIT採用自己有加裝墊片的XX型扣具，核心1~3 TURE SPIRIT都有明顯的優勢，除了核心4多了2度(唯獨它>_<)


在使用保銳白蝠風扇時，因為此風扇轉速低/風壓也比較低，對於高密度的Ultra 120 Extreme非常不利，難以從散熱鰭片迅速帶離熱能
對於TURE SPIRIT來說在低轉速時，就顯得特別威風，散熱鰭片縮小的關係，導致氣流可以快速通過!!，廢熱馬上被帶離
再扣具的選用上!!更突顯出Cogage內附的1366XX型扣具多了墊片
這個墊片感覺就像專為它而設計，Ultra 120 Extreme如要使用這個特殊墊片，很抱歉的還是乖乖用原本的扣具吧
因為很明顯的看出來使用Cogage內附的多加塑膠墊片XX型扣具，核心1~4都有1到2度的溫度提升


總結:
第一次大PK我為了方便，利民的散熱器與副牌Cogage的TURE SPIRIT都統一使用利民LGA1366扣具
而很明顯的是!!TURE SPIRIT 底部的工法似乎與利民系列有不一樣的設計考量
因此Cogage本身內附的XX型扣具在中心點，多加塑膠圓型墊片的用意很明顯就是，加強散熱器底部中心點的接觸面積
這次實驗證明了!!!!!!!!!在LGA1366架構上 Cogage Ture Spirit XX型扣具請使用內附有加塑膠墊片
搭配利民的LGA1366 強化背板鎖上螺絲(原本的塑膠PUSH PIN就直接拆掉吧) ~這樣才能發揮這顆被分封印的力量
每顆散熱器的表現都很出色但是整體來論，Cogage Ture Spirit的C/P值在LGA1366上絕對是不二選


!!由此可看出為啥此產品不內附LGA775/1156 AM3等扣具了!!
因為當Ultra 120 系列跟 TURE SPIRIT 使用同種施壓力道(磅數)的扣具
"並且採用"高轉速高風壓的風扇時!!TURE SPIRIT必會多出2度且不等的溫度
但如果採用低轉風扇時Ultra 120 系列，本身散熱鰭片密度的關係，導致輸給TURE SPIRIT
這樣大概就可以推理出LGA775上的王者寶座還是不會變得^_^嘻
P.S:看了幾位大大友站等測試，讓我受益良多，從中學到不少，每個人的測試都相當專業，當初的懷疑心態(也消失了XD)
為何不在重新PK一次看LGA1366上誰是最佳選擇!? 因第二次測試已確定，在LGA1366上Ture Spirit比Ultra 120 Extreme強(各自採用原本所附的扣具)


P.S謎:還有續篇嗎....(某愛!!)
