[分享]顯示卡風扇更換之簡易報告

話說不久前我還因為顯示卡風扇聲音過大的問題在困擾，後來經過版上朋友的建議，購買了ATI Silencer 1（Rev. 2），今天就收到了這個產品，以下就用圖片來為各位說明換裝散熱器的過程：

1、早上收到的宅配，包裝的相當用心，有效避免產品在運送過程中受到外力的碰撞而受損。

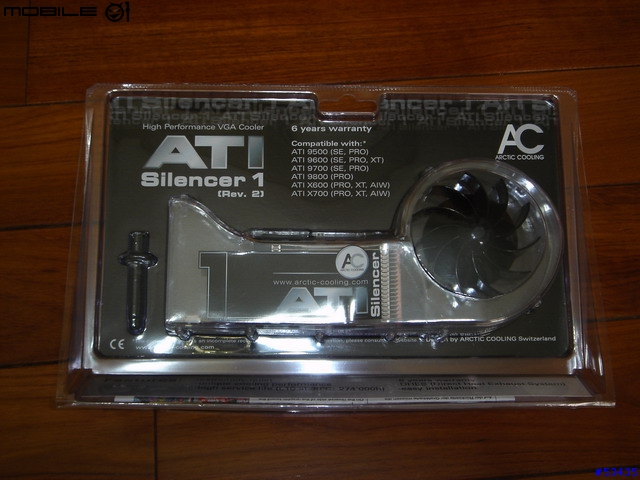

2、拆開外包裝後，看到的用透明塑膠盒包裝的散熱器，由於是透明的，所以可以很清楚的看到裡面的散熱器，老實說，散熱器的大小有那麼一點點超出我的想像，不過大小並不是重點，有效散熱並能降低噪音才是我要的！

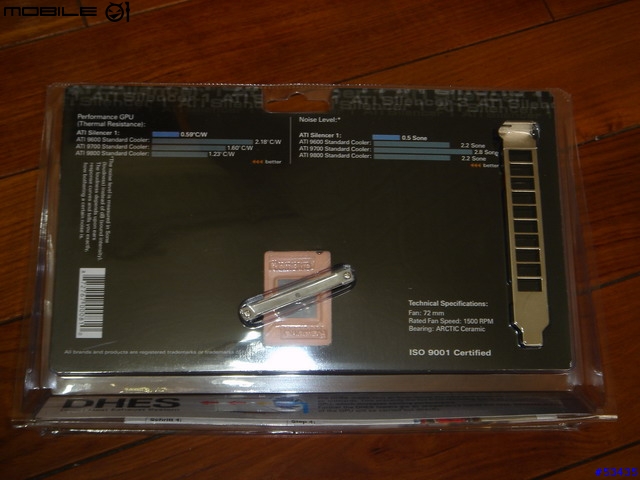

3、包裝盒的背面，中間銀色的那根是用來固定在顯示卡背面的，稍後會有安裝後的圖解。


4、來張近照.....可以看的出來廠商在底部已經預先塗上了一層散熱膏


5、包裝上可以很明顯的看到長達六年的保固，以及此散熱裝置可以對應的顯示卡型號，我的9800 Pro也在當中（廢話！不然買這個散熱裝置是買心酸的嗎？）


到目前為止，大家應該可以約略看出此款散熱裝置的安裝方法；如果還是看不出來，我在這裡為大家簡單說明一下，大家可以把包裝中那張黑色的紙板當做顯示卡，而這款散熱裝置如何固定在紙板上的樣子，就是接下來在顯示卡上的安裝方式，因為它裡面的說明書並沒有安裝時風扇要如何放置，可是經由透明包裝的提示，我想要成功安裝到顯示卡上並非什麼難事了。

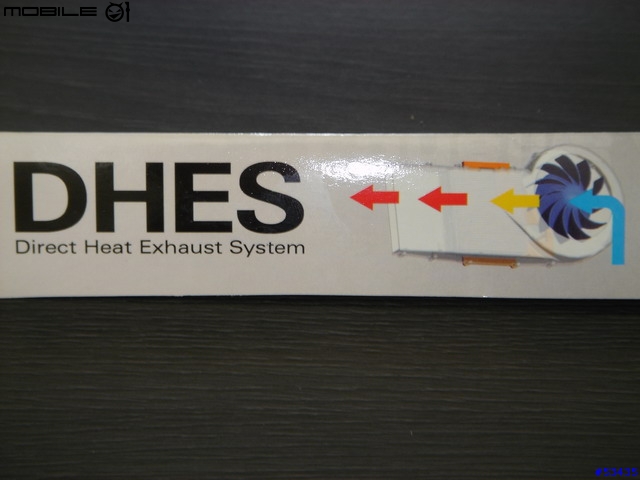

6、由這張圖可以看的出來此款散熱裝置的散熱方式


7、由於以上的圖可以看出熱風是往外吹的，所以包裝中附贈了一片有著幾個方孔的後擋板，這片我覺得要不要用是看個人，因為裝了之後，雖然可以有效將熱風帶至機殼外，不過也給灰塵一個侵入的途徑，不用的話，如果機殼內的循環不錯，仍然可以將熱氣帶出去，為了讓大家了解整個產品安裝後的樣子，我是選擇將這片散熱擋板安裝上去，至於安裝後的情形，後面有詳細的圖解。

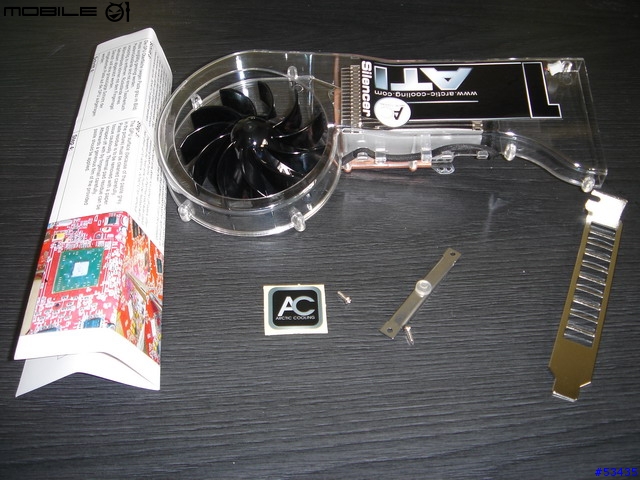

8、包裝整個拆開，將裡面的物品全部拿出來排排站


9、散熱裝置上有著ATI的貼紙，應該是再一次用來證明此款散熱裝置是專為ATI顯示卡所設計的


10、包裝中也附了原廠的貼紙

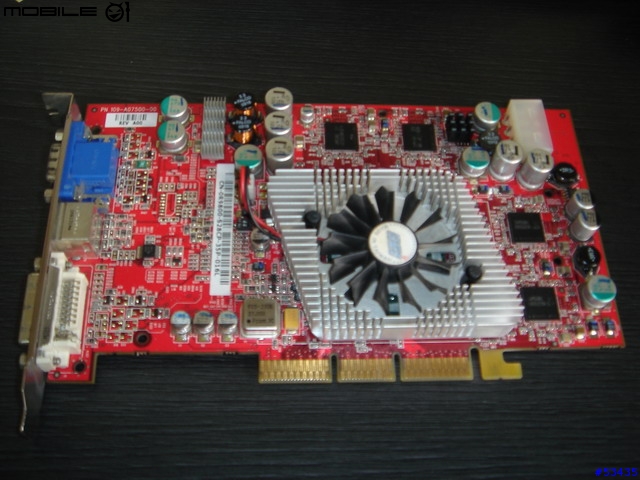

11、重頭戲來了，電腦關機後，將我的9800 Pro從主機板上拆下來

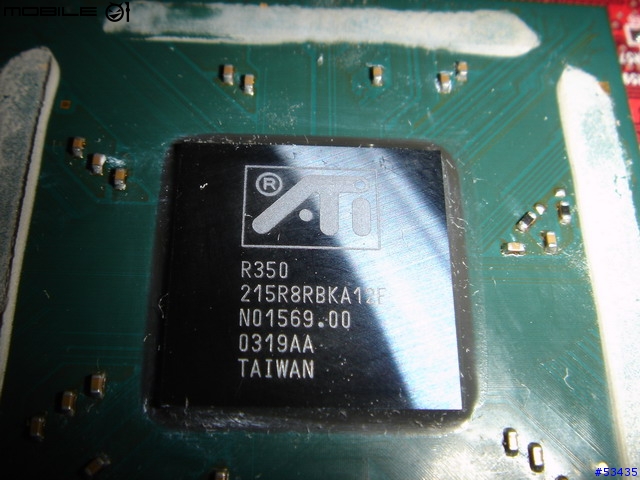

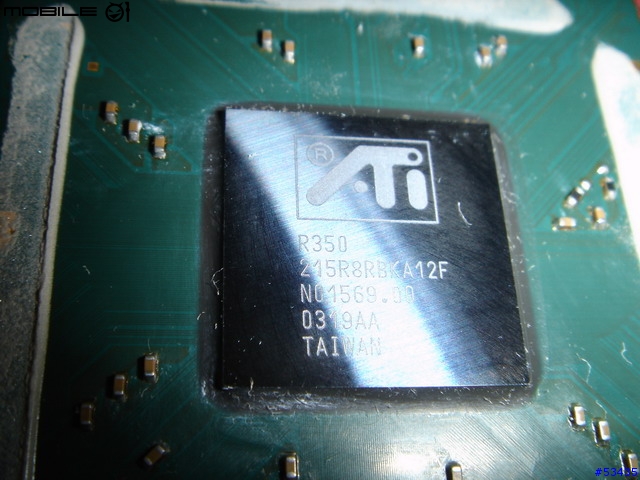

12、將原本的風扇小心翼翼的拆下來，接著就露出了曾經讓我窮了好一陣子的R350晶片，因為買來到現在為止也沒看過，所以特別拍了兩張來做紀念


13、將發亮的晶片塗上一層白色的散熱膏準備裝上新的散熱裝置

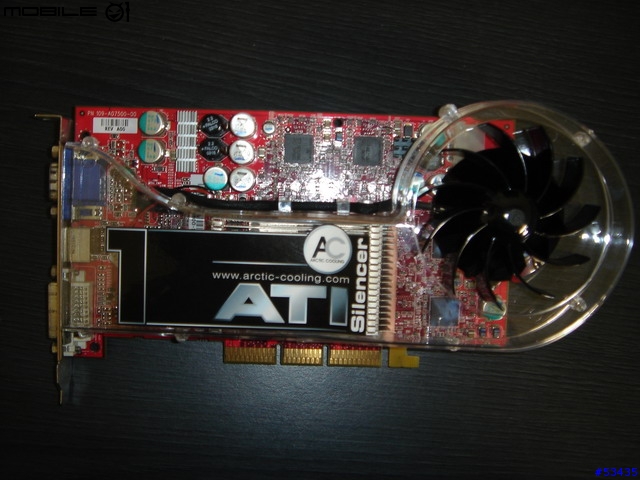

14、指揮挺組合......哎呀.....拍的角度沒有取好啊！真是傷了大家的眼睛了，不過這就是安裝後正面的樣子！

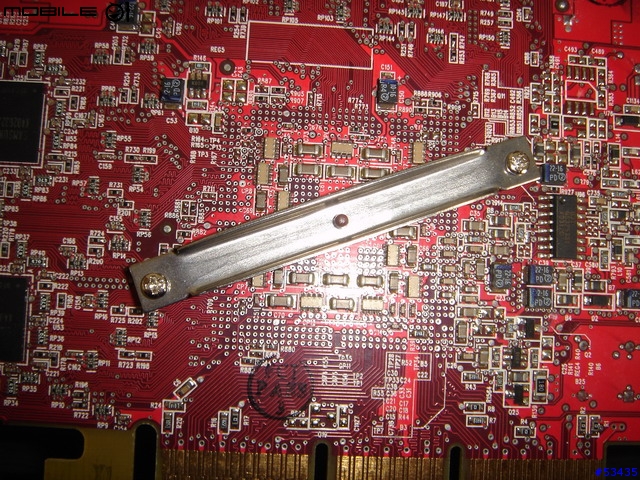

15、這就是在第3張圖中顯示卡背面的固定裝置，用適當的力道將螺絲鎖進去就OK了！


16、這個角度可以很明顯的看出在第7張圖出現的後檔板安裝後的情況，雖然對於散熱有一定的幫助，不過灰塵這個部份也是我考慮的重點，決定試用一段時間後，視灰塵堆積的程度再決定是否繼續使用這片後擋板！


以上就是我更換顯示卡散熱裝置的整個過程，有些照片沒有拍的很好還請大家見諒；換了這款散熱裝置之後，耳根子真的清靜不少，現在整台主機中聲音最大的反而變成是Power，這個問題待我訂的技嘉機殼到了之後會一併換掉，我想這樣子整台主機就算沒有達到0dB的境界，不過對我來說已經是很滿足了.....謝謝大家的收看！！
