國外廠商參一腳：HIS IceQ HD4670

　　ATi Radeon HD4670系列的顯示卡，想必大家都知道其效能有多超值了，在3000內的產品可以獲得高反鋸齒的優點，三大廠商更將Radeon HD4670的各種部分再提高，GPU推出超頻再超頻的版本，記憶體則從512MB推到1GB，可惜散熱模組還是沒有看到任何一家廠商，推出使用類公版卡的可排出機體設計的風扇，大多數還是採用標準鳳梨扇，個人觀點是醜陋、且會造成不必要的熱循環...
　　現在一樣，由國外品牌HIS，在上次拿到Radeon HD4850後，這次則跟朋友借了一張Radeon HD4670，不過比較引起注意的是，ICEQ4的字樣變成只有ICEQ而已，大概猜想ICEQ4是銅製散熱器，ICEQ則是鋁製散熱器的關係吧！而效能會有多強呢？就讓我們來在這篇看看3DMark的測試吧！



外盒，不同於Radeon HD4850，這次將顯示卡本體直接露在外側。





規格一覽，PCI-Express版本，記憶體為512MB GDDR3，支援FullHD輸出，支援HDMI輸出。

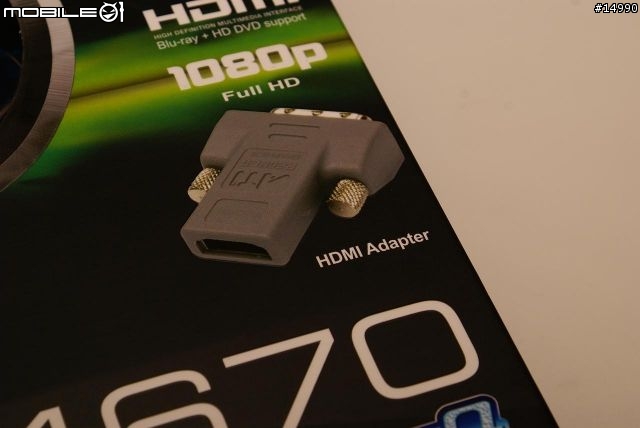

附送了一個DVI-D轉HDMI的轉接頭，據網友回報，是可以將聲音經過此處輸出的。





盒子的背面，一些特點說明，最明顯的應該就是風扇主體的設計了吧！





開盒，看起來真的挺高級的！

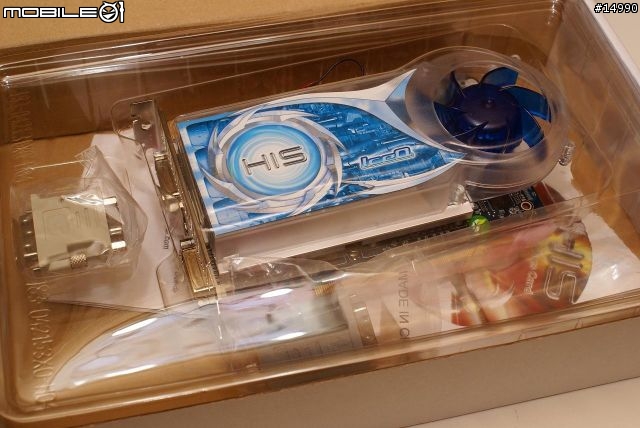

跟HD4850一樣的設計，採全透明的塑膠盒包裝，讓開箱也是一種視覺享受！





配件看起來還蠻多的。說明文件一本、驅動光碟一張、HIS貼紙一張、DVI-D轉D-Sub 15Pin轉接頭一個、DVI-D轉HDMI轉接頭一個。

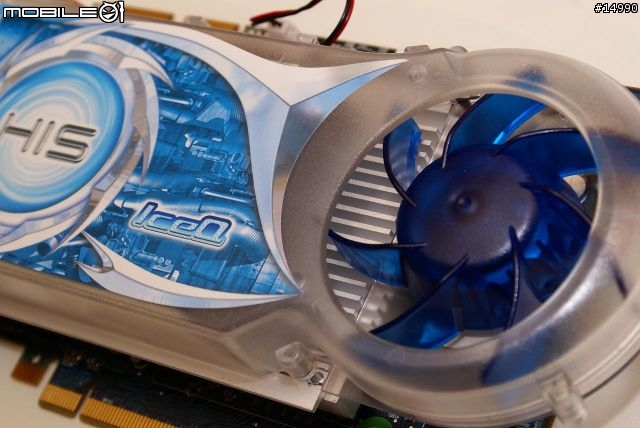

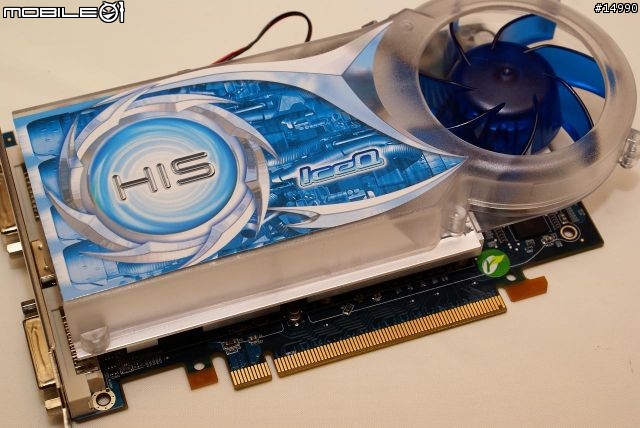

卡的正面，最有特色的就是散熱片與風扇了吧！風扇採藍色設計，非常漂亮。

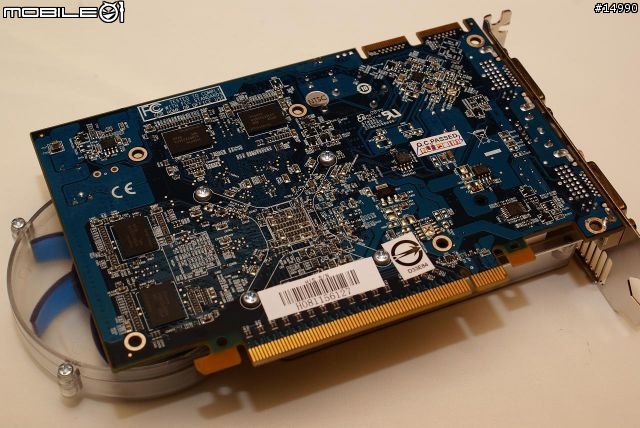

卡的背面，密密麻麻的電阻、電容。散熱片只採用四顆螺絲固定，感覺有點危險。

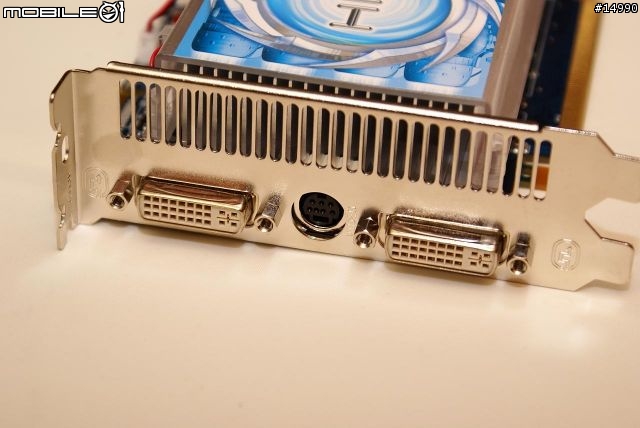

雙DVI-D輸出介面，檔版則加高至2-Slot。

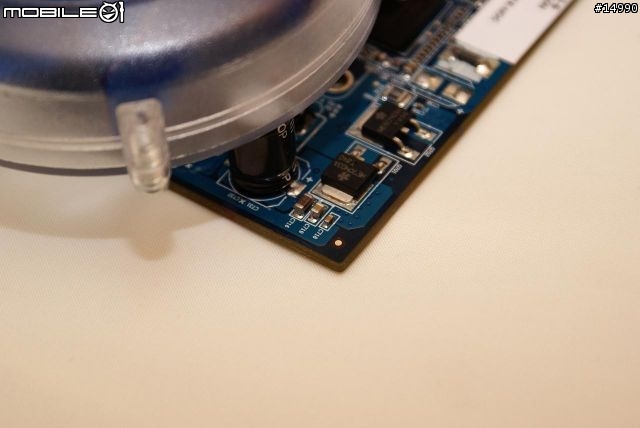

HD4670所需的瓦數較低，所以此側並沒有PCI-E電源。

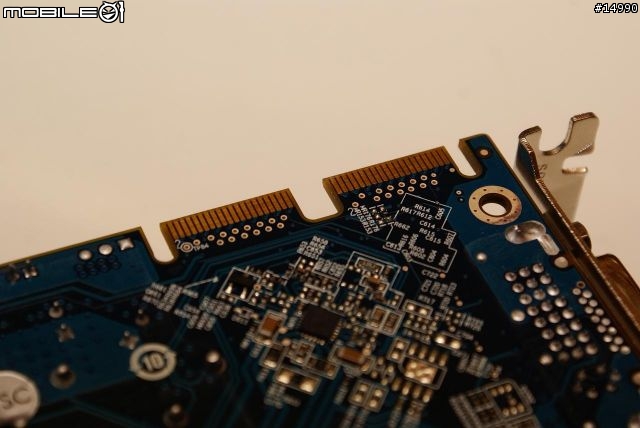

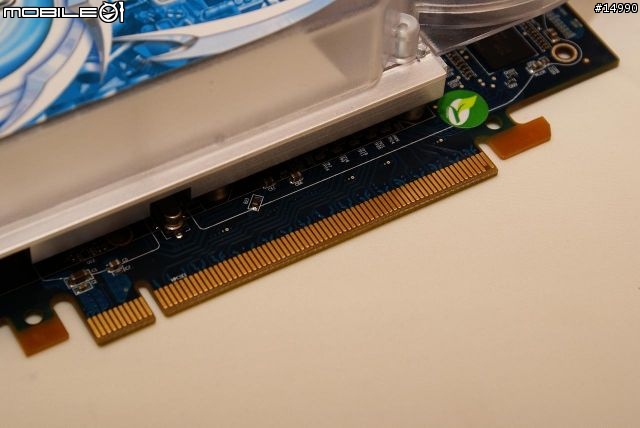

對內連接端子，PCI-Express x16，支援PCI-E 2.0規範唷！





這是CrossFire連接端子，可以連接兩張、甚至三張做CrossFireX來提升顯示效能。

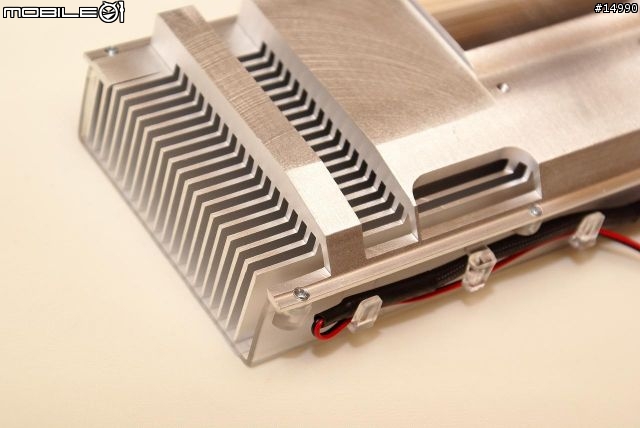

散熱片，全鋁製，比起全銅製的散熱器輕上許多！

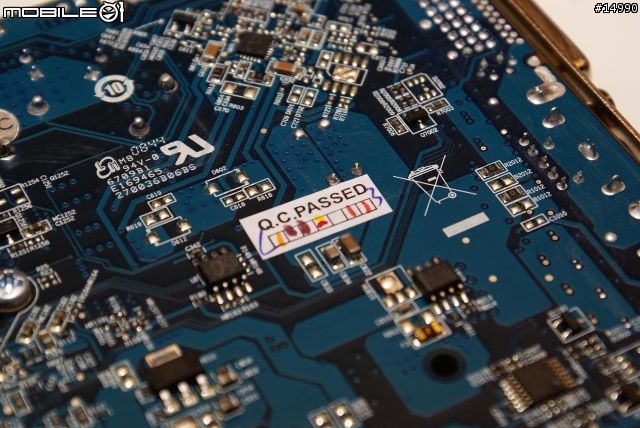

Q.C.品管貼紙，跟HD4850一樣，都具有此張貼紙，品管是不可忽視的。

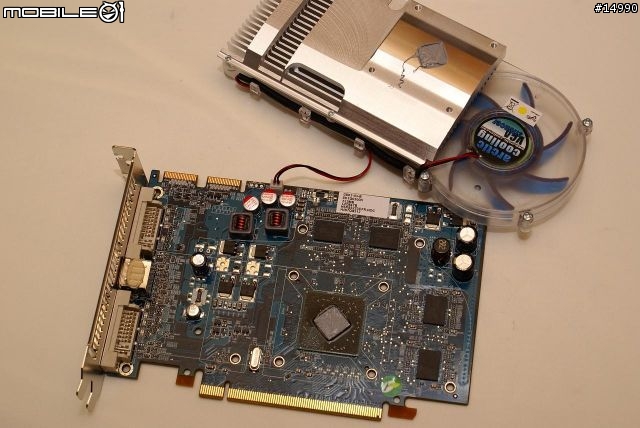

將散熱器與顯示卡拆離，散熱片底部的設計採用全鋁製造，並且使用含銀導熱膏，增加溫度傳導性。

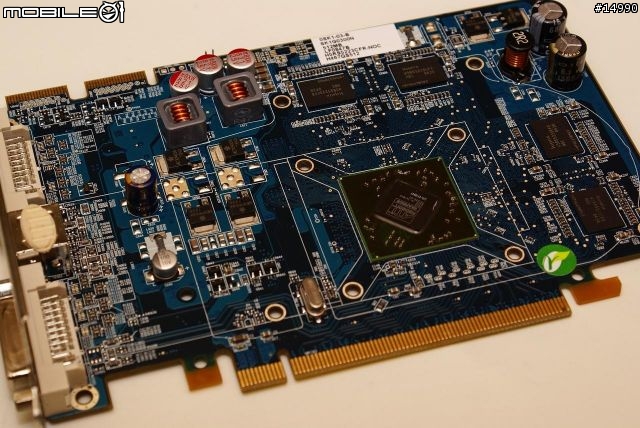

再將電源移除後，整張卡就赤裸裸的現身啦！

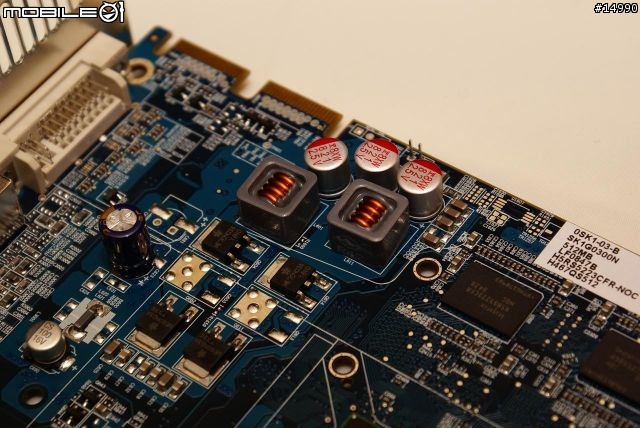

電源輸入穩壓、濾波、穩流架構一覽。

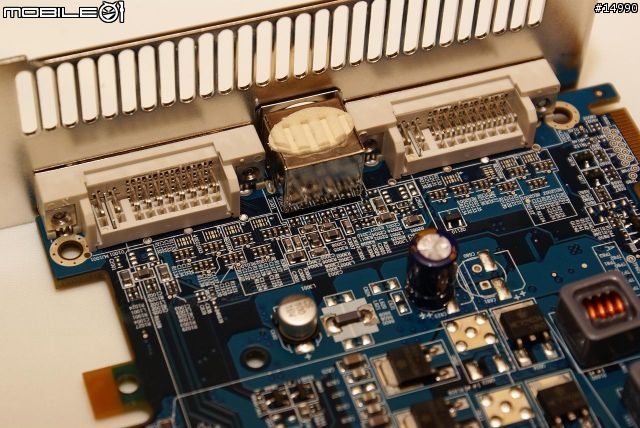

後方訊號輸出結構一覽。

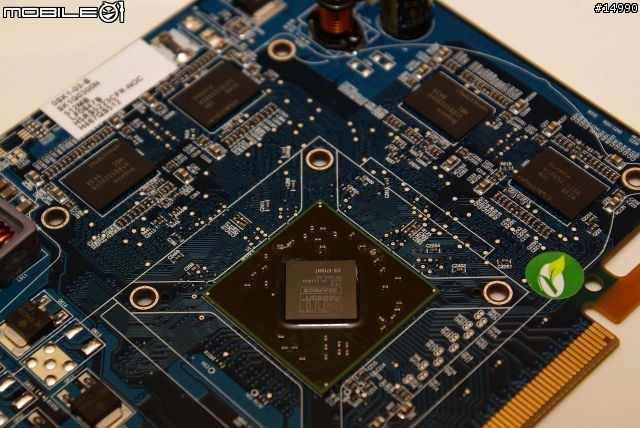

繪圖核心與顯示記憶體的佈線一覽。

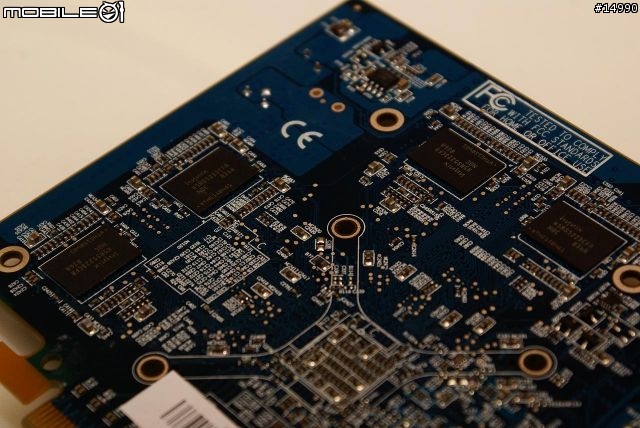

另外四顆記憶體在背面，公版卡都是這樣設計的。

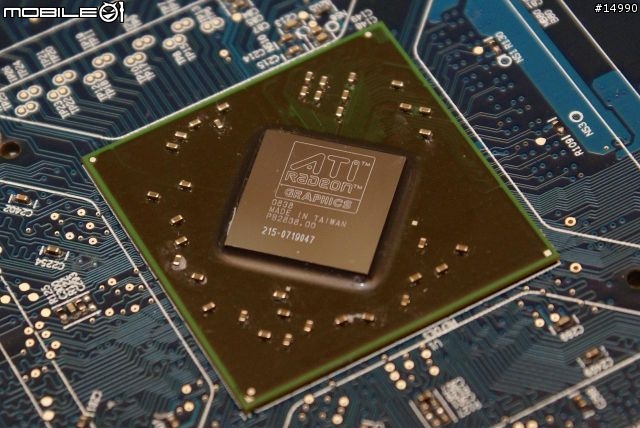

ATi Radeon RV730繪圖核心，2008年第38周台灣製造的唷！

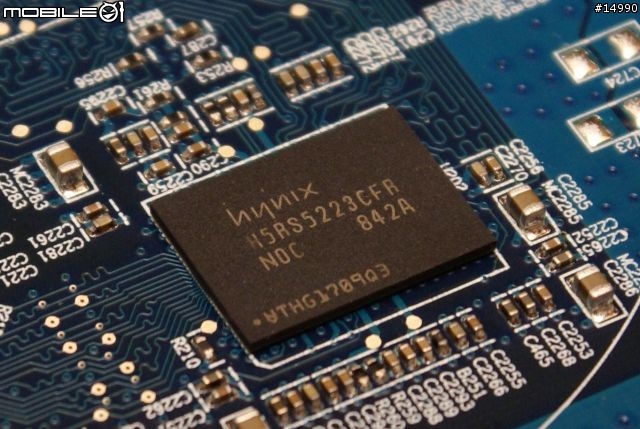

海力士的H5RS5223CFR GDDR3顯示記憶體，單顆為64Mb，共八顆，組成512Mb。

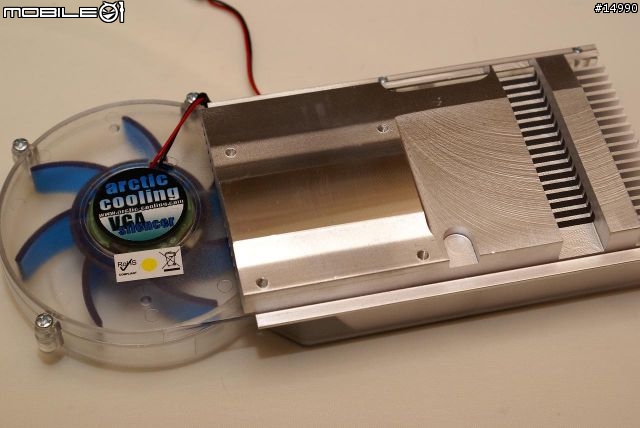

風扇也來一些特寫吧！散熱片底部與Die接觸的部分有髮絲文拋光耶！





顯示核心的熱量直接從後方檔板排出，以增加散熱效率。

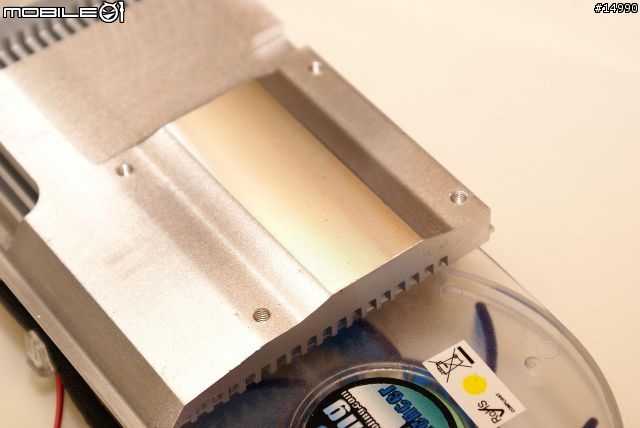

再看一次接觸面，非常漂亮的拋光鋁底。

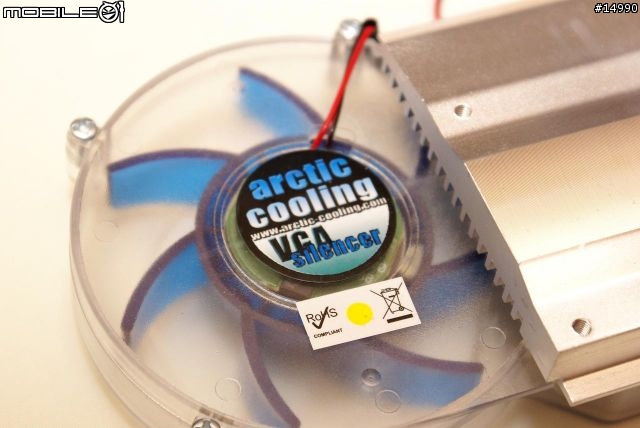

風扇部分，則由知名廠商AC操刀。

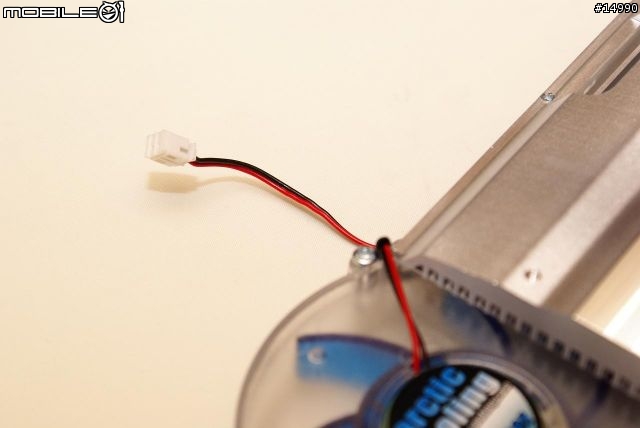

風扇為2-Pin，不具有轉速偵測功能。

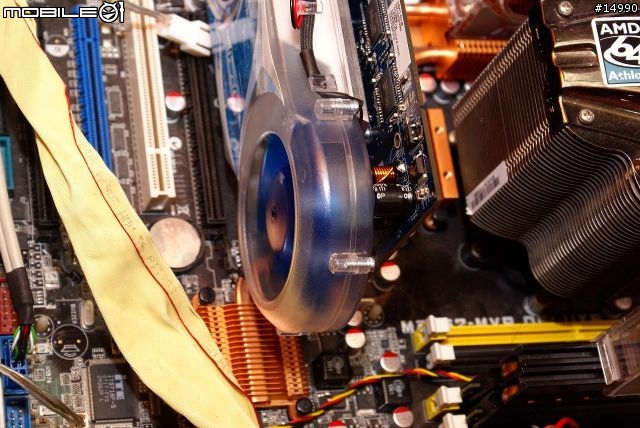

測試平台資料一覽：
處理器 AMD Phenom x3 8450 @ 2.1GHz
主機板 ASUS M3A32-MVP Deleux ( AMD 790FX + SB600 )
顯示卡 HIS IceQ HD4670 ( 512MB/128Bit )
記憶體 Apacer DDRII 667 1GB X 2
硬碟機 Seagate Barracuda 7200.4 40GB
光碟機 ASUS DRW-1608P3S
電源供應器 Seventeam 350W ST-350BKV
散熱風扇 ASUS V60 Mod
作業系統 Windows Vista Ultimate 32Bit
驅動程式 ATi Catalyst 8.12版

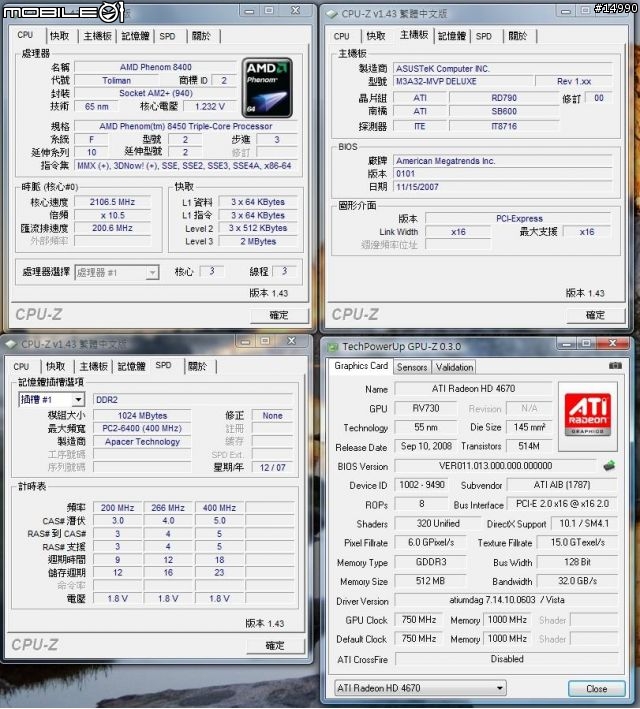

CPU-Z以及GPU-Z資訊。
CPU-Z版本為1.43繁體中文版，GPU-Z為0.30正式版。





接下來一樣是照慣例的3DMark 實測數據。
所以先以3DMark 06來做測試。

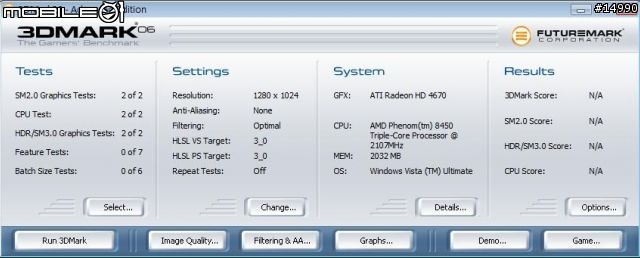

全部預設的設定值，開始賽跑囉！





3DMark06分數為7997 3DMarks，分數與其他HD4670比起來高了一點！





跟之前兩張顯示卡一樣的狀況，設定的選項中並沒有看到1440 x 900的解析度，所以測試就直接改成1600 x 1200的解析度來做測試。
其他設定分別是 反鋸齒關閉，三線性濾鏡開啟。

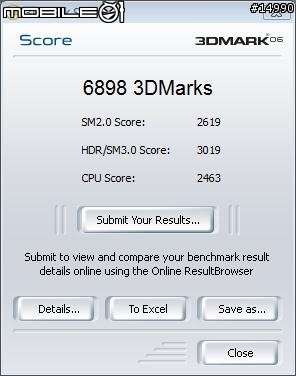

3DMark06分數為6898 3DMarks。





接下來，將反鋸齒改為2x，其餘設定均與前者相同。

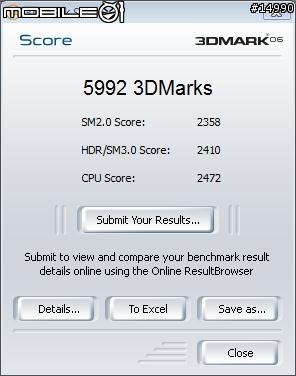

3DMark 06分數為5992 3DMarks。





設定一樣，1600 x 1200，反鋸齒改為4x反鋸齒，濾鏡維持為三線性濾鏡。





3DMark06分數為5641 3DMarks，HD4670的預設極限到了。

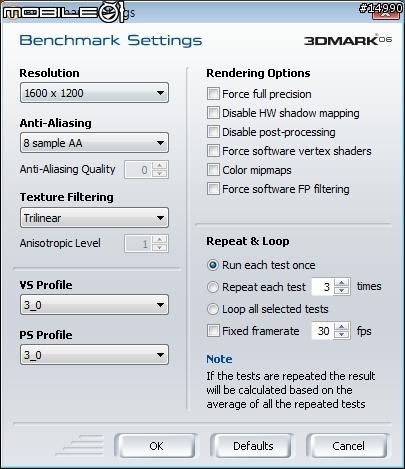

3DMark06最後一組測試，將反鋸齒改為8x，不過其餘與上者相同。

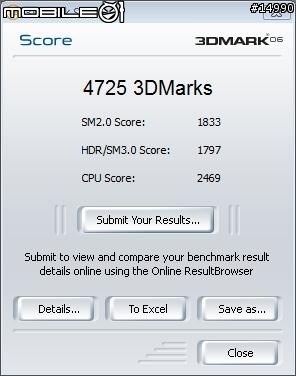

分數小降一些，到4725 3DMarks。

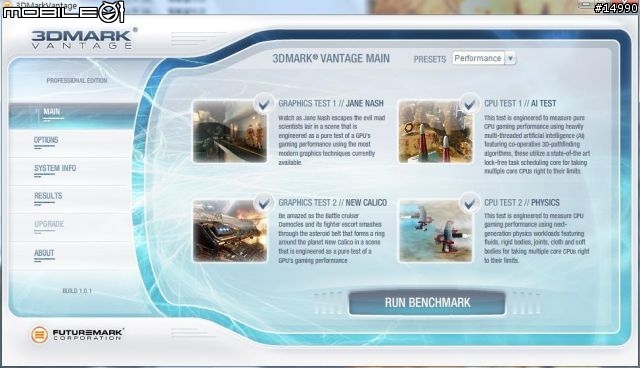

3DMark Vantage部分：

所有設定值維持預設，進行Performance選擇的測試。

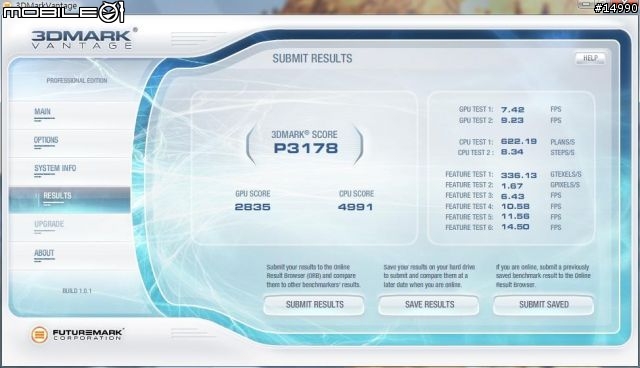

3DMark Vantage在Performance設定下，分數為P3178分。






接下來就請期待第二篇啦！
