目前顯卡製程是3奈米的樣子吧
接下來2奈米然後1奈米
再之後奈米就會不夠用了
那到底會變什麼米呢
有比奈米更小的米嗎
您說目前顯卡製程是3奈米，這個說法其實已經非常接近現實，但需要一點點修正。
台積電：目前最先進的邏輯製程是 N3B (3奈米級)，最新的高階 GPU 確實正在採用或即將採用這個級別的製程。
英特爾：他們有自己的製程路線，例如 Intel 4 (約等效於其他家的 5 奈米級) 和即將量產的 Intel 3 (約等效於其他家的 3 奈米級)。

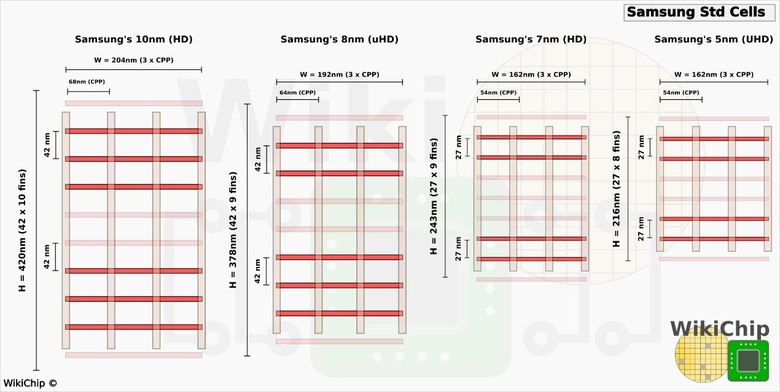

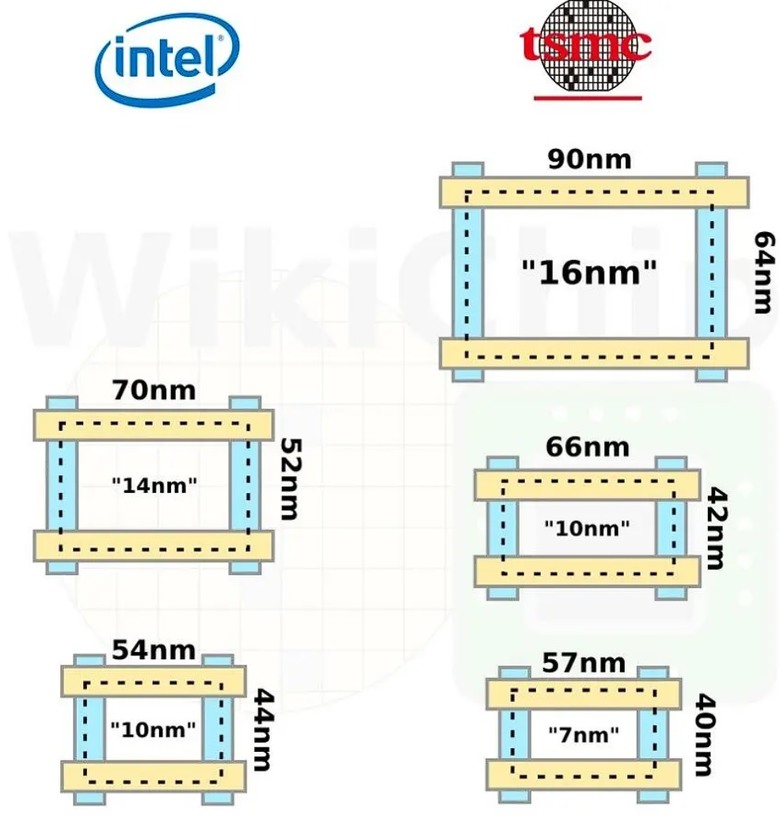

重點：請注意，我們常聽到的 3奈米、5奈米 這些數字，現在已經不再代表晶體管的實際物理尺寸（例如閘極寬度）。它更像是一個市場營銷名稱或世代代號，用來表示該製程相對於前一代在密度、性能和功耗上的提升。
2. 奈米（nm）之後的單位：埃米（Å）與皮米（pm）
您的推測是正確的：從技術上來說，奈米（nanometer, nm） 的確不是最小的長度單位，後面還有更小的。
「奈米」是 10
−9
米，也就是十億分之一米。比奈米更小的單位包括：
單位名稱 (中文/英文) 符號 換算關係 物理意義
奈米 (Nanometer) nm 10
−9
m 約等於 DNA 螺旋直徑
埃米 (Angstrom) Å 0.1 nm 或 10
−10
m 晶體中的原子間距，例如矽原子約 0.54 nm
皮米 (Picometer) pm 0.001 nm 或 10
−12
m 原子半徑的級別
匯出到試算表
所以，答案是：有，比奈米更小的「米」是 1 埃米（1
A
˚
） 和 1 皮米（1 pm）。
3. 半導體製程的未來名稱：從奈米到埃米 (Angstrom)
由於「奈米」這個代號很快就會用到「1奈米」的盡頭（例如台積電或三星接下來的製程藍圖可能會有 2 nm、 1.4 nm），業界已經開始規劃下一個名稱了！
最有可能的接班人就是埃米 (Angstrom)：
英特爾：已經率先宣佈，其 2 nm 製程節點之後，將使用 18 A (1.8 奈米級) 和 14 A (1.4 奈米級) 來命名。
18 A = 1.8 nm
14 A = 1.4 nm
這使得製程代號可以繼續使用數字遞減的方式來標示技術進步，符合人們的認知習慣。
因此，半導體製程在耗盡「奈米」數字之後，很可能會進入「埃米」（A）時代。
4. 製程尺寸的物理極限：量子效應
製程不可能無限縮小下去。當我們進入 1 nm、甚至埃米這個級別時，晶體管的閘極或線寬已經接近或達到原子的尺寸，這會帶來量子物理效應的問題：
量子穿隧效應 (Quantum Tunneling)：電子可能會直接穿過極薄的閘極絕緣層，造成漏電和能源浪費。
熱噪聲 (Thermal Noise)：由於結構太小，單個原子的熱運動可能就會干擾晶體管的開關狀態。
單原子操控：當元件只由數十個甚至單個原子組成時，製造的穩定性和良率會極難控制。
所以，未來晶片性能的提升，將不單純依賴於「把尺寸做得更小」，而會更多地仰賴於結構創新 (如 FinFET 到 GAA/RibbonFET/CFET 等) 和新材料 (如二維材料)，以及封裝技術 (如 3D 堆疊晶片)。
量子計算有其侷限性，除需要極低溫冷卻外，整數之類的也不會給它算，因為比傳統電腦還慢很多，目前IBM跟AMD合作開發的就是混合式系統，外圍糾錯跟支援還是要靠傳統積體電路
