[再敗一張]GeCube ATi Radeon HD3650

前言：
　　在上次測試過GIGABYTE的ATi Radeon HD3650後，這次又拿到了一張另一家廠商的ATi Radeon HD3650，為GeCube的產品，板卡較GIGABYTE不同的是，GeCube ATi Radeon HD3650與公板卡的走線與用料似乎相同。拿到這張卡的同時，ATi也釋出了Catalyst 8.5的驅動程式，對於軟體的相容性似乎更好了！
　　GeCube ATi Radeon HD3650採用的是ATi RV635繪圖核心，Qimonda GDDR2 64MB*8顆-2 ns記憶體顆粒，全銅製散熱片，並且搭配了HDCP雙輸出，可對應未來的藍光DVD影音解碼。HD3650也支援了Windows Vista的Aero特效，並且也有支援DirectX 10.1的優勢。售價在NT$2600元左右，很符合入門中低階卡的選購要求。

此篇文章同步發表於我的Blog中

GeCube ATi Radeon HD3650介紹：

外盒，看起來精星也愛變型金剛？





內部配件，該有的東西都有。
驅動程式光碟，色差端子轉接線，DVI>D-Sub轉接頭，S-Video轉梅花端子轉接頭。





卡的外觀，可以看到大片的銅製公板散熱片，也可以看到電容有電解電容與鋁殼電容並用的情況。





卡的右上角並沒有電源接頭，使用的是PCI-E提供的75W來使用，並且這邊也可以看到一個電解電容。





這邊可以看到相同的是，卡上的風扇並沒有具備風扇轉速偵測功能，所以只有兩個pin。





卡上具備雙DVI顯示輸出，並且還具有一個S-Video顯示輸出，做為HTPC足夠了！





卡的背面上貼紙註明為單槽的散熱片，並且也清楚的標下了規格。





將散熱鰭片拆除後的板卡正面，可以看到RV635核心以及另外的四顆記憶體。





全銅製散熱片，並且記憶體側有導熱片做媒介來將熱導離記憶體本身。

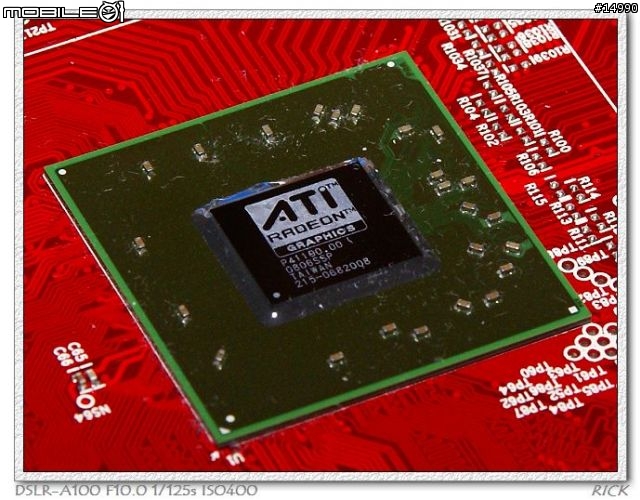

ATi RV635核心，2008台灣製造。





Qimonda -2ns GDDR2 64MB記憶體顆粒，板卡上共八顆組成512MB。





測試平台:

CPU : AMD Athlon 64 X2 5200+ @ 2.612GHz
MB : GIGABYTE NA770-DS3 AMD770 / AMD SB600
RAM : Apacer DDRII800 1GB*2
HDD : Seagate Barracuda IV 40GB IDE
ODD : ASUS DRW-1602P
Cooler : ASUS V60 + AC MX-2導熱膏
VGA : GeCube ATi Radeon HD3650 + AC AS-5導熱膏
POWER : EnLight 250W
OS : Windows Vista Ultimate 32Bit
Driver : Catalyst 8.5 官方驅動
Room Temperature : 26˚C





Windows Vista 硬體資訊：



　　相同的，可以使用ATi的Hyper-Memory技術，達到記憶體為1279MB的大容量，從系統記憶體中抽取768MB來做使用。


3DMark Vantage測試：



　　這次也許是Catalyst更新過後，或是真的公版卡才可以跑，不過總而言之，Vantage終於可以順利跑完了！

先來個全部預跑一輪看看。分數為823分，算是中低階卡中分數較平均的。





再來，對應螢幕解析度1440*900，再跑一輪看看！





不對勁的事情發生了，明明有跑完，不過Vantage的分數並沒有出來，但是GPU Score和CPU Score卻還是有數值出現，挺詭異的。




　　整體上來說，這張HD3650在中低階卡的Vantage分數算是偏高的，蠻值得考慮這張顯示卡的。



3DMark 06測試：

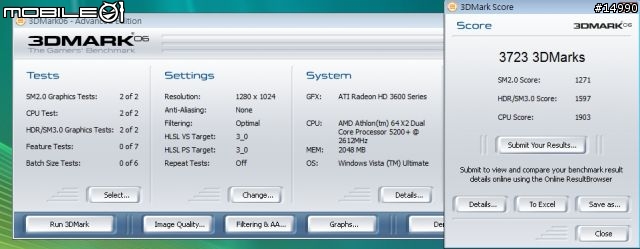

一樣的，先來個基本預設測試看看。分數為3723分，較GIGABYTE的低了一點點，不過並沒有差很多。





再來，一樣改為對應螢幕解析度的1:1 1440*900，並且玩大一點，兩倍取樣的反據齒，三線性的塗色設定。





分數大約少了700分左右，掉到2999分，搞笑捏...為啥不增加個一分呢XD






3D Mark 總結：
　　這次的3DMark 兩個系列終於可以完整跑完了，讓Rick懷疑是不是咱的國產公司layout有問題，導致上次Vantage跑不完。3DMark算是一個指標性的軟體，所以並不用太在意他的分數。如果真的是要跑分數爽度，但是實際效能可能變成笑能的某恩，就...呃，自己想想看囉！殘酷的在下面，一樣的，會有三款FPS大作來當實際畫面的考察。



遊戲測試篇：
　　這次Rick一樣採用三款較為知名的FPS遊戲來做測試，一樣有分硬體吃的輕重度，當然是由輕到重來實際遊戲測試一次囉！上次跑過一次Rick要求的設定後，發現反而Crysis吃的最輕，所以這次的順序就是 輕量級:Crysis ( 末日之戰 ) > 中量級: Ghost Recon Advanced Warfighter 2 ( 火線獵殺3 : 先進戰士2 ) > 重量級: Call of Duty 4 : Modern Warfare ( 決勝時刻4 : 現代戰爭 ) 。接下來，就讓我們一起欣賞不同運算引擎、不同設定值所帶來的遊戲畫面吧！




Crysis 末日之戰：

　　有上次的經驗後，知道Crysis這款遊戲在所有設定為低的前提下，就算是中低階卡也可以跑得很順，所以如果想以較低的預算來換取高畫質的遊戲體驗，可以參考一下Crysis以及HD3650的搭配。

以下是遊戲的畫面設定值：

解析度 : 1440*900
反鋸齒 : Off




Texture Quality : Low
Objects Quality : Low
Shadows Quality : Low
Physis Quality : Low
Shaders Quality : Low
Volumetric Effects Quality : Low
Game Effects Quality : Low
Postprocessing Quality : Low
Particles Quality : Low
Water Quality : Low
Sound Quality : Low





上次漏掉拍這張了，有將設定值調到"高"的玩家們應該都知道，這一幕會瞬間讓FPS吃掉多少張。
不過出乎意料的是，在Low的情況下，HD3650可以到達驚人的40張每秒。





再來惡操HD3650一次，看到Crysis的運輸機材質貼圖，應該請CryTek做款空戰遊戲的才對！





喂喂喂喂！Norman，戴上你的面罩吧！
這邊的FPS也有每秒30張以上的實力。





開始跳傘囉，底下的KPA(北韓人民軍)據點很明顯的可以看到三個哩！
跳傘時的FPS約為30~45張跳動。

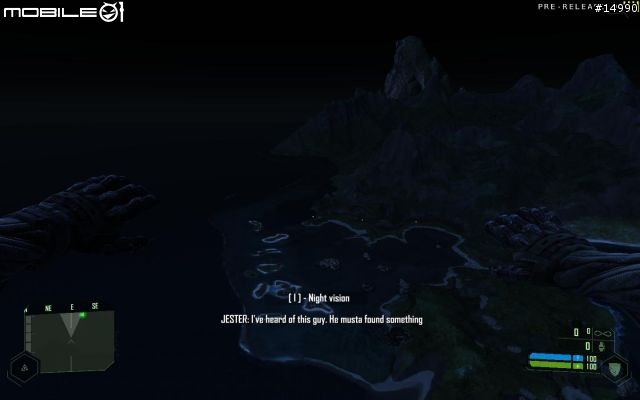

開個夜視鏡看看四周巴！原來底下還有一艘驅逐艦阿！





有異型要來撞玩家囉，玩家的降落傘要爛掉囉！
JESTER : What the hell...? You see that?
Norman : I see it , and also photograph it! Damn! My parachute is gone LOL!





場景似乎有點跳得太快了，這邊是First Light的場景。
在全部為Low的設定下，FPS依然可以維持在30張以上。





看到一個KPA囉！瞄準中...ing





安息吧！KPA...碰





這邊是另外一個地方，主要是要測試看看物件多的情況下，樹叢的運算效果如何。
可以看到FPS還是維持30張以上，不過Rick手有點賤的情況下有試過改成Medium的這場景...慘不忍睹啊！





趴下來試看看，可能因為調整成為Low的關係，所以草堆並沒有表現出景深的運算。





Ghost Recon Advanced Warfighter 2 :

　　這款遊戲運算的重點是在於物理性的爆炸類，以及物件的移動，較Half Life 2的Source更為真實些，尤其如果有張PhysX P1這張物理運算卡的話，畫面更是令人印象深刻！


解析度設定 : 1440*900
Physics : Normal
Texture Quality : Medium
Texture Filtering : Trilinear
Effects quality : Low
Dynamic shadows : Low
Dynamic Lights : ON
Post effects : Low
Anti Aliasing : Off





先來到測試靶場，當然武器還是Rick我最愛的搭配:
主要武器:Heckler & Koch 416D + Heckler & Koch AG416榴彈發射器
次要武器:Heckler & Koch MP5A4 + AimPoint M2內紅點
近身武器:GLOCK 18C





大場景的運算也難不倒HD3650，可以看到FPS在這個畫面，還是擁有每秒35張的實力在。





來玩一下Browing M2HB .50機槍好了，打起來的爽度真高！
FPS因為要運算景深的關係，降到每秒30張以下了。





開槍的火焰，這也說明了白朗寧機槍的缺點...XD





在這個場景中，FPS大概都維持在每秒25~35張中間跳動，並不會太突出。





恐怖的白朗寧M2HB .50機槍，這種槍的標準彈頭打到人的腰，可是會將人體撕裂成兩半的哩～！





這邊是榴彈訓練場，基本上跟剛剛的輕兵器訓練場沒什麼差異性，不過區域性較明顯，而且要訓練使用反坦克刺針飛彈。






Call of Duty 4 Modern Warfare :
　　這款遊戲是使用FPS玩家幾乎都知道的浴血戰場(Unreal Tournament)2004的運算引擎再加以修改，所以Rick大膽將所有的特效都開到最高來執行這款遊戲。不過得到的代價就是FPS在戰鬥中沒有高於30張過...Orz

解析度設定 : 1440*900
螢幕更新率 : 60Hz
Aspect Ratio : Auto
Anti-aliasing : 4X
Sync Every Frame : No
Dual Video Cards : No
Shadows : Yes
Specular Map : Yes
Depth of Field : Yes
Glow : Yes
Number of Dynamic Lights : Normal
Soften Smoke Edges : Yes
Ragdoll : Yes
Bullet Impacts : Yes
Model Detail : Normal
Water Detail : Normal
Number of Corpses : Insane





靶場練習中...拿著Heckler & Koch G36C來靶場打還真是少見。
FPS在這邊感覺起來並沒有很多的物件要運算，可是卻只有每秒23張，感覺Call of Duty 4 Modern Warfare這款遊戲還真是不容忽視啊。





去軍火庫翻翻東西，可以看到一堆怪加斯槍，還可以看到M134 Vulcan哩！





葛斯哪根神經有問題...竟然對玩家說LOVELY(真可愛)...Orz





注意看這張圖片槍的右方，這是扣板機後槍機開鎖拋殼的動作哩！





再拋一枚！





拿小刀去剖西瓜，記住！抽小槍的速度遠快過於換彈夾，但是抽小刀砍又更快於抽小槍！





這西瓜還真奇怪...怎麼沒有西瓜蒂呢？





Gaz剛剛說我可愛？跑到外面去試看看5.56 x 45mm的穿透性如何。





穿透力極佳！不過...呃...對友軍開槍是不被容忍的！





重新再讀取記錄檔後，跑到外面去閒晃逛大街。
這時候運算的場景非常多，多到FPS瞬間掉到只有每秒15格以下。





開始挑戰CQB測試，拿著Heckler & Koch MP5A5去練習。
可以看到在室內的運算較少，FPS可以較高一些。不過還是沒有高到哪裡去。





第一個任務，搶奪關於核子導彈的相關資料。
這個場景真的實在太要HD3650的命了，FPS瞬間降到每秒不剩十張。





歪掉的貨櫃，裡面可以偷偷龜一下，不過請小心！在艦橋上會有.50 Browing M2HB機槍在等著！





呼叫友軍前來將.50機槍手給解決掉。
FPS還是一樣，都在5張到15張跳動。





快速撤離!! 船快要沉了，敵軍軍方不想承認船艦上有核子武器，派MiG-29前來湮滅證據。

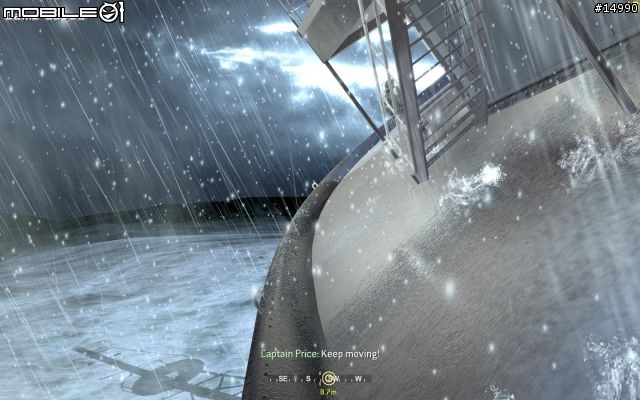

準備衝過船身破裂的地方！





趕快衝到甲板上去！
話說Rick每次碰到這部分，在玩遊戲的同時頭都會跟著歪一邊....XD

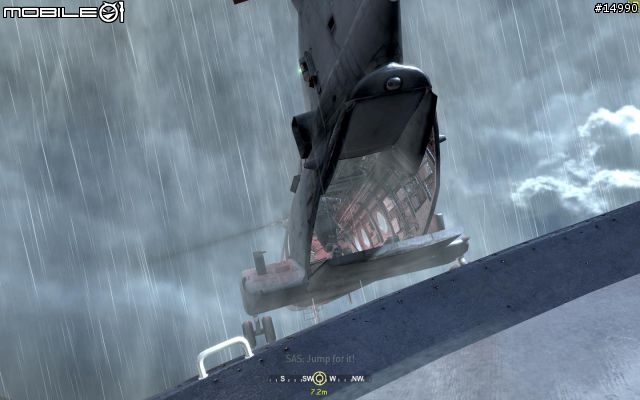

快到直升機了！CH-47就在眼前了！





更！撐不住了，快掉下直升機了！





救人囉！





普來茲隊長就了玩家一命....
這邊注意看人體的貼圖材質，實在好漂亮啊！
不過換來的代價也就是FPS低落。





下沉中的貨船，不知道以後會不會變成人工珊瑚礁咧！
這畫面更是恐怖，水面的反射太多運算了，FPS又再度的低到每秒九張。







總結：

　　這次由於GeCube ATi Radeon HD3650採用的是公版設計，所以自然散熱器的部分也是使用公版，且因為溫度在遊戲執行時的溫度還好，所以並沒有聽到很明顯的風扇風切聲，並且散熱器的銅質散熱片較技嘉的ATI Radeon HD3650的鋁質散熱片來說，導熱的效果更高！並且記憶體的散熱也足夠！
　　遊戲的實際執行，除了Call of Duty 4刻意將所有特效全開會頓以外，其他的遊戲都可以跑得很順！而且售價適宜，給不夠小朋友的平民們或是畫面要求不太高的玩家一個新的選擇，算是高階的裝機卡，玩家級的中低階卡呢！
