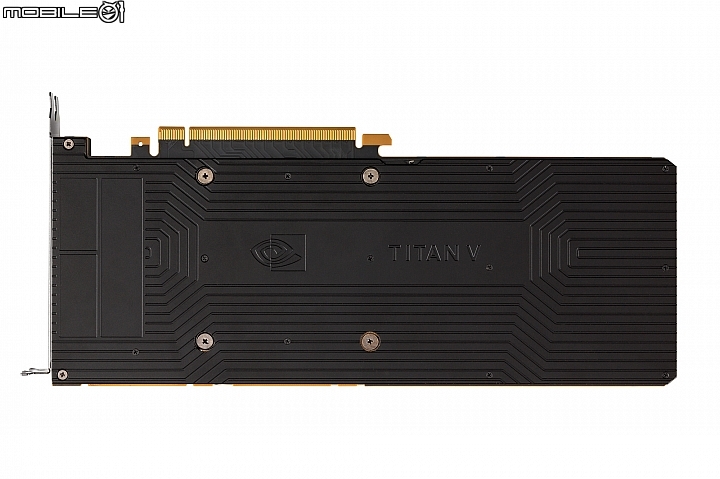

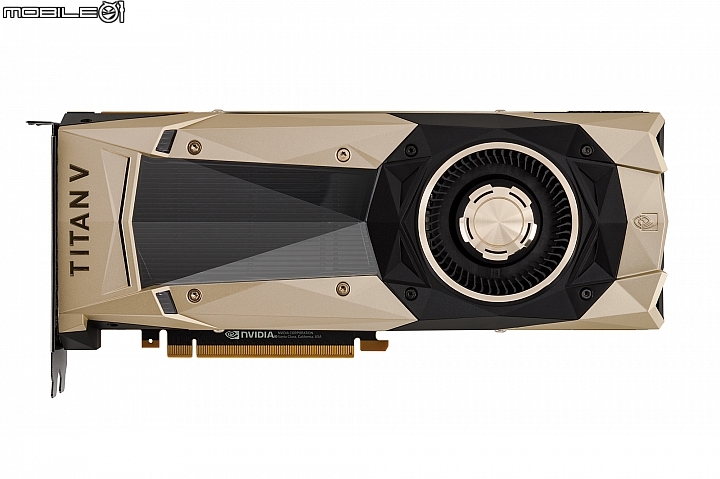

從官方圖片來看，NVIDIA新推出的TITAN V顯示卡散熱器將會採用黑金配色，並且在電路板背面一樣也會加入金屬背板設計。

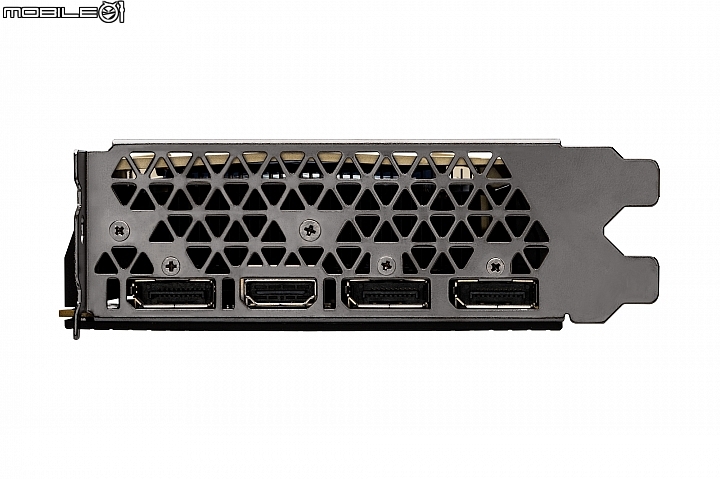

輸出規格方面則有提供了三組DP1.4以及一組HDMI2.0影音輸出端子。
從顯示卡上方圖片可以看到TITAN V採用6+8Pin的供電設計。

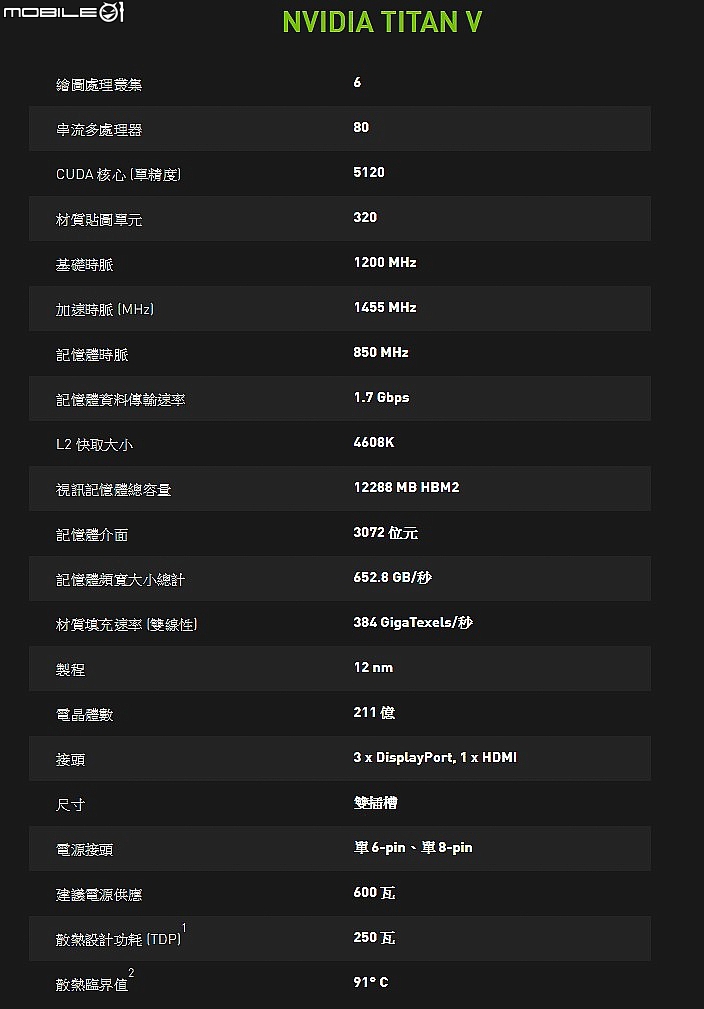

底下附上官方提供的NVIDIA TITAN V顯示卡詳細規格表給大家做個參考。
最後在附上官方NVIDIA TITAN V顯示卡介紹影片給大家看一下囉!
從官方圖片來看，NVIDIA新推出的TITAN V顯示卡散熱器將會採用黑金配色，並且在電路板背面一樣也會加入金屬背板設計。
輸出規格方面則有提供了三組DP1.4以及一組HDMI2.0影音輸出端子。
從顯示卡上方圖片可以看到TITAN V採用6+8Pin的供電設計。
底下附上官方提供的NVIDIA TITAN V顯示卡詳細規格表給大家做個參考。
最後在附上官方NVIDIA TITAN V顯示卡介紹影片給大家看一下囉!
2017-12-08 14:38 發佈
dennis.F wrote:
從官方圖片來看，NVIDIA新推出的TITAN V顯示卡散熱器將會採用黑金配色，並且在電路板背面一樣也會加入金屬背板設計。
連外型都設計成黑金，根本在暗示手上沒有黑金的別來買嘛！
110TFLOPS可不是開玩笑的, 參考一下現在最多玩AI的人買的1080Ti, 也才11TFLOPS, 差十倍耶!
老黃:錢! 當然是要整捆整捆燒!! 一張一張燒要燒到甚麼時候!!? XD
dennis.F wrote:
NVIDIA近日為AI...(恕刪)
dennis.F wrote:
NVIDIA近日為AI...(恕刪)
老黃，你什麼時候會出Titan Vp ?
如果在美國沒朋友，有什麼方法可以購得?
NVIDIA此前推出過面向商用和科研用的GPU加速卡Tesla V100
這個TITAN V則是針對消費PC市場。
新架構相比Pascal有兩倍的效能提升
並針對的AI，機器學習特性運算單元
用到第二代NVLink，雙向總帶寬達到300GB / s的
從NVIDIA放出的照片二看，
TITAN V顯卡在外觀上還是繼續了10系顯卡的鑽石切割設計外觀，採用土豪金配色
顯卡內核核心（GV100）採用台積電的12nm FFN製程工藝
晶體管數量達到211億個
共計5120個CUDA單元，核心基礎頻率1200MHz，Boost頻率1455MHz
最大能提供110TFLOPS深度學習運算為前代TITAN Xp的9倍之多
而單精度性能為15TFLOPS
TITAN V從Tesla V100的4096位，16GB縮小為3072位
12GB的HBM2顯存，顯存頻率850MHz，等效數據頻率1700MHz，帶寬高達652.8GB / s
TITAN V的L2緩存減少到4.5MB，這些使得在深度學習運算性能上稍不如Tesla V100（112TFLOPS）
顯卡供電接口是6 + 8pin，顯卡TDP 250W，顯示接口為3個DP + 1個HDMI
1080 Ti 單精度性能為 11.5 TFLOPS
TITAN V 單精度性能為 15 TFLOPS
所以在顯示能力上約為 30% 增加
slash410 wrote:
玩 ML,DL 的人表示:"便宜"!!...(恕刪)
這卡算超便宜。光看 3 X Display port，1 x HDMI 2.0 接口，這卡本來就不是給遊戲用的。
在 Deep Learning 領域，目前最快的算是 Tesla V100。用的也是 Volta 架構，速度約在 120 TFlops。單卡價格直接破百萬。這片卡的速度跟 V100 差不多，價格只有 V100 的 1/10。有這需求的肯定搶著買。
在 DL 領域，1080 Ti 的速度看到的測試差不多是一台雙 Xeon E-2630 2.4GHz (8C16T) 的 45X ~ 75X。換成 Titan V，以 3 片 1080 Ti 的價格去換 400X 以上的速度。在這種巨大差異下，買顯卡顯然是比換 server 更好的投資。
