技嘉推出的Xtreme Gaming GTX1080顯示卡不僅具備了更高的核心運作時脈,內建的Windforce風之力散熱器還搭配三個10公分大尺寸風扇來加強散熱效果,並特別採用疊合扇設計,所以即便顯示卡上搭載了三個10公分風扇也能將長度規格控制在30公分以內,而且這樣的設計亦有增強風壓的效果,以提昇顯示卡整體散熱效果。此外,這款顯示卡針對VR裝置需求,特別在電路板後方增加了兩組HDMI傳輸埠,而且在白金版包裝內更直接提供了前置VR擴充套件,讓有連接VR裝置需求的玩家能夠更方便安裝使用。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

技嘉這次推出的Xtreme Gaming GTX1080顯示卡會有一般版以及白金版包裝,主要差異是白金版包裝內有多了搭配VR裝置的擴充套件、新版NVIDIA HB SLI橋接器以及滑鼠墊等配件。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

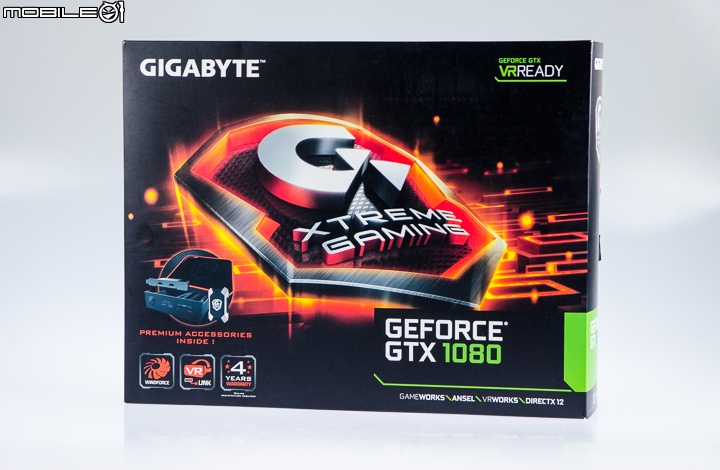

在外盒正面左下角除了有標示包裝內的VR擴充套件之外,技嘉針對這款顯示卡也有提供了四年保固服務,若是上網登錄資料之後,保固服務將可以再延長至五年。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

外盒背面有標示了這款顯示卡的幾個重點特色,包含了VR擴充套件的安裝示意圖、WindForce散熱設計、可調式的LED背光以及Xtreme protection電路板保護層設計。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

包裝內盒上還有印上Xtreme Gaming系列的專屬圖樣。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

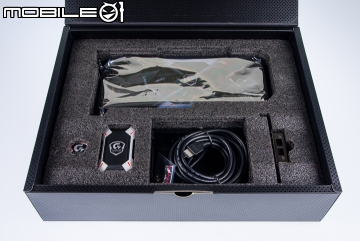

開啟內盒上蓋後,上層有放了一個配件盒,底下空間還有顯示卡主體以及VR擴充套件與SLI橋接器等配件。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡 進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

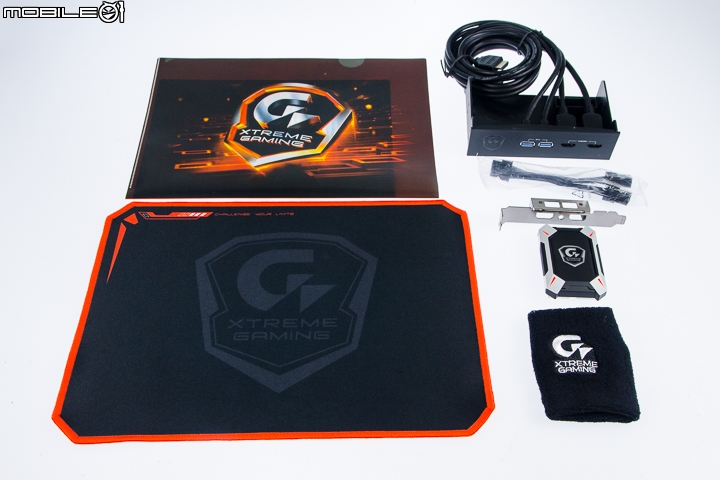

白金版包裝內的除了顯示卡主體之外,還有隨附紙本說明書、XTREME GAMING文件夾、滑鼠墊、護碗、VR擴充套件、雙6Pin轉8Pin電源線、HDMI背檔板以及專屬HB SLI橋接器等配件。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

隨附的VR擴充套件上有設置了兩組USB3.0以及兩組HDMI影音端子,可以安裝在機殼的5.25寸空間,讓有VR裝置的使用者更方便安裝。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

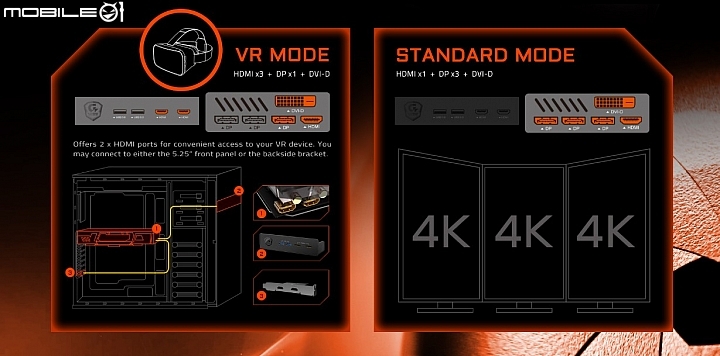

這款顯示卡針對VR裝置特別在電路板後方增加了兩組HDMI,可直接連結隨附的VR擴充套件。當顯示卡搭配VR裝置使用時,會佔用到原本的兩組DP端子,變成三組HDMI、一組DP以及一組DVI等端子運作。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

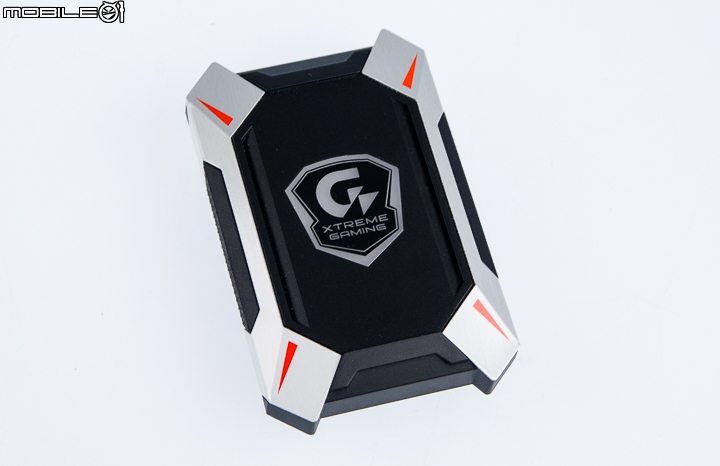

在白金版的包裝內也提供了NVIDIA新版的HB(High Bandwidth) SLI橋接器,能夠讓兩張GTX1080顯示卡串接時發揮更好的效能表現。在這個橋接器上還有加入LED背光設計,而且一樣可以透過軟體來切換使用者自己喜歡燈光效果。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

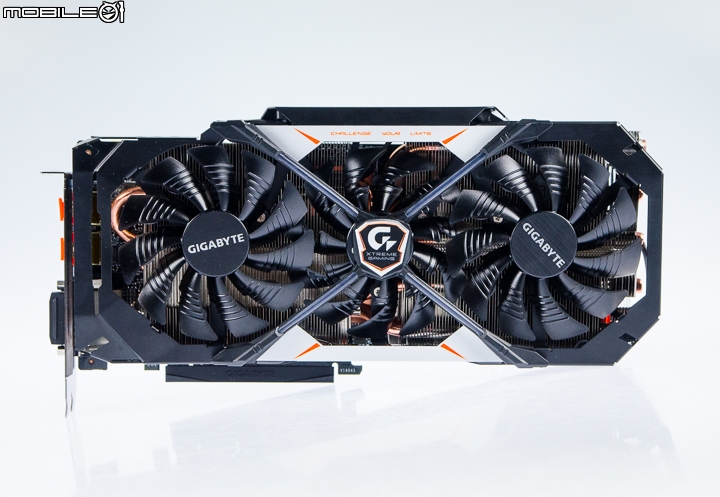

接著來看顯示卡主體部分吧!一般顯示卡若是搭載三個10公分的風扇,因為散熱空間以及外框架的因素,顯示卡長度勢必會超過30公分,安裝時就必須搭配空間較大的機殼。然而技嘉這次推出的Xtreme Gaming GTX1080顯示卡則是特別採用了疊合扇設計,所以即便是搭載三個10公分的風扇,亦能使得顯示卡長度規格控制在30公分以內。另外,在顯示卡的散熱器外蓋上還有加入像是光劍概念的LED燈管,實際運作時看起來就像是的X字樣,並且還可以透過軟體讓使用者自己調整燈色或顯示模式。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

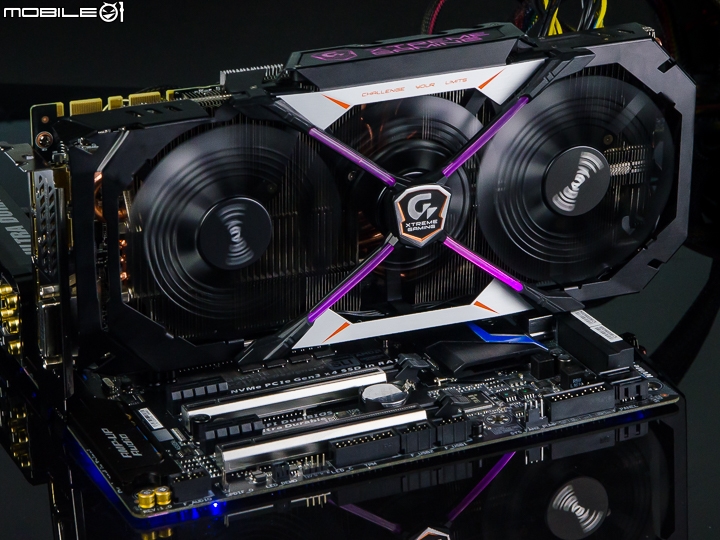

實際運作時的背光效果,給大家做個參考。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

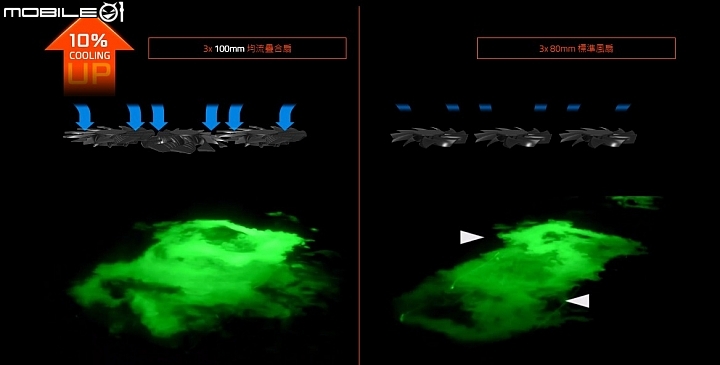

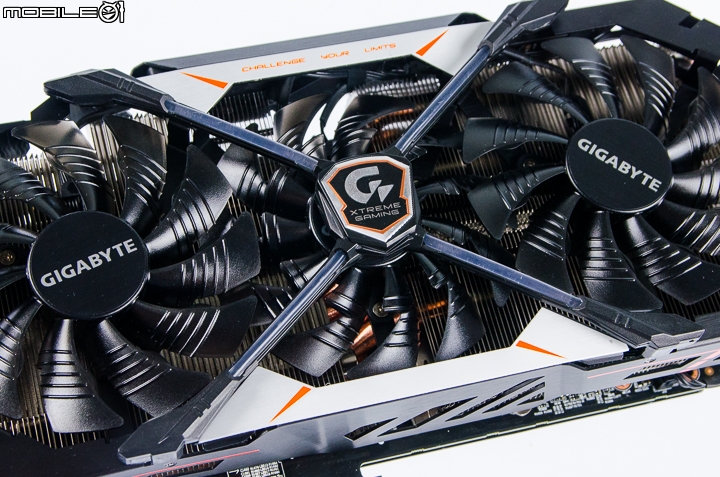

顯示卡上所搭載的疊合扇技術,主要是將中間的風扇位置下降一些,並搭配特殊的扇葉設計,讓三個風扇在實際運作時不會被卡到。而且就官方說法,透過這樣子的風扇疊合設計,不僅能夠增加風流下吹時的風壓,也能夠覆蓋更多散熱鰭片,進而增加整體的散熱效果。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

在三個風扇的扇葉上也都有加入鋸齒邊緣以及導流溝槽設計,號稱能夠增加23%的進風量。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

散熱器上搭配的三個風扇都是雙滾珠軸承設計,能夠比一般軸承的風扇更耐用一點。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

透過疊合扇的設計,讓這款顯示卡即便裝上了3個10公分風扇,亦能讓顯示卡的總長度控制在30公分以內,長度規格大約是29.5公分。另外,在顯示卡上方也有加上XTREME GAMING的Logo與字樣,實際運作時一樣可以自己調整背光燈色。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

實際運作時的字樣背光效果,一樣給大家做個參考。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡


這款顯示卡的供電設計是採用雙8Pin電源,而且在電路板上還有加入LED指示燈,讓使用者可以直接查看電源連結是否正常。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

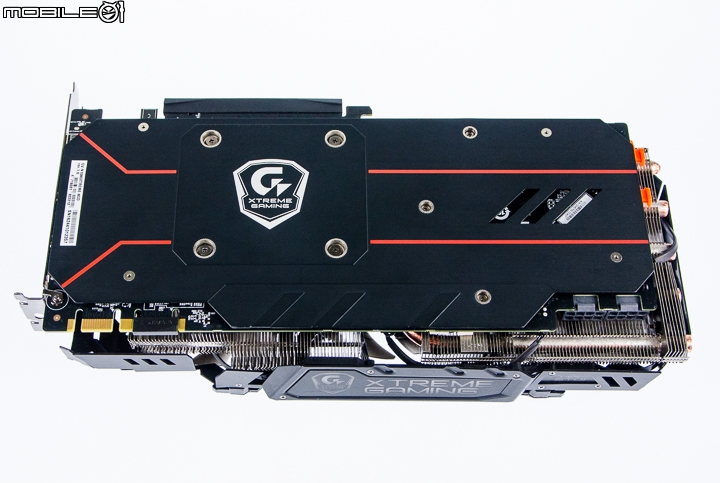

顯示卡背面有加入一片鋁質金屬板,主要是用來加強電路板散熱以及減少板彎的問題。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

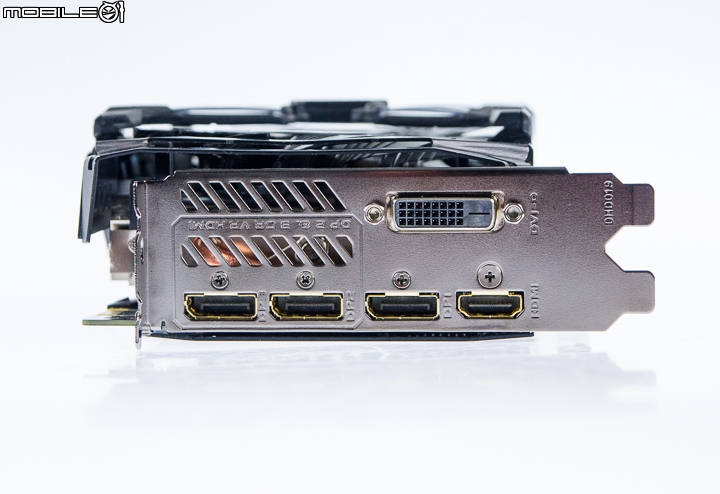

影音支援方面,顯示卡的背板上跟創始版GTX1080一樣是提供了三組DP1.3、一組HDMI 2.0b以及一組DVI影音端子。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

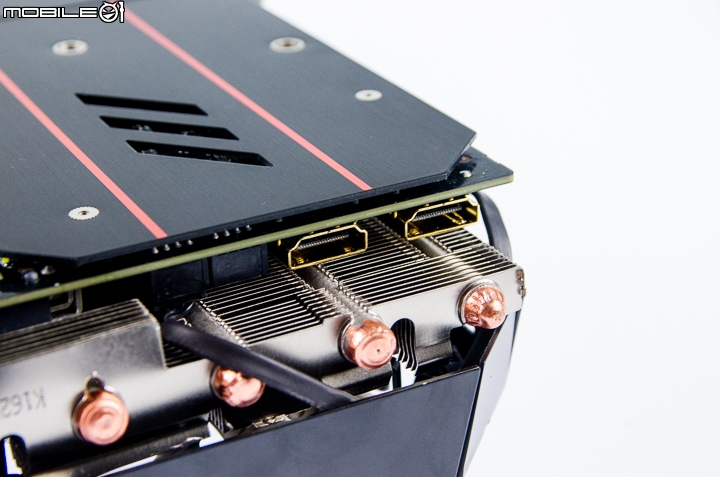

除了背板上的影音端子之外,顯示卡電路板的後面還有另外設置了兩組HDMI端子,讓使用者可以用來連接隨附的VR擴充配件。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

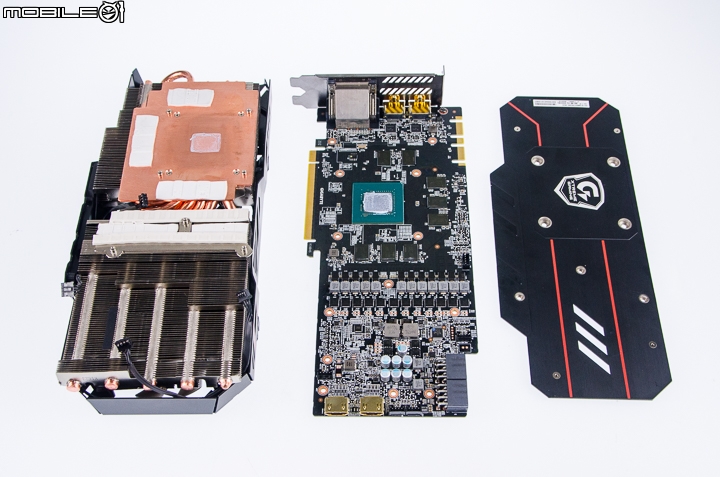

接著卸下散熱器來看看內部的設計吧!
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

技嘉這款Xtreme Gaming GTX1080顯示卡上搭配的散熱器採用了大面積的銅質基底,除了可以直接吸收繪圖晶片產生的廢熱之外,亦能夠覆蓋到顯示記憶體顆粒。而在散熱器上也搭載了5根8mm與1根6mm的熱導管來加強廢熱傳導。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

為了增加空氣接觸的表面積,技嘉這款顯示卡上的散熱器鋁擠鰭片除了採用高低設計來增加鰭片數量之外,還有加入導流鰭片的設計,讓風流可以更穩定地吹向鰭片。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

顯示卡電路板正面一覽。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

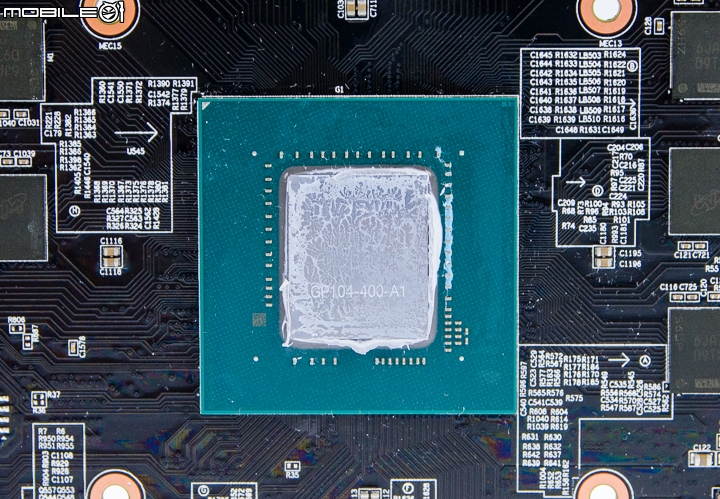

顯示卡上搭載的繪圖晶片是NVIDIA新一代的PASCAL架構晶片,詳細型號為GP104-400-A1。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

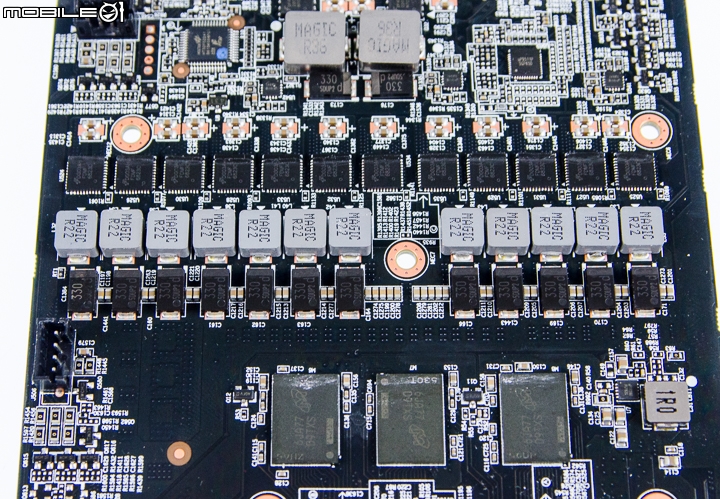

電路板上針對繪圖晶片的供電部分,採用的是12相供電模組設計。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

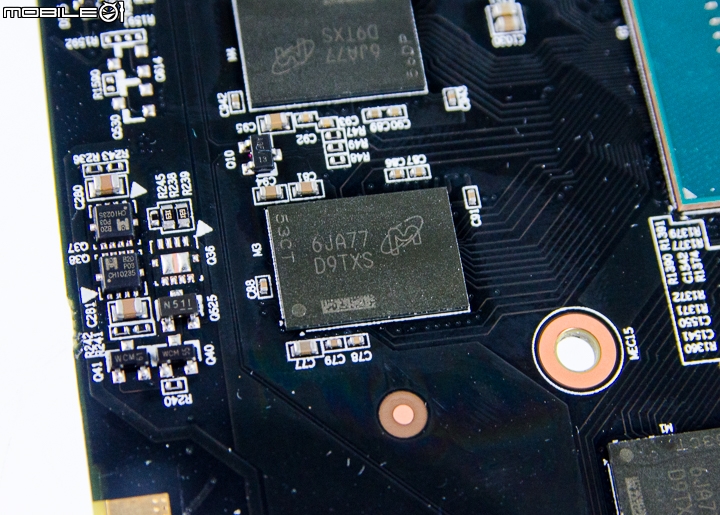

在顯示卡上一共搭載了8顆由美光製造的GDDR5X記憶體顆粒,詳細型號為D9TXS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

卸下散熱器可以更清楚看到電路板後面還有多加了兩組HDMI影音端子。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

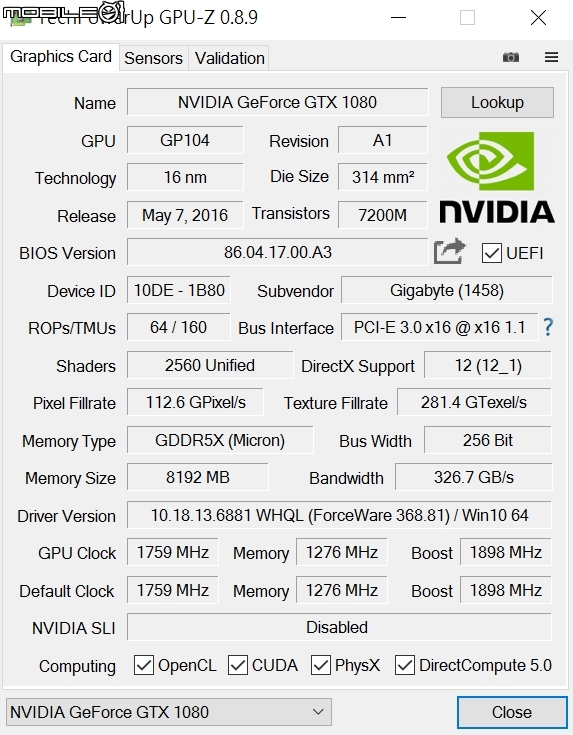

透過GPUz軟體來看,技嘉這次推出的XTREME GAMING GTX1080顯示卡預設的繪圖核心運作時脈已經有超頻至1759MHz,而記憶體運作時脈也有小超到1276MHz。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡


實際測試

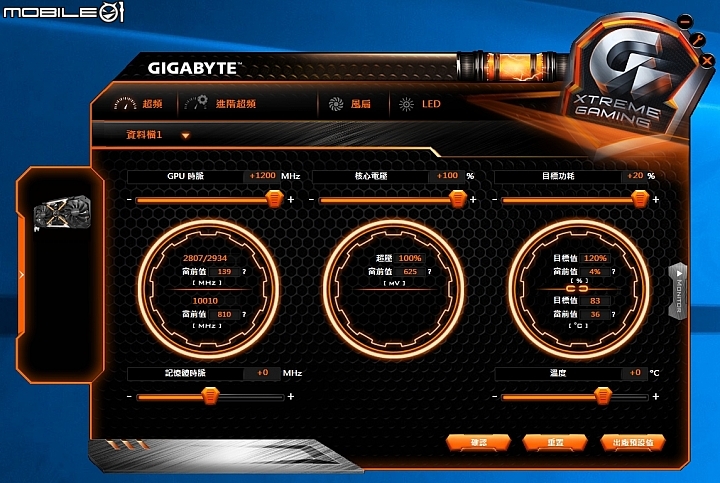

技嘉搭配這款顯示卡有提供了一個專屬的XTREME ENGINE應用軟體,主要是可以讓使用者用來調整時脈、電壓、風扇運作以及LED背光之類的選項設定。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

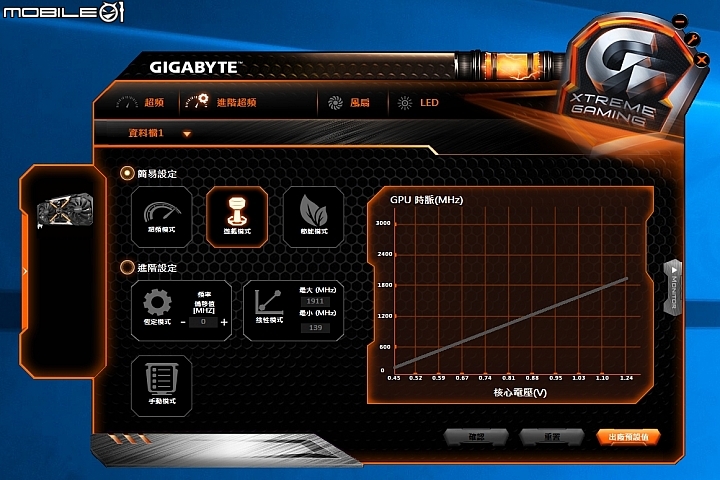

在進階超頻頁面內有設定了超頻、遊戲以及節能三種預設模式讓使用者可以快速調整,若是想要進一步設定運作時脈的話,便可以開啟進階模式來調整時脈設定。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

風扇頁面內也有提供了低溫、預設以及安靜三種快速設定模式,並且一樣有提供進階設定選項讓使用者可以直接透過圖表或是輸入參數來設定風扇轉速運作。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

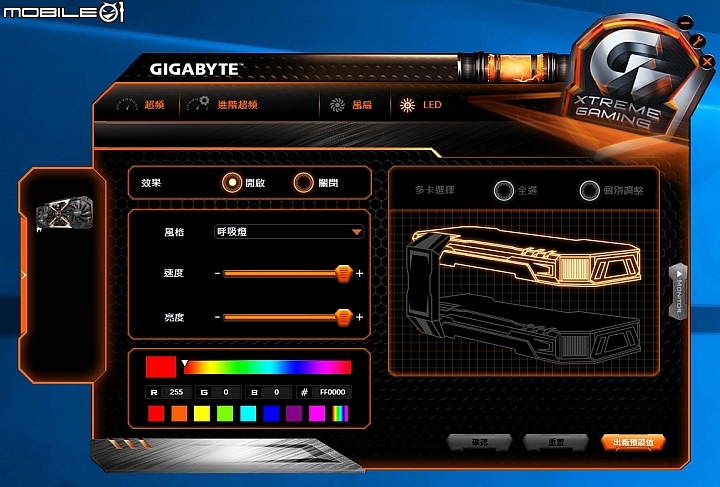

顯示卡上的LED背光可以在LED頁面裡面來調整,可依照喜好選擇顯示風格模式以及燈色,若是有兩張顯示卡的話,也可以選擇同步燈色或是個別顯示。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡


實際測試

接著就來看一下技嘉這款GTX1080顯示卡的效能表現吧!這次同樣會拿創始版GTX1080顯示卡來做個對照組,讓網友們可以更容易瞭解這款顯示卡的效能表現。底下是這次測試所搭配的各項零組件清單,一樣先給大家做個參考。

處理器:Intel Core i7-6700K
主機坂:技嘉Z170X-Designare
硬碟機:PLEXTOR M6S 256GB固態硬碟
記憶體:金士頓DDR4-3000 4GBx2
電源供應器:技嘉ODIN 1200W
作業系統:Windows 10 64位元

DX11效能測試

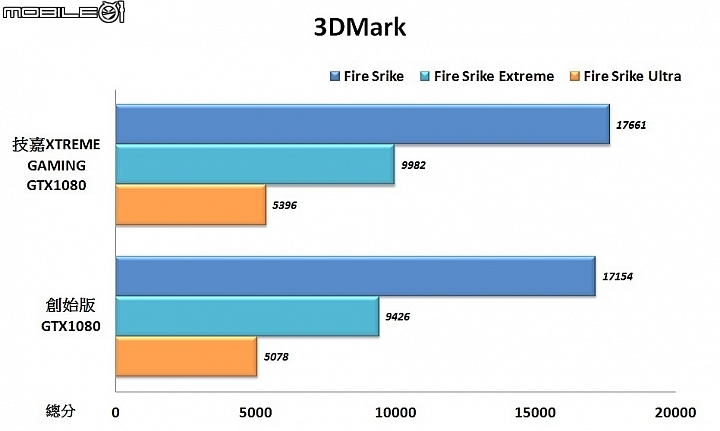

3DMark軟體測試結果

在3DMark軟體的Fire Srike、Extreme以及 Ultra三個場景測試中,技嘉XTREME GAMING GTX1080顯示卡的測試結果總分為5396分、9982分與17661分。創始版GTX1080的測試結果總分為5078分、9426分與17154分。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

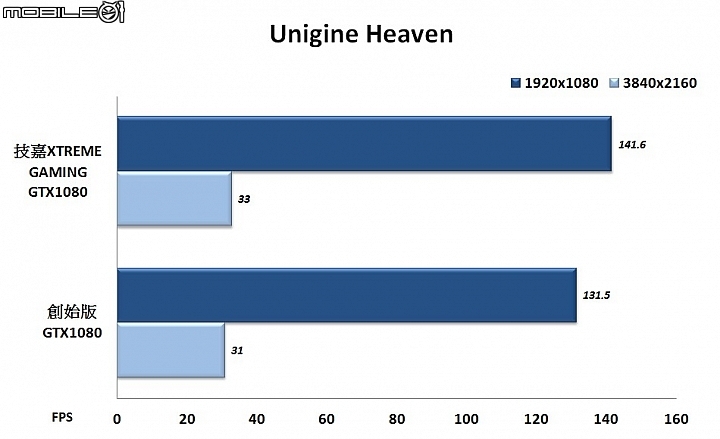

Unigine Heaven 4.0測試結果

當解析度設定在1920x1080與3840x2160,並開啟4XAA反鋸齒選項以及最高等級的顯示特效時,技嘉XTREME GAMING GTX1080顯示卡的每秒平均張數測試結果為141.6FPS與33FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為131.5FPS與31FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

Unigine Valley測試結果

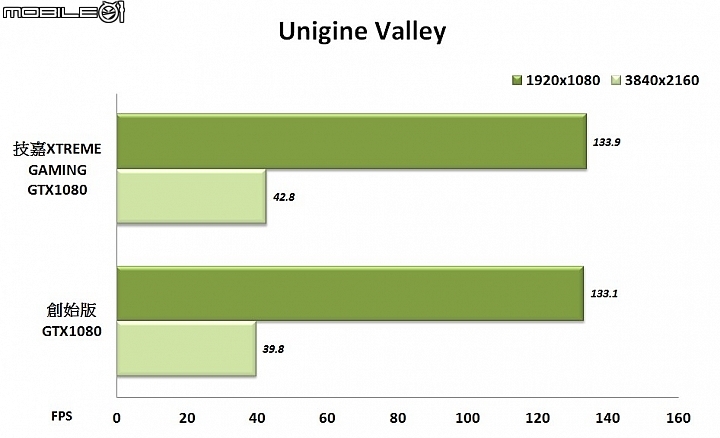

當解析度設定在1920x1080與3840x2160,並開啟4XAA反鋸齒選項以及最高等級的顯示特效時,技嘉XTREME GAMING GTX1080顯示卡的每秒平均張數測試結果為133.9FPS與42.8FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為133.1FPS與39.8FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

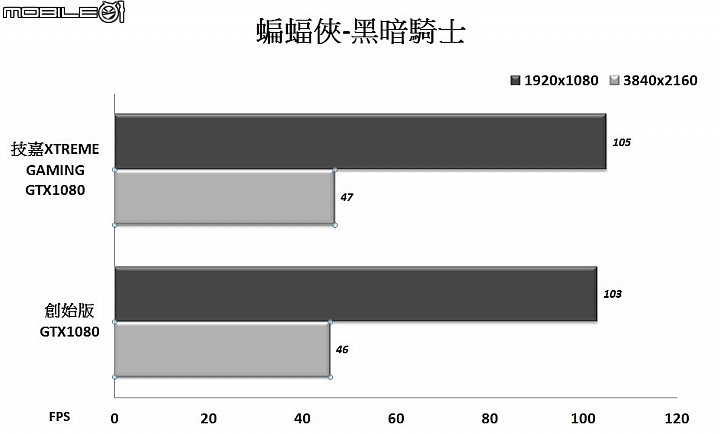

蝙蝠俠 黑暗騎士遊戲測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,技嘉XTREME GAMING GTX1080顯示卡的每秒平均張數測試結果為105FPS與47FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為103FPS與46FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

DOOM毀滅戰士遊戲測試

當解析度設定在1920x1080與3840x2160,並開啟超級等級的顯示特效時,技嘉XTREME GAMING GTX1080顯示卡的每秒平均張數測試結果為149.45FPS與56.5FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為140.38FPS與55.12FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

GTA5遊戲測試

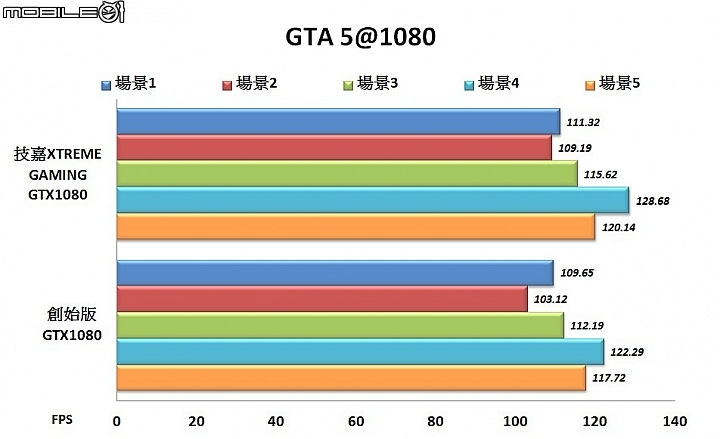

在GTA 5遊戲中,當開啟解析度1920x1080,並將顯示材質選項設定為「非常高」,且開啟MSAA 4X以及NVIDIA TXAA反鋸齒設定時,技嘉XTREME GAMING GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為111.32、109.19、115.62、128.68、120.14FPS;創始版GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為109.65;103.12、112.19、122.29、117.72FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

當開啟解析度3840x2160 並保持一樣的顯示設定時,技嘉XTREME GAMING GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為39.48、38.6、40.43、42.59、42.51FPS;創始版GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為37.42、36.63、38.79、40.53、40.36FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

Hitman:刺客任務@DX11

當解析度設定在1920x1080與3840x2160,並開啟「Ultra」等級的顯示特效來測試遊戲在dx11效能時,技嘉XTREME GAMING GTX1080顯示卡的每秒平均張數測試結果為99.57FPS與57.24FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為97.3FPS與48.57FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

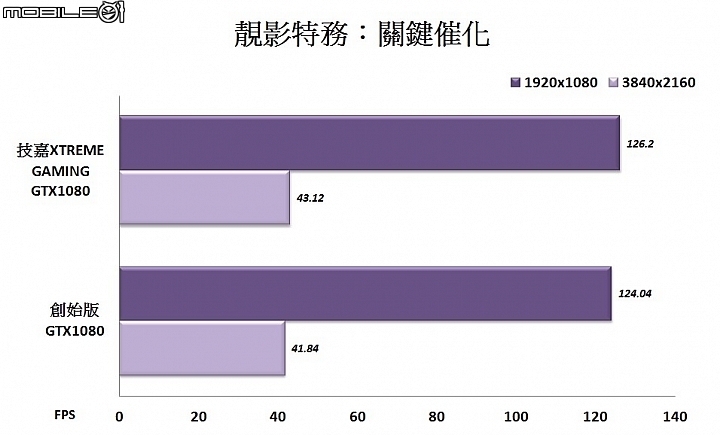

靚影特務:關鍵催化

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,技嘉XTREME GAMING GTX1080顯示卡顯示卡的每秒平均張數測試結果為126.2FPS與43.12FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為124.04FPS與41.84FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

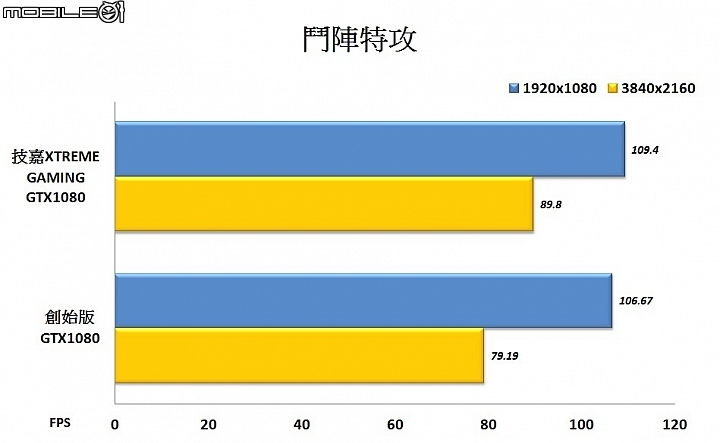

鬥陣特攻測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,技嘉XTREME GAMING GTX1080顯示卡顯示卡的每秒平均張數測試結果為109.4FPS與89.8FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為106.67FPS與79.19FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

古墓奇兵遊戲測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,技嘉XTREME GAMING GTX1080顯示卡顯示卡的每秒平均張數測試結果為184.8FPS與63FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為176.2FPS與58.4FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡


DX12效能測試

3DMark Time Spy場景測試結果

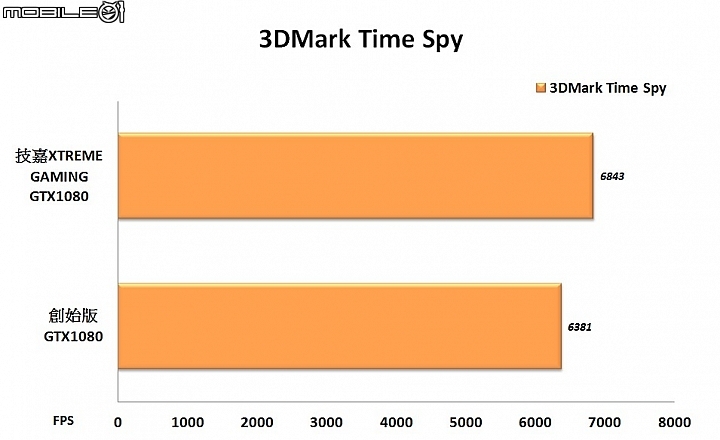

在3DMark軟體Time Spy場景測試時,技嘉XTREME GAMING GTX1080顯示卡的測試結果總分為6843分、創始版GTX1080顯示卡的測試結果總分為6381分。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

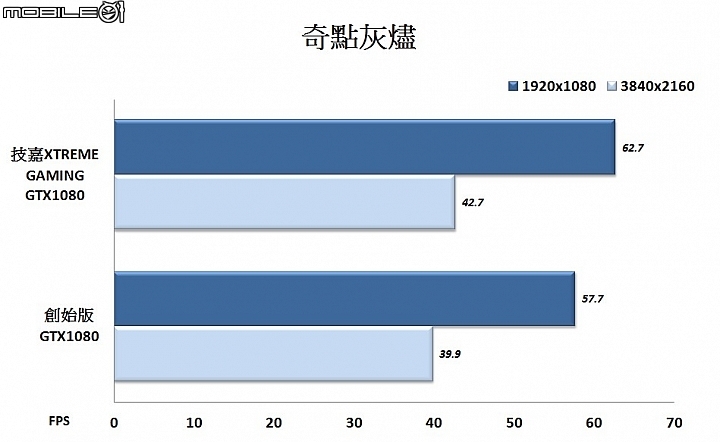

奇點灰燼@DX12

當解析度設定在1920x1080與3840x2160,並開啟「瘋狂」等級的顯示特效來測試dx12效能時,技嘉XTREME GAMING GTX1080顯示卡的每秒平均張數測試結果為62.7FPS與42.7FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為57.7FPS與39.9FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

Hitman:刺客任務@DX12

當解析度設定在1920x1080與3840x2160,並開啟「Ultra」等級的顯示特效來測試遊戲在dx12效能時,技嘉XTREME GAMING GTX1080顯示卡的每秒平均張數測試結果為99.57FPS與57.24FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為97.3FPS與48.57FPS。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

實際運作溫度測試

在室溫26度以及裸機運作的狀況下,由於技嘉XTREME GAMING GTX1080在顯示卡未超過60℃之前,風扇也會保持完全靜止的狀態,所以待機溫度比創始版稍微高一點,大約會保持在44℃左右。接著透過Furmark軟體實際燒機15分鐘之後,技嘉XTREME GAMING GTX1080顯示卡的運作溫度則會控制在67℃以內。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡

實際耗電量測試

當系統在待機狀態時,搭載技嘉XTREME GAMING GTX1080顯示卡的系統總功耗約為55瓦、搭載創始版GTX1080顯示卡的系統總功耗約為48瓦搭。

實際玩GTA5時,搭載技嘉XTREME GAMING GTX1080顯示卡的系統總功耗約為320瓦、搭載創始版GTX1080顯示卡的系統總功耗約為390瓦。

實際玩鬥陣特攻時,搭載技嘉XTREME GAMING GTX1080顯示卡的系統總功耗約為325瓦、搭載創始版GTX1080顯示卡的系統總功耗約為280瓦。

當系統執行3DMark軟體測試時,搭載技嘉XTREME GAMING GTX1080顯示卡的系統總功耗約為342瓦、搭載創始版GTX1080顯示卡的系統總功耗約為280瓦。

最後透過Furmark軟體讓GPU達到滿載運作的狀態時,搭載技嘉XTREME GAMING GTX1080顯示卡的系統總功耗約為338瓦、搭載創始版GTX1080顯示卡的系統總功耗約為285瓦。
進化散熱 彈性輸出 技嘉XTREME GAMING GTX1080顯示卡


測試總結

在時脈提昇的加持下,技嘉這款顯示卡的效能表現都比創始版的GTX1080更好一點,再加上新版風之力散熱器的加持下,亦能將顯示卡燒機溫度控制在67℃以內,散熱效果的確有不錯的表現。另外,這款顯示卡增加的兩組HDMI傳輸埠除了可以更方便連接VR裝置之外,對於有多螢幕需求的使用者來說,也能夠有更多的顯示器搭配選擇。
2016-07-29 9:00 發佈

dennis.F wrote:
技嘉推出的Xtreme...(恕刪)



dennis.F wrote:
技嘉推出的Xtreme...(恕刪)


REV了嗎?
是喔
dennis.F wrote:
技嘉推出的Xtreme...(恕刪)
dennis.F wrote:
技嘉推出的Xtreme...(恕刪)



G心叵測
G心叵測

重新定義新台幣
dennis.F wrote:
技嘉推出的Xtreme...(恕刪)
雙8pin 的電源.....玩這這麼大,效能也沒強個30%啊....
感覺還是創始版單純些

kiki-yuan wrote:
雙8pin 的電源...(恕刪)


Pascal根本用不到那麼多電 不玩LN2超頻
光使用空冷 根本壓榨不出那麼多效能
一個8Pin就可以跑到2Ghz以上 還需要兩個嗎

dennis.F wrote:
技嘉推出的Xtreme...(恕刪)

技嘉這款Xtreme Gaming GTX1080顯示卡上搭配的散熱器採用了大面積的銅質基底,除了可以直接吸收繪圖晶片產生的廢熱之外,亦能夠覆蓋到顯示記憶體顆粒。而在散熱器上也搭載了5根8mm與1根6mm的熱導管來加強廢熱傳導。



依照GTX1080的廢熱量,應該要上均熱板才對,
但是從圖片上看起來,感覺真的只是2~3mm厚的銅板一塊。

以熱導管直接接觸die也沒用,熱源只會集中在有碰觸到的那2~3根上面。
不知道做那個5.25吋的hdmi輸入盒要做什麼...

技嘉不知道現在的CASE...5.25吋的空間幾乎被減化...

從以前的5大...到現在可能連1大都沒有...

送一個5.25吋的垃圾...還不如賣便宜點...
