除了那些還在使用 AGP 介面的主機板的使用者
不想為了一張 PCI-E 顯示卡而「砍掉重練」....也就是整台主機大升級
所以市面上還買的到規格接近於 PCI-E 的 AGP 介面的顯示卡
nVidia 7 系列的顯示卡就是一例, 8 系列的我倒是沒看過
也許有出但是市面上可能要訂才會有貨吧...還是胎死腹中了?
而 ATI 的比較不熟, 所以印象中好像有 RX2400, RX2600 ...
也有其它型號, 但常見的都是比較低階的 (9550 比較多)
而這次要分享的這一張顯示卡, 主要是看了這一篇文章:
[ATI 2600Pro AGP 測試] 舊電腦大復活，AMD K7征服Full HD
因為最近自己所使用的顯示卡 - 技嘉 GV-N66128DP (nVidia GeForce 6600 128MB AGP 8x) 顯示卡
雖然一般 2D 使用 (就單純顯示文字, 圖片, 或者玩一些不是很吃顯示卡資源的遊戲) 沒什麼問題
但是拿來玩 3D 遊戲, 反而很吃顯示卡效能, 造成 3D 顯示延遲, 迫不得已得將遊戲的顯示設定降到最低
這樣就不會延遲的很痛苦 (玩 NFS: Carbon 時很明顯, 顯示設定降到最低反而很難看)
不過前陣子用同樣的設定在玩遊戲, 倒是沒這麼嚴重過, 頂多稍微延遲而已了
連用 3D Mark 2003 測試時 (我手邊沒比較新版的 3D Mark, 所以只能用這個版本測)
四個畫面測試的最後一個就出現破圖情況, 造成畫面卡住不動, 但還是可以脫離測試
因為顯示卡上面的風扇有一陣子出現怪聲, 而且顯示卡的散熱風扇又沒辦法換成通用的散熱風扇
所以也許是顯示晶片一直處理 3D 構圖, 溫度飆高 (只是猜測而已), 造成顯示晶片負荷不了而破圖吧
正好看到上面那個連結的文章, 想說換成這一張顯示卡用用看 (這也是我第一次用 ATI 晶片的顯示卡)
因為這大概是我最後一張 AGP 介面的顯示卡吧, 不知道以後還會不會有更高規格的 AGP 顯示卡?
透過管道訂了一片顯示卡進來, 等了快一個禮拜, 今天才入手, 準備要將原先的顯示卡換掉
不過在換之前, 依照分享文章原則, 當然要寫一篇開箱文
於是這篇文章就這麼樣的產生了...
▲ 外盒正面照, 和上面那篇文章中的照片不同的地方在於多了「微星科技展示服務中心」的貼紙
▲ 產品規格, 雖然這張顯示卡有支援 HDCP, 不過我現在用的螢幕不支援 HDCP (ViewSonic VX2245wm)
而且也沒有可播放 HD-DVD & Blue Ray 的光碟機 & 片子, 以後有機會用到再說吧 (備而不用??)
雙 DVI 好像只會出現在中高階顯示卡, 我另一張技嘉 GV-NX76T256D-RH (PCI-E 介面) 也是雙 DVI
而且手邊的 LCD 螢幕都有 DVI-D 輸入, 不用接會失真的 D-Sub 訊號
▲ 型號貼紙, 雖然記憶體用的是 256MB DDR2, 總比我那張用 128MB DDR 記憶體的顯示卡好很多了
▲ 另一張型號貼紙, 這張顯示卡 8 月出廠的, 我 11 月才拿到這張存貨....
看來得把店家的保固貼紙貼上去, 發票也留好比較妥當 (整整差 3 個月的保固期限, 等於只有 33 個月的保固期)

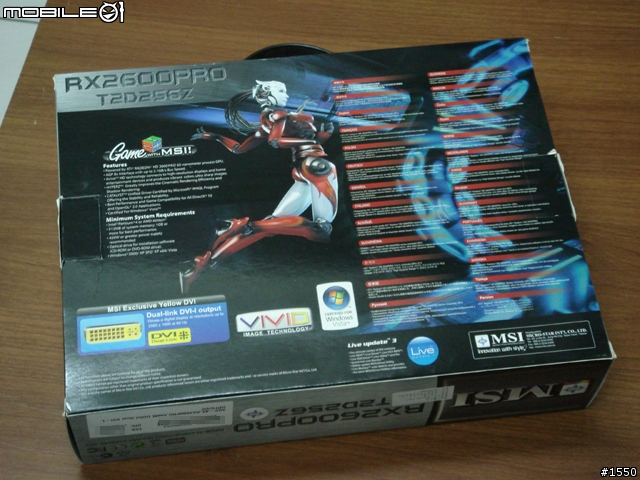

▲ 外盒背面一覽, 右半邊一大堆不同語系的文字, 左下角有一個 DVI 接頭圖示
上面寫的是 Dual-link DVI-I output, 可以輸出 2560x1600 的解析度
▲ 產品特色以及最低系統需求, 我的 CPU & 記憶體 & 光碟機 & 作業系統都夠
倒是電源供應器只有 400W, 不知道推不推的動咧....
▲ 近拍右半邊一大堆不同語系的文字的中文字部份
▲ 把盒子從包裝中拿出來
▲ 近拍一下盒子, 用一個透明蓋子蓋住

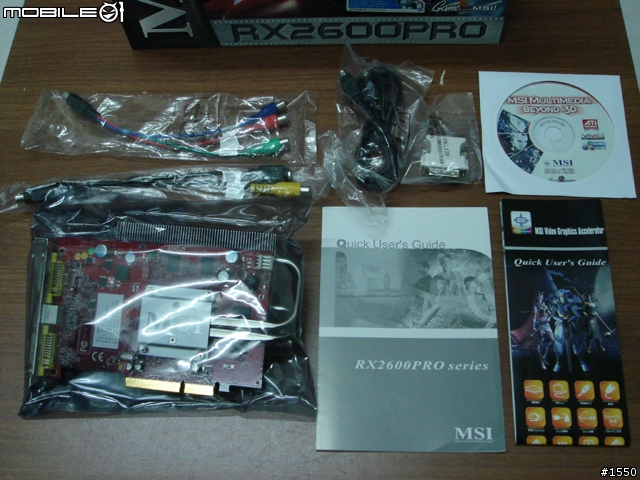

▲ 拿出所有東西, 清點一下有哪些東西....由上往下, 由左至右為:
色差輸出線, AV/S 端子複合輸出線, S 端子輸出線, DVI-A 轉 D-Sub 轉接頭, 驅動程式光碟
顯示卡主體, RX2600Pro 系列的快速安裝手冊以及 MSI 顯示卡的快速安裝手冊
▲ 近拍包著靜電袋的顯示卡
▲ 翻到背面, 黃色的貼紙還沒撕開, 為了保持它的完整性, 特別將它保留住, 這樣拍開箱照會比較好看
▲ 把顯示卡從靜電袋拿出來, 沒有使用風扇可能會比較好一點, 不必擔心風扇老化問題
▲ 用熱導管的方式將熱導到後方的散熱鰭片
▲ 使用 hynix 海力士的記憶體顆粒, 共有 8 顆 (前 4 後 4)
▲ 用和軟碟機一樣的電源插座, 可能用大 4 pin 的做不進去吧
也不像最前面提到的文章中, 有一張精星的顯示卡用 6pin 的電源插座
有些 Power 還不一定有那插頭可插, 用已經不常用的軟碟機電源插頭還有利用價值

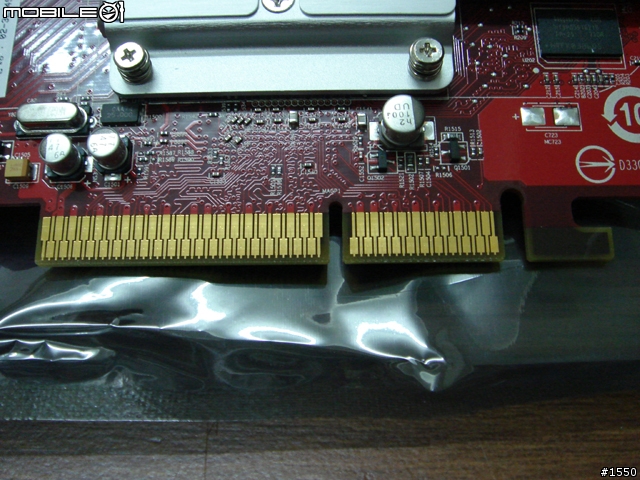

▲ AGP 8x 的金手指及防呆孔
▲ 顯示卡的背面
▲ 好大一塊散熱鰭片, 熱導管穿過鰭片, 將熱量散佈至每張散熱鰭片上, 再由機殼背後的系統風扇抽出

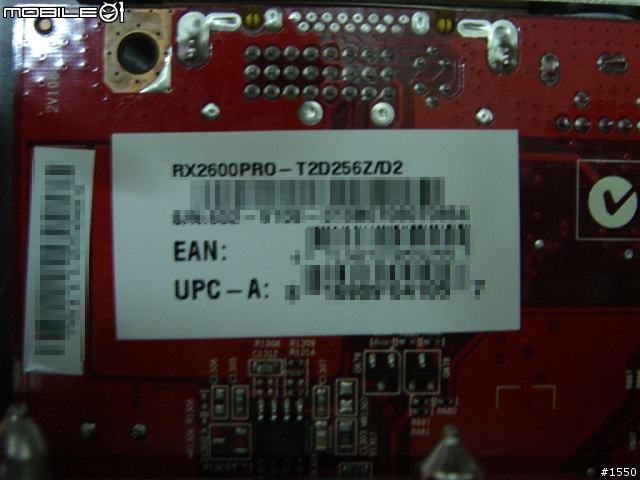

▲ 顯示卡上的型號貼紙
▲ 原來這就是 PCI-E 轉 AGP 的橋接晶片, 應該不會出現原生 AGP 的顯示卡了
▲ 拉近鏡頭拍一下, 看起來很像 K7 時代 0.13u 時的 CPU 封裝
▲ 再把鏡頭拉近, 橋接晶片的 Die 處印著一堆文字, 還有 ATI 的 Mark, 以及這顆橋接晶片在台灣生產的
▲ 兩個 DVI-I 接頭, 中間是 Video Out 輸出
不過到目前為止, 這張顯示卡還沒換到我的主機上
因為要換的主機是我現在正在發文的主機
先把開箱分享文寫完後再慢慢換上去, 因為也帶了一個機殼回來
準備把不知道用了多久的機殼換到比較舊的電腦上
然後再把那堆零組件換到新的機殼上
等換好之後再找比較新版的 3D Mark 測試顯示卡的效能
以及準備等待入手極速快感系列的最新版遊戲 (好像是為了要跑順這個遊戲又敗新顯示卡@@)
感謝~
