[請益]顯示卡風扇的4PIN線的顏色都一樣要如何分辨?

titanaids
個人積分：52分
文章編號：55225078

52分

樓主

2015-04-06 20:43

小弟最近購買了1張技嘉960顯示卡

由於本來就有AC的散熱器想說繼續沿用

但是問題來了顯示卡的小4PIN接頭全都一樣是黑色的線

那這樣我要怎麼區分正極負極轉速 PWM轉速訊號四樣呢?

因為要沿用我必須把PWM風扇的接頭轉成顯示卡用的小4PIN

又怕亂接會出問題一條一條試也不是辦法

所以想請問各位先進有甚麼辦法?

2015-04-06 20:43 發佈

文章關鍵字顯示卡風扇 4PIN線顏色

Shome

Shome
個人積分：148分
文章編號：55226048

148分

2樓

2015-04-06 21:38

titanaids wrote:
小弟最近購買了1張...(恕刪)

不論小4pin或是PWM都有防呆裝置不是嗎

公頭母頭應該都有防呆裝置(我還沒有看過沒有防呆的接頭...)

Wesley Hsu

Wesley Hsu
個人積分：993分
文章編號：55226347

993分

3樓

2015-04-06 21:57

有防呆啊！

如果是顯卡專用的4Pin，上面都會有貼PCIE專用

wei6233

wei6233
個人積分：183分
文章編號：55227648

183分

4樓

2015-04-06 23:15

一般PWM風扇的接腳順序都是
1.Ground
2.12V
3.Frequency Generator
4.Control Signal

所以確定Ground是哪個應該就全都知道了，可以上網找GIGABYTE其他顯示卡的風扇圖片當參考或用三用電表量看看（比較保險）。

ky383291

ky383291
個人積分：0分
文章編號：55228459

0分

5樓

2015-04-07 0:10

不知道你買的是G1還是WF2的版本?
兩個版本風扇都有防呆，G1部分顯卡上方還有LED燈的電源接頭; WF2則沒有LED燈.

titanaids

titanaids
個人積分：52分
文章編號：55229956

52分

樓主

2015-04-07 7:20

謝謝各位的回覆

我想是小弟敘述的不夠詳細

會需要知道線的順續

是因為顯卡風扇的接頭跟一般的大小不一樣

所以需要轉接

假如順序一樣那我再來看看其他風扇的排序

謝謝各位

kun429

kun429
個人積分：8203分
文章編號：55230091

8203分

7樓

2015-04-07 7:58

titanaids wrote:
小弟最近購買了1張...(恕刪)

管它什麼色一般都這種公母頭但又如何裝錯? lol 還是你是什麼特規4pin不拍張圖來長見識.

titanaids

titanaids
個人積分：52分
文章編號：55232419

52分

樓主

2015-04-07 10:59

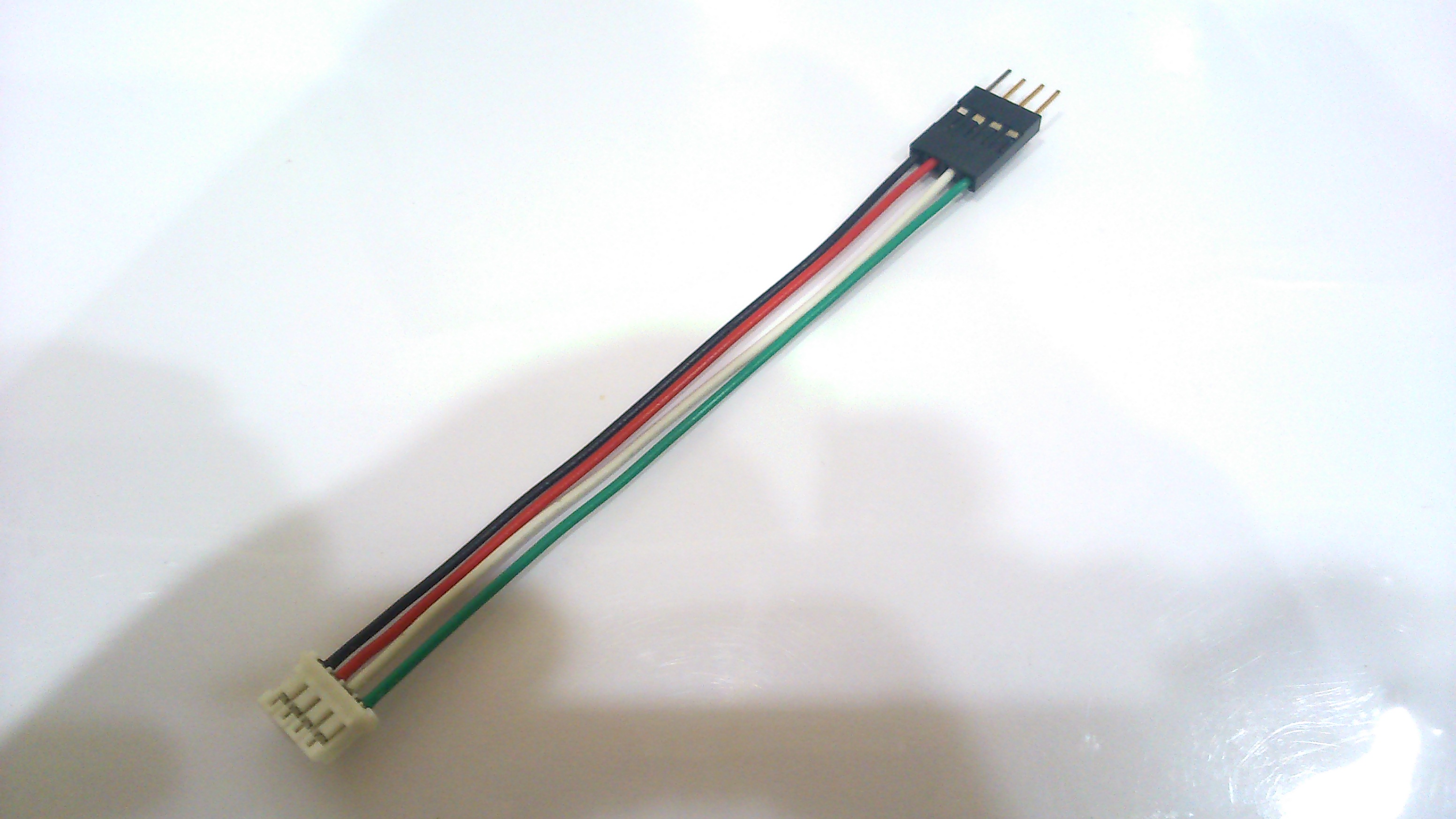

這是現成的轉接線小弟我是自己做的

但新的顯示卡風扇 4條線都是黑的

不知道負極是那條無法使用自己的散熱器所以才來詢問喔

wei6233

wei6233
個人積分：183分
文章編號：55241935

183分

9樓

2015-04-07 21:04

kun429 wrote:
管它什麼色一般都這...(恕刪)

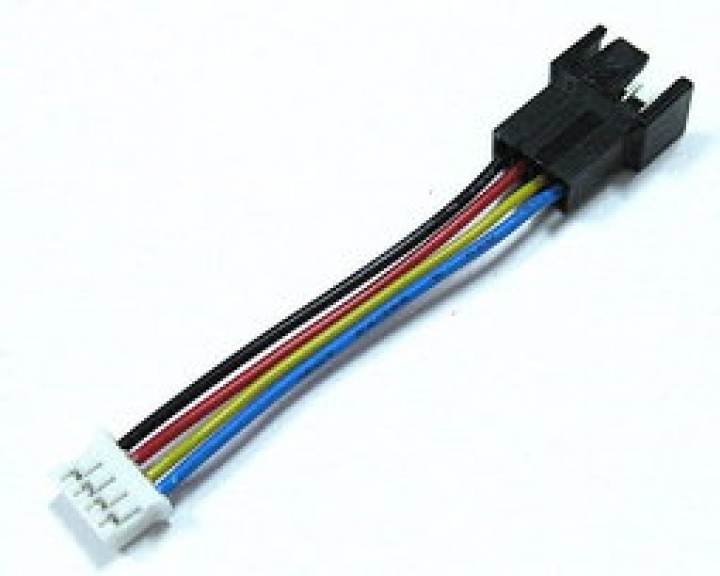

我之前自己做給微星顯示卡用的是這樣：

雖然和你提供的圖大同小異，不過我覺得樓主想找方法確認的做法是對的，畢竟這類風扇沒有標準規格，我印象中就有遇過線的排序是相反的版本。

titanaids

titanaids
個人積分：52分
文章編號：55251880

52分

樓主

2015-04-08 13:08

對小弟就是因為沒有標準的順序所以才要找方法的
