體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

若是網友們還有印象的話,NVIDIA當初剛推出的公版GTX670顯示卡的時候,所使用的PCB電路板其實並不大,但因為散熱設計的關係,讓顯示卡的長度跟GTX680變得相差不多。所以當看到公版GTX670的PCB電路板時,就有不少網友們猜想到時候應該會有小卡版本的GTX670出現,不過,就當各家非公版的GTX670問世後,不是維持公板的設計,就是改用更大的散熱設計,仍然未見Mini板的GTX670。然而在最近,華碩透過自家重新Layout的電源與散熱設計,終於推出了一款長度僅有17公分的DirectCU Mini OC GTX670顯示卡,而且這款顯示卡的外型雖然變得更小,但仍然調升了預設的核心時脈,讓效能表現更勝公版的GTX670。因此,這次小編也特別借來了這款顯示卡來實際測試一下,並且看看華碩究竟加了那些設計才能讓這款GTX670顯示卡的體積大幅縮小。那麼接下就先來看看這款顯示卡的開想與規格設計吧!
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測


外觀開箱與規格介紹

顯示卡體積變小之後,外盒的包裝也跟著小了許多。不過外包裝的圖樣設計還是與華碩近來所推出的顯示卡產品相差不多。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

從外盒的背面則可以看到這款顯示卡的幾個特點,包含了體積小巧,可適用於Mini-ITX的主機板。採用DirectCU Mini的散熱設計讓這款顯示卡比起公版的GTX670則是能夠提昇20%的散熱效能以及更3倍靜音效果。以及強調能讓PCB電路板在實際運作時達到15%降溫效果的DirectPower以及增加顯示卡的使用壽命的超合金用料。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

卸下外盒後,裡面依然有個白色的內盒包裝。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

打開內盒外蓋就可以直接看到用靜電袋包著的顯示卡以及一些配件。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

包裝內容物除了顯示卡之外,還有提供一個紙本的說明書、軟體光碟以及一個雙6Pin轉8Pin的電源轉接線。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

因為小編手邊沒有公版的GTX670可以比較,所以只好拿公版的GTX680來對照一下,兩張卡擺在一起後,可以看到華碩這款DirectCU Mini版的GTX670明顯短小許多。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

從側面來看,可以更清楚看到兩款顯示卡PCB電路板長度規格的差異。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

顯示卡的輸出端子規格一樣具備了DisplayPort、HDMI以及兩組DVI等影像輸出介面。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

除了散熱方面的改變之外,在電源佈線重新設計後,這款顯示卡則是改為一個8Pin電源來供電。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

顯示卡上一樣也具備了兩個用來與其它張GTX670進行SLI串聯的金手指。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

在顯示卡的背面上則可以看到一個橘色的金屬片,那便是這款顯示卡所特別加入的DirectPower技術。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

所謂的DirectPower技術簡單來說,其實就是在顯示卡背板上加入了一個30盎司的銅片來連結電路板,目的便是為了減少PCB電路板的阻抗,以達到降溫的效果。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

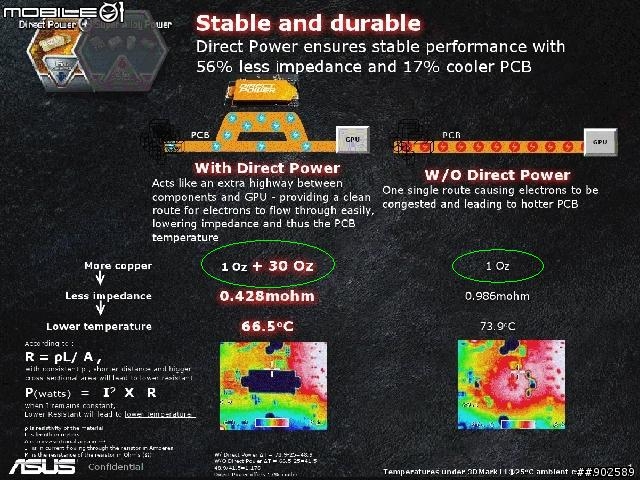

底下則是官方所提供的DirectPower示意圖,給網友們作個參考。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

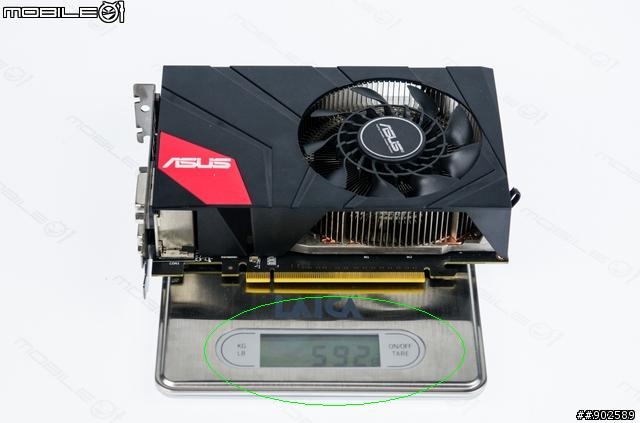

實際秤一下顯示卡的重量大約是592公克重,似乎比公版重了一些。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

顯示卡拆解

接著就卸下散熱器來看一下囉!在散熱器的上頭則有針對MOSFET以及記憶體顆粒的位置貼上了散熱貼片來增加散熱效果。體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

供電設計的部分則是採用4+1相的設計,且電源用料則是華碩近來所主推的超合金用料。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

這款顯示卡的電路板正反面一共加入了八顆Hynix所推出的H5GQ2H24AFR GDDR5顯示記憶體顆粒,總容量規格為2GB。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

繪圖晶片的型號確認是GK104無誤。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

再來看到散熱器的部分。這款顯示卡所採用的DirectCU Mini散熱器上則有加入了一片銅質均熱板直接覆蓋在繪圖晶片上來加快傳導效果。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

當均熱板吸熱之後便會將廢熱傳導到散熱鰭片以及鋁塊上,接著便是利用華碩這次所強調的CoolTech風扇來加速廢熱排出。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

這個CoolTech風扇最主要的特色就是在扇葉的角度設計比一般傳統風扇的扇葉都要大一些。目的除了是要加大風量之外,亦是為了有效控風流,以提升散熱效果。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

底下則是官方所提供的一段CoolTech風扇與一般風扇比較的測試影片,有興趣的網友不妨可以參考囉!



實際效能測試

看完顯示卡的外觀與規格介紹後,接著就來看看這款顯示卡的實際效能表現究竟是如何吧!以下是小編這次所使用的測試平台零組件,給網友們做個參考。

處理器:Intel Core i7-3770K
主機坂:華碩Maximus V Gene
硬碟機:博帝PYRO SE 240GB固態硬碟
記憶體:金士頓 HyperX DDR3-1600 4GBx2
電源供應器:技嘉ODIN 1200W


GPUz資訊頁面

從GPUz的資訊可以看到,這款顯示卡的預設核心時脈已經有從原本公版的915MHz稍微提昇至928MHz。因此在GPU Boost的超頻時脈也稍微從原本的980MHz、提昇至1006MHz。不過記憶體時脈則是跟公版一樣維持在1500MHz左右。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測


Benchmark軟體測試

3DMark軟體測試

Fire Srike Extreme場景時的測試結果為2835分、Fire Srike場景時的測試結果為5622分、Cloud Gate場景時的測試結果為21564分、Ice Storm場景時的測試結果為154068分。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

3DMark 11軟體測試

在Extreme項目的測試結果為X3072分。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

在Performance項目的測試結果為P8798分。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

在Entry項目的測試結果為E12725分。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

Unigine Heaven 4.0軟體測試

解析度1920x1080,並開啟4XAA反鋸齒選項時,華碩這款顯卡的平均張數結果為40.4FPS,總分為1017分。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

Unigine Valley軟體測試

解析度1920x1080,並開啟4XAA反鋸齒選項時,華碩這款顯卡的平均張數結果為49.6FPS,總分為2075分。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

大地長征之好戲登場(Dirt Showdown)

解析度1920x1080,並開啟4XAA反鋸齒選項時,華碩這款顯卡的平均張數結果為67.4FPS。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

太空戰士14-AERALM REBORN

解析度1920x1080並將顯示選項開到最高的結果為8016分。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

惡靈古堡6

解析度1920x1080,並開啟FXAA反鋸齒選項後,測試結果總分為9939分。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

狙擊英豪2

華碩這款GTX670顯示卡的測試結果為42.4FPS。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測


遊戲即時FPS測試

在戰地風雲3遊戲中,將解析度設定為1920x1080,並開啟最高等級的顯示效果時的測試結果,每秒平均張數約為68.58FPS。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

在邊緣禁地2的遊戲中,解析度設定為1920x1080,並開啟各項顯示效果時的測試結果,每秒平均張數約為96.01FPS。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

在末日之戰3遊戲中,解析度設定1920x1080,並將各項顯示效果調整至非常高,且開啟FXAA等級的反鋸齒時的測試結果,每秒平均張數約為36.47FPS。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

在榮譽勳章之鐵血悍遊戲中,將解析度調整至1920x1080,並將顯示選項開到最高時的測試結果,每秒平均張數約為66.06FPS。體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測


溫度測試

待機時,顯示卡溫度大約是控制在35℃左右。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

實際以Furmark軟體測試15分鐘之後,溫度大約控制在77℃左右。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測


耗電量測試

待機狀態時,系統總耗電量大約是87~90瓦之間跳動。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

GPU滿載狀態時,系統總耗電量則大約會提升到270瓦上下。
體積更小效能更強 華碩 DirectCU Mini GTX670顯示卡實測

測試總結

從各項測試結果來看,華碩這款Mini版的GTX670雖然外觀比一般GTX670顯示卡要小了許多,不過實際的效能仍具有一定的水準,甚至比公版卡要來得好一些。不過有一點要注意的是,這款顯示卡雖然是強調針對ITX主機板所設計,但因為在耗電量方面,不僅待機耗電量有稍微高了一些,而且單是GPU滿載時的系統耗電量就已經達到270瓦左右,所以要是真的想要裝在ITX的主機上,看來還是得搭配400W以上的ATX規格電源供應器才有辦法驅動整組系統囉!
2013-04-17 9:54 發佈
華碩這次自製設計不錯,因為公版GTX 670體積其實不大...只是之前各家都把散熱器搞很大
變短又變小是不錯啦
但是價格應該是不降反增吧?
自組itx終於有越來越多好東西了
可惜荷包不夠力
不然這麼短小的卡真想買一張來玩
好屌的散熱器

均熱板+特殊設計的風扇

效果還不錯耶
高階卡有那麼小張
真得不錯
希望也有660ti的版本XDD
dennis.F wrote:
所謂的DirectPower技術簡單來說,其實就是在顯示卡背板上加入了一個30盎司的銅片來連結電路板,目的便是為了減少PCB電路板的阻抗,以達到降溫的效果。


dennis.F wrote:
實際秤一下顯示卡的重量大約是592公克重,似乎比公版重了一些


30盎司 = 850.485694 克


覺得怪怪的~DirectPower技術,30盎司的銅片(850克)>顯示卡的重量大約是592公克


luchisan wrote:
30盎司 = 850...(恕刪)


luchisan你好,

盎司本身是重量單位沒錯,

不過在PCB電路板的領域中的1盎司其實是指一盎司的銅鋪在一平方英尺的厚度,

所以在PCB電路板規格所說的1盎司大約是0.0356mm厚的銅箔,

而這次顯示卡上所使用的銅片便是30x0.0356mm,大約是1mm厚。

dennis.F wrote:
若是網友們還有印象的...(恕刪)

比較想知道價錢是多少
