[開箱] ASUS ROG 顯卡系列 MATRIX HD7970 Platinum 3GB 報到

ASUS 的ROG品牌玩家們最熟悉的莫過於主機板系列
當然 ROG 的全員系列包含了顯示卡和音效卡
其中ASUS顯示卡產品線兩個頂級品牌
除了多GPU系列的MARS和ARES以外
單卡的頂級系列就是 Matrix 了

MATRIX 駭客系列之前都有交叉推出N&A的解決方案
距離上一次的MATRIX的產品更新周期
已經是MATRIX GTX580 P/2DIS/1536MD5的事情
在上一次是 MATRIX HD5870 和 MATRIX GTX 285



這一次 ASUS 又把球打到 AMD Radeon HD7970的解決方案這邊
MATRIX 主打著和ROG系列主機板一樣,有著良好的用料以及超頻性
並搭配 DIGI+ VRM 獨家控制晶片以及配搭20相Super Alloy供電
和搭載有著高解熱效率占有 3 Slots 的巨型散熱器設計解決方案



MATRIX-HD7970 一共分為兩個版本
預設版和超頻版

http://www.asus.com/Graphics_Cards/AMD_Series/MATRIXHD79703GD5/
http://www.asus.com/Graphics_Cards/AMD_Series/MATRIXHD7970P3GD5/



本次入手開箱的是 1100Mhz 核心的超頻版本
雖然板上已經開過一次了,不過搭配AC3的熱潮
順便在測試一次預設效能吧:0"


超大的外箱並有提把的設計
幾乎媲美主機板的同級包裝設計




箱子的最上層有著透明窗戶的設計
一打開即可立刻看到顯示卡本體




裡面附贈的配件針對電競玩家和超頻的需要
隨卡附贈 SteelSeries @ D3 滑鼠墊
驅動光碟/8Pin 轉接線/ VGA TO DVI 轉接頭
以及VGA HotWire線 LN2超頻專用的散熱片模組和ROG貼紙

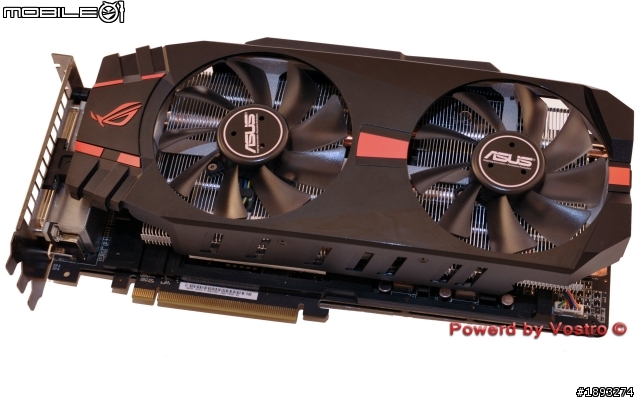

本體部分相當的龐大,光是擋板就占據了 3 個插槽



輸出端子比較特別/並沒有HDMI端子
不過倒是搭配了4組DisplayPort和DVI Dual



背面也有設計了一片鋁的散熱片兼強化背板以防止顯卡彎曲
在使用前,務必移除上面那片透明膠膜以免妨礙散熱通風膠膜



供電部分 MATRIX HD 7970 採用 2 組 8Pin EPS
建議使用的電源瓦數最好是 500W以上



Matrix 系列一樣採用 ROG 所謂的敗家之眼醒目的LOGO
提醒玩家們不可錯過這個系列



卡的頂端則是MATRIX的呼吸燈/負載時顯示紅色/待機狀態下顯示藍色



卡的後端則提供了風扇全速運轉按鈕

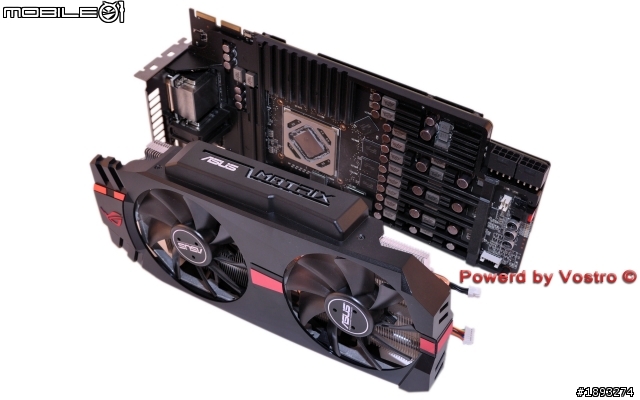

本體和散熱模組分離的樣子



拆卸後還是可看到PCB本體上方有一層散熱模組包覆著



散熱片部分一樣是沿用Direct IICu 的設計
不過熱導管部分加厚6mm為8mm總計5根



風扇軸承則是 EVERFLOW T129025SU 的 0.38A



散熱模組分為兩區塊



拆卸後則總共分為 4 個部分

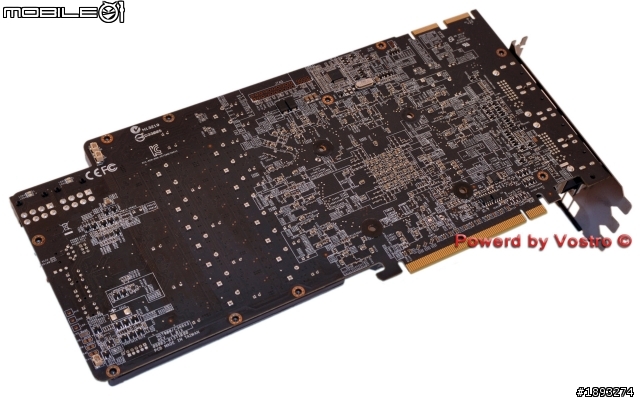

PCB 一樣是 MIT 製造,旁邊則是有VGA HotWire專用的連接器接口



而PCB後方左上方提供兩組PLL 鎖向迴路和Vmem兩個電壓量測點連接口

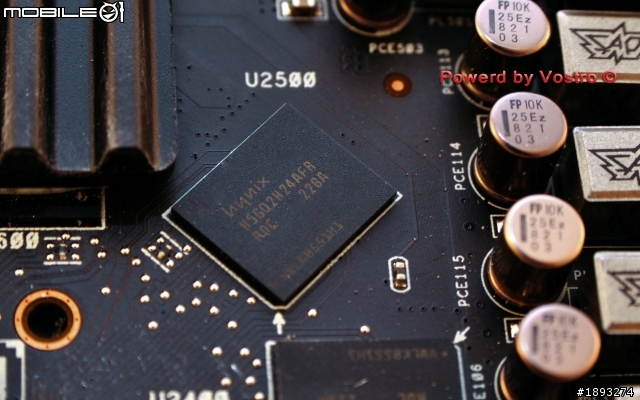

VRAM則是採用hynix顆粒總共3GB的GDDR5



和7970標準公版5+1相比較 MATRIX HD 7970 採用了 20 相的設計
以及ASUS的超合金電感強調更穩定的品質和超頻性



在卡的尾端平面則提供了兩顆電壓增減按鈕以及安全模式按鍵



實際上機時,如一開始提到,待機下是藍色的呼吸燈,運作負載的時候則會轉為紅色



MATRIX HD 7970 的硬體簡單介紹到此,接下來測試一下Benchmark和兩款3D遊戲測試
──────────────────
配備構成和之前測試 ASUS ENGTX660 的一樣
Core i7 3820
msi X79MA-GD45
DDR3-1600 4GB
m4 SSD 128
SS ST55F-G
──────────────────

在測試之前<順便在ASUS的網站上

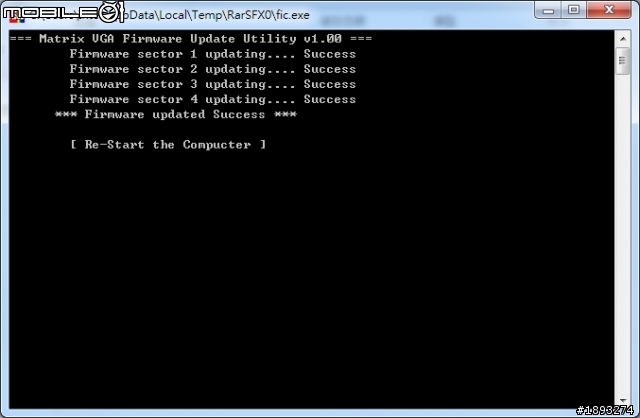

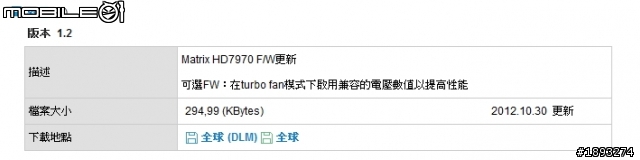

發現 MATRIX HD 7970 有提供韌體 V1.2 更新
主要是針對電壓數值優化,於是就順便在視窗模式下就可以下載更新了

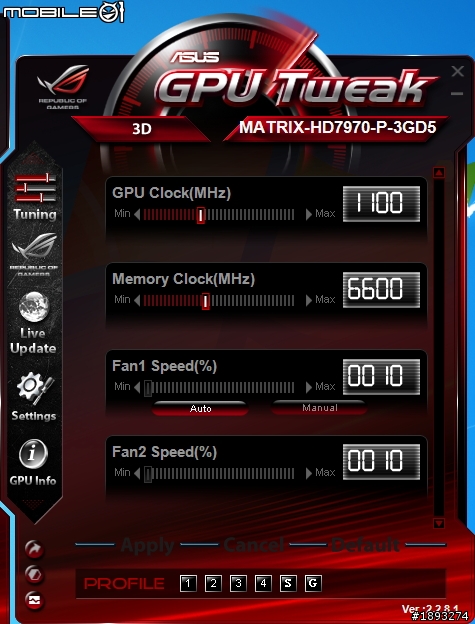

裡面內附的ASUS GPU Tweak可以直接調整參數做超頻
並且可以在官方網站下下載ASUS的CCC

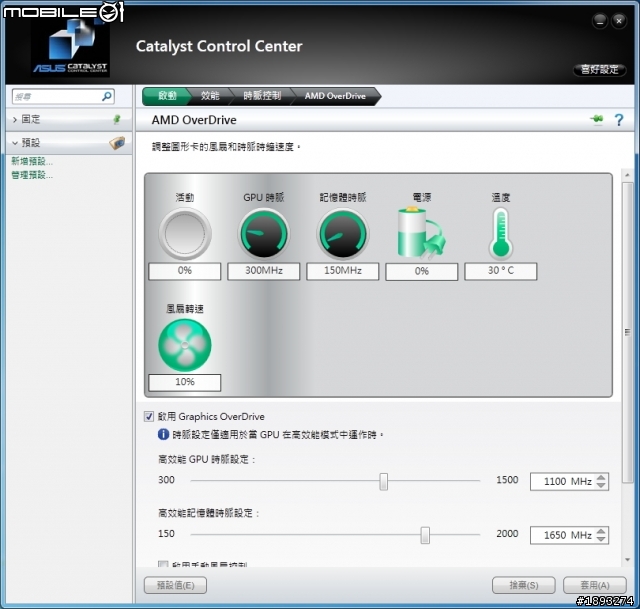

透過CCC觀察 MATRIX HD 7970 在一般待機下時脈降為300Mhz
拜巨大的散熱片DCII設計和雙風扇解熱溫度也不會很高頂多30~35℃之間



最高溫度用 FurMark 拷打下大概都差不多在75℃之間



至於功耗部分提供整機平台的數值參考

待機下大概是96W



用FurMark滿載的時候會達到將近400W的全平台耗電
所以用這種卡王級的顯示卡電源供應器盡量還是用500W以上甚至是600W



基準Benckmark測試

3DMark 11 X Mode



PCMark 7 全平台

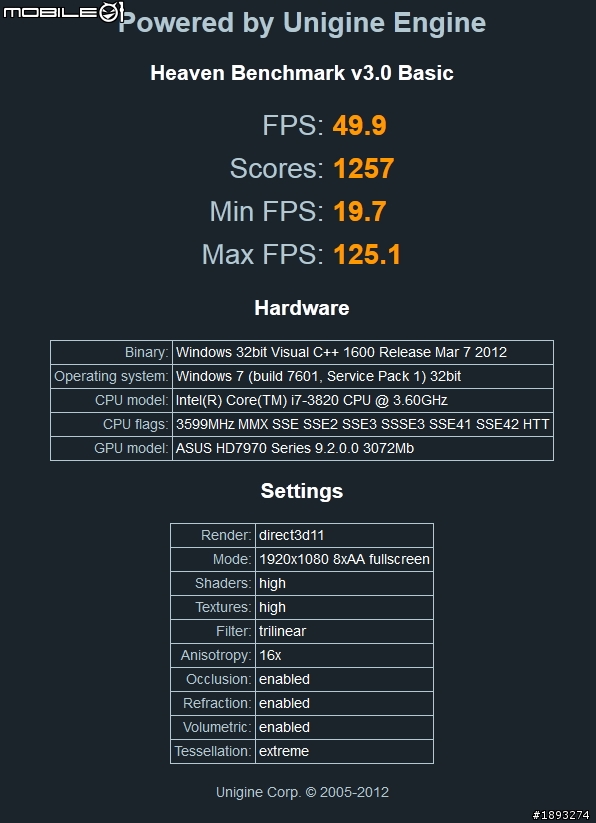

Heaven DX11 Benchmark 3.0 Extreme

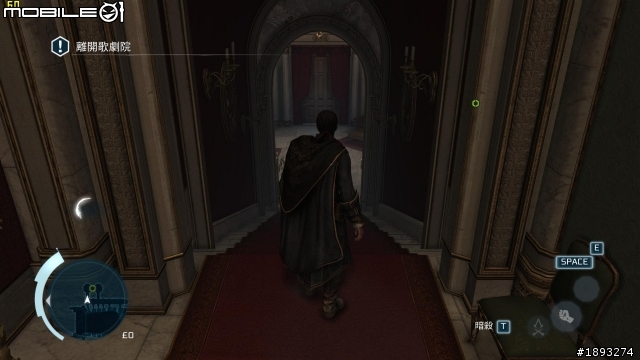

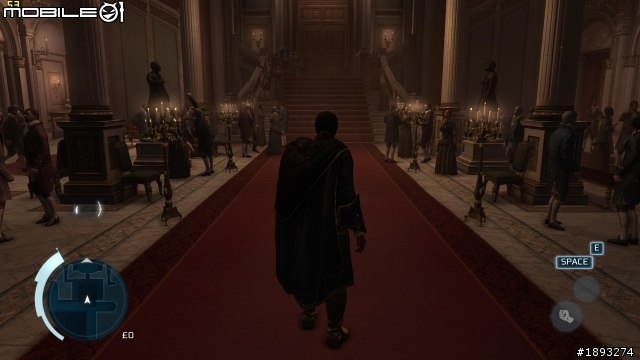

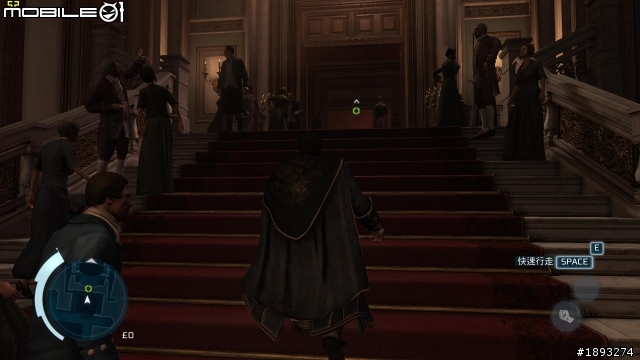

最後遊戲部分當然還是跑一下很夯的 AC3 刺客教條3

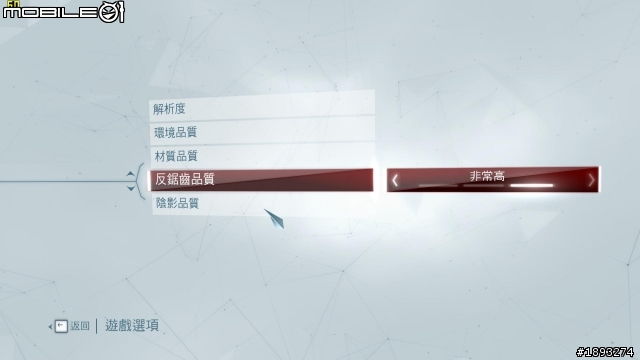

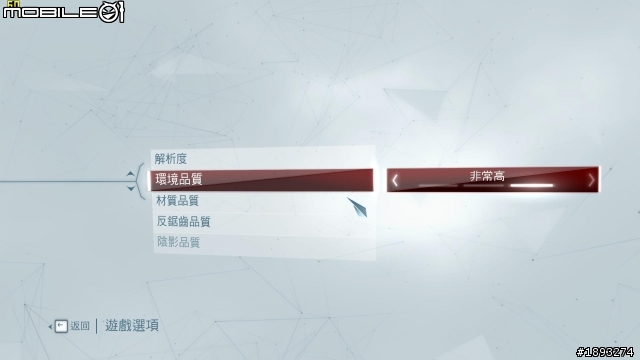

調整遊戲內建的預設最高特效選項(1920x1080 HD)






實際遊戲張數畫面大概都有 50~60 張左右
當然解析度如果再拉更高張數還是會下降
但是 7970 核心目前還算是當代主流的卡王系列之一
系列效能上具有一定的水準

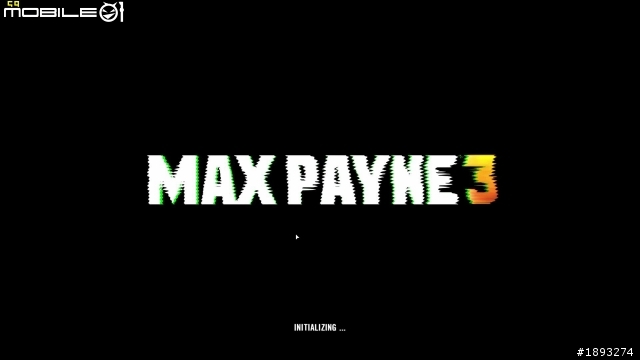

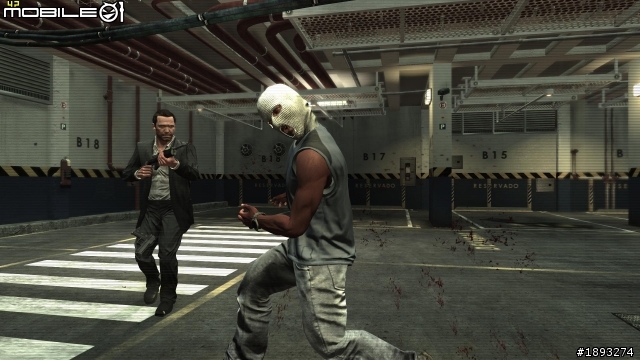

最後一樣在跑一下 Max Pane 3 江湖本色3
也是一樣把內建特效開到最大(1920x1080 HD)
記憶體VRAM用量一樣會超過2GB




在單卡運行下差不多也有35~40FPS的水準






因為手上沒有LN2設備,極限超頻就略過了(((
實際測試到此::
──────────────────

簡單的心得::

當然Matrix在售價部分一直瞄準的就是口袋較深的Gamer市場
MATRIX HD7970 Platinum 3GB OC
在台灣的通路訂價零售價格為 $20K 找 10 塊
但是有趣的是該系列產品
在國外通路部分幾乎都已經呈現 OUT OF STOCK 銷售一空的狀態

總之 ROG 系列的顯示卡價格就是這麼的硬
因為用料和公版相比之下就是有相當程度的品質和可超性
所以這類品牌僅針對金字塔稀少的頂級市場,自然也沒有什麼跳水的機會

不過,對於想要蒐集當代ROG全套神器的玩家和有一定口袋深度的族群來說
ROG主機板 + ROG 音效卡 + ROG 顯示卡.付出一定的代價是必需的
──────────────────

也許下一次在看到 ASUS Matrix的時候,方向盤又回到NVIDIA產品線了也不一定:)
以上是 ASUS ROG 顯示卡最新成員MATRIX HD7970 Platinum 3GB的開箱測試和分享
