發個電容改造~GTX 580M電容值提升56%/200%

DXG

113分

樓主

2011-08-21 20:48

雖NVIDIA GTX470/480/485/570/580M 採用的整合型DRMOS比起其他卡的8爪魚封裝MOS來的好,但電容都只用330uF的總覺得奇摩子不爽

加上藍天夠意思有標出正極,還得知耐壓值,於是手癢開始折騰

由於散熱模塊限制高度,直接並聯上去必卡到,乾脆走美觀路線

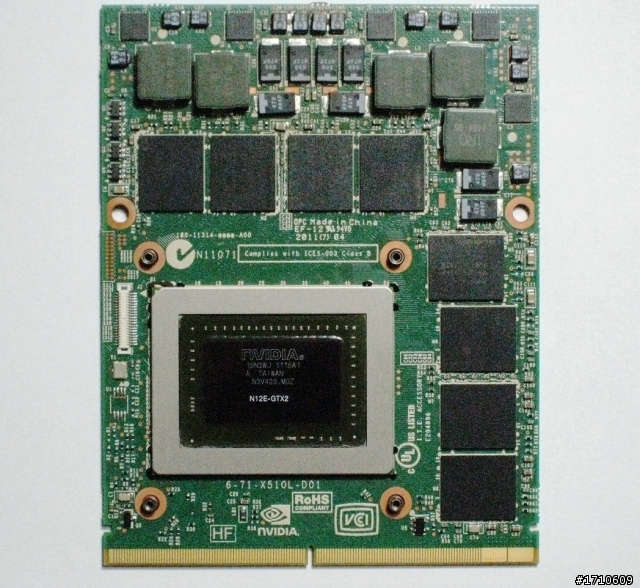

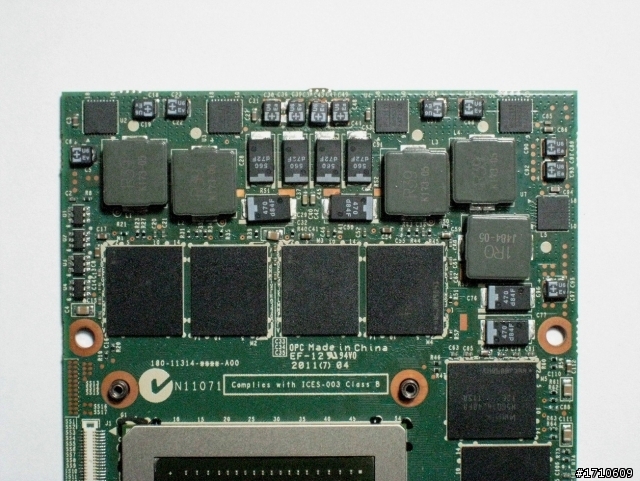

原松下SPCAP 330uF 8顆改 3洋POSCAP 560uF(核心 4顆) 470uF(核心/顯存各2顆)
MOS邊電路加8顆小5.6uF
發個電容改造~GTX 580M電容值提升56%/200%

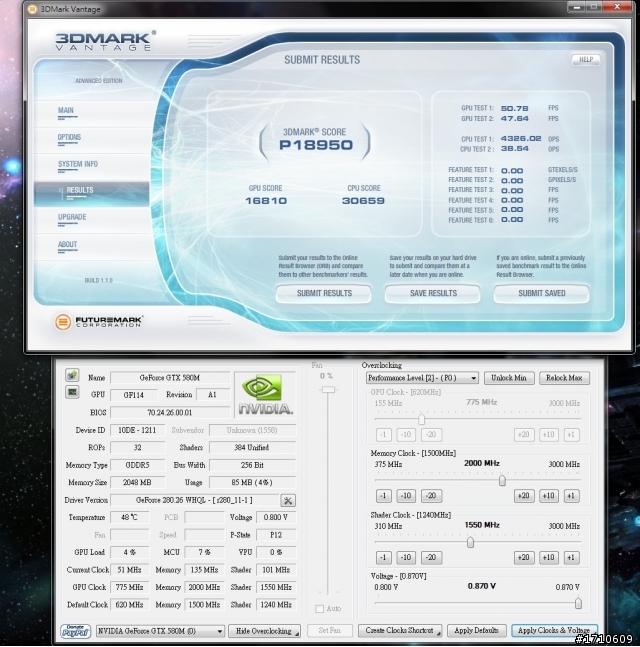

vantage 775/2000過測
發個電容改造~GTX 580M電容值提升56%/200%

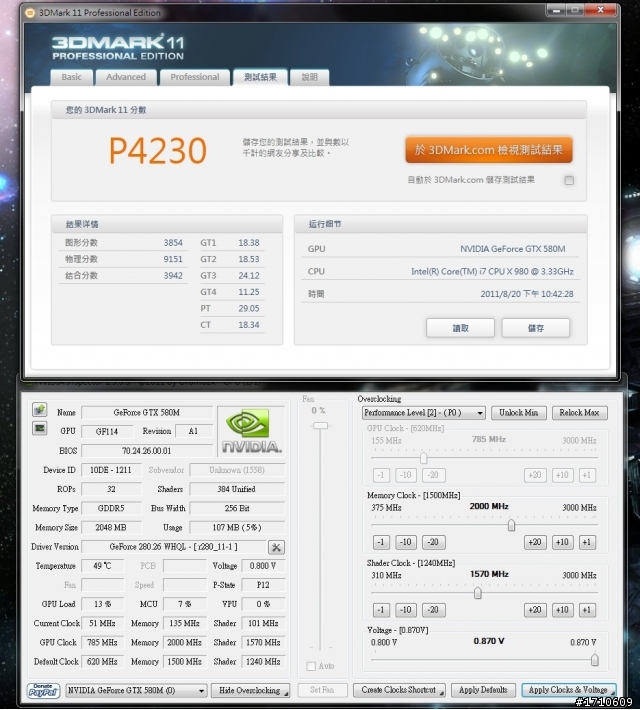

11 785/2000過測
發個電容改造~GTX 580M電容值提升56%/200%

0.92V的BIOS

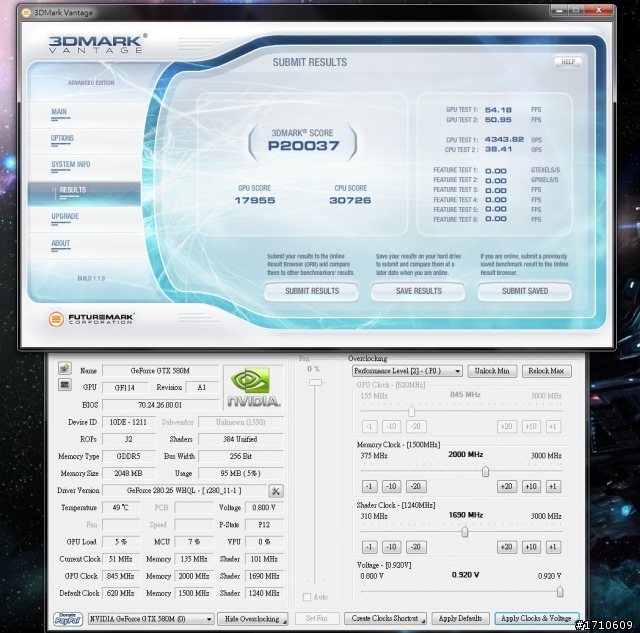

vantage 845/2000過測
發個電容改造~GTX 580M電容值提升56%/200%

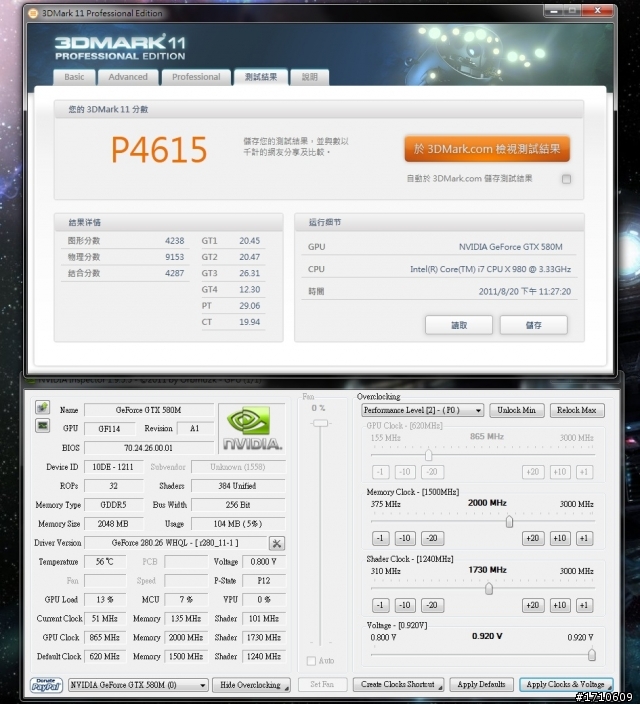

11 865/2000過測
發個電容改造~GTX 580M電容值提升56%/200%

2011-08-21 20:48 發佈

文章關鍵字電容電容值 ~GTX 580M 580M 56 200

DXG

113分

樓主

2011-08-21 20:49

以上極限了,BIOS最高階層就0.92V
為了再硬加壓上去,這幾天翻出GTX480M用鉛筆折騰,塗1次電阻就得整卡拆起浪費不少MX3,筆電卡都馬散熱器整個蓋住萬用表根本沒法量.......

到底Chil的PWM哪一PIN能加壓呢?VRTN TSEN試了沒效,請路過的高手不吝指點迷津

5分

3樓

2011-09-09 14:36

看起來似乎不錯~不知有無完整教學~480是否也可以這樣做呢~@@?

DXG

113分

樓主

2011-09-09 15:44

就加加供電穩壓用的而已,耐壓值寧大勿小,ESR/ESL最好別差太多,電容值加到好幾倍時注意湧浪流

fnf2000

46分

5樓

2011-09-10 20:01

DXG wrote:
雖NVIDIA GT...(恕刪)

可以問一下你的筆電是用啥阿

因為我想換一台顯示卡好的筆電

我去華碩查,最好才560M

DXG

113分

樓主

2011-09-10 20:02

@fnf2000 CLEVO X7200

kenryo212 wrote:
改電壓直接刷Chil...(恕刪)

有修改器/軟體可刷嗎?
只能直接拆/燒IC的話那就=無念了
