[讓3D更快] ASUS E35 M1-M Pro跟老HD 4670愛在一起

前些天分享了ASUS推出的APU豪華小板：E35 M1-M Pro，它提供一組PCI Express 2.0 x4插槽，可以外接一張顯卡來提高3D效能。我把機殼內那張MSI R4670-2D512/D3挖出來試試，看看ASUS E35 M1-M Pro跟老HD 4670愛在一起是怎樣。



這張微星HD 4670的時脈與記憶體速度是750/1000 MHz，在機殼內運作2年多，我太懶了，完全沒注意灰塵已經快要攻佔風扇。趁這次順便清理一下。

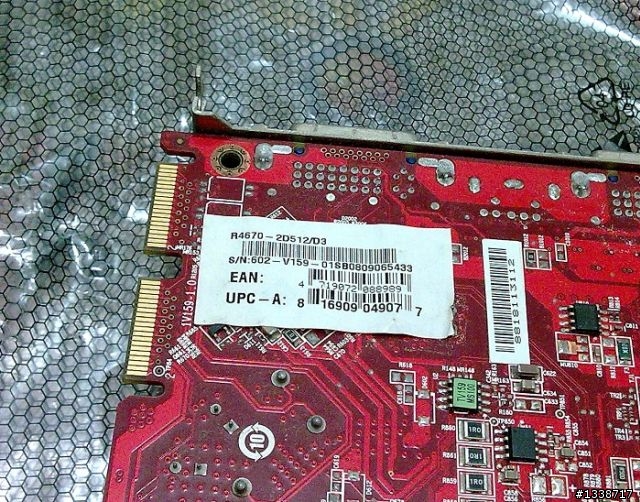

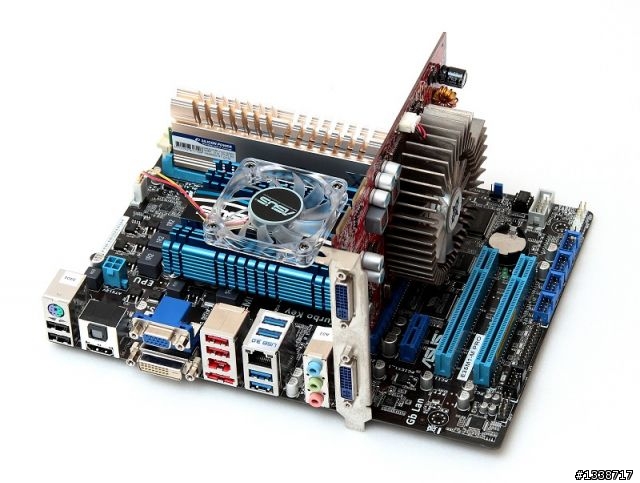

老HD 4670愛上ASUS E35 M1-M Pro。對了，MSI R4670-2D512/D3支援PCI Express 2.0 x16速度，不過受限E35 M1-M Pro的PCI Express 2.0 x4插槽，因此運作速度最高為PCI Express 2.0 x4，有點侷限老HD 4670的效能。

測試MSI R4670-2D512/D3與ASUS E35 M1-M Pro合體部分，我執行偏重3D效能的軟體與遊戲。測試模式期間把CPU的Cool’n’Quite或ASUS省電節能功能關閉，列出相關硬體配備。

記憶體：廣穎電通Xpower DDR3-2133 4GB KIT
硬碟：X25-M 80G
螢幕：ASUS VK266H（1024 X 768、1280 X 1024）
電源供應器：ANTEC HCG 620W
驅動程式：ATI Catalyst 11.2
作業系統：Windows 7 Ultimate X32中文版



我把ASUS E35 M1-M Pro預設與加上加MSI R4670-2D512/D3成績列在一起，方便比較每套軟體的效能增加情形。

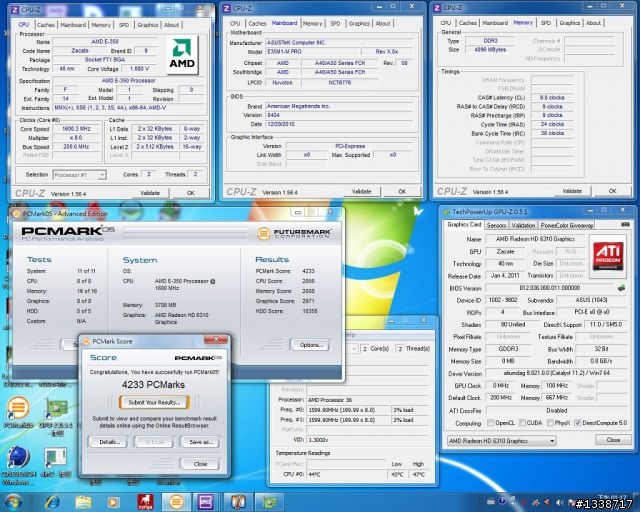

＊ PCMark 05（v1.02 Patch）：
PCMark Score－4223
CPU Score－2856
Memory Score－2008
Graphics Score －2971
HDD Score－10350

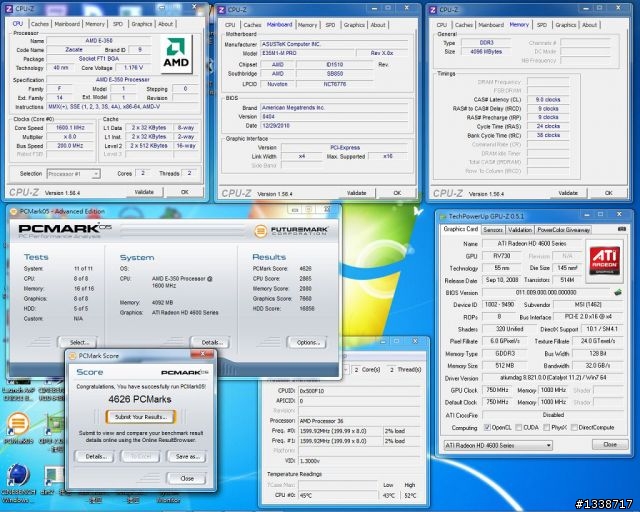

＊ PCMark 05（v1.02 Patch）：加MSI R4670-2D512/D3
PCMark Score－4626
CPU Score－2865
Memory Score －2080
Graphics Score －7668
HDD Score－16856

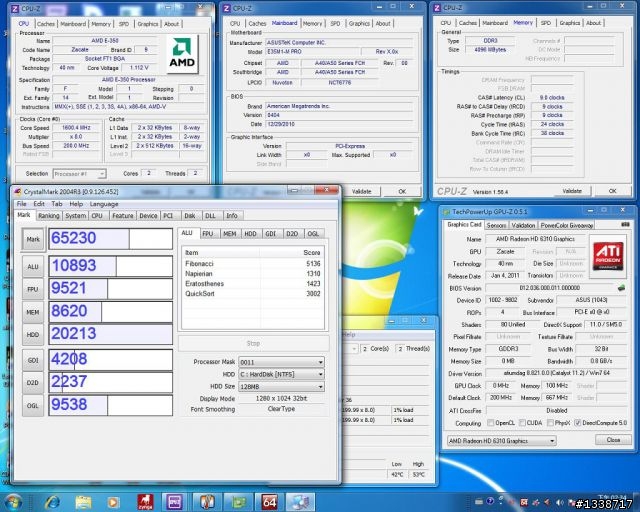

＊ CrystalMark 2004R3：
Mark－65230
ALU－10893
FPU－9521
MEM－8620
HDD－20213
GDI－4208
D2D－2237
OGL－9538

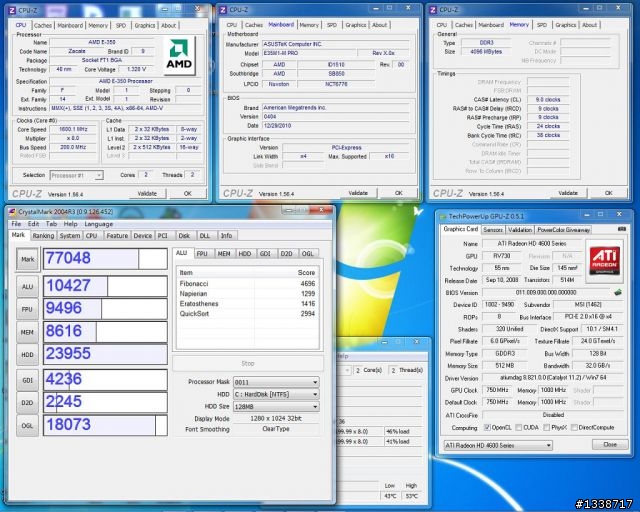

＊ CrystalMark 2004R3：加MSI R4670-2D512/D3
Mark－77048
ALU－10427
FPU－9496
MEM－8616
HDD－23955
GDI－4236
D2D－2245
OGL－18073

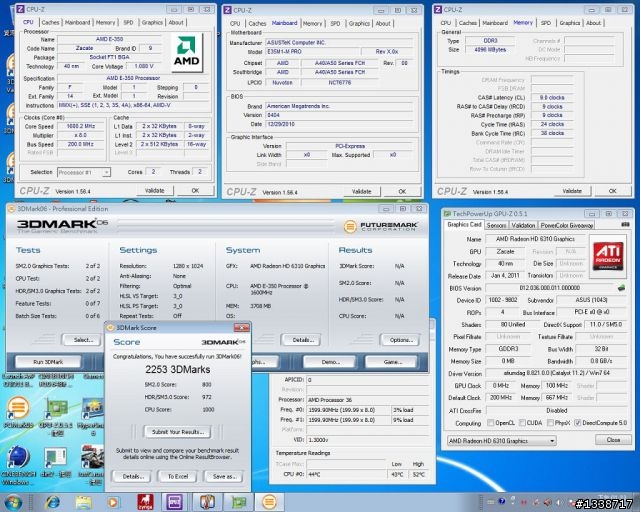

＊ 3DMark 06（Patch 1.2.0）：
3DMarks－2253
SM2.0 score－800
HDR/SM3.0 score－972
CPU score－1000

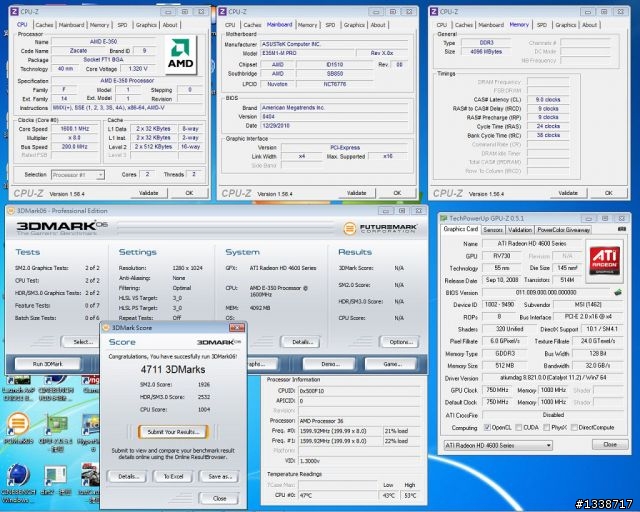

＊ 3DMark 06（Patch 1.2.0）：加MSI R4670-2D512/D3
3DMarks－4711
SM2.0 score－1926
HDR/SM3.0 score－2532
CPU score－1004

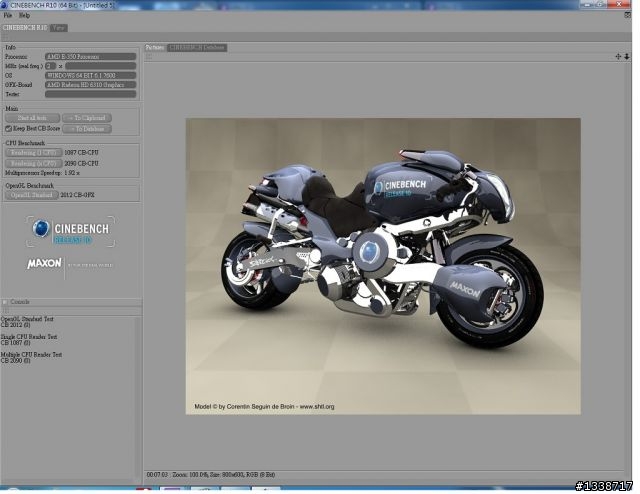

＊ CineBench 10：
Single-Core/CB-CPU－1087
Multi-Core/CD-CPU －2090
Multiprocessor Speedup－1.92X
OpenGL Software－2012



＊ CineBench 10：加MSI R4670-2D512/D3
Single-Core/CB-CPU－1118
Multi-Core/CD-CPU －2111
Multiprocessor Speedup－1.89X
OpenGL Software－2189

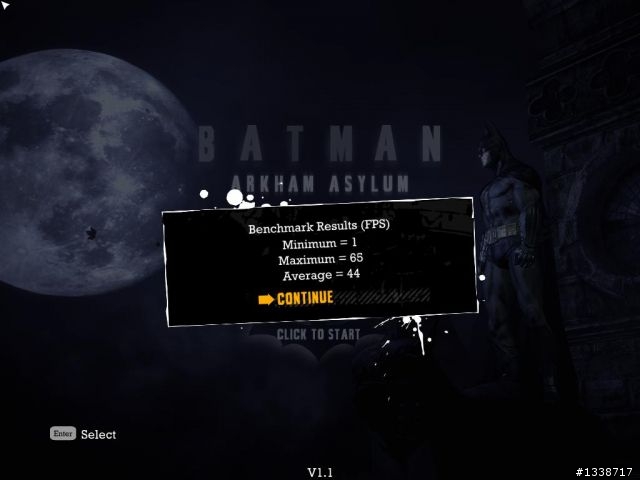

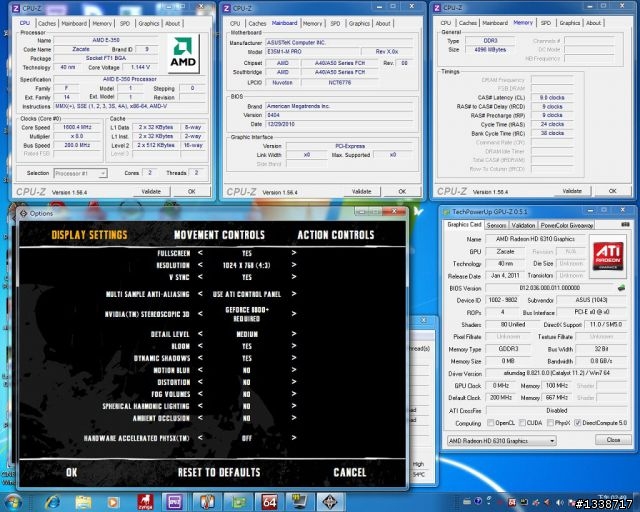

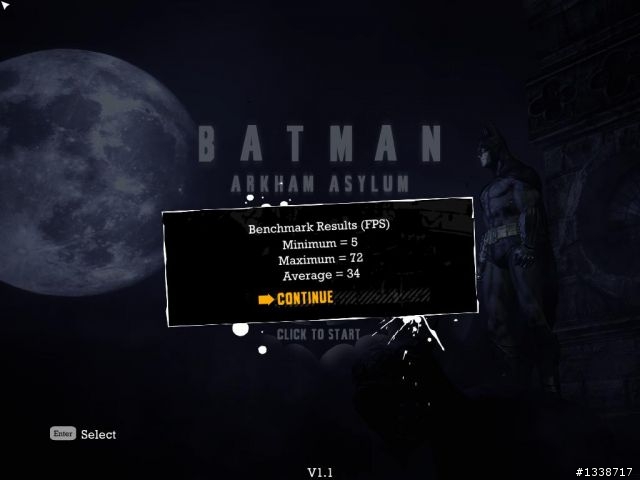

＊ Batman Arkham Asylum（V1.1）：1024 X 768 no MSAA，DX10，Physx關閉



E35 M1-M Pro的Radeon HD 6310繪圖核心



加MSI R4670-2D512/D3

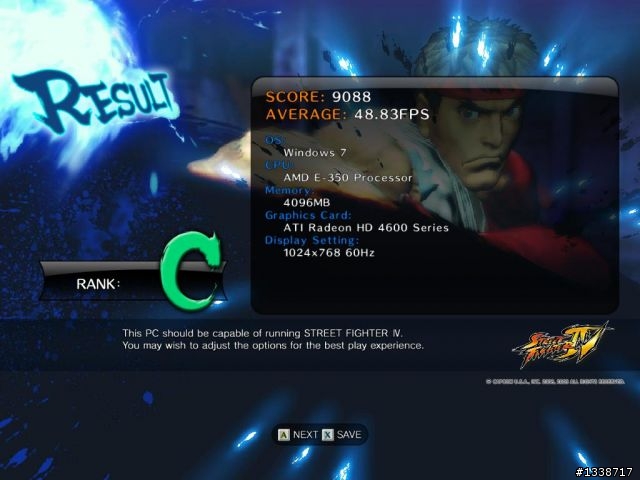

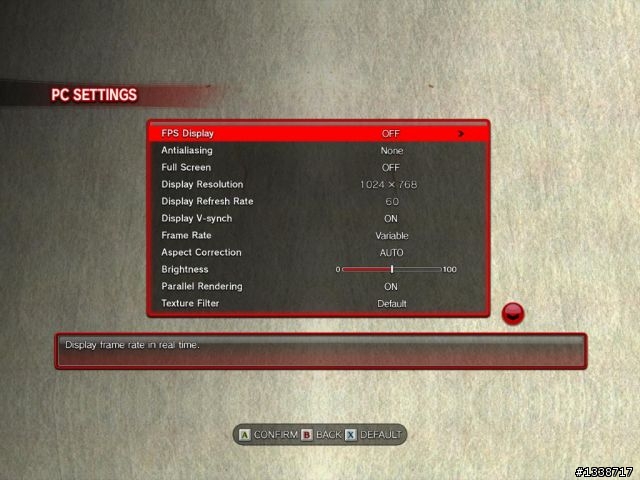

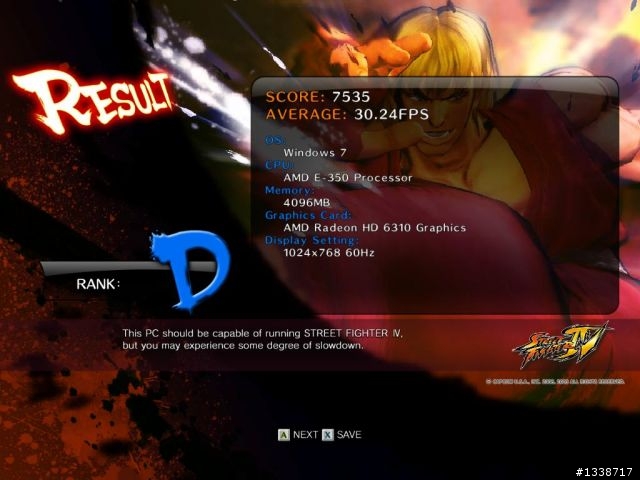

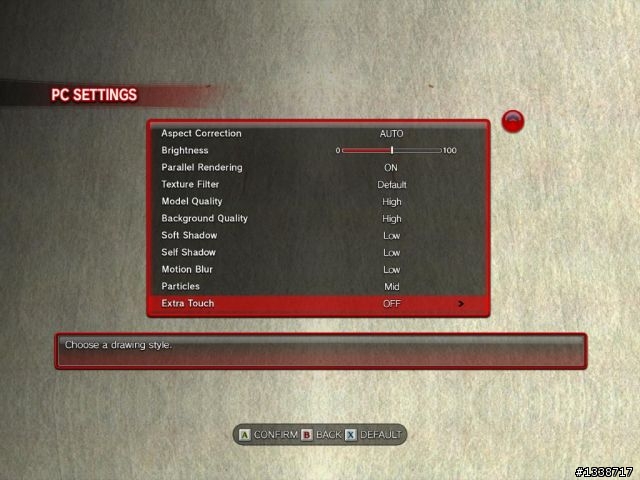

＊ Street.Fighter.IV（街頭霸王4）：1024 X 768 no AA，DX10





E35 M1-M Pro的Radeon HD 6310繪圖核心



加MSI R4670-2D512/D3

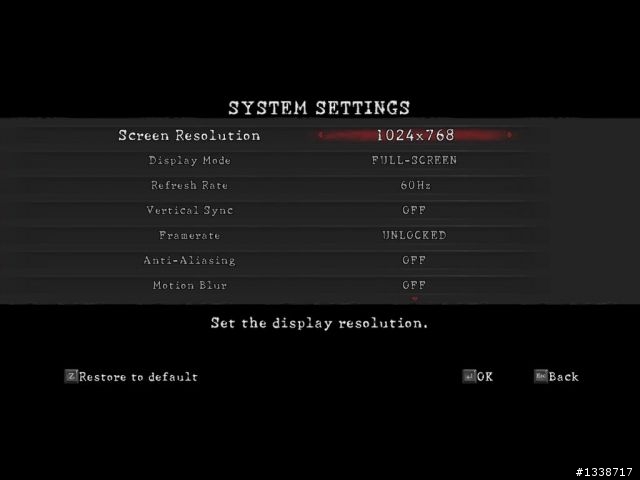

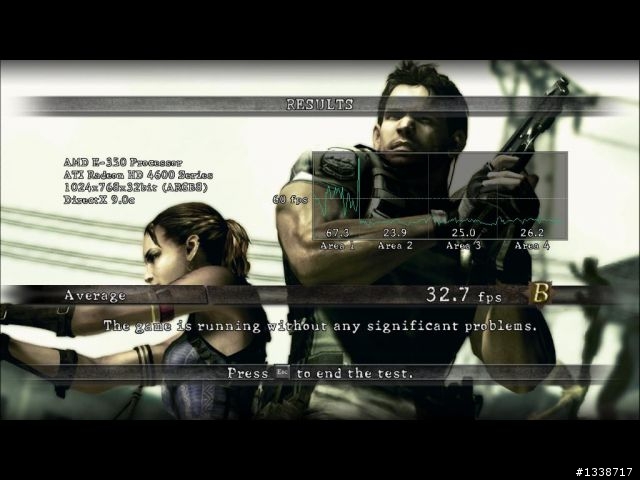

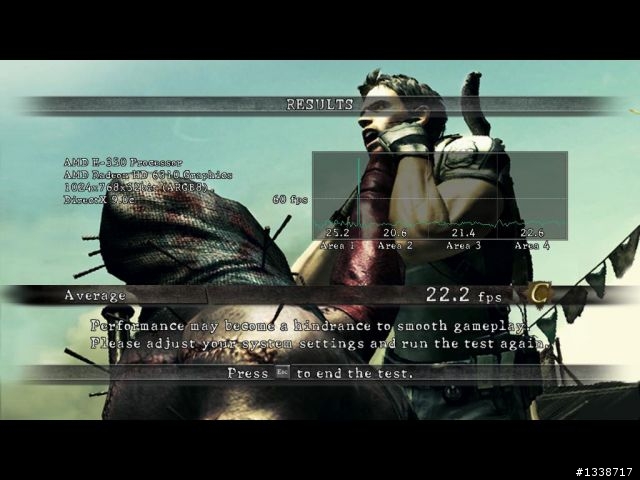

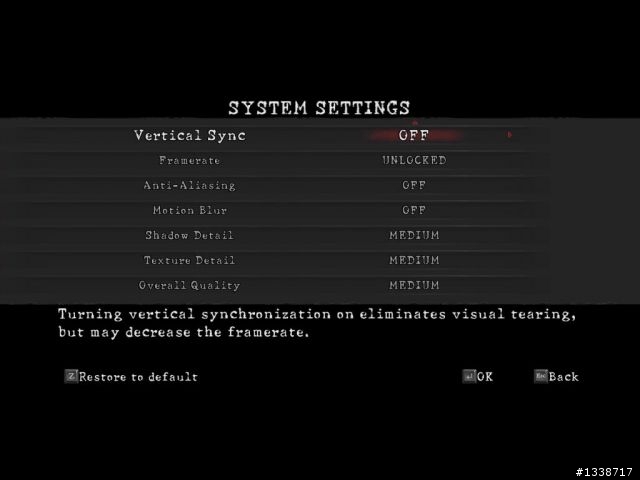

＊ Resident Evil 5（惡靈古堡5）：1024 X 768 no AA，DX9





E35 M1-M Pro的Radeon HD 6310繪圖核心



加MSI R4670-2D512/D3

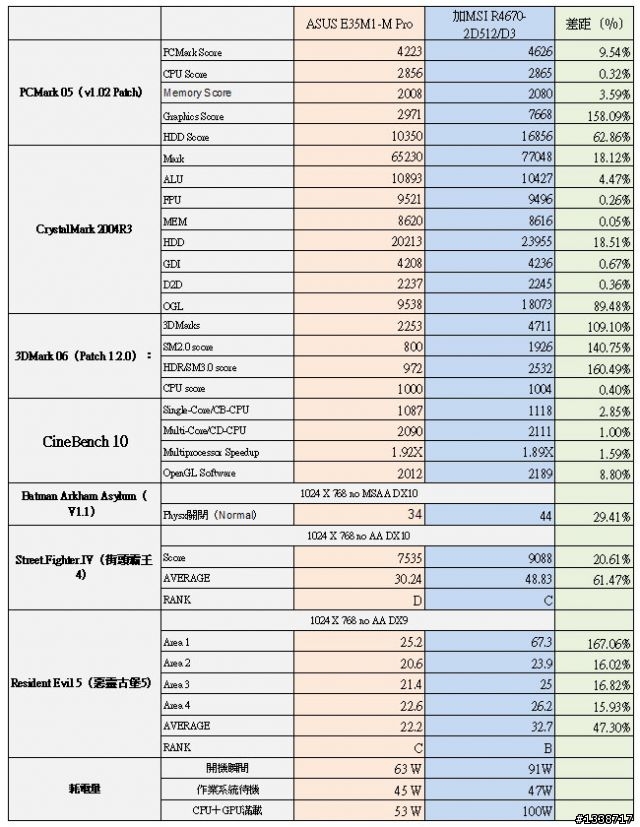

以上測試軟體的成績整理。



老HD 4670愛上ASUS E35 M1-M Pro之後，3D性能大幅增加，而且遊戲測試的效能都提升一個等級，遊戲張數增加不少。這下子，遊戲特效可以適度開啟，或是解析度調高一級。比較令人意外的是惡靈古堡5部分，Area1模式竟暴增52張，原以為靈異事件，反覆跑了幾次，還是同樣結果。

系統耗電量部分，加上一張MSI R4670-2D512/D3之後，執行3D測試滿載模式，系統電力需求會再多消耗約47W。如果注意作業系統待機模式，看得出來這樣的組合仍然保有省電優勢。

以上測試來看，這次利用手邊老顯示卡，免費幫忙ASUS E35 M1-M Pro提高3D性能，我想外接一張主流中階顯示卡，其實也是可以用來打電動。
