[開箱] 高端最佳性價比之作—GeForce GTX 570新發售

自從GeForce GTX 580推出市場以來，nVIDIA成功證明了GF110才是理想中的Fermi原型，效能、功耗、發熱量等等都達到了極致的表現，也順理成章地成為新一代的顯卡王者。如果說GF110是為取代GF100而誕生，那麼汰換掉GeForce GTX 480之後的下一個目標自然是GeForce GTX 470了，這樣才能完整地填滿價格帶，而這個GeForce GTX 470的後繼者就是剛上市的GeForce GTX 570了。小弟將以剛入手的技嘉GeForce GTX 570為例，跟大家分享一下GTX 570的效能體驗。
技嘉GeForce GTX 570(GV-N570D5-13I-B)為nVIDIA公版卡，卡上斗大有神的眼睛跟包裝盒上的圖樣相輝映。GTX 570外觀上與GTX 580幾乎一致，相較於GTX 580完整架構512個Shader的GF110來說，GTX 570縮減成480個(與GTX 480數量相同)，記憶體也從GTX 580的1536MB減少到1280MB，記憶體介面寬度從384-bit縮減到320-bit。以上硬體架構縮減的部分，也是GTX 570跟GTX 580效能差距的來源所在。

圖 / 技嘉GeForce GTX 570(GV-N570D5-13I-B)。


圖 / 輸出接頭計有兩組DVI及一個迷你HDMI。

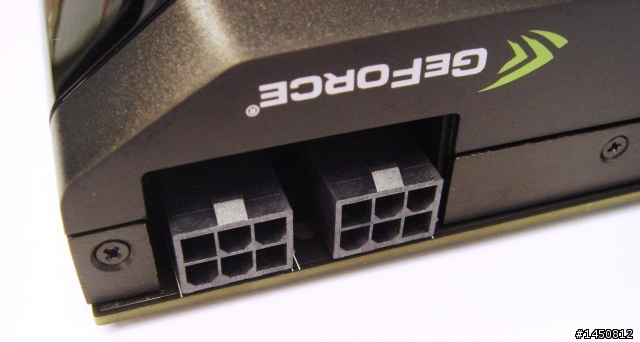

圖 / 外部電源輸入為兩個6pin PCIe電源，GTX 570的實際最高功耗約220W。

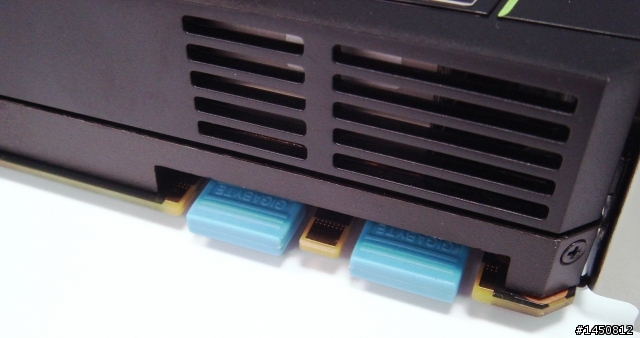

圖 / 兩個SLI橋接金手指，可以組建3-way SLI。技嘉GV-N570D5-13I-B出貨的時候附有兩個金手指保護套，除了可以保護金手指之外，也兼具美觀的功能。


圖 / 卸下導風罩的塑膠外蓋之後，可以看見GTX 570的散熱結構，大致上與GTX 580的設計相同，整個導風罩的金屬底板兼具了記憶體顆粒及MOSFET等元件的散熱片角色。由右側離心扇側吹把風流導向後擋板出口。

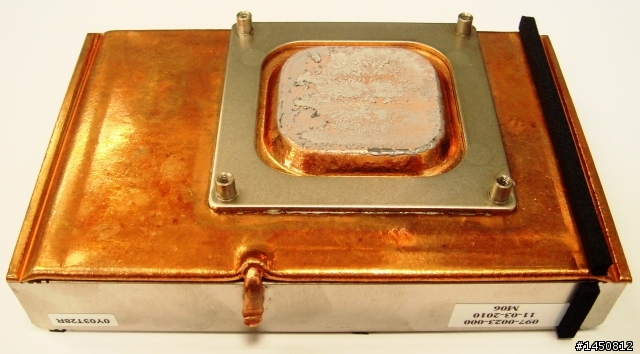

圖 / GPU的散熱塊底板是Vapor Chamber(真空均熱板)所構成，均熱板的原理類似熱導管，同樣是在真空密閉的腔室中，讓液體不斷氣化及凝結，不過均熱板的體積比熱導管大得多，效率也更好。均熱板可是GTX 580、570散熱性能超強的秘密武器喔！

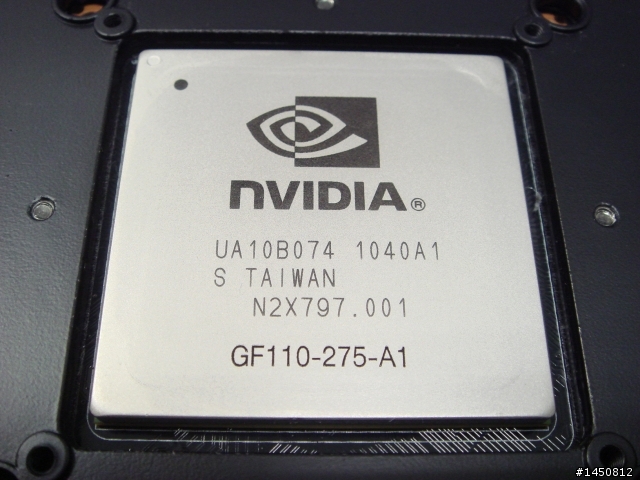

圖 / GTX 570與GTX 580師出同門，同為GF110繪圖晶片。

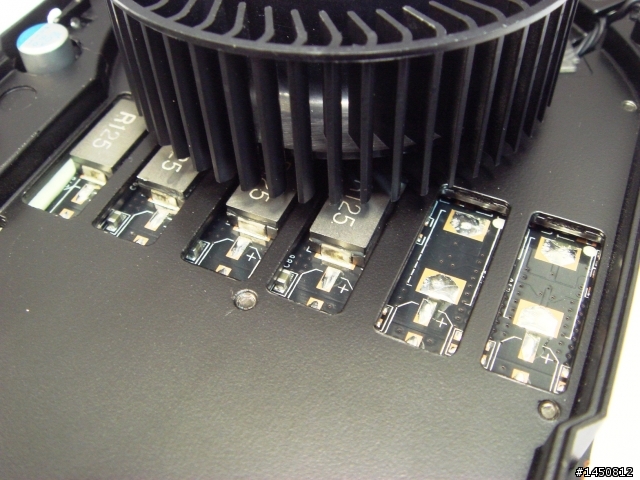

圖 / GTX 570的電源轉換模組有兩個電感空焊位置，可知其為4相電源設計，比GTX 580少2相。實際上GTX 570與GTX 580是共用同一張PCB板的。

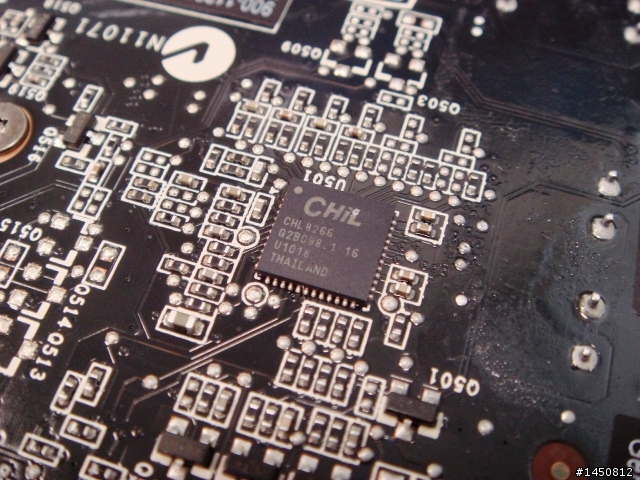

圖 / CHiL的數位式PWM控制晶片。

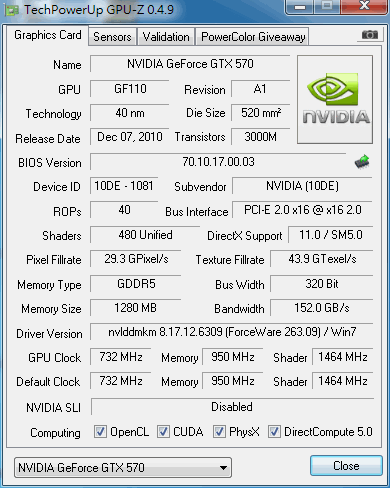

圖 / GTX 570的詳細資訊

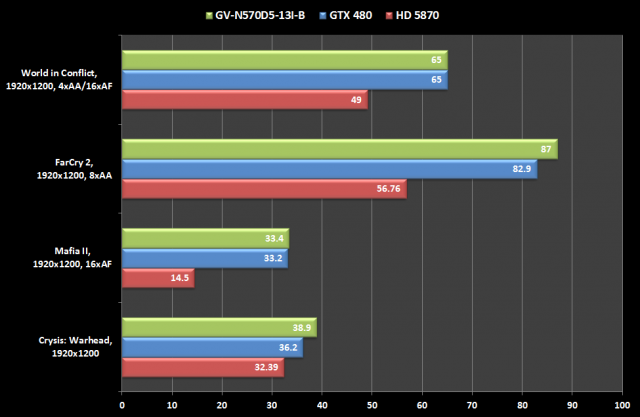

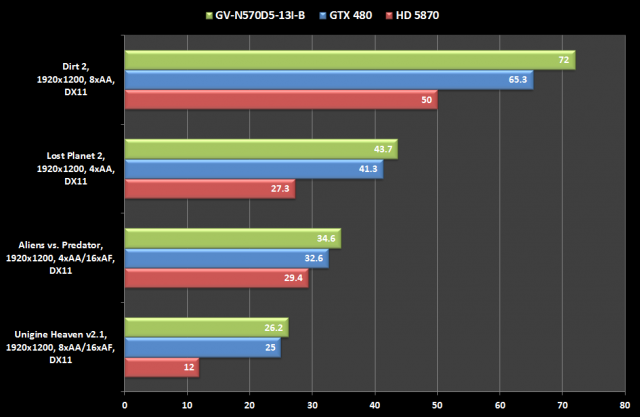

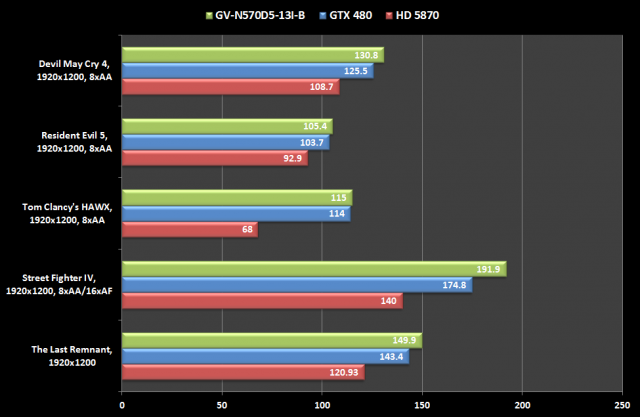

從效能上來看，GTX 570約落後GTX 580有10%~15%的差距，不過卻與GTX 480的效能相當接近，甚至絕大部分的遊戲底下都超越了GTX 480。若考慮到GTX 480的功耗較高這個因素，那麼其實GTX 570的性價比明顯是比較高的，GTX 470更加不是對手了。所以市場上大家才會預期GTX 480、GTX 470準備要跳水了。如果你不在乎家裡電費的話，那麼找片跳水的GTX 480也還算划算，否則的話GTX 570才是最高性價比的選擇。
事實上GTX 580與GTX 570的真正對手是下周即將上市的Radeon HD 6970與6950，屆時一場高階顯卡的腥風血雨之戰才要展開！
