也讓萬眾期待已久的NVIDIA系列卡王終於推出
不過推出至今也很多個月了，當然批評聲浪是少不了的
但是小白想說的是如果今天需要節能減碳更環保更省電的顯卡
那GTX480絕對不是你的菜，相信不少極限玩家對於他強大的效能都讚譽有佳
不談論功耗跟溫度(未改裝前)GTX480對於小白來說無可挑剔了
經過了8個月的時間市面上大多是GTX480的公版卡，自製卡少之又少
許多玩家等不住只好像小白一樣藉由改裝來達到降溫的目的
所以改裝散熱產品就熱騰騰的一樣一樣登場了
[冰極之刃]GELID ICY VISION vs GTX480 SC
這次小白要玩的玩具...在還沒玩之前
我覺得跟GTX480不管是效能功耗或者溫度壓制力應該都大同小異
不過上機之後我一直很懷疑是不是我的數位電費計掛掉了...
還是我的手沒知覺了...又或是我的耳朵聾了...
怎麼可能這麼低溫...怎麼可能這麼安靜...怎麼可能這麼省電...
是怎樣...我眼睛瞎了....
天呀!!!我對GTX480完全改觀了
這次玩的產品就是GIGABYTE GTX480 SOC，沒錯...小白非常熱愛此系列產品
只要是極限版本或者限量版本不管廠牌小白都會想搞一張來玩玩
廢話不多說看倌們請賞圖
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-0bdb76e142fb11f8f1a539468a7d809e.jpg)
產品規格大致上與公版卡差異不大
GIGABYTE Super Overclock Series的特點就是最強悍的用料、加上最強悍的效能
採用 NVIDIA GeForce GTX 480 繪圖晶片
支援 PCI 2.0Express
支援微軟 DirectX® 11 及OpenGL® 4.0指令集
內建業界最佳 1536 MB GDDR5 顯示記憶體，採用384位元記憶體管理介面
支援NVIDIA PureVideo® HD 技術
配置Dual link DVI-I*2 / mini HDMI

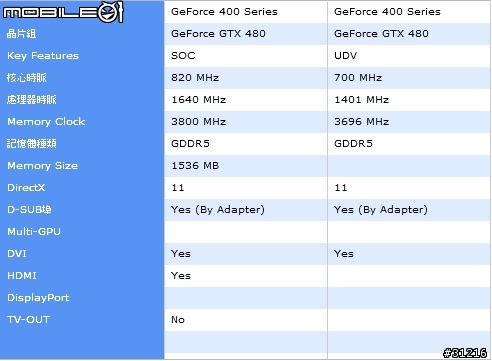

與公版卡的差異性如下圖
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-6f7ab1b03fd56fc6fb66e78b55484cfb.jpg)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-04ada5b875dfb8af1cf5711364b194e4.jpg)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-b2eb92c64593e3b9cae9a6ee809f284b.jpg)

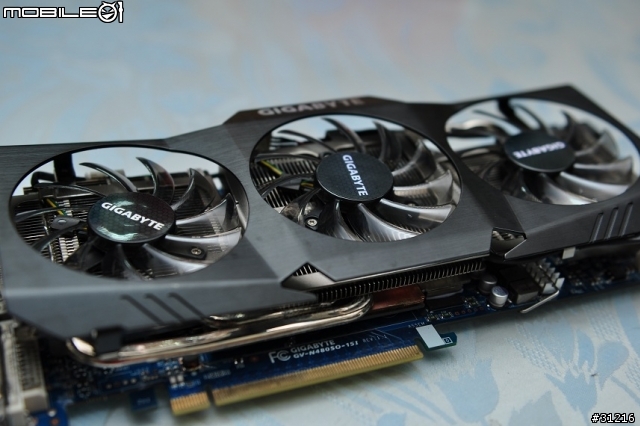

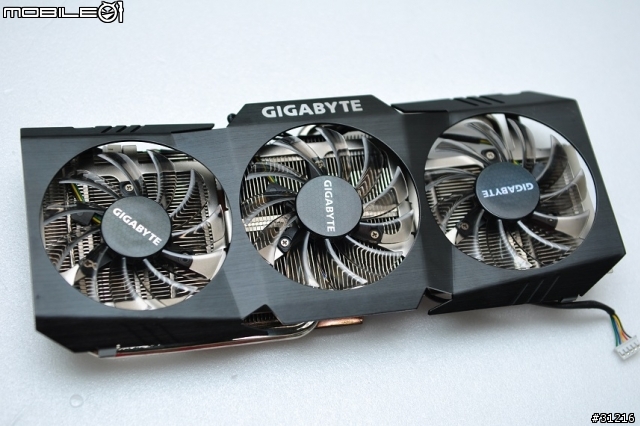

承襲GTX470 SOC的三風扇設計，不過有個最大的不同之處在於
GTX470 SOC的散熱鰭片底座並沒有貼在記憶體上
GTX480 SOC的散熱器完全的透過導熱貼條貼在記憶體上加強散熱
原廠終於開始重視記憶體也會發熱的問題了...
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-ae6294e5773a20143443a69a7ada8803.jpg)

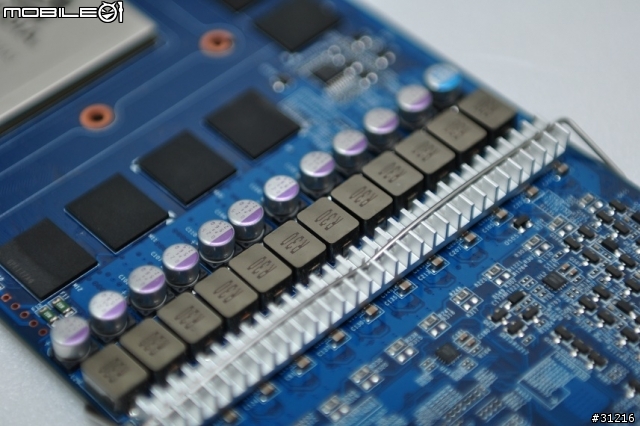

SOC系列的產品都有著相同誇張的用料與設計
供電設計採用12相+2相 供電模組
其中12相為GPU供電、其餘2相為記憶體供電
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-7a129630716f3024d6351df1466b0119.jpg)

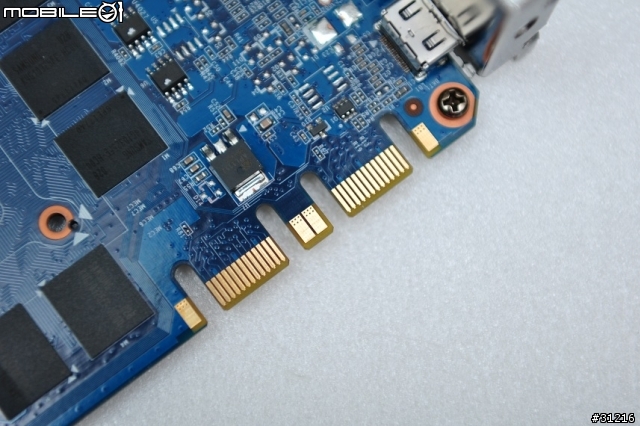

當然也必備了SLI多重GPU技術
能夠將兩組PCI Express介面的同系列繪圖卡的顯示晶片同時發揮其圖像處理的能力，前所未見的強悍效能表
現，給予遊戲愛好者登峰造極的極致感官饗宴。
可做成雙卡SLI、三卡T-SLI、以及最強悍的四卡Q-SLI
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-44668b8e417e731dcc4a6f065b06f5f9.jpg)

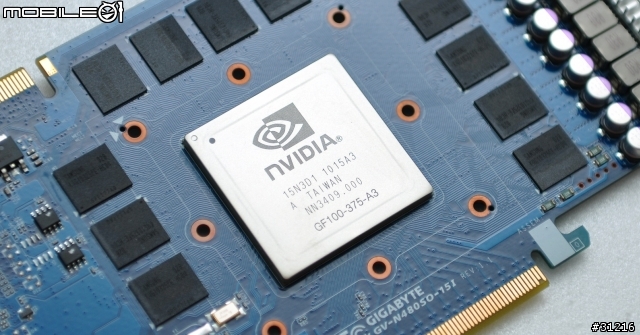

GPU 一樣是GTX400系列的老大哥GF100 GPU晶片
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-51d350a7c17e96d52c8755ef2387113f.jpg)

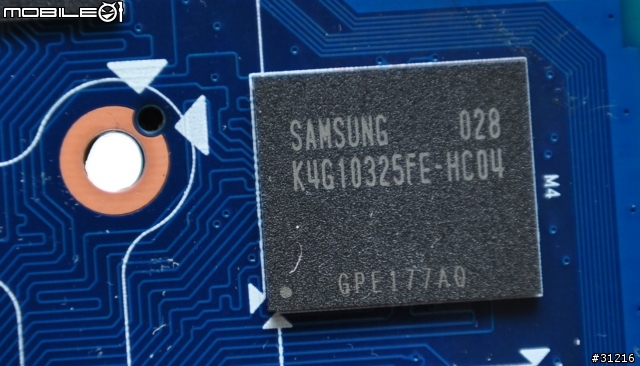

記憶體顆粒為SAMSUNG HC-04 最高階的DDR5 顆粒
由12顆128MB記憶體組成1536MB Memory
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-b178ee9865d106c5ae1153c2c0a5d134.jpg)

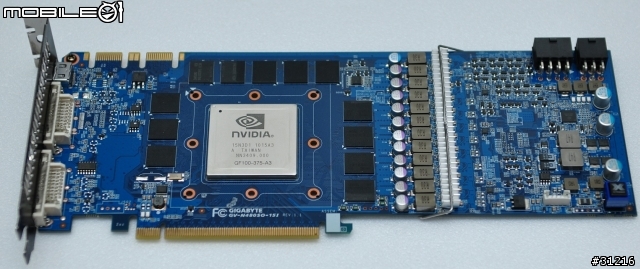

從正面可以看到誇張又扎實的用料，GPU12相供電上有整組散熱器壓著
但是小白不了解的是...這麼高階的顯卡...為何背面不來個強化散熱的背板呢
因為背面有24顆GPU MOS...也是熱情的很呀...這是小白覺得設計不完美的部分
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-c974f24ba98d531a19bf5546d7ea7c5a.jpg)

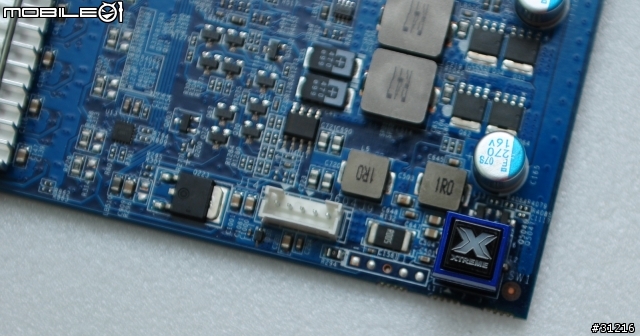

大家應該都很好奇這是甚麼鬼吧...我第一眼看到時我以為這是一鍵超頻按鈕...
害我爽了一下，結果這是切換Default BIOS跟LN2 BIOS的開關
不需要刷破解版韌體，按個按鍵即可解除設定限制
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-2aef50d9ed9b28babe312a0ff8d42aa3.jpg)

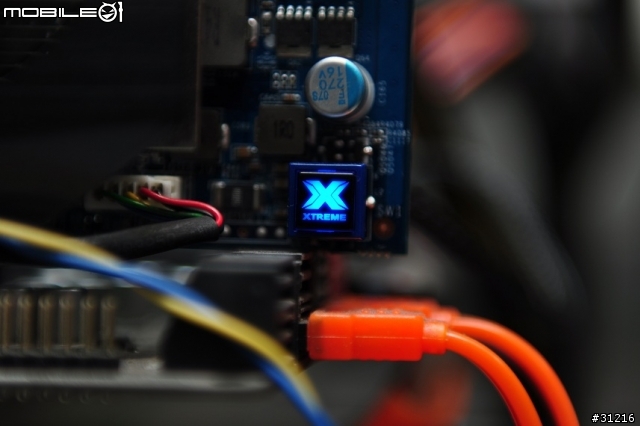

開機時按鍵上的LED Default BIOS狀態下是顯是藍色
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-0ed5c8b0668ce6a67400ae784aa66e28.jpg)

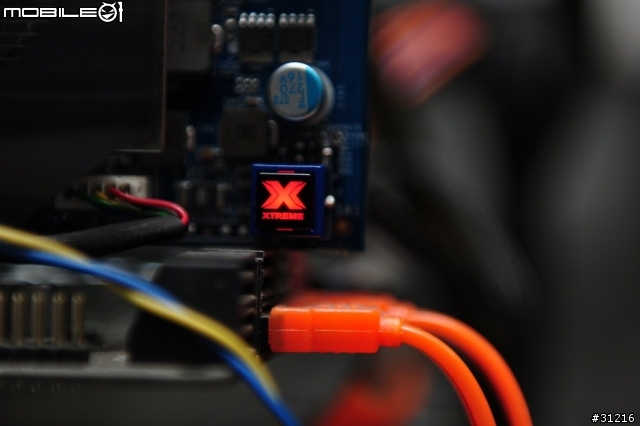

按下按鍵之後就會轉為紅色 重開機之後就會進入LN2 BIOS狀態
這樣就算-50度的狀態下卡也不會因為極冷而停止運作(當然凡士林導電處還是要抹好)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-36dd974a29bc93abdf552a65967157e6.jpg)

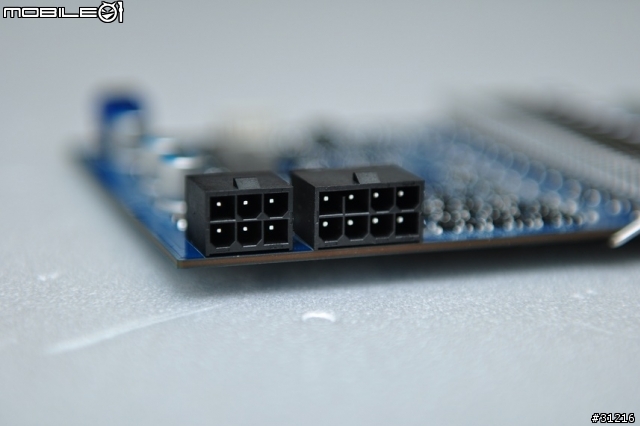

電源供電設計採用8PIN+6PNI電源輸入，看官們...小白也是被這組騙去了
到底有多省電...看下去吧
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-3cf240a1f7b3b9fb5884777e9acffa39.jpg)

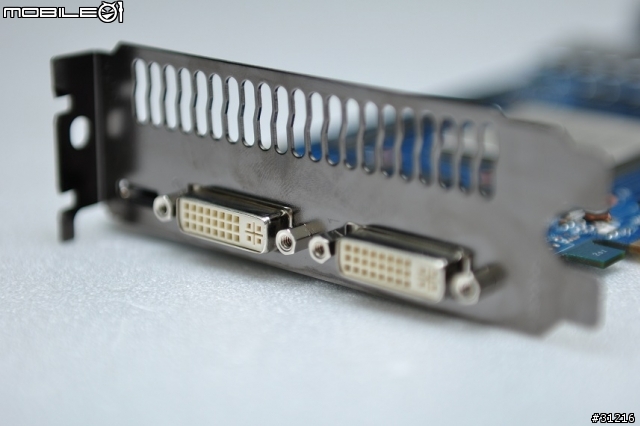

輸出端子 兩組DVI介面及一組Mini HDMI介面
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-07d79253c55f38c89e2d29886adba4df.jpg)

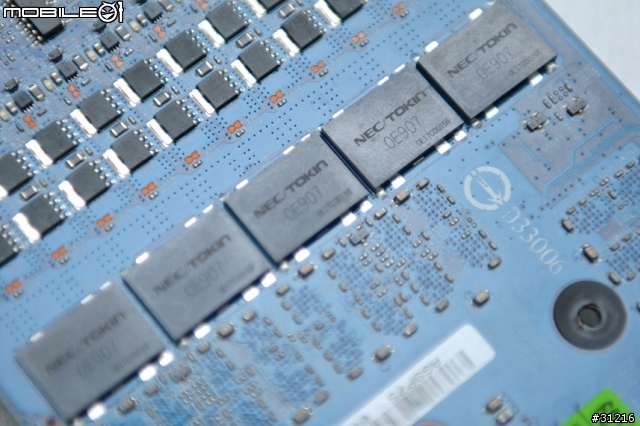

高階SOC系列才會出現的 NEC薄膜式大電容總共5顆NEC TOKIN OE097
提供GPU及Memory最穩定的電源輸入
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-f8f7fc73aab4fb6d645ce34f1a54051a.jpg)

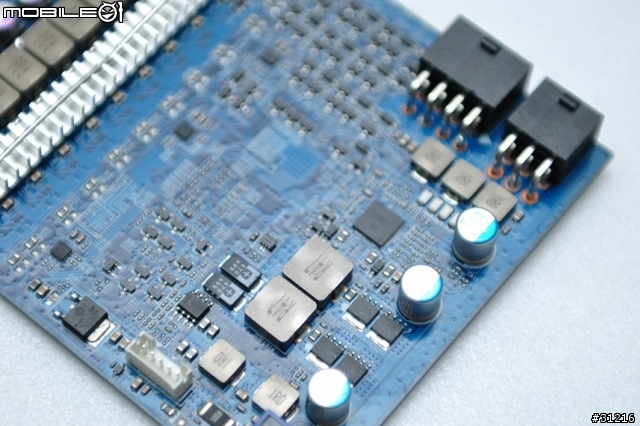

2相記憶體供電及兩顆OS-CON SG 470 電容量為470(uF)
OS-CON（固態有機半導體電容器）
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-f07f2290026e6dd5077a44cdada14afc.jpg)

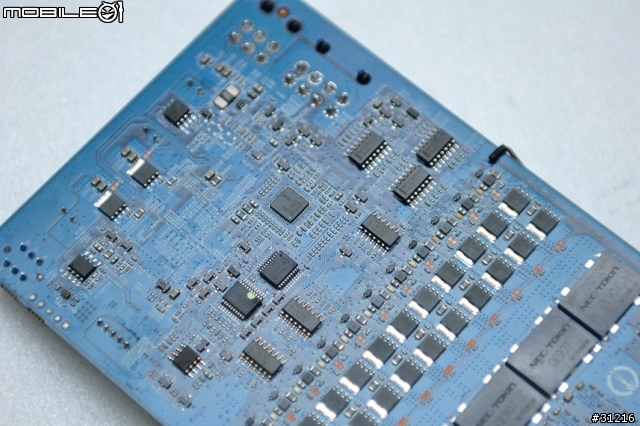

六相脈衝寬調變(PWM)控制器—ADP4000和ADP4100
GTX480 SOC採用的是ADP4100控制器，採用無鉛LFCSP-48封裝
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-3f0294983f78c271acc490ffdbae5c22.jpg)

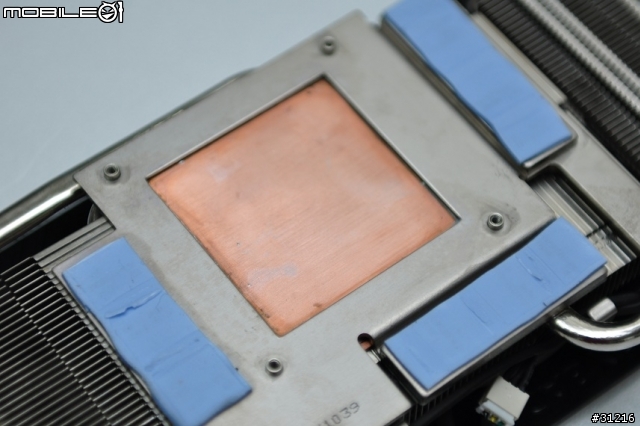

散熱器方面，嚴格來說算是GTX470 SOC的改良型散熱器
但是小白給予很高的評價，此為與GPU晶片接觸的銅底部
大面積的銅材質更能強化導熱速度
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-d89df1200e30530b668247e567e885cc.jpg)

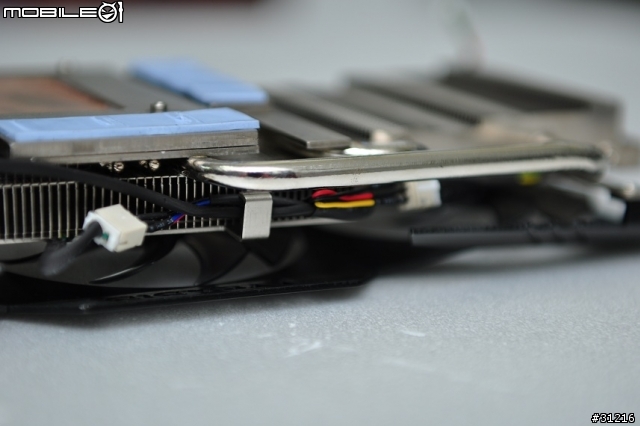

由三跟熱導管連結散熱鰭片快速導出廢熱
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-831fbf1b9aac85f3abf19ac473efba81.jpg)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-1491626b4bcee4ece3cfcd9a861ae156.jpg)

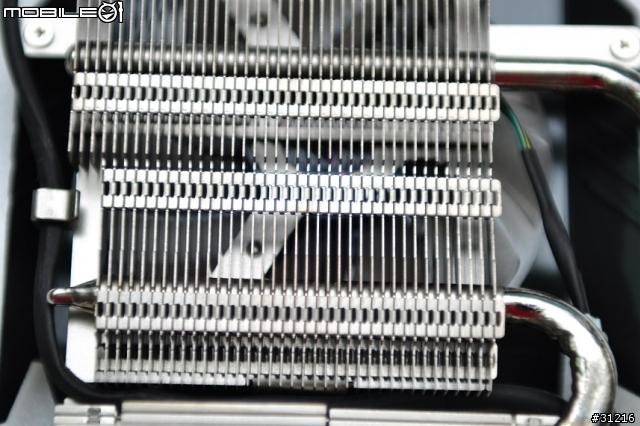

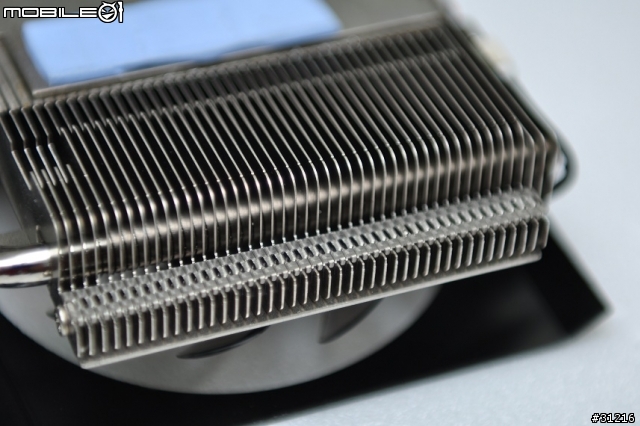

可以由此看出鰭片密度非常的高，一排由40片組成
藉由三風扇的排風能力，迅速且更快速的降低溫度
令小白驚訝的是三風扇的轉速大約1900轉...卻異常的安靜...(真的是我聾了嗎...
)相信大家一定很期待測試數據跟功耗表現吧，一起來看看吧
這次測試的平台
CPU：I7 950(預設)
RAM：CORSAIR GT 2Gx3/2000(跑1600)
MB：EVGA X58 E762
測試環境 裸測台 常溫下 天氣陰 偶陣雨 濕度15% 風向東南風 冷鋒面剛過
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-b1f86722d47773a941d3447e206160e2.jpg)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-347131ab0c20770f92babb0c397734f4.jpg)

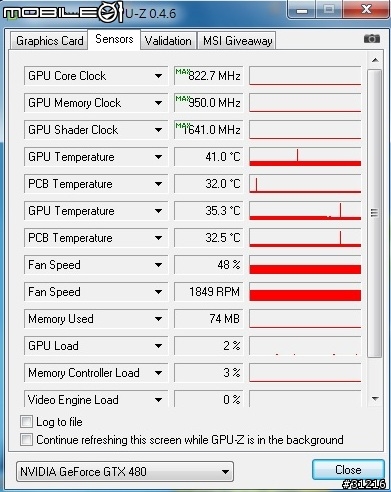

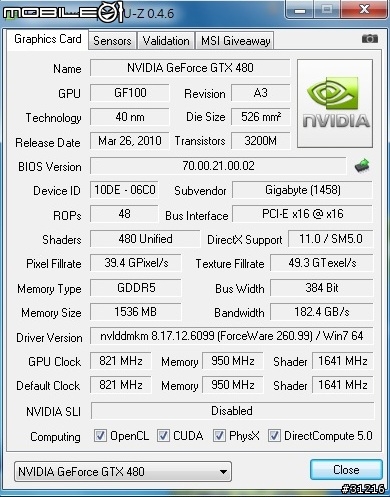

GPU-Z
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-0ed5eca6c806a1205b32a28e89b5c79b.jpg)

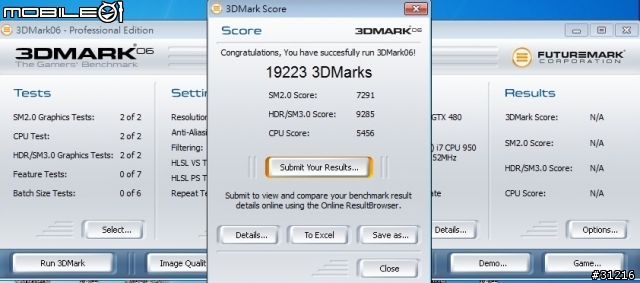

3DMARK06 得到19223 分
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-ca8f1b9cb53d1b141d023a1f75cb007c.jpg)

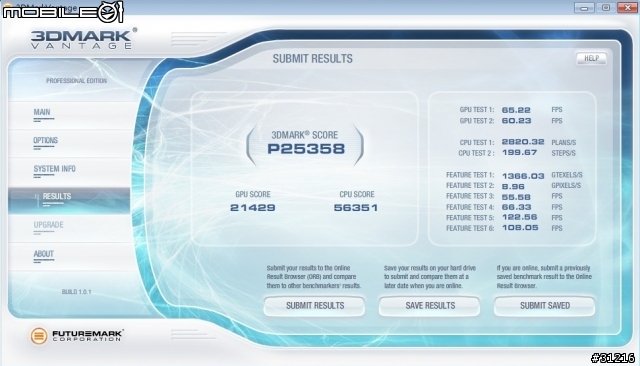

3DMARK VANTAGE 得到 P25358 分
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-3240136192d5689cc4701c71de2a0d54.jpg)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-463a5a25aadcb39615ef0821fe421025.jpg)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-4cf5d7b9293f763d8292cf2f5a382b5d.jpg)

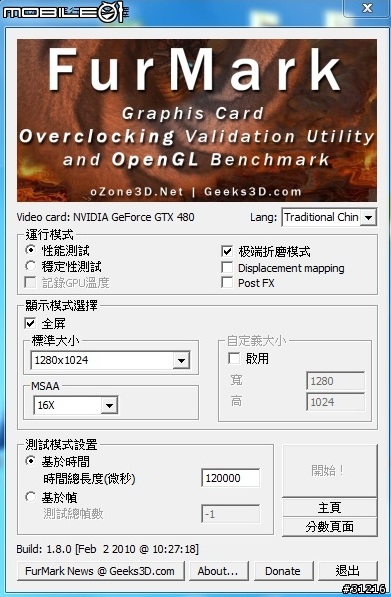

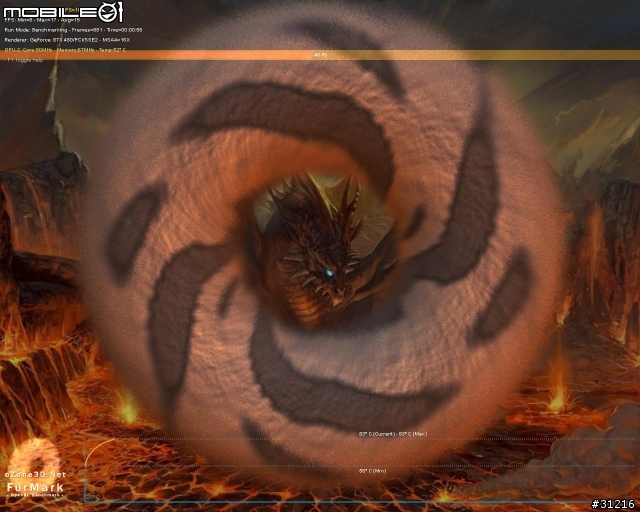

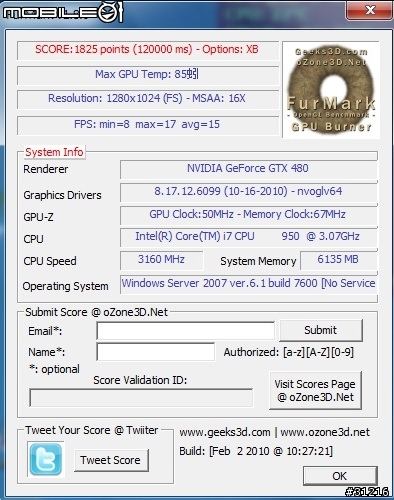

FurMARK 燒機測試
從上圖可見 開啟 MSAA 16X
MAX最高溫來到了85度，MIN最低溫落在55度
風扇還沒全速轉...(難以置信....)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-f90d704262d9d947fc4d6ddf09f680e6.jpg)

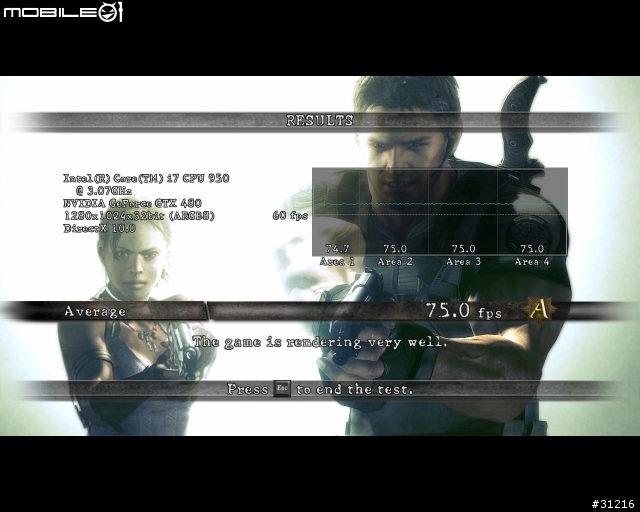

惡靈古堡5 1280x1024 C16QX
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-163c76557c9b09d3916ced6b7035c6e4.jpg)

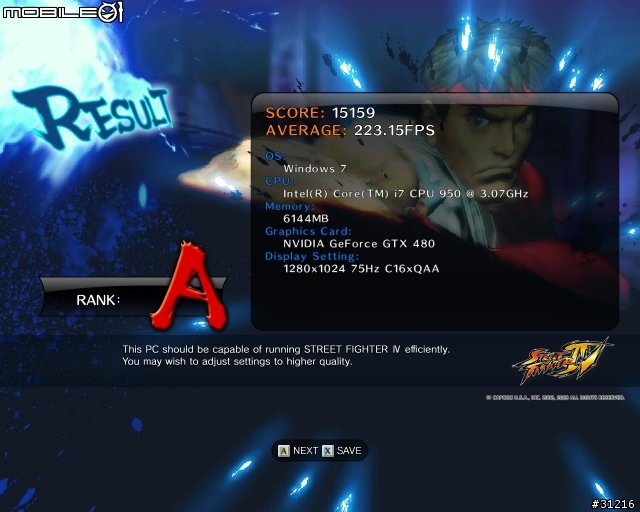

StreetFighterIV 1280x1024 C16xQAA HIGH
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-cc7315eaef5c25bf2b6450f8436e23d7.jpg)

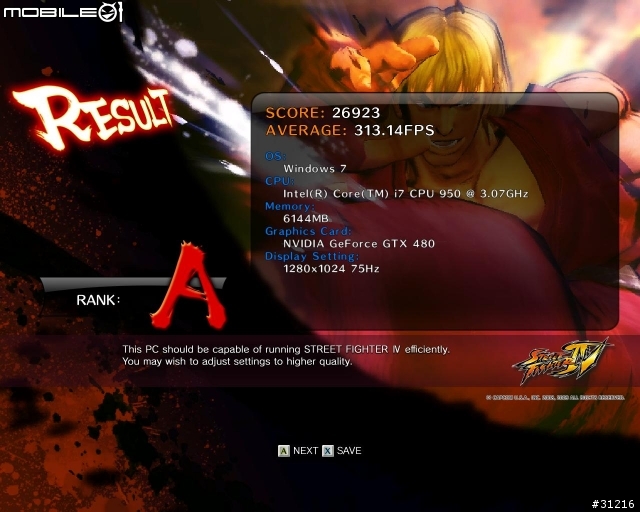

StreetFighterIV 1280x1024 全預設
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-c3b43c3270a0a46dd4c8d5d98eafe77f.jpg)

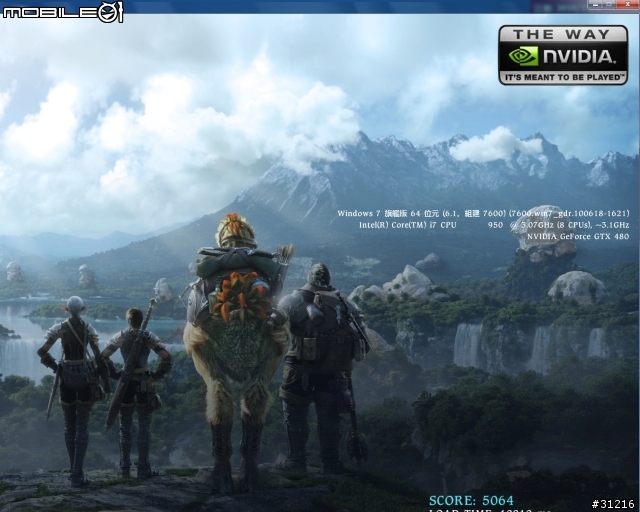

FF14 benchmark HIGH 得到5064分
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-e2f7a469fd0843a849d91d9be149d5f0.jpg)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-e5959c9caaa8bc3e554642b6aafd2562.jpg)

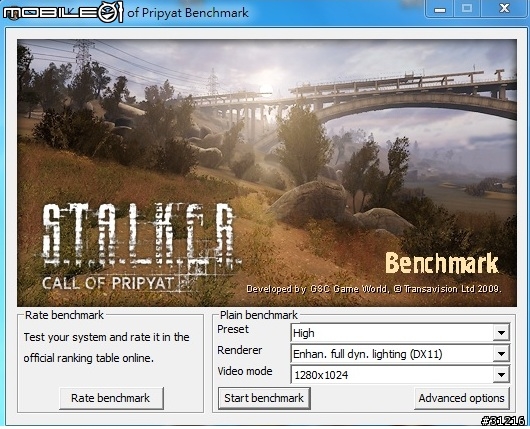

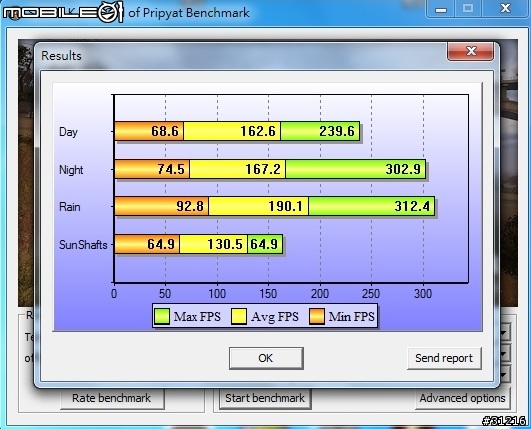

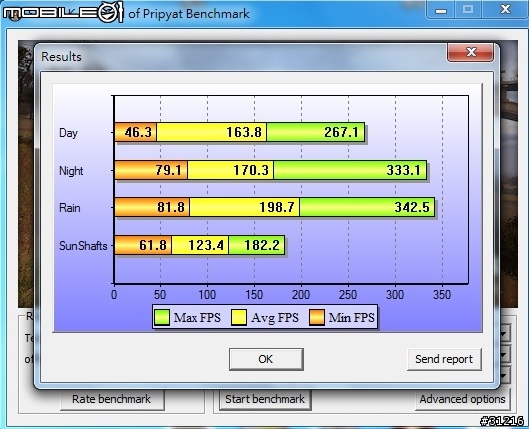

S.T.A.L.K.E.R DX11
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-f719c95266d527fada93a0f9651ac2dc.jpg)
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-94c584b0a996334f718880c95dd6209e.jpg)
S.T.A.L.K.E.R DX10

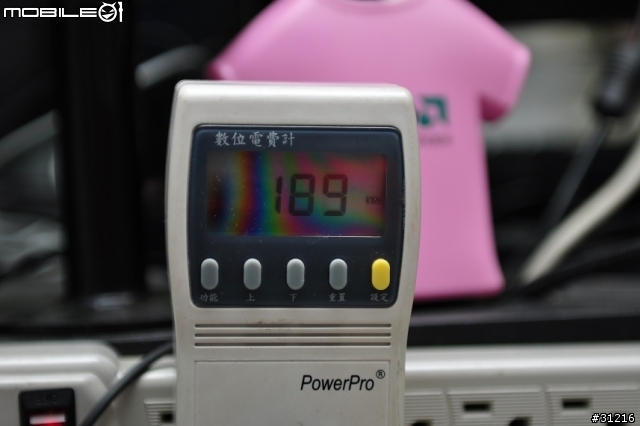

整體平台耗電量表現
![[風暴來襲]逆襲登場 GIGABYTE GTX480 SOC](http://attach.mobile01.com/attach/201011/mobile01-3c5aaea1e964337acfa1f99d94c66e85.jpg)
這是整機在待機的狀態下(已關閉C1E)的耗電表現 不要懷疑...只有185W-189W之間
燒機測試瞬間最高峰達到了355W-395W之間
電源供應器推薦450W-500W之間就很足夠了(80+足瓦)
使用心得
這大概是小白玩過NV產品之中僅次於GTX460感覺有震撼到的顯示卡
這次在空冷的狀態之下藉由三風扇極龐大散熱器的幫助下，對於溫度的壓制表現非常的不錯
功耗方面也是令小白大吃一驚...看來不搞兩張玩SLI會對不起自己...對不起鄉民....對不起國家呀
測試方面小白還會做一些補充，不過那也要等我回國後了....
這張產品雖然在GTX580推出的前夕搶先上市，但是我想他的效能以及整體表現是很不錯的
NV最近各階層產品雖然表現都不如預期，但是中高階產品還是有一定的競爭力存在
讓我們期待NV端出更強大更完整的產品線吧、雙贏的局面才是消費者所樂見的
感謝您今天的收看...我們下課了
)
