08/08 update
拿回家仔細看過後果然是便宜的東西, 上面有3顆電解電容, 所以不是全固態, 還有背面固定散熱片的地方也不是很好, 請看以下圖片.
1. 包裝彩盒
2. 板子正上方
3. 板子下方

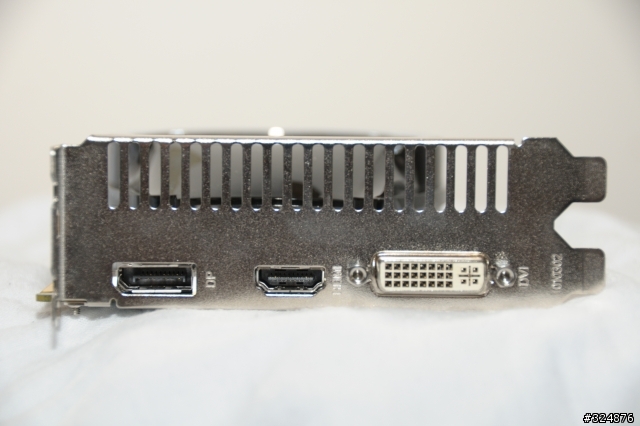

4. 板子接頭, 左到右分別是DisplayPort, HDMI, DVI-I
5. 拆下散熱片後正上方, 可發現3顆黑色的電解電容, DDR5 memory是用SAMSUNG K4G10325FE-HC04的顆粒.
6. 拆下散熱片後背面
7. 散熱片, 中心是有銅柱的
8. 背面固定散熱片的地方, 一般在彈簧的下面會有一塑膠墊避免彈簧直接接觸到PCB, 因在鎖螺絲時彈簧會跟著轉而磨損到PCB, 所以只能說一分錢一分貨.
因我本身是做電子相關行業來看這塊板子, 只能說是cost down, 因為有很多地方的0805 size的電容都沒上, 一般這種電容是可以濾高頻的ripple, 再來是有用到3顆電解電容, 現在不是都強調耐高溫環境固態電容嗎, 因為便宜, 我到想知道一下另一片也是2990的PowerColor 5750 5112MB的用料是怎樣, 總之這片對我來說是最便宜用料可用的HD5750.
