[DX11軍規顯卡來了] 微星R5770 Hawk終於開箱兼超頻分享

AMD發佈新一代中階顯示卡家族，也就是HD5770、5750，讓有預算考量的效能玩家，能夠以更便宜價格入手DX11顯示卡（小朋友出走數量可以少一點！），畢竟目前HD5800系列的價格還不是很親民。

這陣子，站上其他網友分享紛紛分享入手的HD5770、5750開箱文，小弟認為各家板卡廠出的HD5770、5750都有其特別之處。在這裡，個人也分享近日「終於」入手的微星R5770 Hawk，據說之前「缺」很大，所以只能先跟店家預定，等貨到再「娶」回家。感謝同樣入手R5770 Hawk的大大們，我被勸敗了！

個人鎖定這張R5770 Hawk，最先是看到網路消息指出R5770 Hawk是MSI推出的軍規顯示卡產品一員，7+1 PWM設計，電容零件用料相當不錯，支援獨家V-Check Point 電壓偵測功能、GPU加壓功能，這兩項特點應該是是超頻玩家最愛。

後來，再看到其他搶先入手的玩家，對於R5770 Hawk都有不錯的評語，尤其那Twin Frozr II散熱器在散熱效能與風扇運轉噪音之間，取得相當不錯的平衡。想想炎熱夏天即將帶來，這部分變得相當重要，個人完全不想顯示卡在酷熱環境中運作，或是要處在吵死人的風扇運轉噪音環境。

入手這幾日，除了試了這張R5770 Hawk基本效能，也進行短暫超頻測試，使用上還蠻愉快。接下來，就讓我分享關於這張R5770 Hawk的專屬開箱文以及效能測試。

先來張R5770 Hawk彩盒照，採可提式設計，封面上的F-117夜鷹隱形戰機似乎很威。

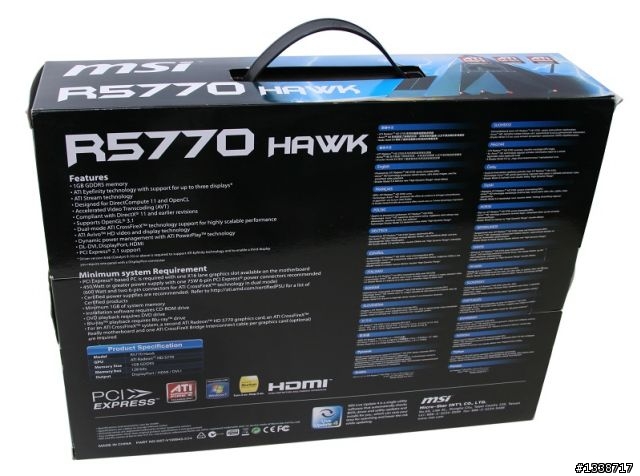

彩盒背面外觀。



彩盒內頁。R5770 Hawk具備的重要硬體規格與功能通通印在這裡。

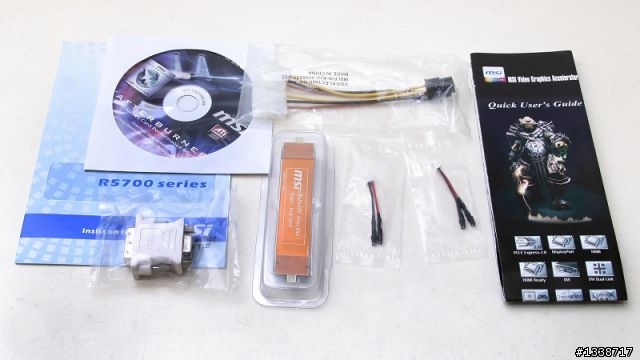

不算多的配件，包括驅動光碟、使用說明書、DVI轉D-SUB接頭、CrossFire連接線、大4-PIN轉6-PIN專用電源線材以及兩組V-Check Points電壓量測轉接線。

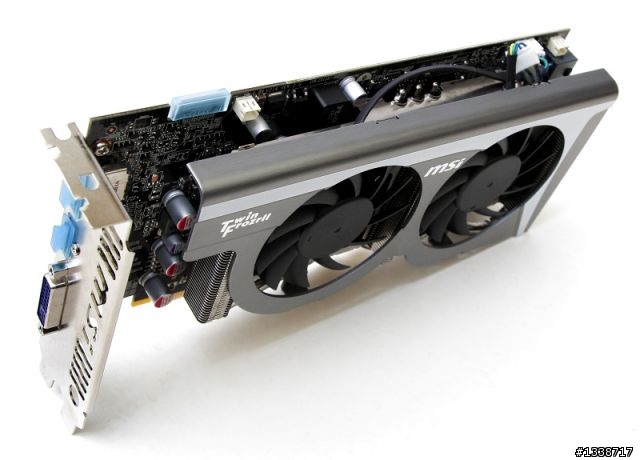

Dual-Slot設計的R5770 Hawk上場。整張顯示卡比一般HD5770大一些，Twin Frozr II散熱器幾乎佔滿顯示卡正面，也使得R5770 Hawk直立時會倒向一邊。



3組數位視訊介面，包括Dual-link DVI、DisplayPort、一組HDMI，支援ATI EYEFINITY技術，在Windows Vista/7作業系統下可以單卡三顯示輸出。對了，如果DisplayPort介面用DisplayPort轉DVI接頭或是DisplayPort轉HDMI接頭來連接螢幕的話，那是無法達成三顯示輸出，最多就只有雙顯示輸出。

另外，如果有用D-SUB介面螢幕的使用者，那就裝上產品配件上的DVI轉D-SUB接頭囉！



金手指旁的GPU電壓測量孔（V-Check Points電壓量測），可以安裝產品附上的量測轉接線，透過三用電表來即時掌握GPU電壓。

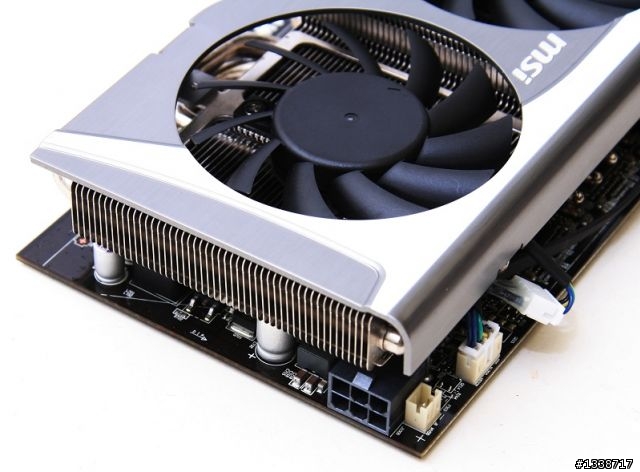

顯示卡尾端的6-PIN專用電源，一旁是記憶體電壓測量孔（V-Check Points電壓量測）。同樣可以安裝產品附上的量測轉接線，透過三用電表來即時掌握GDDR5記憶體工作電壓。

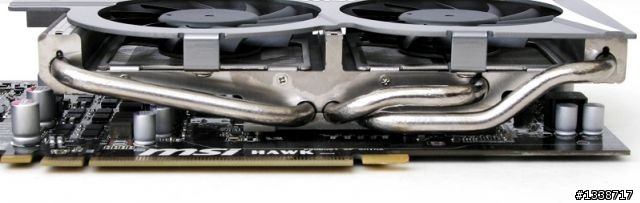

把顯示卡平放來看，Twin Frozr II散熱器的3支熱導管相當顯眼。

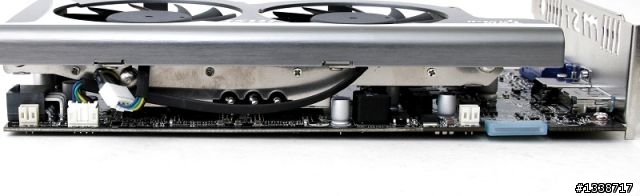

由另一側來看R5770 Hawk。

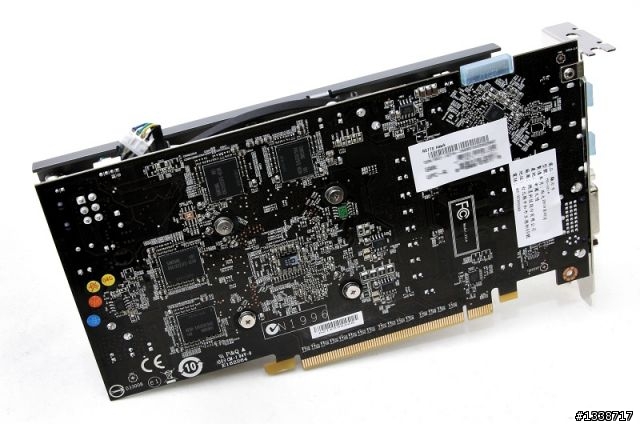

R5770 Hawk背面的4顆裸露在外GDDR5記憶體相當醒目。對應顯示卡正面的GPU位置有顆Hi-c CAP (Highly-Conductive Capacitor) 高導電聚合物電容。

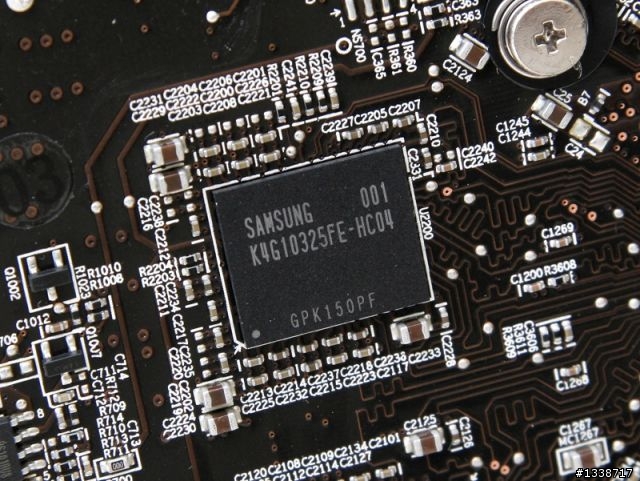

SAMSUNG K4G10325FE-HC04 GDDR5，預設工作速度為0.4ns（5.0Gbps），單顆是170 FBGA封裝規格，32M*32bit容量，工作電壓為1.5V±0.045V。R5770 Hawk在正、背面一共採用8顆GDDR5顆粒組成128-bit 1GB容量。

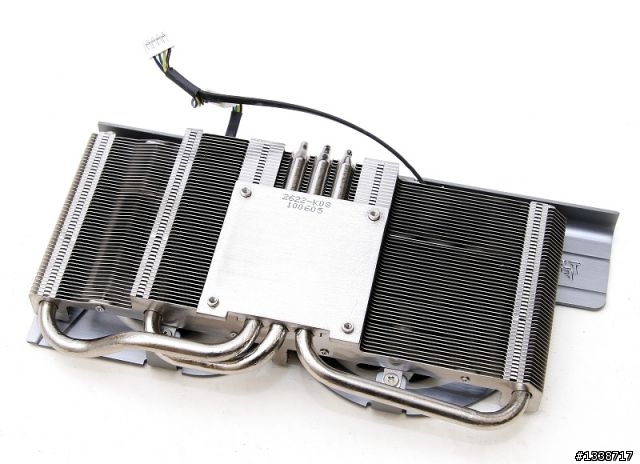

把R5770 Hawk的Twin Frozr II散熱器拆下來，來一張散熱器底部外觀照。搭載Dual PWM 風扇的Twin Frozr II散熱器，可以由使用者自行調整雙風扇轉速，利用風ATI CCC控制頁面或是微星Afterburner 顯示卡調校工具就可以。在這次裸機測試環境，個人感覺當風扇轉速至80％才會聽出噪音。

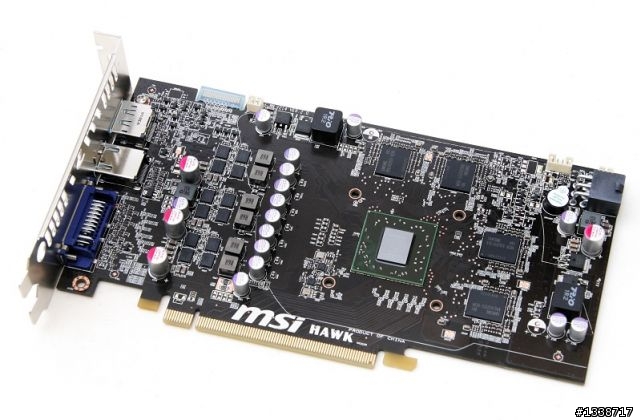

裸體的R5770 Hawk。整個電路佈局重新設計，跟其他廠的HD 5770明顯不同。
微星這款所謂軍規級顯示卡，就是電容零件用料包含SSC (Solid State Choke) 固態電感、Solid Capacitor固態電容、Hi-c CAP (Highly-Conductive Capacitor) 高導電聚合物電容。

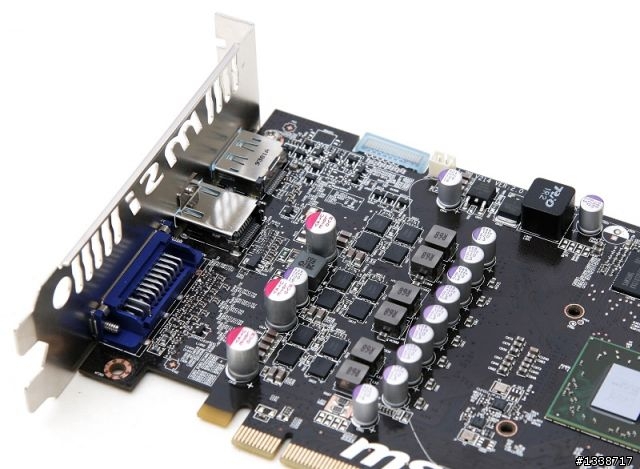

GPU的PWM設計為7相，有些廠牌HD5770仍維持公版HD5770的4相設計。電容用料包括SMD型式的固態電感、固態電容。其中SSC固態電感能夠避免超頻或是高負載狀態，顯示卡會出現高頻聲，有用過高階卡的玩家或許都聽過這類高頻聲。

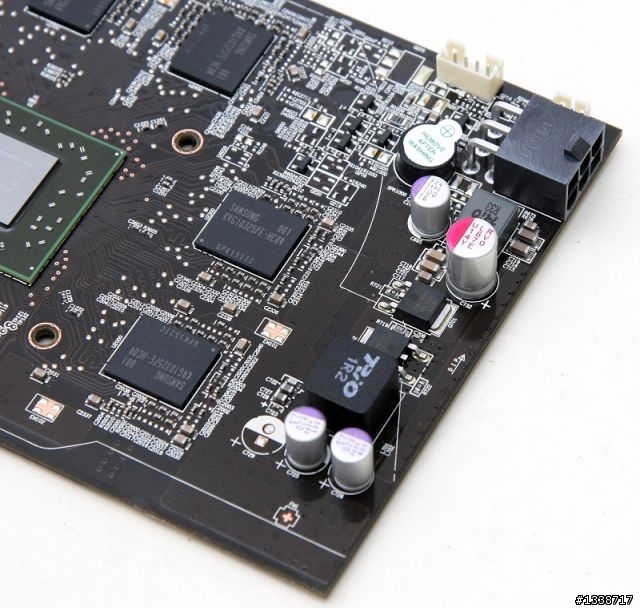

記憶體的PWM設計為1相，電容用料包括DIP型式的SSC (Solid State Choke) 固態電感、Solid Capacitor固態電容。顯示卡尾端的6-PIN專用電源後方有設置蜂鳴器。

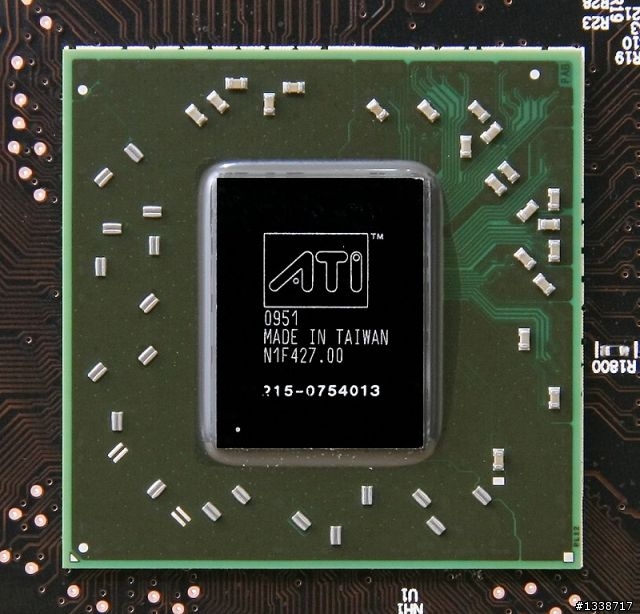

既然都拆到這裡，那就留下一張GPU照片。關於Radeon HD 5770的規格敘述已經不是啥新鮮事，這裡就簡單快速帶過。台積電40奈米的RV840核心，GPU代號為Juniper XT，高達10億4百萬個電晶體位於這GPU裡頭， SP的數量為800，擁有40組Texture Unit，RBE（ROP）數量有16組。

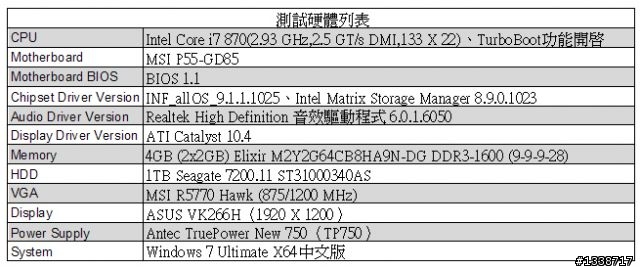

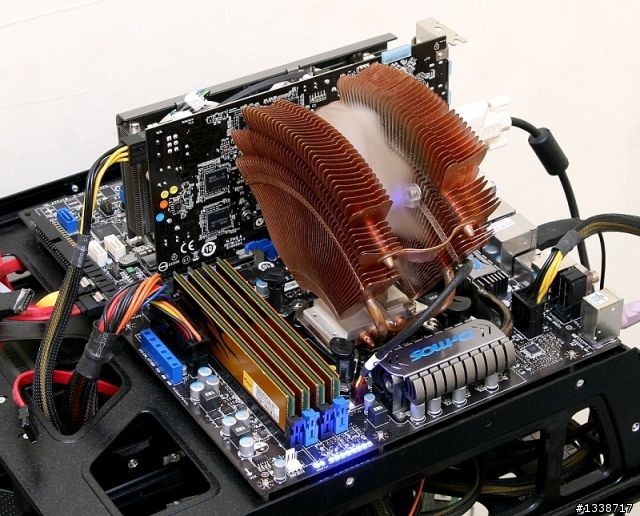

這次測試平台設定上，用Intel Core i7 870(2.93 GHz,2.5 GT/s DMI,133 X 22)、4GB (2x2GB) Elixir M2Y2G64CB8HA9N-DG DDR3-1600 (9-9-9-28)記憶體、MSI P55-GD85來進行測試，其餘硬體如列表。測試期間，CPU的TurboBoot功能開啟，解析度為1920 X 1200（ASUS VK266H）。



測試軟體包含3DMark Vantage（v1.02 Patch）、3DMark 06（Patch 1.2.0）、Resident Evil 5（惡靈古堡5）、Street.Fighter.IV（街頭霸王4）、Batman Arkham Asylum（V1.1）、Tom Clancy's H.A.W.X（DX10.1）、Grand Theft Auto Episodes from Liberty City 俠盜獵車手：自由城故事、Colin McRae:Dirt2、S.T.A.L.K.E.R：Call of Pripyat Benchmark（DX10.1）、S.T.A.L.K.E.R：Call of Pripyat Benchmark（DX11）。以上的測試可以檢視R5770 Hawk的3D表現。

另外，利用Afterburner v1.5.1軟體來執行顯示卡滿載測試，顯示卡散熱風扇維持自動調整轉速。

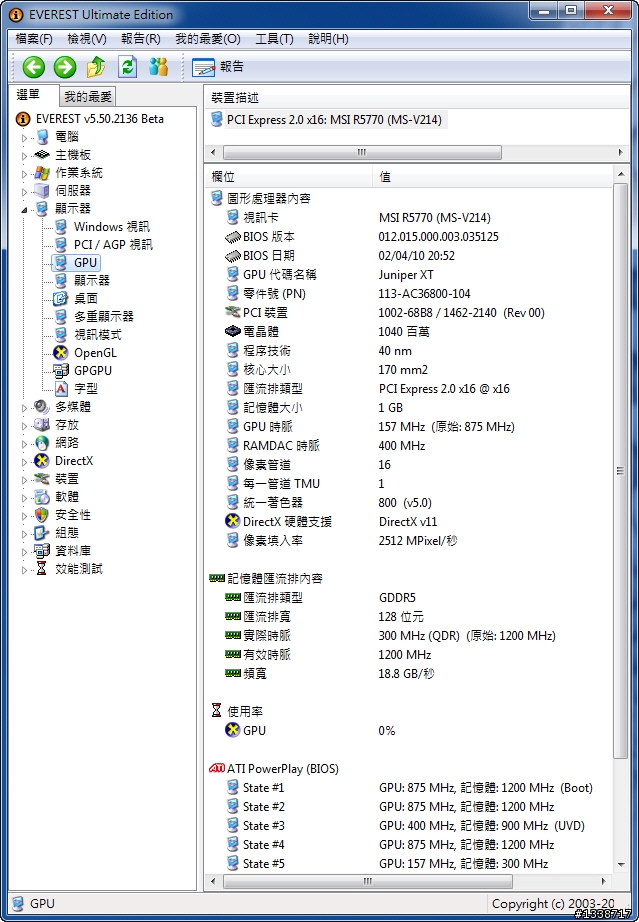

測試平台準備妥當後，先來檢視由EVEREST_Ultimate Edition_V5.50.2136 Beta顯示關於R5770 Hawk詳細硬體資訊。

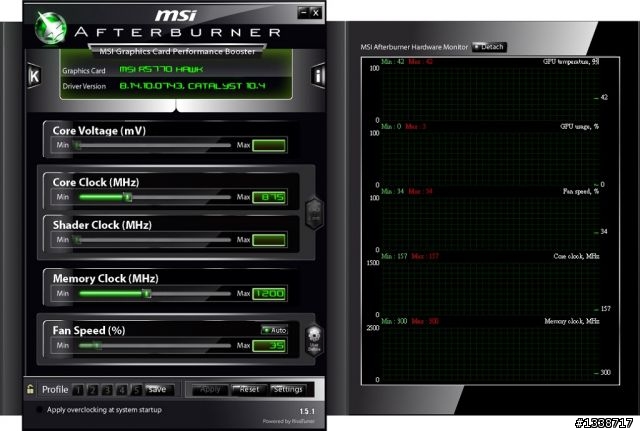

接著來看看Afterburner v1.5.1軟體顯示關於R5770 Hawk的GPU電壓、GPU時脈、記憶體速度等資訊。R5770 Hawk的GPU時脈、GDDR5記憶體速度分別為875 MHz、4800 MHz，對照公版HD5770規格，GPU時脈已經超頻約25 MHz。

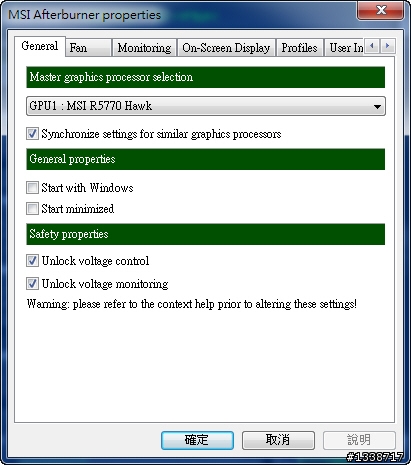

奇怪，R5770 Hawk的GPU電壓怎麼沒有顯示？不是說可以透過Afterburner v1.5.1軟體來調整GPU電壓？喔！原來是到軟體進接設定項目裡頭把「Unlock voltage control」、「Unlock voltage monitoring」勾選。



接著，重新執行Afterburner v1.5.1軟體就可以看到GPU電壓顯示1.2V，HD 5770預設是1.15V，所以R5770 Hawk已經稍微加了電壓。或許有人會問，R5770 Hawk可以透過Afterburner v1.5.1軟體來增加GPU電壓，那麼究竟可以加到多大？個人看過國外評測有提到最多可以加至1.3V。但我還沒想這樣加電壓！！



總算進入效能測試囉！

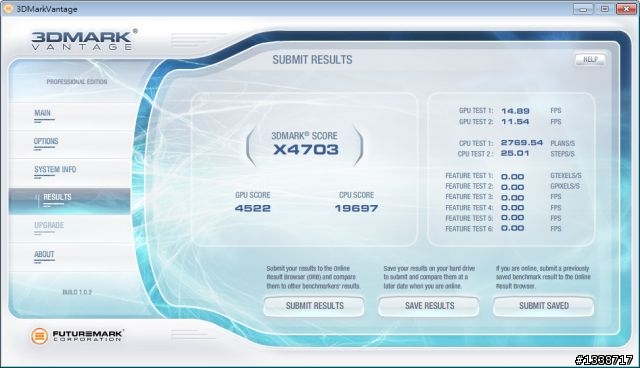

＊ 3DMark Vantage（v1.02Patch）
3DMark Score：X4703
GPU Score：4522
GPU TEST1(FPS)：14.89
GPU TEST2(FPS)：11.54
CPU Score：19697
CPU TEST1 (PLANS/S)：2769.54
CPU TEST2 (STEPS/S)：25.01

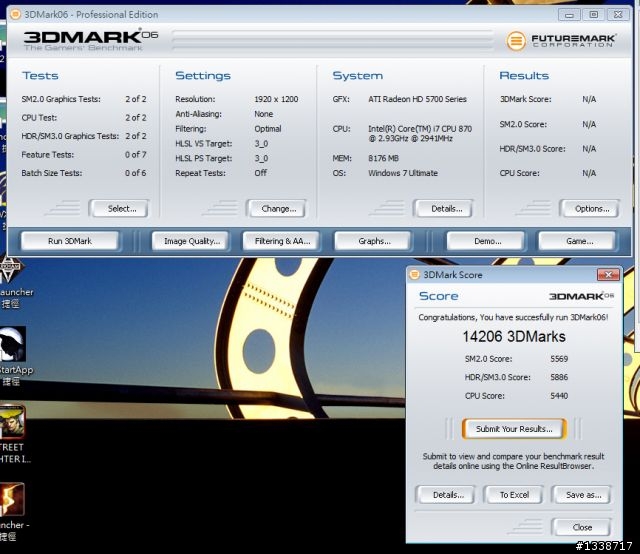

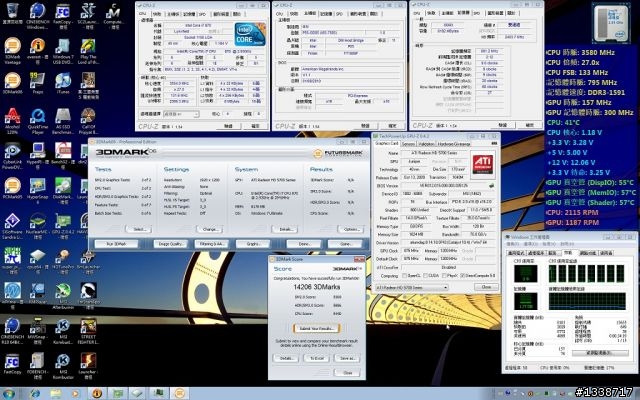

＊ 3DMark 06（Patch 1.2.0）
3DMarks：14206
SM2.0 score：5569
HDR/SM3.0 score：5886
CPU score：5440

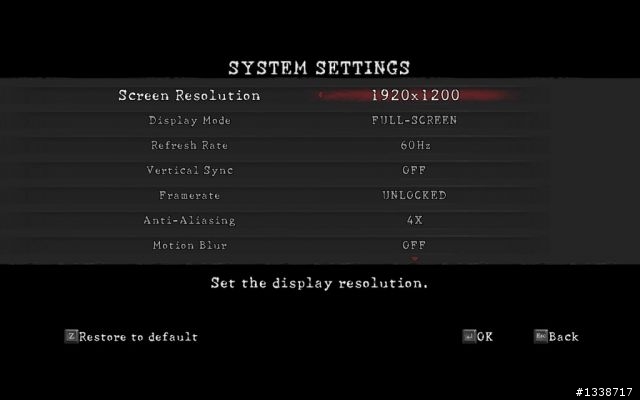

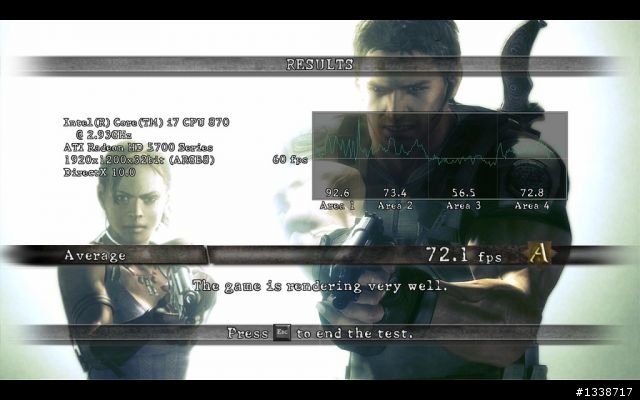

＊ Resident Evil 5：分別測試1920 X 1200，no AA、4X AA模式

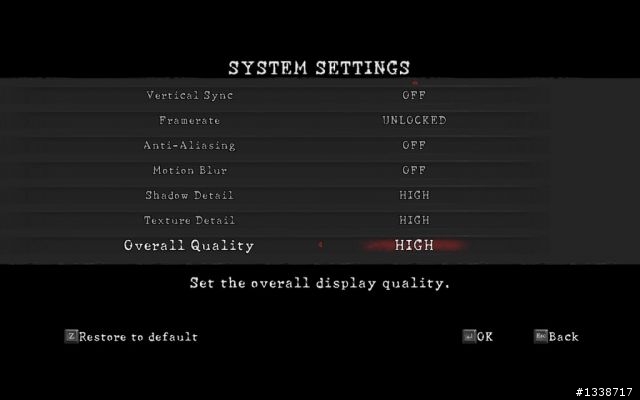

遊戲特校為HIGH。



no AA模式。



4X AA模式。

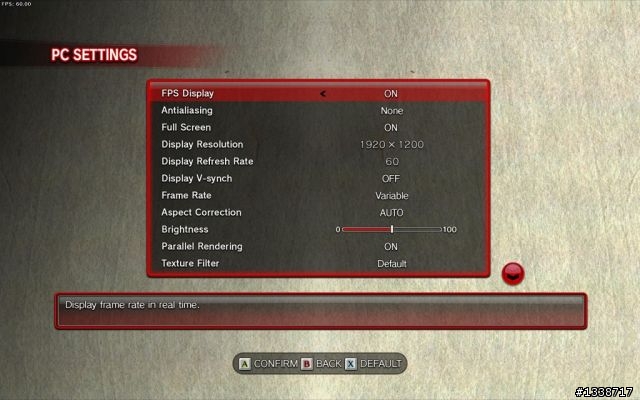

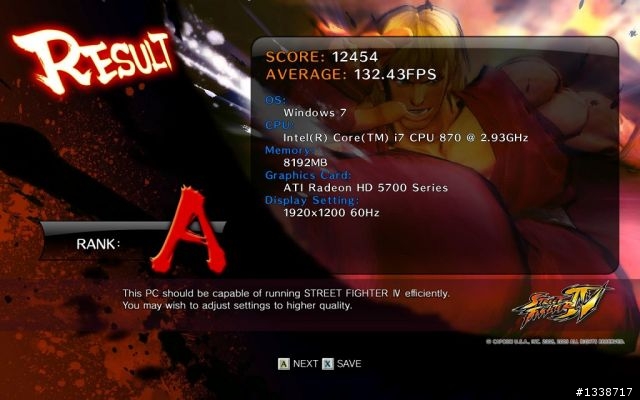

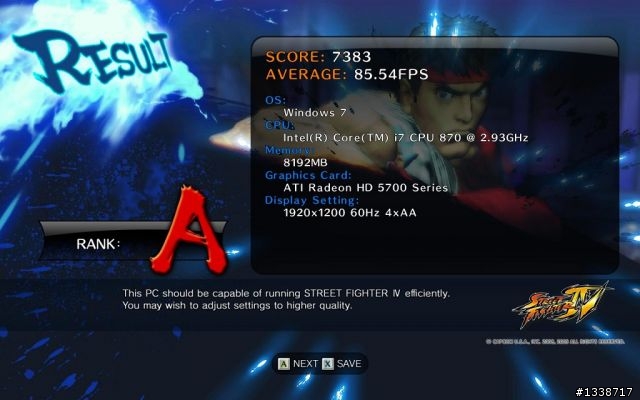

＊ Street.Fighter.IV：1920 X 1200，no AA、4X AA模式。

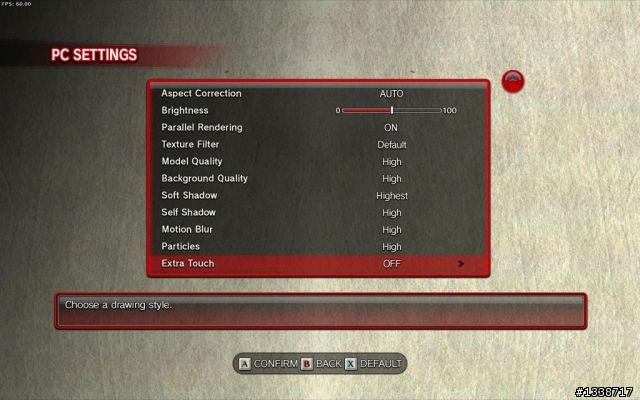

遊戲特校為HIGH。



no AA模式。



4X AA模式。

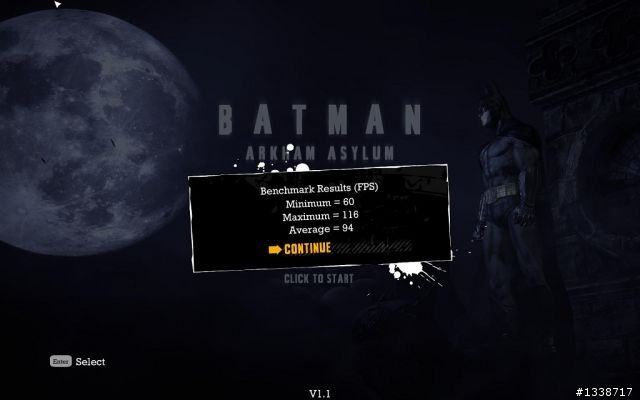

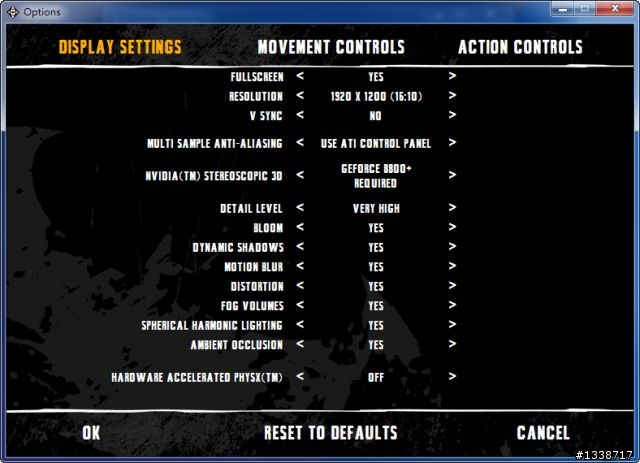

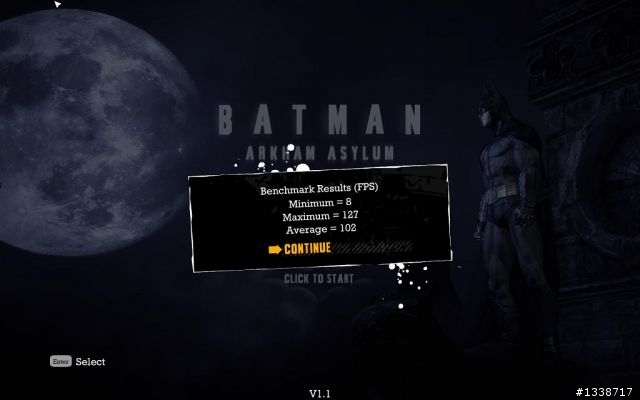

＊ Batman Arkham Asylum：1920 X1200，開啟Very High設定，關閉PhysX模式。

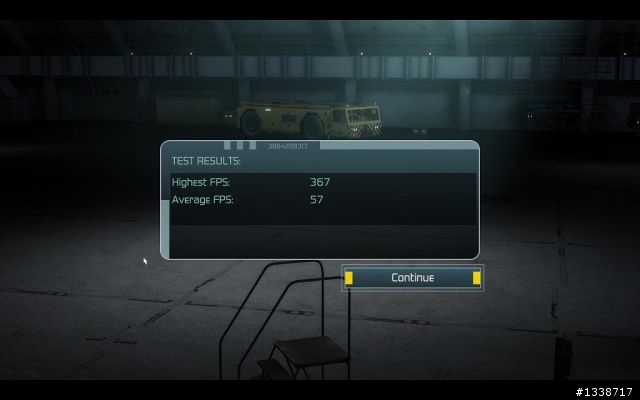

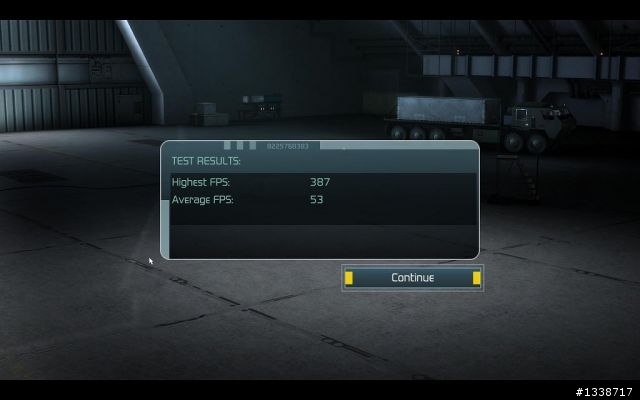

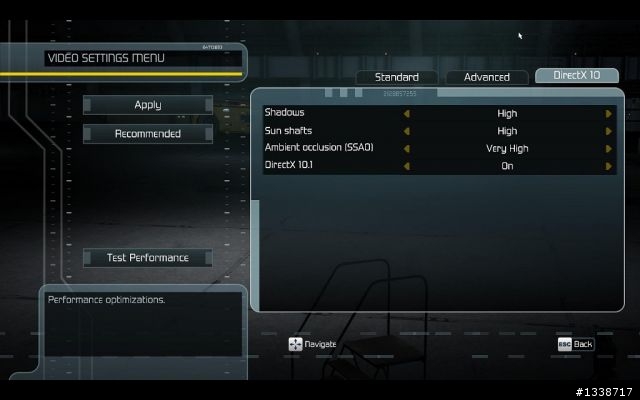

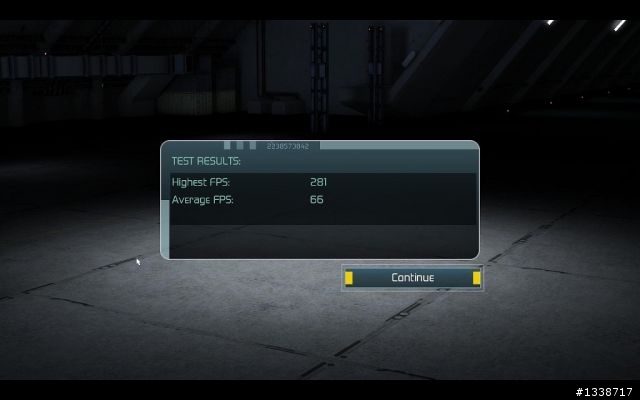

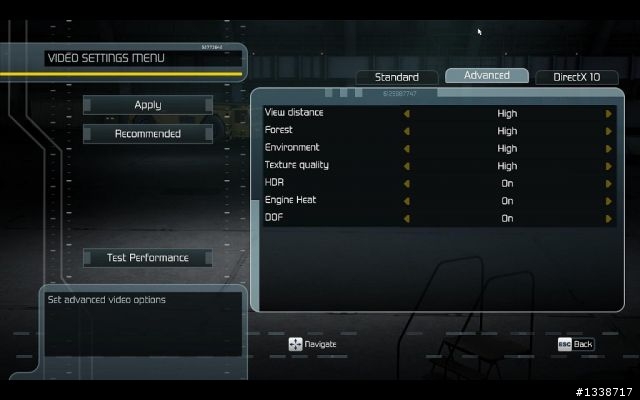

＊ Tom Clancy's H.A.W.X：1920 X1200，開啟DX10.1特校，no AA、4X AA模式。

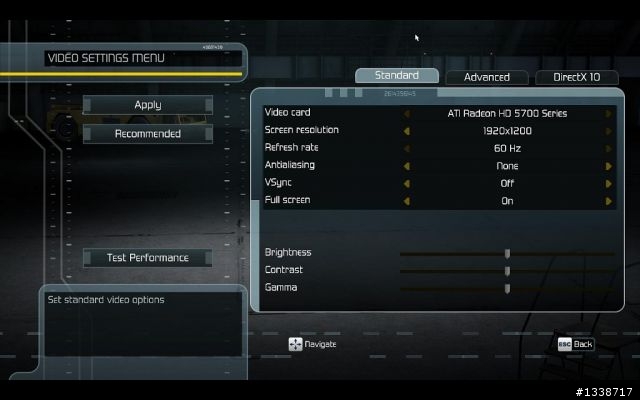

遊戲特校為HIGH。





no AA模式。



4X AA模式。

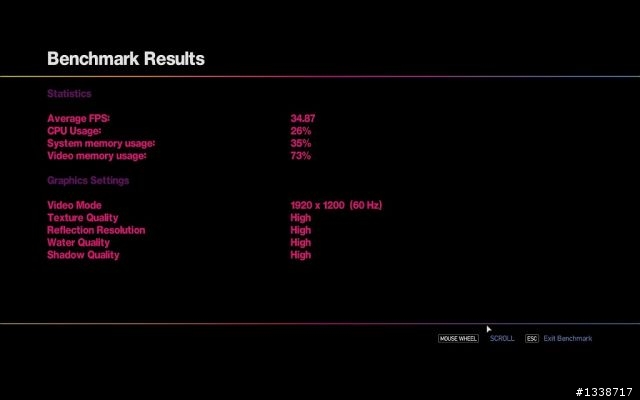

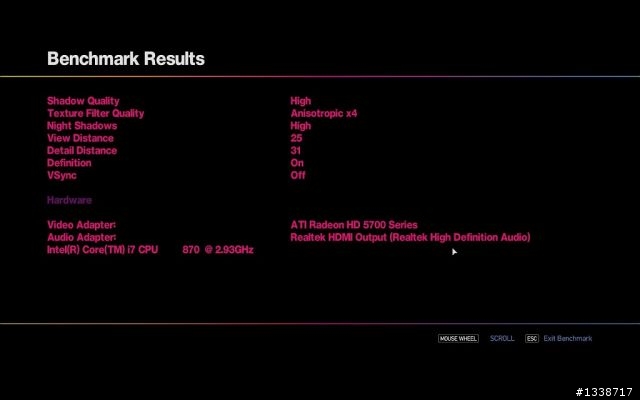

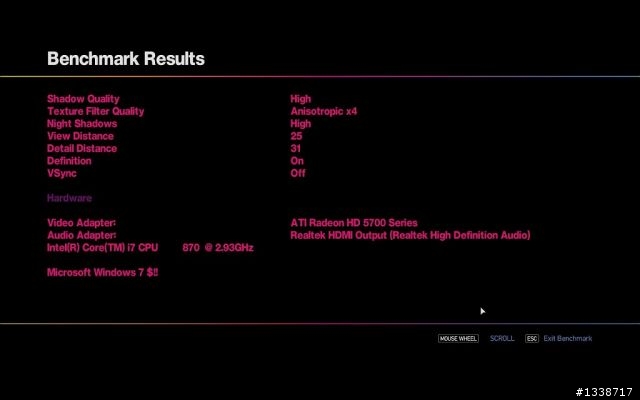

＊ Grand Theft Auto Episodes from Liberty City 俠盜獵車手：自由城故事
1920 X1200，遊戲特校為HIGH。

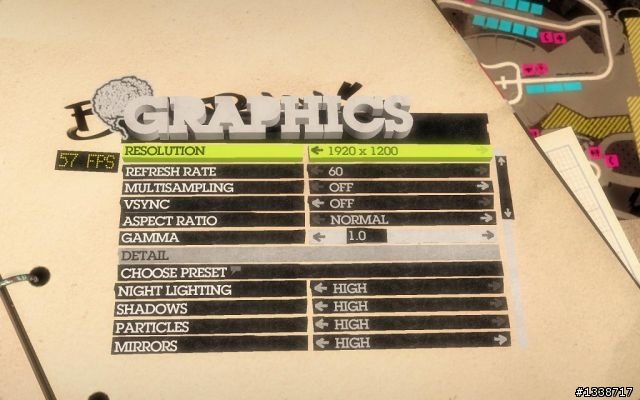

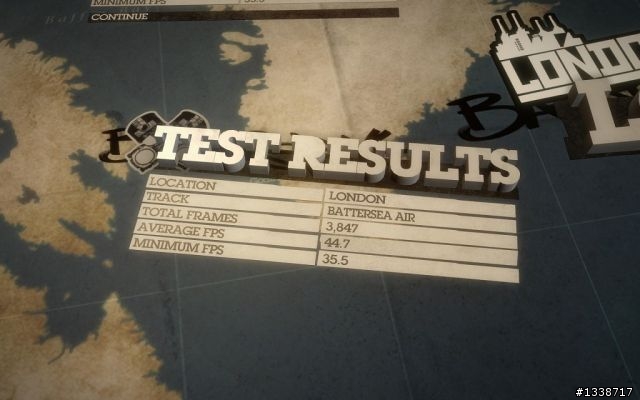

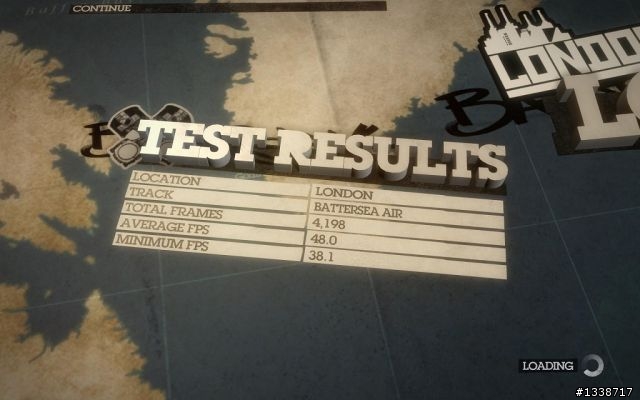

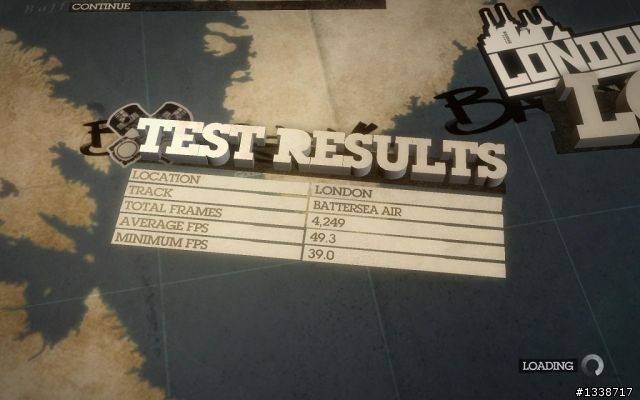

＊ Colin McRae:DIRT 2：1920 X1200，no MSAA、4X MSAA模式。

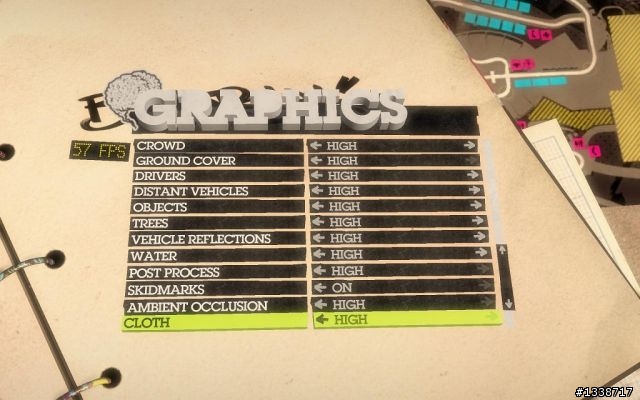

遊戲特校開啟High設定。



no MSAA模式。



4X MSAA模式。

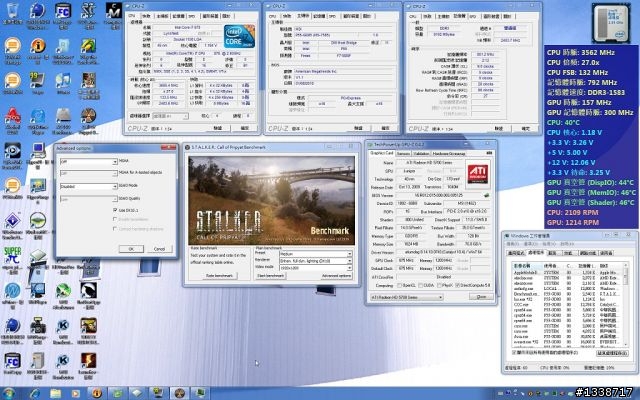

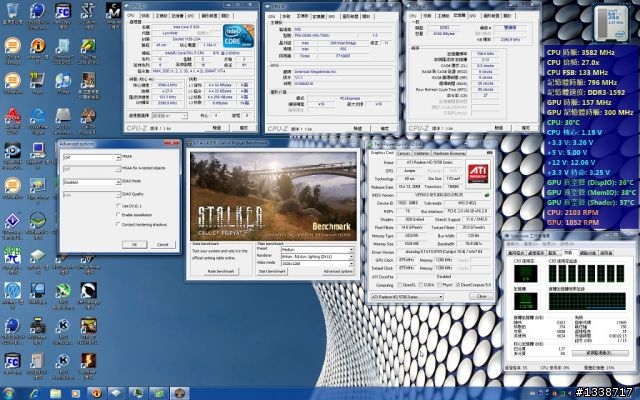

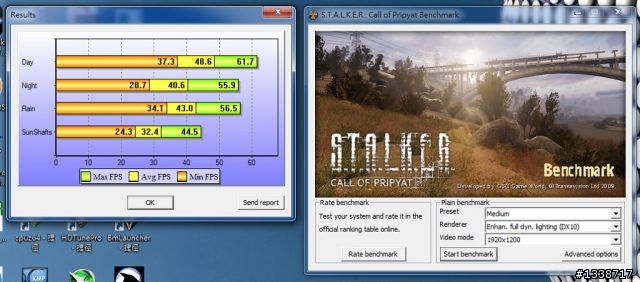

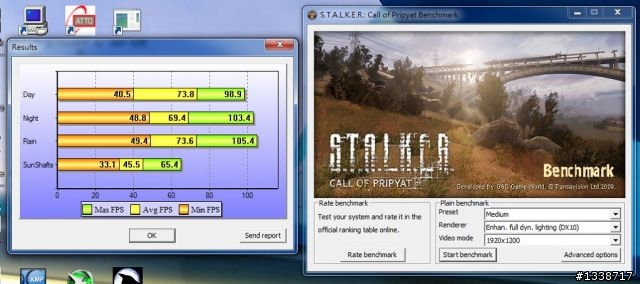

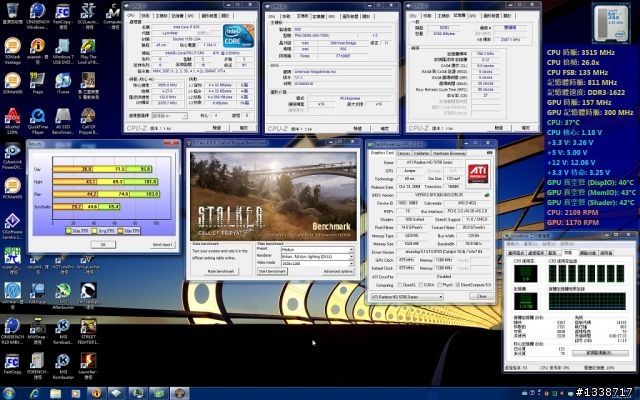

＊ S.T.A.L.K.E.R：Call of Pripyat Benchmark：1920 X1200，選取DX10.1特校的模式，開啟no MSAA、2X MSAA設定。

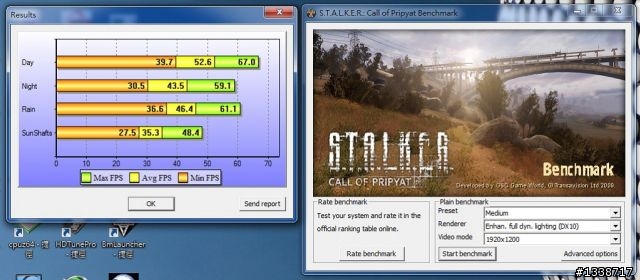

1920 X1200，DX10.1特校，no MSAA模式。





1920 X1200，DX10.1特校，2X MSAA模式。

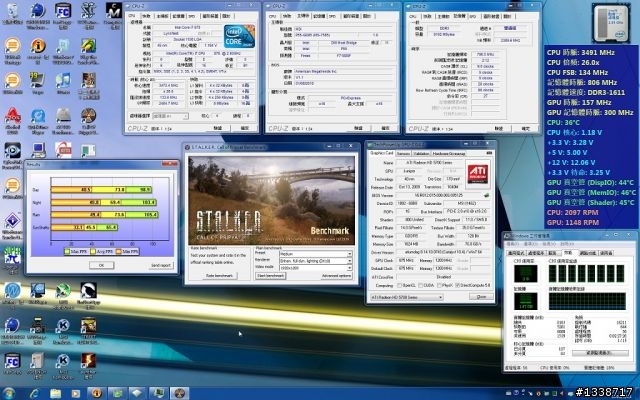

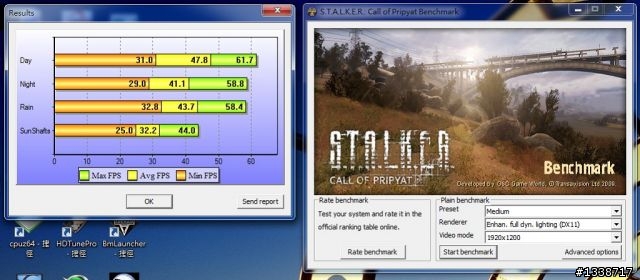

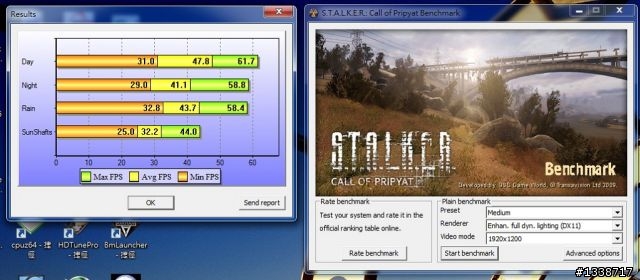

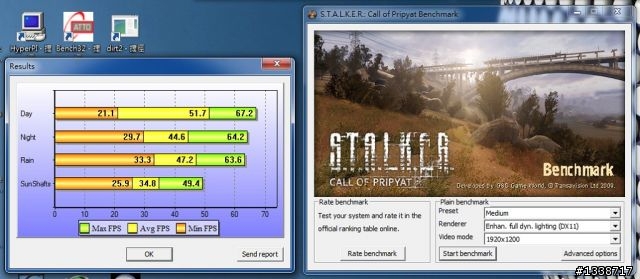

＊ S.T.A.L.K.E.R：Call of Pripyat Benchmark：1920 X1200，選取DX11特校的模式，開啟no MSAA、2X MSAA設定。



1920 X1200，DX11特校，no MSAA模式。





1920 X1200，DX11特校，2X MSAA模式。

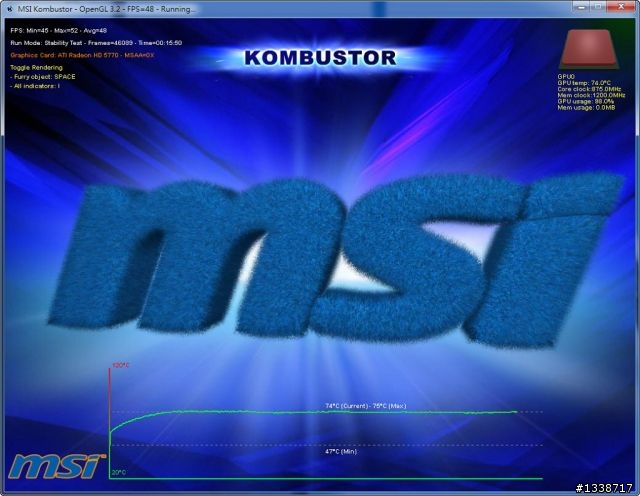

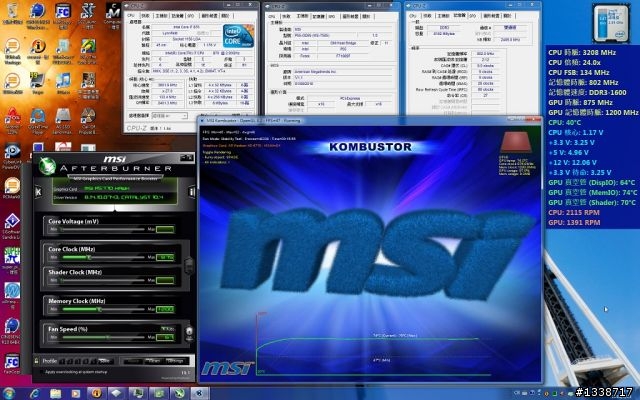

＊ 滿載測試：利用Afterburner v1.5.1軟體來執行顯示卡滿載測試，顯示卡散熱風扇維持自動調整轉速。裸機測試環境，室溫約28度。



滿載測試約15分，Twin Frozr II散熱器的風扇轉速約67％，GPU溫度落在75度。此時兩組散熱風扇的運轉噪音還算安靜。



可別以為基本效能檢側測試結束就好，當然也要來玩玩R5770 Hawk的超頻性能囉。用分隔線來區隔一下。

--------------------------------------------------------------------------------------------

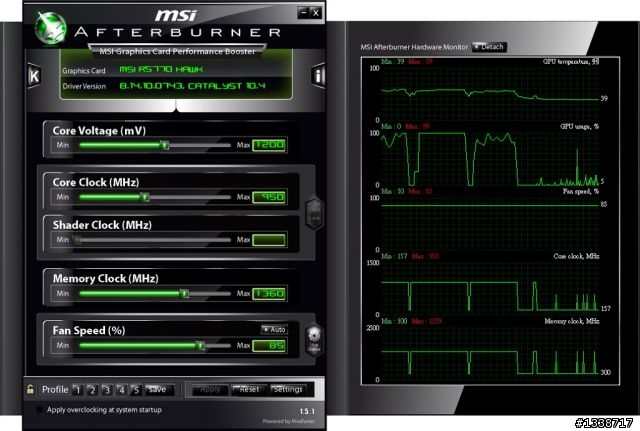

R5770 Hawk的GPU時脈、記憶體速度調整，我用Afterburner v1.5.1軟體來執行。只不過，關於GPU電壓調整部分，仍維持預設，並未手動增加。

經過一番調整後，最終確認GPU時脈、記憶體速度為950/1360 MHz可以穩定跑完所有測試。這樣的超頻設定，對照R5770 Hawk原先GPU時脈、記憶體速度，提高約8％、13％。



接下來的超頻測試，在遊戲測試上，我執行1920 X1200解析度下，開啟AA測試，這樣就可以與上面測試比較出效能差異。

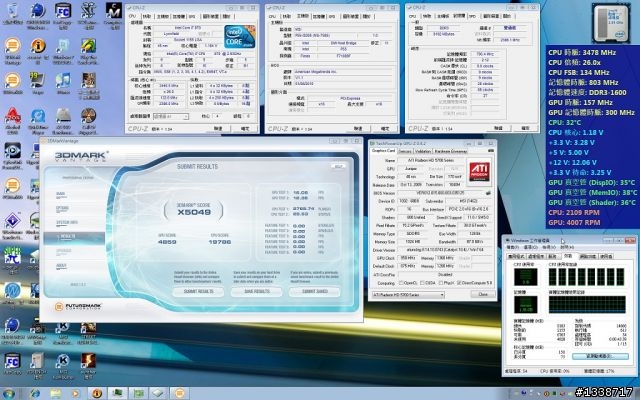

＊ 3DMark Vantage（v1.02Patch）
3DMark Score：X5049
GPU Score：4859
GPU TEST1(FPS)：16.05
GPU TEST2(FPS)：12.36
CPU Score：19786
CPU TEST1 (PLANS/S)：2765.74
CPU TEST2 (STEPS/S)：25.53

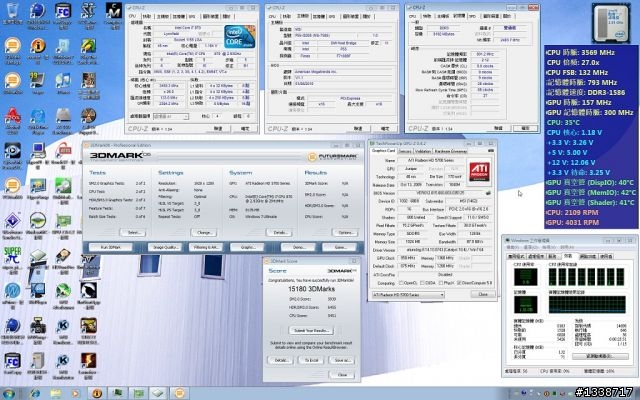

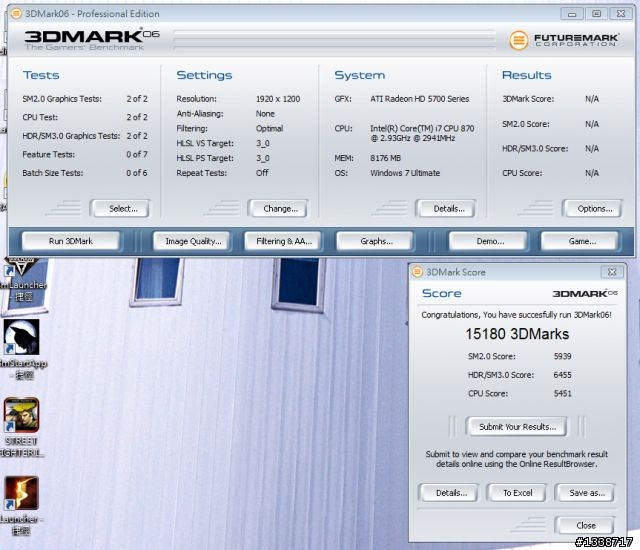

＊ 3DMark 06（Patch 1.2.0）
3DMarks：15180
SM2.0 score：5939
HDR/SM3.0 score：6455
CPU score：5451





＊ Resident Evil 5：1920 X 1200，4X AA模式。



＊ Street.Fighter.IV：1920 X 1200，4X AA模式。



＊ Batman Arkham Asylum：1920 X1200，開啟Very High設定，關閉PhysX模式。



＊ Tom Clancy's H.A.W.X：開啟DX10.1特校，啟用4X AA項目。



＊ Grand Theft Auto Episodes from Liberty City 俠盜獵車手：自由城故事
1920 X1200，遊戲特校為HIGH。





＊ Colin McRae:DIRT 2：1920 X1200，4X MSAA模式。

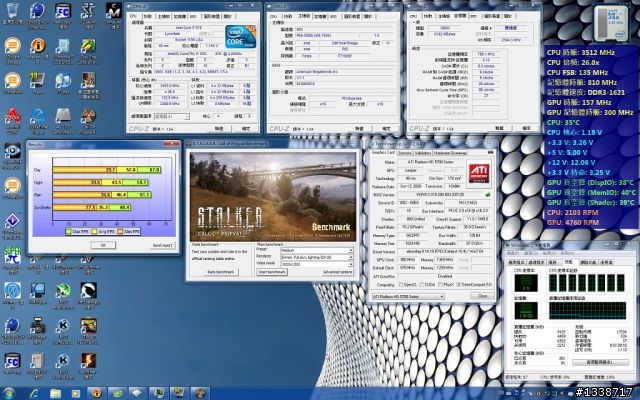

＊S.T.A.L.K.E.R：Call of Pripyat Benchmark：選取DX10特校的模式，開啟2X MSAA設定。





＊S.T.A.L.K.E.R：Call of Pripyat Benchmark：選取DX11特校的模式，開啟2X MSAA設定。

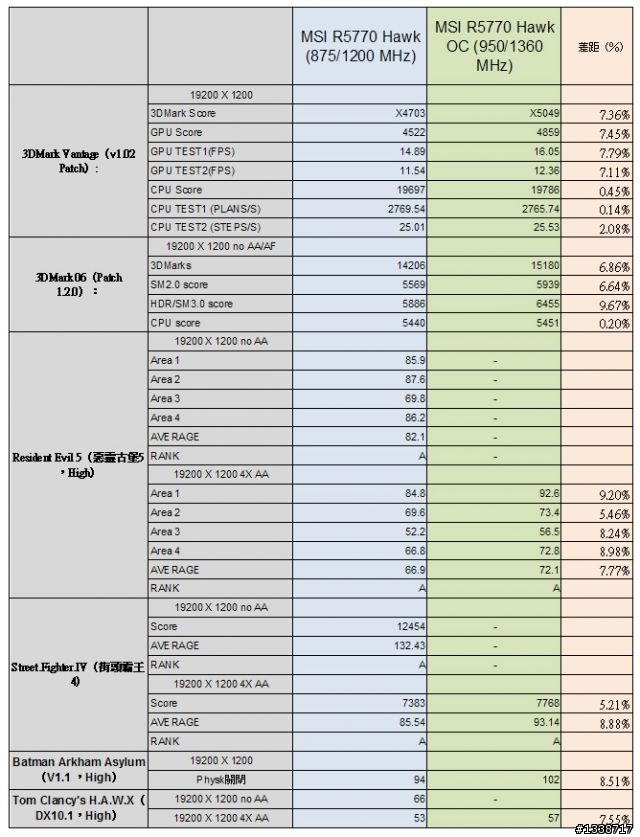

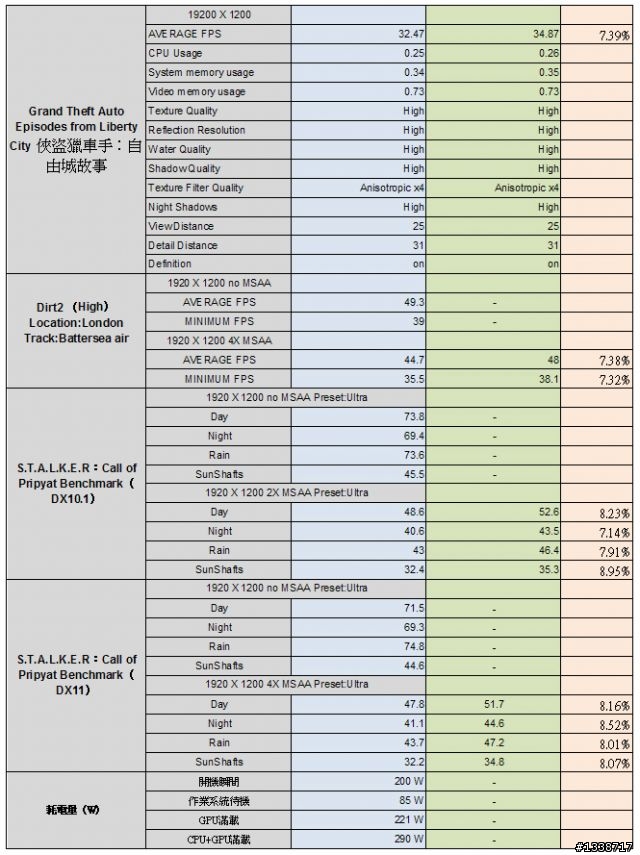

一路看完兩項測試，恐怕很難瞭解到底效能差距如何，那我直接把各項數據擺在一起比較。





當R5770 Hawk的GPU時脈、記憶體速度超頻至950/1360 MHz，顯示卡效能可以增加約5～9％。

以I7 870加上R5770 Hawk的測試效能結果來說，應付重度要求CPU、GPU效能的俠盜獵車手：自由城故事是相當足夠。在另一套重度要求GPU效能的S.T.A.L.K.E.R：Call of Pripyat Benchmark，則是反映出即使是高解析度加上開啟AA選項，依然可以讓遊戲場景流暢，而且選用DX10.1與DX11技術對於顯示卡效能的影響，結果顯示開啟DX11特校來享受較佳遊戲畫面的同時，僅僅犧牲些微FPS張數。

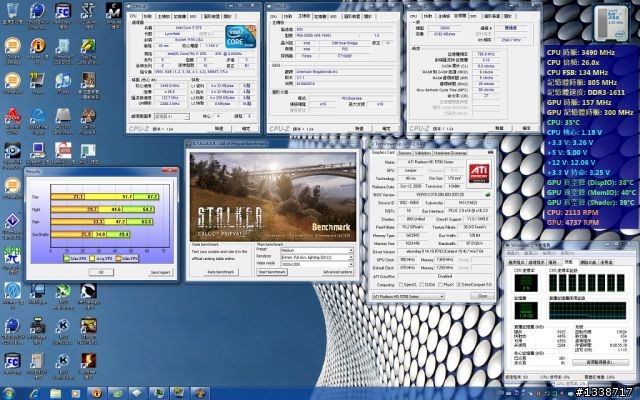

以I7 870加上這張顯示卡的系統耗電量，算是相當省電。透過ATI PowerPlayer功能，讓系統整體耗電量僅約85W，利用Afterburner v1.5.1軟體來模擬GPU滿載運作時，系統耗電量最高約221W。即便讓I7 870加上這張顯示卡同時滿載運作，以EVEREST_Ultimate Edition_V5.50.2136 Beta、Afterburner v1.5.1軟體來達成，電力需求仍沒有突破300W大關。

R5770 Hawk在這次的GPU滿載測試中，於裸機環境中，採自動調速模式，很快將GPU工作溫度壓制在75度，此時Twin Frozr II散熱器搭載的雙風扇運轉已經自動提升至67％（待機轉速預設為是35％），風扇噪音還算安靜。個人曾嘗試手動調整雙風扇轉速，當超過75％才會有明顯風扇運轉噪音。（自我感覺喔！）

相較於部分他牌HD5770自製版的用料，R5770 Hawk採用較佳電容用料，而支援7+1相PWM是另一項產品特色。查閱一下站上關於其他網友分享的HD5770文章，對照R5770 Hawk產品價格，其實個人覺得R5770 Hawk還蠻超值！（其實等待是值得～）
