![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-0e40797426b0858dec86988c065ebe32.jpg)
圖 / 技嘉GeForce GTX 480的包裝盒外觀,大大的機器人眼睛,透露出深邃且科技的感覺。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-1f180c03d3cf2e6234facff0128a9180.jpg)
圖 / 包裝盒中內容物一覽,包含GeForce GTX 480顯卡一張、說明書、驅動程式光碟、示範光碟、Molex轉PCIe電源線x2、DVI轉D-sub接頭、以及一條Mini HDMI轉HDMI轉接線。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-92dc2a8ddf30975a123a141902a30c15.jpg)
圖 / GeForce GTX 480的真身,公卡基本上各家都相同,上頭的貼紙則是技嘉自己的設計。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-8fa085e28b2b075919d326b2ddac0cfb.jpg)

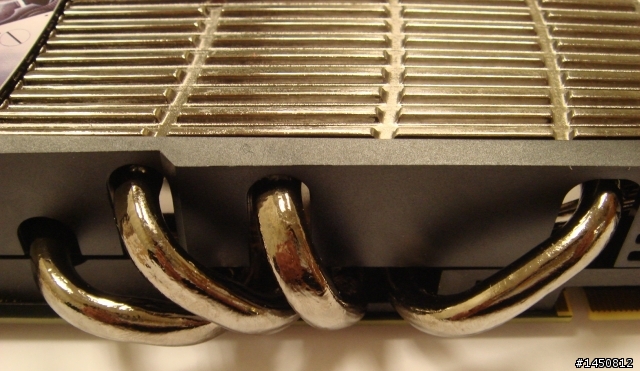

圖 / GeForce GTX 480的頂部露出四根熱導管,整塊散熱片的金屬結構也是外露的。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-86309ee97740ea8708d0039887260063.jpg)

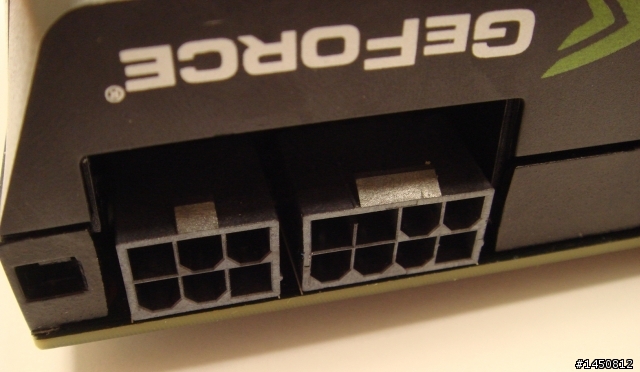

圖 / 外部供電的部分,GeForce GTX 480採用一個8-pin加一個6-pin的PCIe電源接頭。GeForce GTX 480的TDP是250W,GeForce GTX 470則是215W。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-19664075ce1cb5454470878601a9b8eb.jpg)

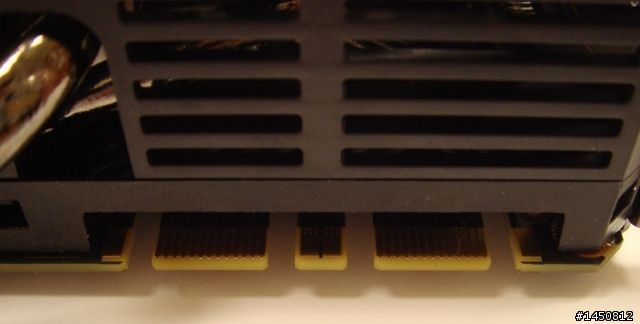

圖 / 卡上有兩個SLI金手指,GeForce GTX 480也是可以建構3-Way SLI的。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-c7d2b6e13be1509bf4a94a5891eeb356.jpg)

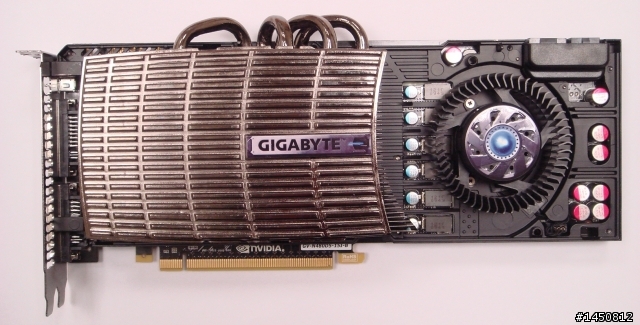

圖 / 拆解過程第一步,先把塑膠外蓋給拆下來。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-b1c8dee5e39b068c3b1e936cfdabd18c.jpg)

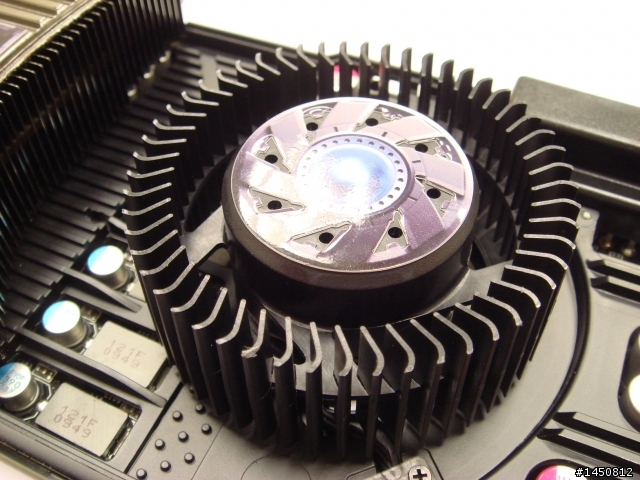

圖 / 碩大的側吹式渦流扇,氣流會通過散熱鰭片本體,然後導出機殼。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-6ef593ab290fb20e06768a5d67989e15.jpg)

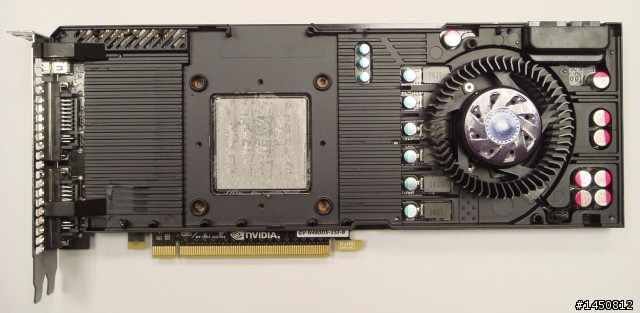

圖 / 接著取下散熱鰭片本體,終於看見GF100 GPU露臉了。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-d6df4350ff64dfa9879f38c83a91c561.jpg)

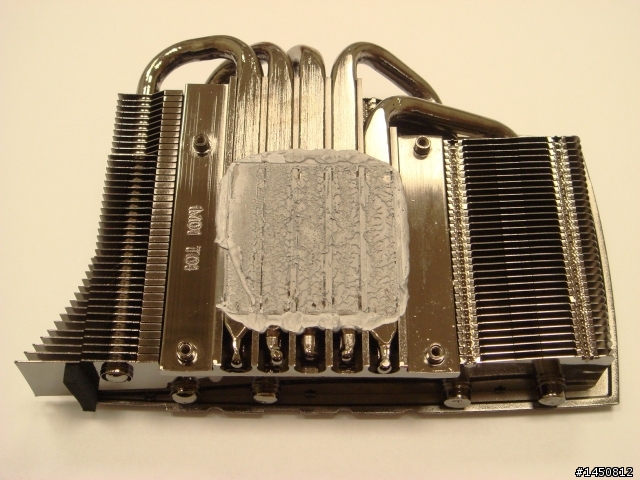

圖 / 這是散熱鰭片的總成,實際上有5根熱導管與GPU直接接觸,從顯卡頂部只能看到4根。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-2dcfdf5422f6d403e25327037c3e5365.jpg)

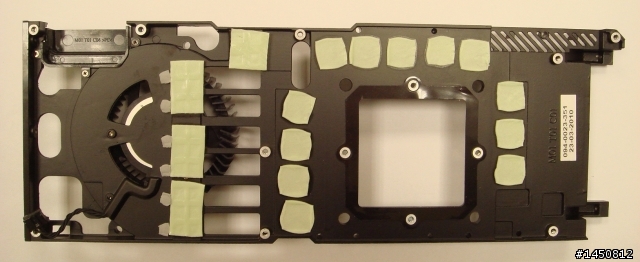

圖 / 散熱器底板與記憶體顆粒、MOSFET電晶體都有接觸。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-6083fb1fa8a5bb7541fea874ccadeec9.jpg)

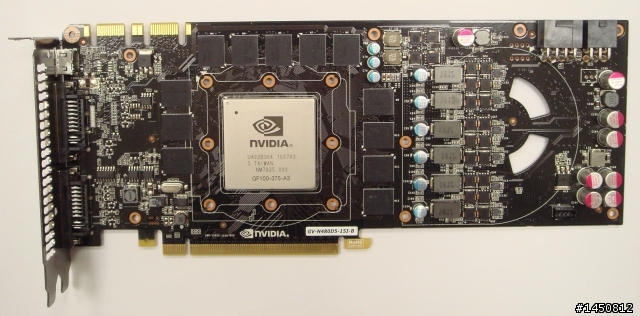

圖 / GeForce GTX 480公卡的PCB外觀布局。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-5e1affd619eed32a2a38b884518269ed.jpg)

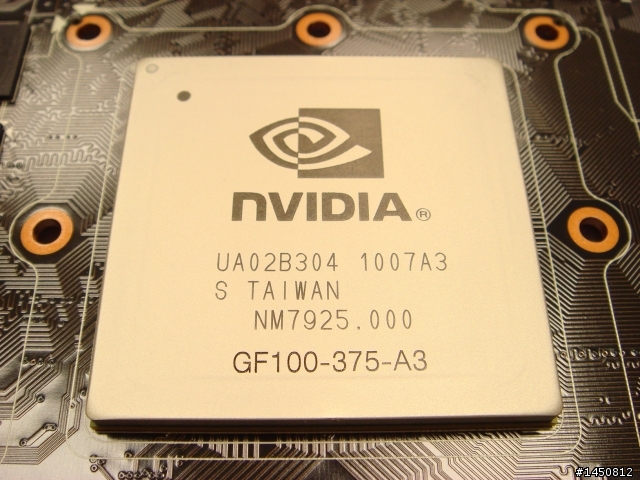

圖 / GF100繪圖晶片是GeForce GTX 480的心臟
千呼萬喚始出來的Fermi (GF100)繪圖晶片是GeForce GTX 480與470的心臟,是nVIDIA第一顆DirectX 11 GPU代表作,採用台積電40nm工藝製造生產,內含3200 million個電晶體。GF100原本架構上的設計具備512個Stream Processor,每32個SP集合成一個叢集,每個叢集搭配一個曲面細分引擎(Tessellator),不過後來因為發熱量上的限制,nVIDIA決定關掉一個叢集,所以目前量產的GeForce GTX 480只具備480個SP,而GeForce GTX 470則是關掉兩組叢集,剩下448個SP。
公版GeForce GTX 480的GPU頻率為700MHz,Shader則運行在兩倍1401MHz的頻率下,卡上具備1536MB的GDDR5記憶體,運行頻率924MHz (3696MHz Data Rate),由12顆記憶體顆粒組成384-bit的記憶體介面寬度。
GeForce GTX 470在頻率、記憶體介面寬度及容量上都略有縮減,GPU/記憶體頻率為607MHz/ 837MHz (3348MHz Data Rate),記憶體容量1280MB,介面寬度是320-bit。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-4f1dca9c14e90225e7b2ac7e184bd029.jpg)

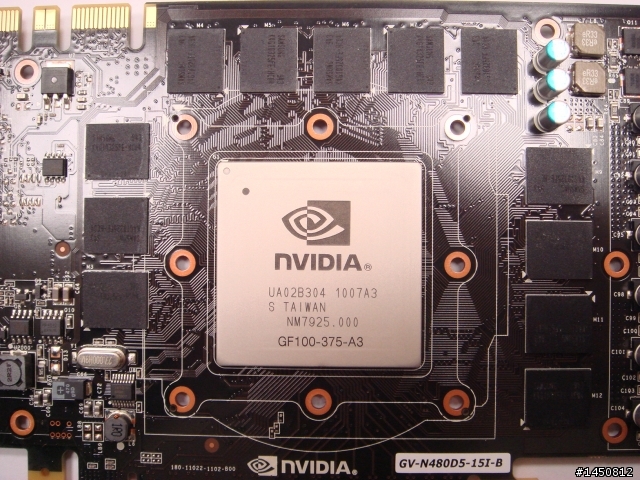

圖 / GeForce GTX 480由12顆記憶體顆粒組成384-bit的記憶體介面寬度。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-e09506e9424e710e1339b6312d7b7eab.jpg)

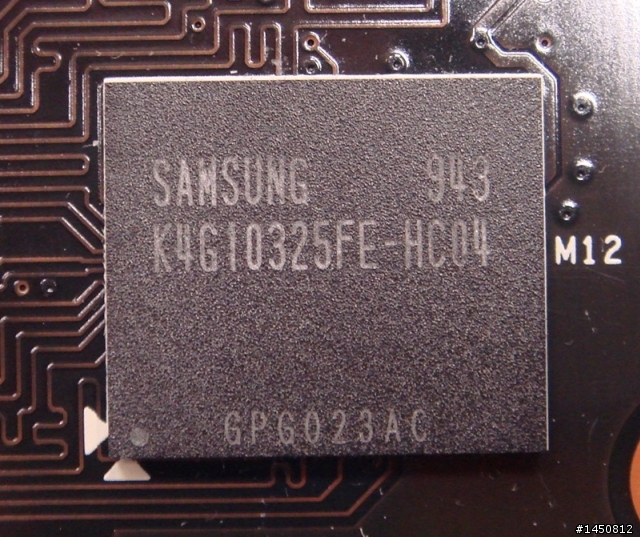

圖 / 卡上採用三星32Mx32,0.4ns速率的GDDR5顆粒
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-22474b76be0ddfb149e9e6ce8c27434c.jpg)

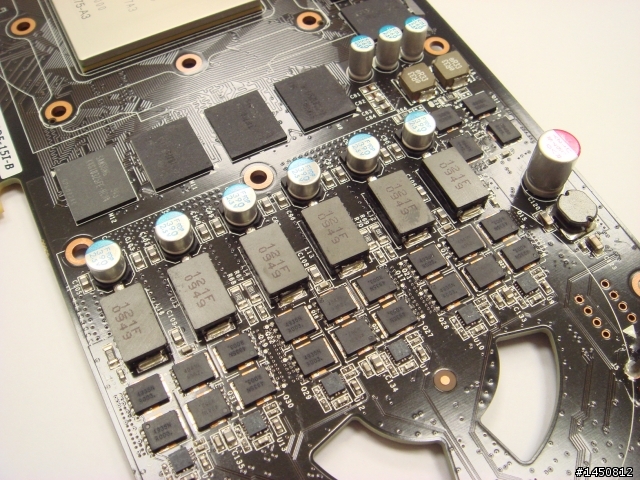

圖 / GeForce GTX 480公卡是6相PWM電源轉換模組設計
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-492bc9c593ab03bf7dc49bac2d5b9ab7.jpg)

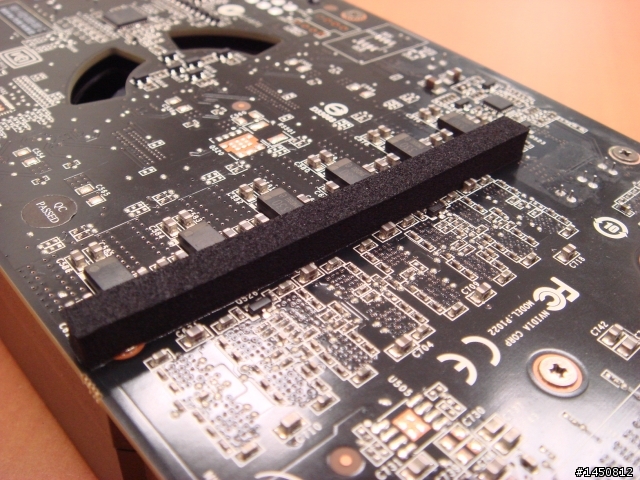

圖 / PCB背面貼有一條泡棉防護條,這是為了避免兩張卡SLI的時候,互相接觸而短路到PCB上的元件。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-92d13aaefc981d516cf8220570b7e893.jpg)

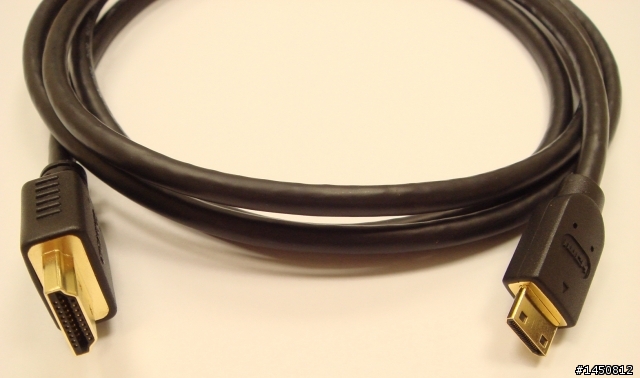

圖 / 由於擋板上空間的限制,GeForce GTX 480的輸出接頭是兩個DVI加上一個Mini HDMI,必須搭配包裝盒內附的一條轉接線把它轉成正常尺寸的HDMI接頭,這條轉接線的兩頭都是鍍金端子。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-a413d03a6b70b29ab0d756e157ba1915.jpg)

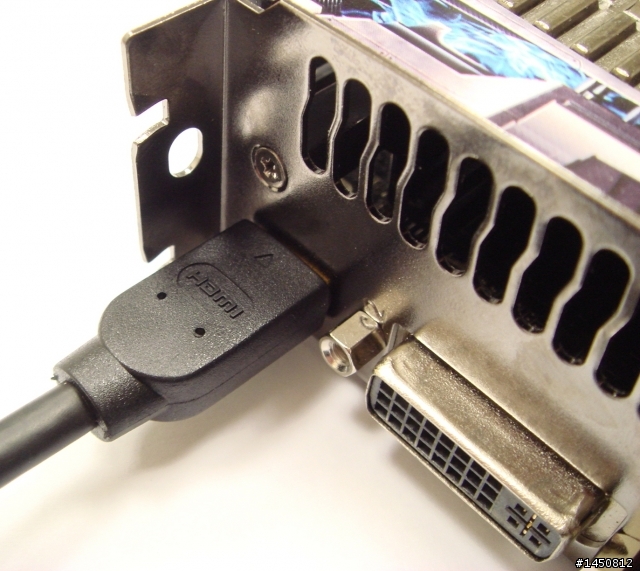

圖 / 像這樣把Mini HDMI轉成HDMI,方可使用。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-b7f7da7c93d652ee2a2f1cba5110ab59.gif)

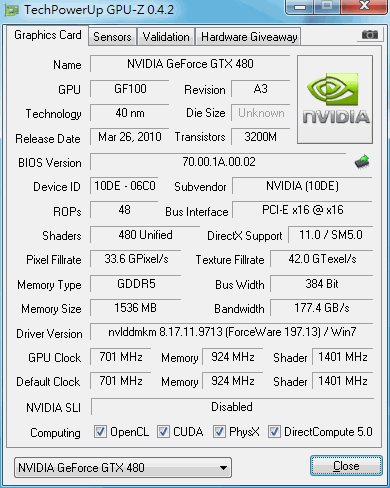

圖 / GPU-Z對GeForce GTX 480之偵測內容
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-880d28964e9949db0856cc26861c5b25.jpg)

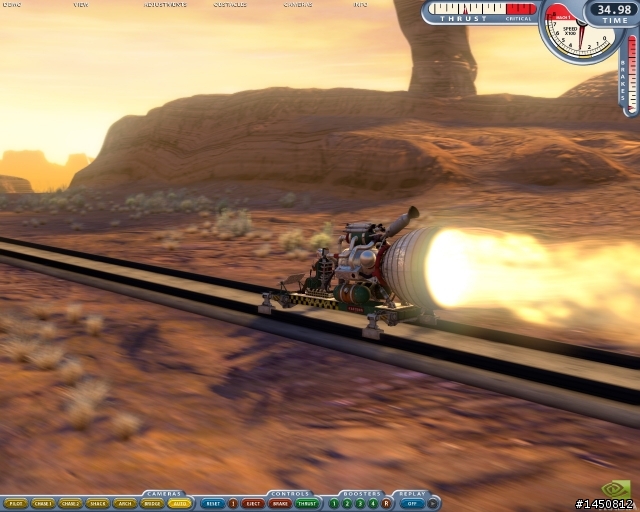

圖 / 示範光碟裡面附的一套Super Sonic Sled遊戲,是一套模擬火箭車的小遊戲,主要在示範GeForce GTX 480與470的物理運算與曲面細分(Tessellation)效果,是以DirectX 11 API來開發的。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-fee0f3d5b337fa4c22a831e5698c2d77.jpg)

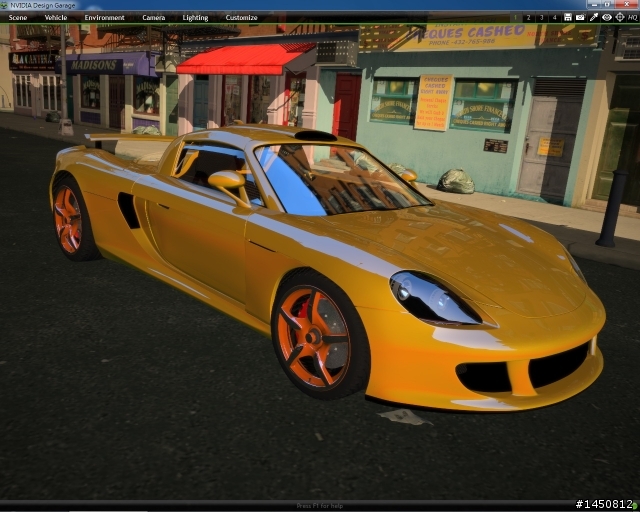

圖 / 示範光碟裡面附的另一套軟體”Design Garage”,主要在示範GeForce GTX 480與470的光跡追蹤運算效能。

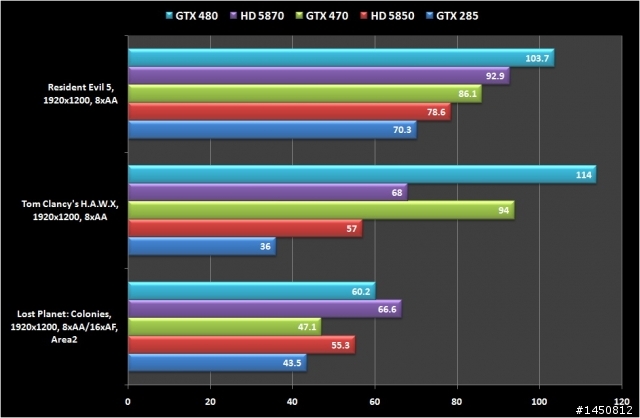

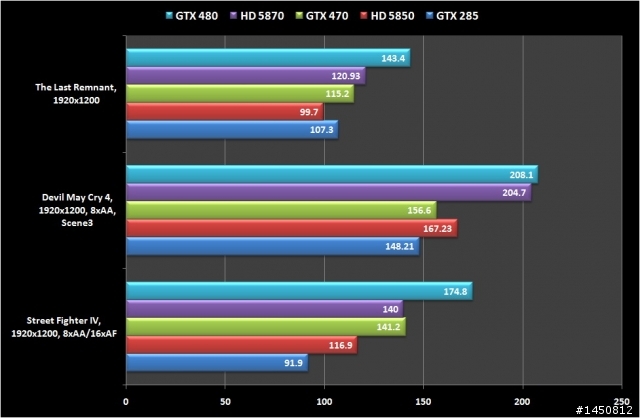

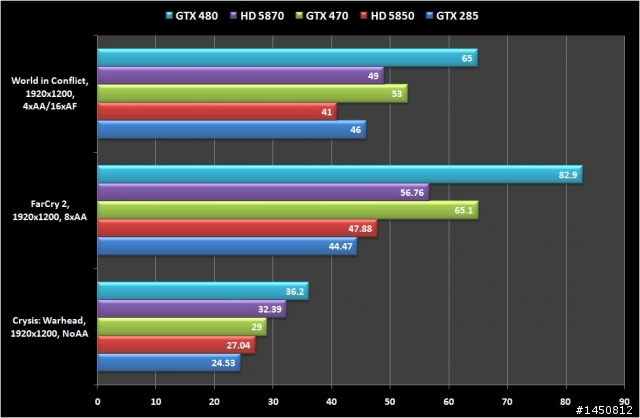

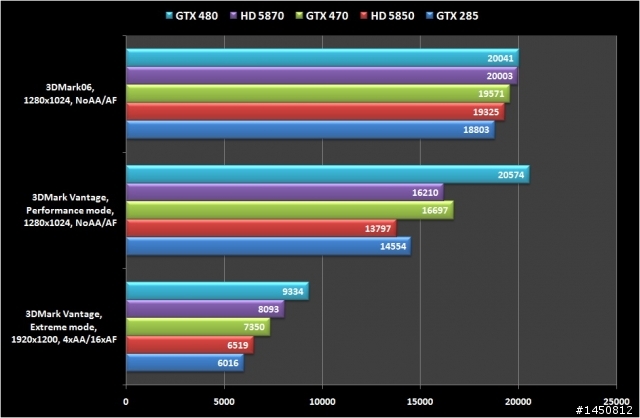

小弟也用自己的遊戲平台作了一些效能上的測試,主機板是X58搭配Core i7 940處理器。上面的對照組數據是先前小弟曾經跑過的一些卡所留下來的,放在一起方便大家做個比較。
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-f326d3110cb5e3dabf686301b130f4f4.jpg)
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-5ed26e93dd8d5e99ce66f1dd4387aaf4.jpg)
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-5d604c74aa3fa8659034ad13bd8be9ca.jpg)
![[開箱] 再貴也要拆,技嘉GeForce GTX 480完全拆解!](http://attach.mobile01.com/attach/201004/mobile01-0f4987f86e559f902c8ef3e6843079ae.jpg)
這張技嘉GeForce GTX 480是小弟的朋友以18,998元新台幣在光華買下的,頂級的顯卡果然有頂級的身價,目前Radeon HD 5870的售價大約都在15,000元以內,GeForce GTX 480是否值這個價格就見仁見智了,Radeon HD 5870的效能雖然已經夠快了,但是如果遇到以PhysX API來開發物理效果的遊戲,那A卡可就無用武之地了,您說是吧!
