3A平台效能揭露

本次小弟參加技嘉舉辦的「測試徵文活動」,由技嘉官方提供主機板(附處理器)與顯示卡,供使用者自行組建系統並且測試,而本次活動提供選擇的CPU、主板與顯卡皆是AMD陣營的產品,故稱「3A」平台。小弟選擇的是Phenom II X4 965處理器+「GA-790FXTA-UD5」主機板+「GV-R587D5-1GD-B」顯示卡的組合。
先來看一下這張主機板的概略規格,GA-790FXTA-UD5的晶片組採用AMD 790FX北橋+SB750南橋的組合,提供Socket AM3處理器插槽,採用8+2相電源模組設計,可完整支援新一代45奈米製程的AMD AM3 Phenom II / Athlon II系列處理器,包括最高140W TDP的機種在內。主機板PCB採用2盎司純銅電路板內層設計,協助主機板降低運作溫度並且提高穩定度。
GA-790FXTA-UD5這張主機板的一大特色是內建NEC最新的SuperSpeed USB 3.0晶片,傳輸速度的理論值可達5Gbps,是USB 2.0(480Mbps)的10倍以上頻寬。而NEC USB 3.0晶片也提供先進的電源管理能力,提升多個連接埠使用最大電力,增加USB外接設備的穩定性及相容性。GA-790FXTA-UD5的另一大特色是內建Marvell SE9128高速SATA Revision 3.0(SATA 6Gbps)晶片,頻寬是6Gbps,是以往SATA 2.0(3 Gbps)的兩倍。GA-790FXTA-UD5具備三條PCIe顯示卡插槽,其中兩條是PCIe x16、一條是PCIe x8,如此一來就提供了三張AMD顯示卡組建3-way CrossFireX的必要條件。
3A平台效能揭露
圖 / 技嘉GA-790FXTA-UD5主機板的外包裝
3A平台效能揭露

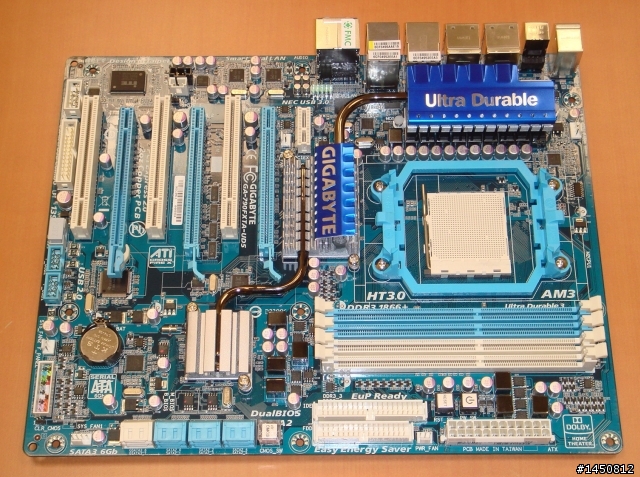

圖 / GA-790FXTA-UD5主機板的外觀佈局
3A平台效能揭露

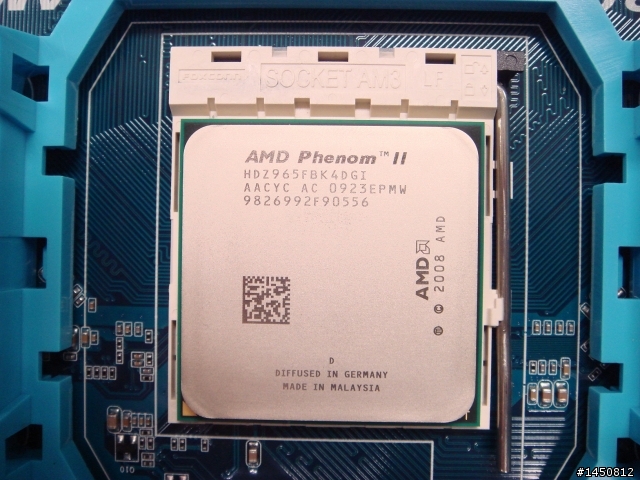

圖 / Socket AM3插槽的Phenom II X4 965處理器也由技嘉提供
3A平台效能揭露

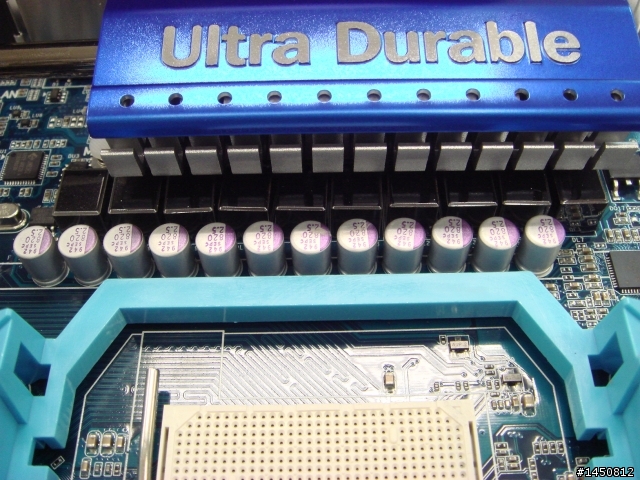

圖 / GA-790FXTA-UD5的電源轉換模組為8+2相設計
3A平台效能揭露

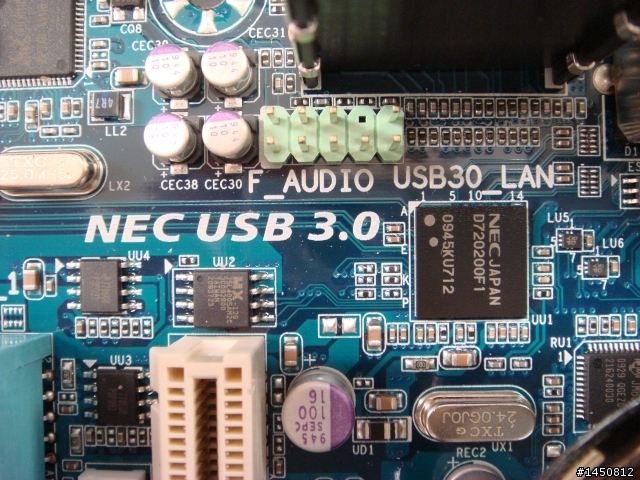

圖 / 由NEC晶片提供USB3.0連接埠功能
3A平台效能揭露

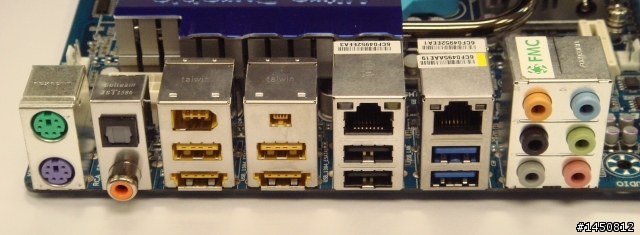

圖 / GA-790FXTA-UD5的後擋板介面一覽,其中兩埠USB3.0以藍色來識別
3A平台效能揭露
圖 / 由Marvell SE9128晶片提供的SATA3.0功能
3A平台效能揭露

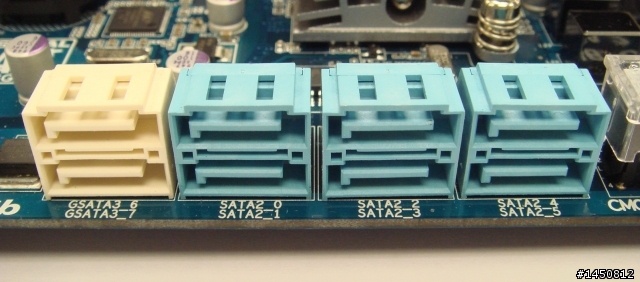

圖 / GA-790FXTA-UD5的SATA接頭一覽,其中白色兩埠為SATA3.0專用
3A平台效能揭露

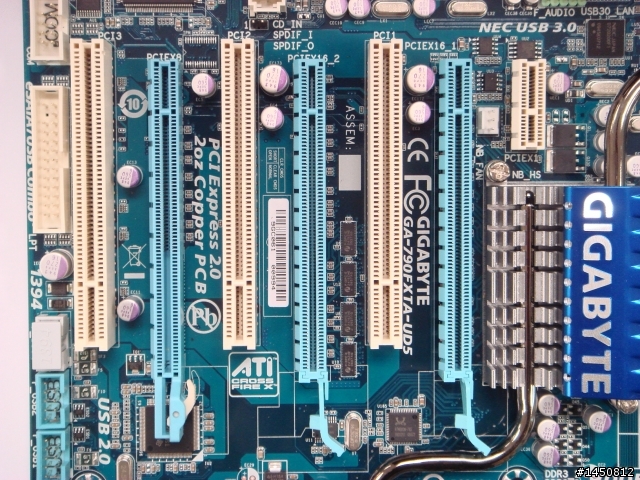

圖 / GA-790FXTA-UD5提供三條PCIe顯示卡插槽,為PCIe x16+x16+x8的組合,可以提供組建3-way CrossFire的環境。
3A平台效能揭露

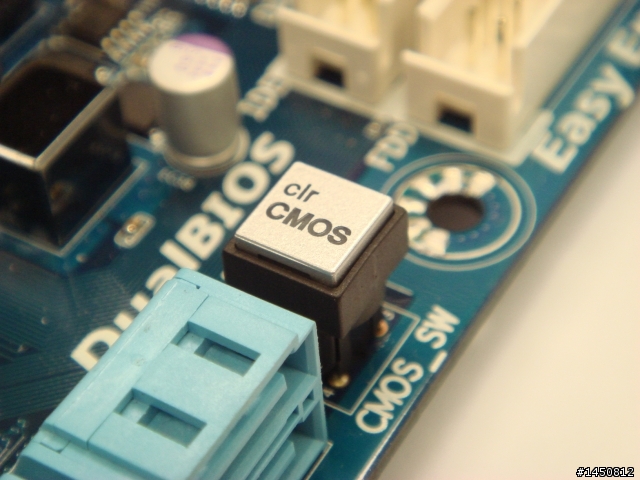

圖 / 非常明顯的Clear CMOS按鈕設計

接著來看顯示卡的部分,技嘉提供的GV-R587D5-1GD-B實際上就是一塊Radeon HD 5870公卡,這張卡相信大家都不陌生才對,底下簡述一下它的規格。
Radeon HD 5870的Cypress XT繪圖晶片採台積電40nm工藝製程製造,具備約21.5億個電晶體,即使電晶體數量至少兩倍於前一代的RV790(Radeon HD 4890)及RV770(Radeon HD 4870),但製程微縮的結果,Cypress XT的晶粒面積只增加約30%而已。Cypress XT具備1600個串流處理器(Stream Processor)、80個材質單元、32個光柵處理器,這些硬體結構上的數據剛好兩倍於Radeon HD 4890。Radeon HD 5870公版卡的出廠額定GPU時脈為850MHz,記憶體時脈1200MHz(4.8GHz data rate),搭配1GB的GDDR5記憶體顆粒,記憶體介面寬度則維持256-bit。
3A平台效能揭露
圖 / 技嘉Radeon HD 5870的外包裝
3A平台效能揭露

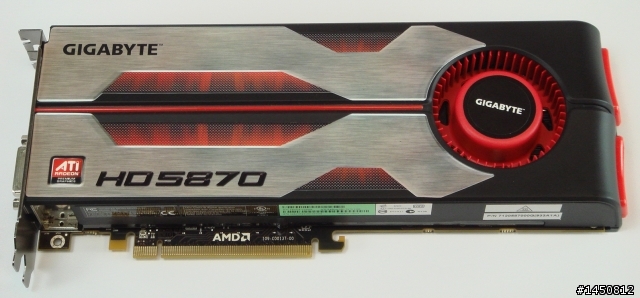

圖 / 大家已經相當熟悉的Radeon HD 5870公卡
3A平台效能揭露

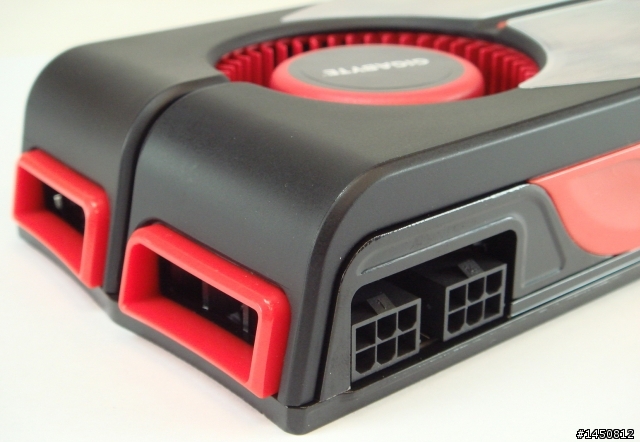

圖 / Radeon HD 5870的兩個6-pin電源接頭位於頂部,尾部類似排氣尾管的是兩個進氣口。
3A平台效能揭露
圖 / 頂部CrossFireX的橋接金手指特寫。
3A平台效能揭露

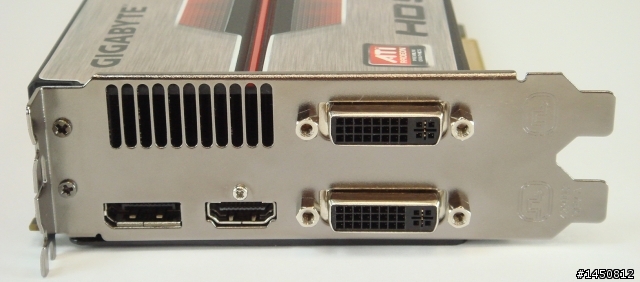

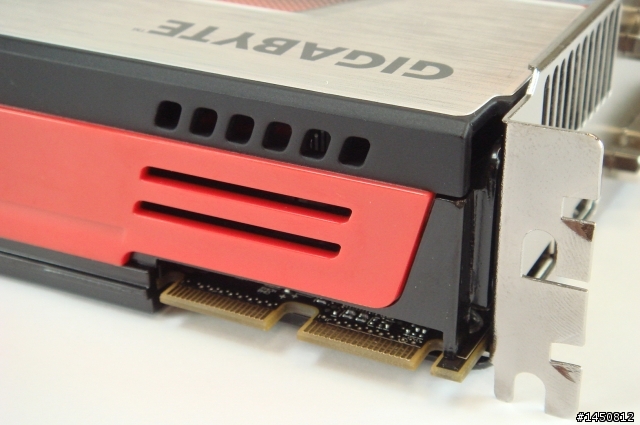

圖 / Radeon HD 5870與5850具備相同的輸出接口,分別是DisplayPort、HDMI及兩個DVI。另外背板上還具備整個側吹式導風罩的排氣口,將熱氣排出機殼外。
3A平台效能揭露

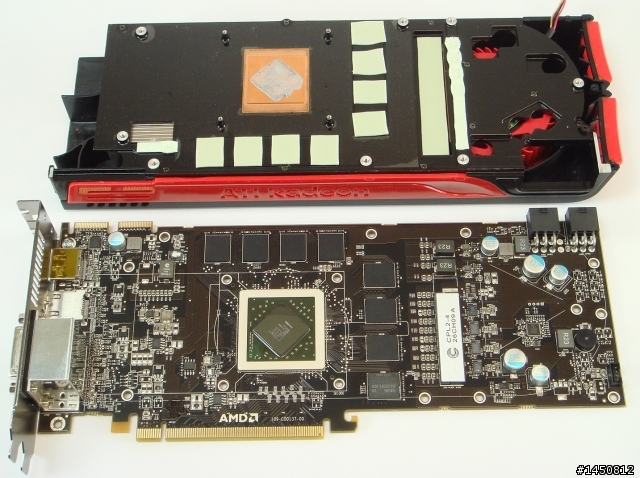

圖 / 把一體成型的散熱器模組拆下之後,可以看到Radeon HD 5870電路板的全貌,一改過去ATI公版卡的紅色PCB傳統,Radeon HD 5870採用了深咖啡色的電路板,PCIe金手指的上方也可見AMD的商標。
3A平台效能揭露

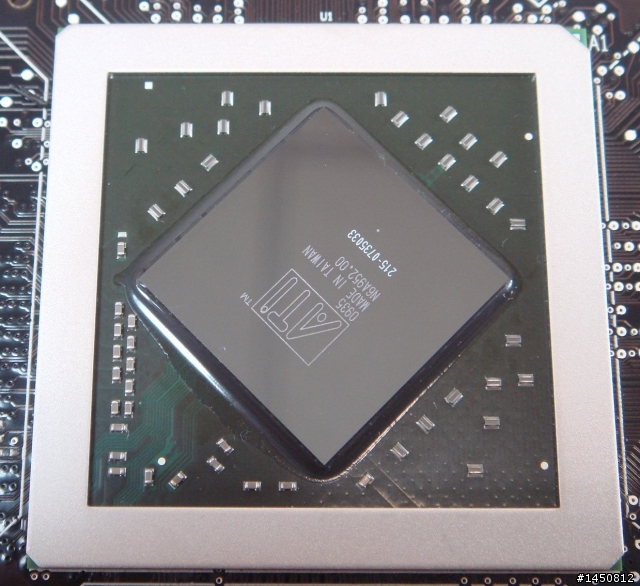

圖 / 覆晶封裝的Radeon HD 5870晶片是裸露在外的,並沒有金屬外殼包覆。
3A平台效能揭露

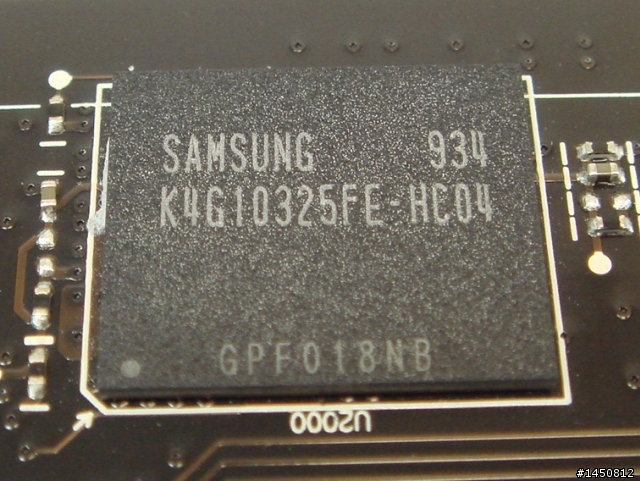

圖 / 三星0.4ns的GDDR5顆粒最高有效資料傳輸率可以高達5000MHz。

本次徵文活動的主要目的應該是組建一套AMD CPU+AMD主板+AMD顯卡的3A平台,並且測試其穩定性與效能表現。底下平台就是GA-790FXTA-UD5主機板搭配Phenom II X4 965處理器以及Radeon HD 5870顯示卡所組成的系統。記憶體、硬碟、Power Supply則使用小弟自己的設備。
3A平台效能揭露

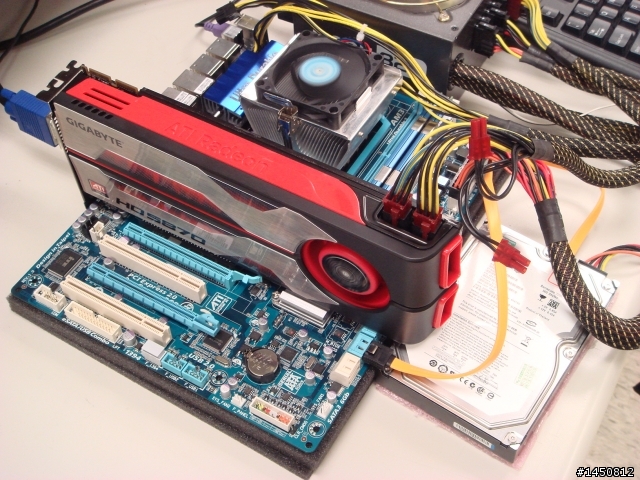

圖 / 組裝完成!
3A平台效能揭露
圖 / Phenom II X4 965為45奈米製程,時脈3.4GHz,每核心具備128KB L1快取與512KB L2快取,並且四個核心共享6MB L3快取,而這款黑盒版處理器並沒有鎖倍頻。
3A平台效能揭露

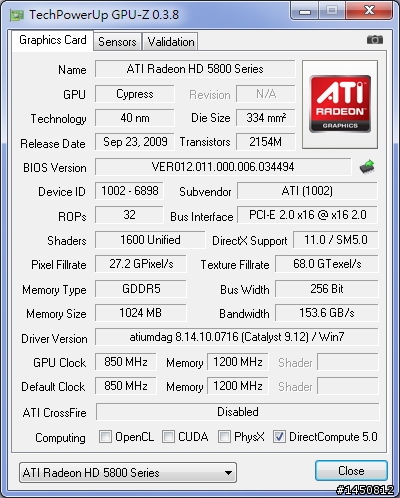

圖 / 平台上GV-R587D5-1GD-B(5870公卡)的細部資訊

在經過數日的使用之後,小弟確認系統穩定性沒問題,並且透過底下3DMark Vantage跑分結果來分享它的效能表現。
3A平台效能揭露

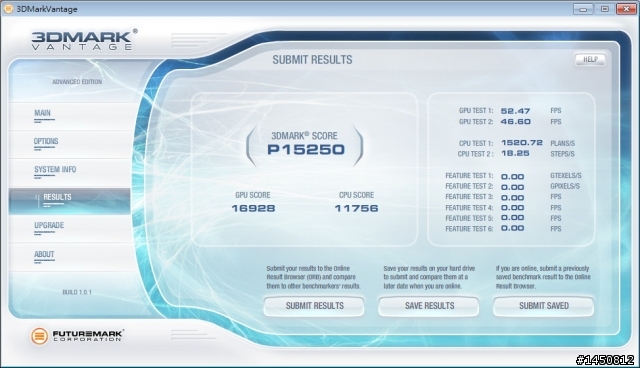

圖 / 3A平台的效能表現
