[開箱體驗]在WIN7下榨乾萬利達GT 220-DDR3隱藏的10％以上效能

NVIDIA顯示卡邁入40奈米製程以及支援DX10.1、SM4.1技術已經有一段時間，只是顯示卡先前只提供給OEM客戶，最近「終於」也推出在零售市場上，就是GT 220、G210顯示卡，產品定位為入門級市場。

GT 220、G210產品的上市，代表GT200系列延伸至入門級市場。GT 220可以搭載DDR2/DDR3/GDDR3記憶體顆粒，支援128 bit記憶體頻寬，預計取代9500GT DDR3版本。G210則可以選用DDR2或DDR3記憶體來搭配，支援64 bit記憶體頻寬，預計取代9400GT（64bit）版本，相信許多人老早就透過網路瞭解到關於這兩位成員的消息。

在GT 220、G210發佈後，站上也有多位大大分享各家推出的產品。小弟幸運地由在店家擔任店員的某位朋友拿到萬利達推出的GT 220-DDR3、G210，友人丟下這兩樣東西後，還留下請盡量玩玩它們的話語後，隨即離開。小弟也來插個花，先來介紹一下其中GT 220-DDR3顯示卡，一時手癢儘然還試試它的超頻性能。（上次裝給未來小舅子的HD4870 512MB版也是這家廠商作的。）

萬利達GT 220-DDR3彩盒上頭明確地標出GT220主要支援的顯示技術、搭載1GB DDR3記憶體以及支援HDMI、DVI視訊介面。到萬利達官網上頭，GT 220還有一款搭載DDR2記憶體版本。



彩盒側邊的顯示卡標籤，這張卡也是由世界工廠生產。



在彩盒背面有以多國語言描述產品包裝內容，有加入繁體中文說明。



配件只有一張驅動光碟、說明書。S/PDIF音源線是凹來的，後來才知我是多此一舉。



Manli GT 220-DDR3亮相，靜靜地躺在盒子等待。

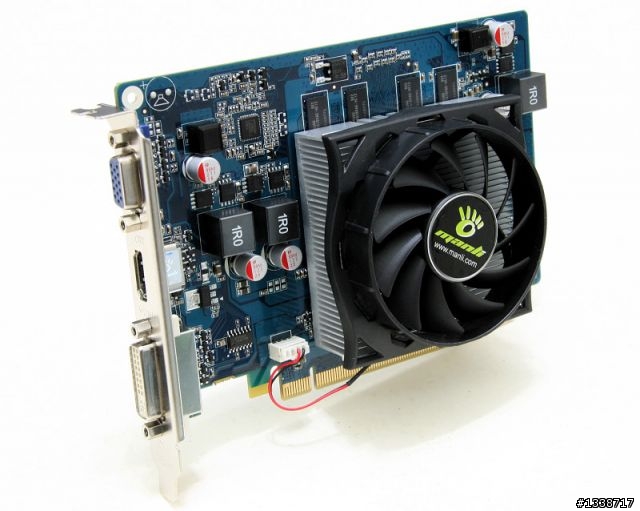

Manli GT 220-DDR3是萬利達自製版，標準PCI-Express X16顯示卡規格，不需外接顯示卡電源，一款風扇散熱器覆蓋在GPU上頭，在GPU周圍可見裸露的8顆GDDR3記憶體。這張顯示卡的時脈與頻率設定為GPU：625 MHz、Shader：1360 MHz、Memory：790 MHz，與NVIDIA規範GT220相同。

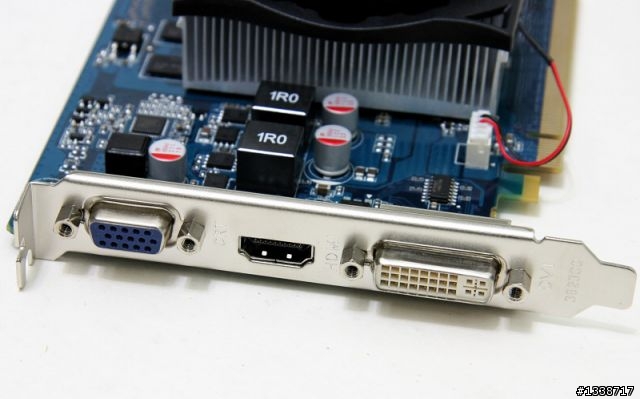

主流三種視訊介面，其中HDMI介面支援原生HDMI輸出，可以同時傳遞聲音跟影像，不同於以往NVIDIA顯示卡，輸出音效還需要S/PDIF音源線與主機板音效作搭配。GeForce 210、GT220最先獲得這項改變。



顯示卡背面。



裸露在外的GDDR3記憶體，原來是三爽牌的K4W1G1646E-HC12顆粒，一共組成128-bit 1GB容量規格。三爽預設頻率達800MHz，不過Manli只設到790 MHz，住在巷子內的人都知道這可以幹嘛了。



來一張Manli GT 220-DDR3、散熱器、固定螺絲大合照。



鋁擠材質的散熱器底部外觀。在安裝固定螺絲加入緩衝墊片，避免在拆卸散熱器過程中，不當施力使得GPU Die發生崩角情形。



顯示卡的固態電容與固態電感等相關零件一角。

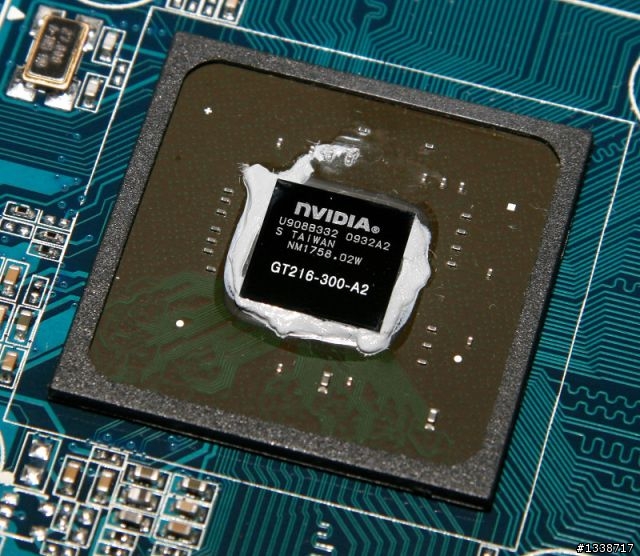

40奈米的GT216核心，核心面積為100mm2，包含了4.86億的晶體，擁有48個流處理器、8個ROPs，核心/Shader頻率為625/1360MHz，顯示卡功耗為58 W。

NVIDIA首次在這GPU加入音效Codec單元，並且支援DX10.1、SM4.1技術（下一代NV顯卡或許也會延續這幾項特點），其餘還有現行PhysX、OpenGL 2.1、PureVideo HD、128-bit HDR、16X AA以及Adobe Flash 10.1加速等技術。



專屬GPU用的PWM晶片。Manli GT 220-DDR3的GPU供電採兩相電源設計，待機模式時會自動降為一相達到省電目的。



最近微軟正式發佈新一代「昏倒七」（Windows 7）作業系統，小弟也趕上這熱潮獲得一套。那麼接著，我們來測試這張Manli GT 220-DDR3在「昏倒七」的效能。除了預設時脈的效能測試，一時手癢也在空冷裸機環境下，手動嘗試超頻GPU、Shader時脈以及DDR3記憶體頻率，瞭解一下它可超性是如何。

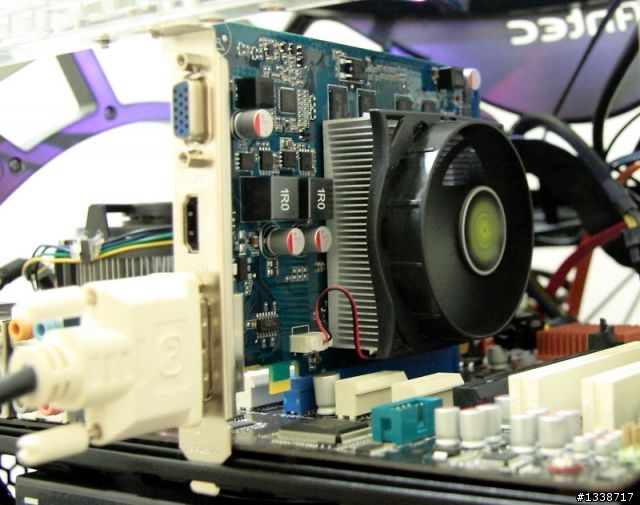

這次測試平台使用Intel Core 2 Duo E7500，加上ASUS P5Q3 (P45-ICH10R)主機板 (790FX＋SB750)，其餘測試硬體如列表。其中E7500 OC 3.663GHz (333 x 11)，主機板BIOS 更新至0806版。



測試解析度為22吋液晶螢幕（ViewSonic VA2216W-4）最佳解析度1680 X 1050，測試軟體方面包含3DMark Vantage、3DMark 06、Resident Evil 5、Tom Clancy's H.A.W.X、Street.Fighter.IV、Far Cry 2（V1.0.3,DX10）、Batman Arkham Asylum、S.T.A.L.K.E.R：Clean Sky Benchmark、Need for Speed Undercover。另外，利用OpenGL Fur Rendering Benchmark V1.70軟體來執行顯示卡滿載測試，顯示卡散熱風扇維持自動調整轉速。



測試前先來玩玩NVIDIA系統監控(v6.05.13.05)軟體，NV用戶獨享優惠啊！！這裡可以看到GPU負載、GPU時脈、Shader時脈以及DDR3記憶體頻率。這軟體雖然方便讓人瞭解NV顯示卡狀態，介面也很炫，但建議玩遊戲時還是關閉才好。



Manli GT 220-DDR3詳細硬體資訊。



再來張191.07驅動程式中關於Manli GT 220-DDR3硬體資訊。





利用「昏倒七」效能評估工具來試試這組測試平台可以獲得多少評比。Manli GT 220-DDR3得到6.4分，硬碟分數是最低，只有5.3分，看來要更新了。



＊3DMark Vantage（v1.01 Patch）：
Manli GT 220-DDR3 (625/1360/790 MHz)—H1714



＊3DMark06（Patch 1.1.0）：未開啟AA項目。
Manli GT 220-DDR3 (625/1360/790 MHz)：5767



＊Resident Evil 5：分別測試no AA、2X AA模式

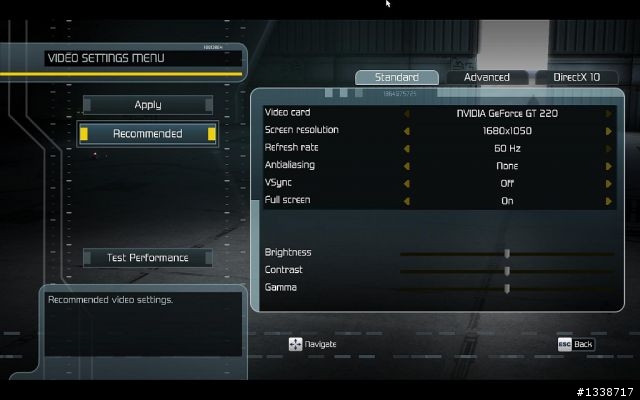

遊戲設定畫面：



遊戲相關特校設定：High。



※Resident Evil 5：no AA模式。
Manli GT 220-DDR3 (625/1360/790 MHz)：33.4 FPS。



※Resident Evil 5：2X AA模式。
Manli GT 220-DDR3 (625/1360/790 MHz)：27.8 FPS。



＊Tom Clancy's H.A.W.X：執行no AA、2X AA模式。



遊戲相關特校設定：High。



開啟DX10.1特校



※no AA模式：

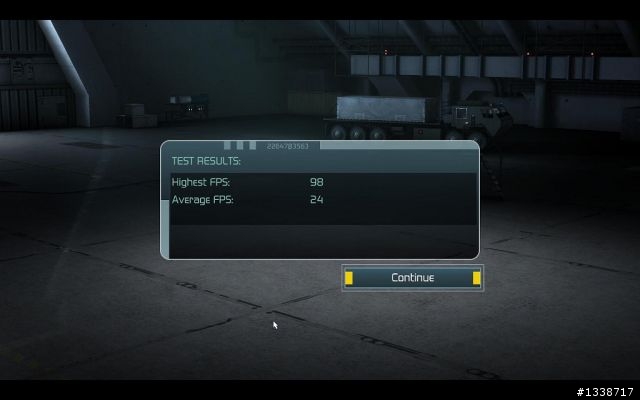

Manli GT 220-DDR3 (625/1360/790 MHz)：28 FPS。



※2X AA模式：
Manli GT 220-DDR3 (625/1360/790 MHz)：24 FPS。



＊Street.Fighter.IV：開啟no AA、4X AA模式項目。



遊戲相關特校設定。



※no AA模式：65.76 FPS。



※4X AA模式：36.12 FPS。



＊Far Cry 2（V1.0.3,DX10）：執行Ranch Small場景、Ranch Medium場景、Ranch Long場景、Playback (Action Scene)場景、Playback (Demo Ranch)場景。相關特校啟用Medium、High設定，同時不開啟AA項目。



※Ranch Small場景：平均24.65FPS。



※Ranch Medium場景：平均27.80 FPS。



※Ranch Long場景：平均28.36 FPS。



※Playback (Action Scene)場景：平均21.16 FPS。



※Playback (Demo Ranch)場景：平均22.70 FPS。



＊Batman Arkham Asylum：開啟High設定，分別執行開啟與關閉PhysX模式。



※開啟PhysX模式：22 FPS。



※關閉PhysX模式：47 FPS。



＊S.T.A.L.K.E.R：Clean Sky Benchmark：分別選取DX10、DX10.1特校的模式，但都不開啟MSAA設定。



※DX10特校的模式：



※DX10.1特校的模式：



＊Need for Speed Undercover：啟用中等設定的遊戲特效，車體細節則為高品質設定，執行no AA模式，選擇Audi R8 speed test，進行「北江川高速公路」的檢查點賽事，遊戲過程中以Fraps2.99.8086軟體記錄FPS張數。

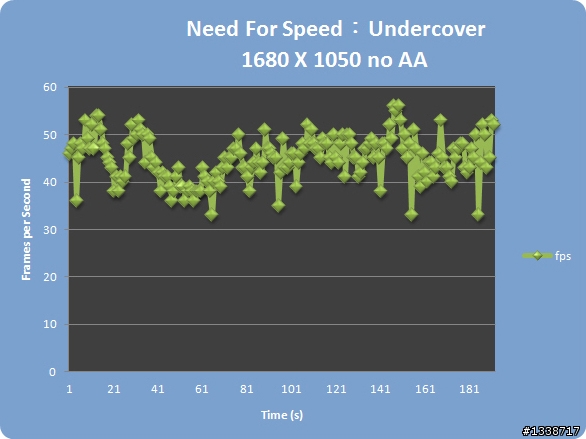

Manli GT 220-DDR3 (625/1360/790 MHz)：遊戲期間，Fraps2.99.8086軟體記錄FPS張數整理成下表，Fraps2.99.8086軟體顯示整體平均約44.899 FPS。

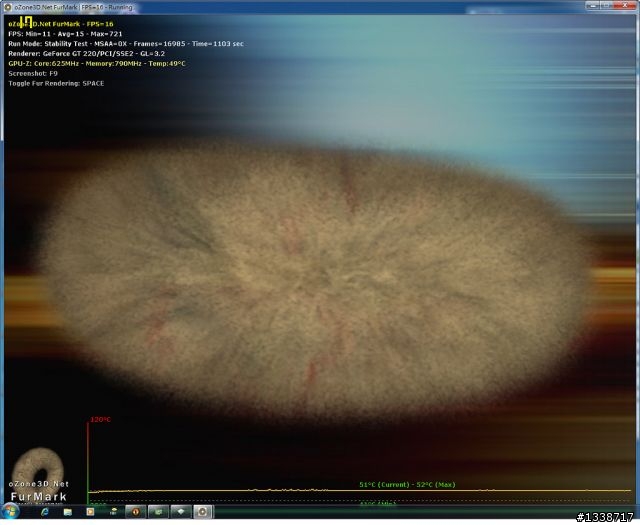

＊OpenGL Fur Rendering Benchmark：1.70版，執行顯示卡滿載測試，時間為18分鐘後，顯示卡散熱風扇維持預設轉速。（裸機環境溫度為25度）

GPU溫度維持在52度。



以上測試為Manli GT 220-DDR3 (625/1360/790 MHz)的預設效能。接下來，呈現它超頻的效能表現，我用分隔線來區分一下。這張顯示卡的超頻調整是利用某家軟體來完成。（明眼人應該都嘛知道是哪一套調整軟體。）

-----------------------------------------------------------------------------------------------------------------

經過一番調教，最終確認Manli GT 220-DDR3由預設時脈625/1360/790 MHz，分別再往上超至GPU：700 MHz、Shader：1575 MHz、Memory：880 MHz。換算一下，提升幅度約12％、15％、11％。

＊3DMark Vantage（v1.01 Patch）：
Manli GT 220-DDR3 (700/1575/880 MHz)：H1953



＊3DMark06（Patch 1.1.0）：未開啟AA項目。
Manli GT 220-DDR3 (700/1575/880 MHz)：6125



＊Resident Evil 5：
no AA模式。
Manli GT 220-DDR3 (700/1575/880 MHz)：37.9FPS。



※2X AA模式：31.4 FPS。



＊Tom Clancy's H.A.W.X：no AA模式。
Manli GT 220-DDR3 (700/1575/880 MHz)：32 FPS。



※2X AA模式：27 FPS。



＊Street.Fighter.IV：no AA項目。
Manli GT 220-DDR3 (700/1575/880 MHz)：75.15 FPS。

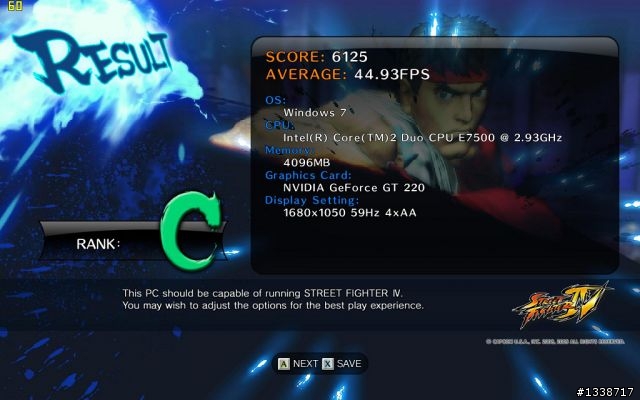

※4X AA項目：44.93 FPS。



＊Far Cry 2（V1.0.3,DX10）：
※Ranch Small場景：平均27.67 FPS。



※Ranch Medium場景：平均30.90 FPS。



※Ranch Long場景：平均31.88 FPS。



※Playback (Action Scene)場景：平均23.96 FPS。

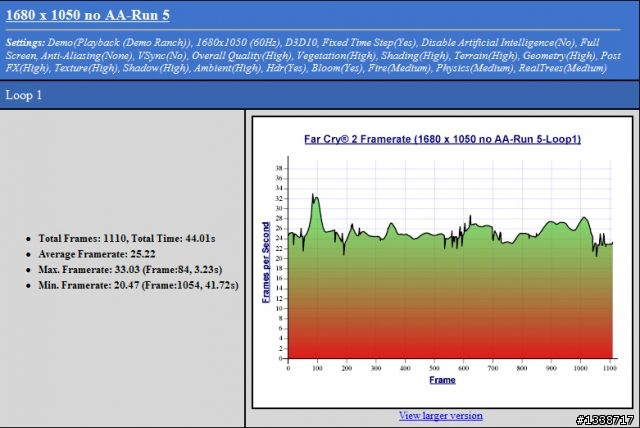

※Playback (Demo Ranch)場景：平均25.22 FPS。



＊Batman Arkham Asylum：

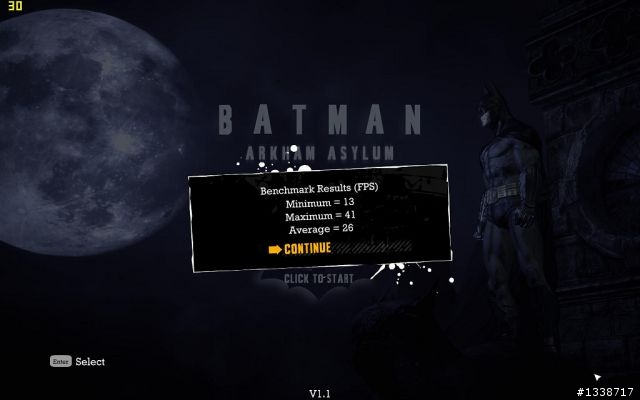

開啟PhysX模式：26 FPS。



※關閉PhysX模式：52 FPS。



＊S.T.A.L.K.E.R：Clean Sky Benchmark：
開啟DX10特校：

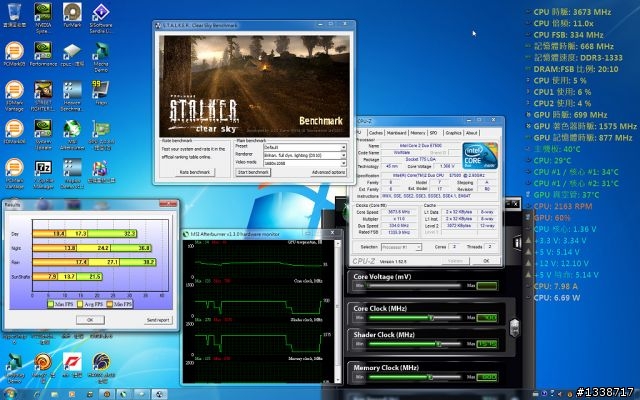

※開啟DX10.1特校：



＊Need for Speed Undercover：遊戲期間，Fraps2.99.8086軟體記錄FPS張數整理成下表，Fraps2.99.8086軟體顯示整體平均約50.707 FPS。



＊OpenGL Fur Rendering Benchmark：1.70版，GPU溫度維持在53度。



終於，弄完這張Manli GT 220-DDR3測試，光貼圖都快眼花了，相信觀賞的人應該也是差不多情形。沒關係，小弟直接把這次測試成績列表，同時每個測試項目中，比較有超跟沒超到底詳細差異在那裡。





Manli GT 220-DDR3在1680 X 1050解析度下，上面的測試結果顯示出幾個情況，執行DX9遊戲的話，若遊戲特效與AA項目是「適度」開啟（其實是較低的特效品質，甚至是關閉反距齒設定），Manli GT 220-DDR3還是足以讓遊戲場景順暢。在Batman Arkham Asylum遊戲中，開啟PhysX模式會讓FPS張數下降許多，如果要讓遊戲場景更順暢的話，建議還是直接關閉。S.T.A.L.K.E.R：Clean Sky Benchmark遊戲中，顯示出開啟DX10或DX10.1特校，對於顯示卡效能影響很小，若要讓這套遊戲的場景順暢，那麼就調整解析度設定吧。（這遊戲粉操顯示卡效能啊！）

利用超頻手段，Manli GT 220-DDR3的效能獲得一定程度提升，最多增進幅度在Street.Fighter.IV遊戲中開啟4X AA模式，其次是Batman Arkham Asylum遊戲中啟用PhysX模式，其餘詳細的差距如同上面數據表。

搭載在Manli GT 220-DDR3的散熱器，運轉時噪音不算太大。而且利用OpenGL Fur Rendering Benchmark：1.70版測試顯示，即使顯示卡進行超頻，也僅是讓GPU溫度微幅上升。

透過Manli GT 220-DDR3讓我們瞭解到，搭載40奈米GT 220的系統耗電量表現，開機過程中，瞬間耗電量最高為133W，當作業系統處於待機模式時，系統耗電量僅84W，以OpenGL Fur Rendering Benchmark：1.70版模擬GPU負載時，系統耗電量為122W。

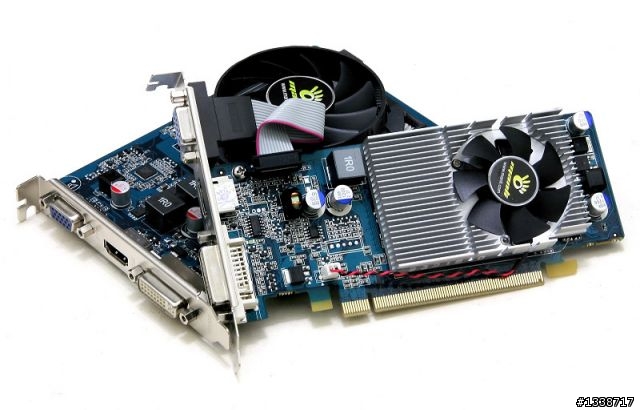

本文最後預告一下，下次再來玩玩Manli另一款G210在昏倒七的效能表現。它也是屬於NV推出的40奈米家族一員，定位為入門等級顯示卡，在此先行來張GT220、G210疊疊樂。
