[求助]關於買顯卡所贈送的一條線

tim051012

tim051012
個人積分：0分
文章編號：15609985

0分

樓主

2009-11-02 4:07

小弟於不久前買了菁英的顯示卡N9600GTE-1GMU-F
而包裝裡面有附贈一條線

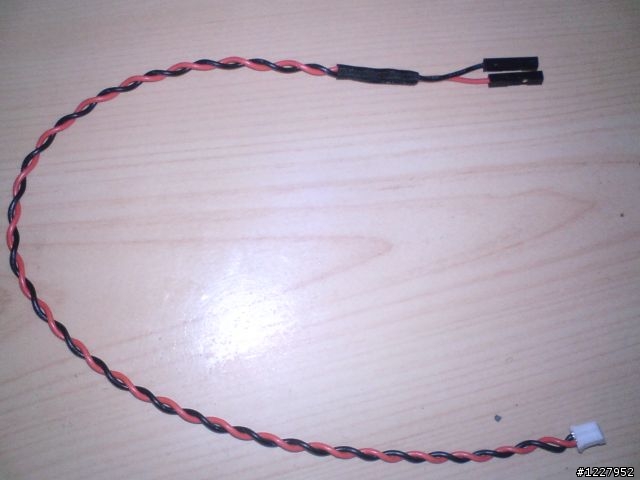

[求助]關於買顯卡所贈送的一條線

就是這條
令小弟百思不得其解，這條線的功用為何？

而一時的手賤
把插頭插進去圖紅圈的部分
[求助]關於買顯卡所贈送的一條線

發現完全符合
問題來了
接下來是要插到主機板的哪個位置？
CHA_fan的位置嗎？
如果是的話，
那黑色線和紅色的線分別要插在哪呢？
請問各位大大幫小弟解決問題
謝謝

2009-11-02 4:07 發佈

文章關鍵字顯卡

axizon

axizon
個人積分：17分
文章編號：15610173

17分

2樓

2009-11-02 5:52

我沒接過.
但知道是HDMI用來輸出音源到音效的(主幾板或音效卡).
在透過音效輸出到自己接的喇叭上來發聲.
而不是用HDMI螢幕上附的濫喇叭來發聲
至於如何接就不清楚.
要看音效的接孔

問題同
http://www.mobile01.com/topicdetail.php?f=298&t=1289538&last=15592521

水秤子

水秤子
個人積分：283分
文章編號：15610187

283分

3樓

2009-11-02 6:02

tim051012 wrote:
小弟於不久前買了菁英...(恕刪)

這條是HDMI的音源傳輸線
一端接顯卡的HDMI Audio_in
一端則接主機板內建音效卡的SPDIF_OUT
或音效卡的SPDIF_OUT
接線有分正負極
請小心安插不要插反了
不然可能會燒掉這條線或破壞到主機板或音效卡或顯卡的部份電路
有接這條線且有正確驅動HDMI
在連接HDMI電視或有含音效輸出的HDMI顯示器時
才能正確的輸出音源

真正的高手是鋒芒內歛而不外露

cupidchen

cupidchen
個人積分：161分
文章編號：15610236

161分

4樓

2009-11-02 6:39

雖然我不曾買過精英的產品...但我相信..精英應該不會連產品說明書.都沒有附吧

找看看還在不在..裡面就會告訴你..該怎樣接..不過..如果沒有需要一定得轉接HDMI的話

不裝..也沒有什麼關係..

gfx

gfx
個人積分：1603分
文章編號：15615956

1603分

5樓

2009-11-02 13:11

白色接頭接到顯卡,接頭有防呆所以是不會接錯的;

黑色那兩頭是要接到主機板的數位音效,但主機板的數位音效接頭卻有3隻腳.
所以要小心記得接前先把主機板手冊拿出來翻閱,比對數位接頭先把3隻腳中的vcc腳給找出來然後標記.
這樣才不會不小心接到vcc燒壞了顯卡.(注意vcc是不接任何東西的)

然後紅線接SPDIF_OUT ,黑線接地.

接完後電腦就可以單用hdmi一條訊號線接到"液晶電視",傳輸電腦的數位影像與聲音了! 呵.
