AMD這款研發代號Juniper的繪圖晶片於10月13日正式地對外發佈了，與Cypress一樣，Juniper也包含高低階兩款型號，分別是Radeon HD 5770（Juniper XT）與Radeon HD 5750（Juniper Pro）。Juniper為台積電40nm製程生產，具備10.4億個電晶體，約是Cypress的一半左右；而Juniper的166平方公釐晶粒面積也大約是Cypress的一半。5770與5750的最大差別是處理單元的數量，5770為800個Stream Processor、40個材質單元、16個ROP；5750則為720個SP、36個材質單元、16個ROP。事實上，5770與5750的硬體規格恰好分別就是5870與5850的一半！
Radeon HD 5770核心時脈850MHz，記憶體時脈1200MHz(4800MHz data rate)；Radeon HD 5750核心時脈700MHz，記憶體時脈1150MHz(4600MHz data rate。兩者同為GDDR5、128-bit記憶體介面寬度設計，5770搭載1GB記憶體，而5750則有1GB或512MB兩種版本選擇。
40nm製程使得5770與5750的效能功耗比相當優異，5770的待機/全載功耗為18W/108W，5750則是16W/86W。
目前市面上能看見的Radeon HD 5770皆是AMD公卡，Radeon HD 5750則是各家顯卡廠商的自製卡。由於小弟取得了技嘉的Radeon HD 5770與5750顯卡，底下來看看實物照。
圖 / 技嘉Radeon HD 5770的外盒包裝，閃亮亮的雷射炫彩質感。
圖 / 包裝盒內容物，包括Radeon HD 5770顯卡一張、使用手冊、驅動程式光碟、6-pin電源線、DVI-to-D sub轉接頭、CrossFire連接器等等。

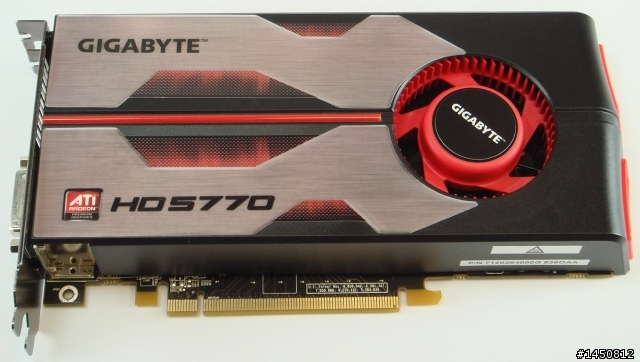

圖 / 技嘉Radeon HD 5770的正面外觀，公卡的註冊商標就是這個鳳凰散熱器，只不過長度比5870和5850要來得短。
圖 / 輸出介面一樣具備兩個DVI、一個HDMI、一個DisplayPort，與5870和5850是同等級的規格。
圖 / 取下散熱器之後，可以一覽公卡的PCB布局。
圖 / Juniper XT的晶粒面積只有166平方公厘，僅是5870的一半大小。
圖 / 5770搭配Hynix GDDR5記憶體顆粒，運行頻率1200MHz，有效資料傳輸率為4800MHz。
圖 / 公卡散熱器的內部構造，其中散熱片本體比起5870或5850要小了許多。
圖 / 銅底板週圍以熱導管環繞。
圖 / 散熱鰭片為鋁合金材質。
圖 / 技嘉Radeon HD 5750的包裝盒外觀，比起5770要纖細許多。

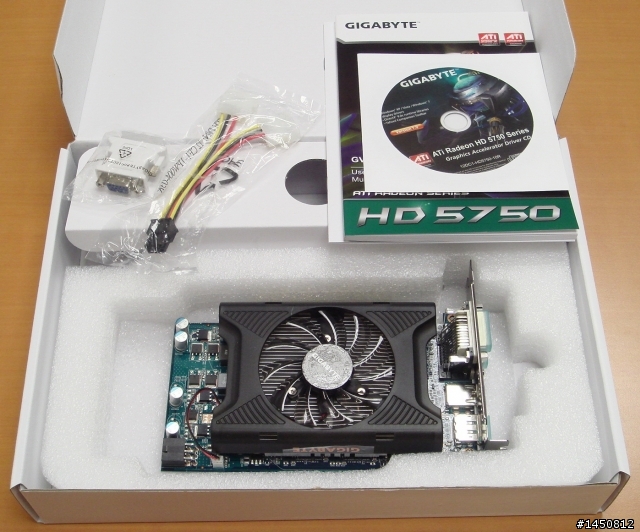

圖 / 包裝盒內容物有5750顯卡、使用手冊、驅動程式光碟、6-pin電源線及DVI-to-D sub轉接頭。
圖 / 技嘉的這張5750自製卡採用8公分風扇，可以有效杜絕噪音問題產生。

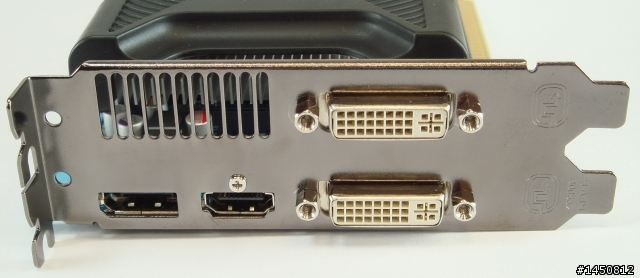

圖 / 與5770一樣具備了兩個DVI、一個HDMI、一個DisplayPort輸出介面。

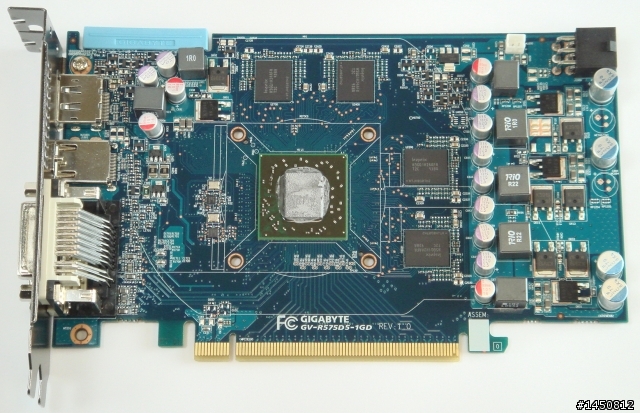

圖 / 技嘉5750的PCB布局
圖 / 記憶體與5770同樣採用Hynix GDDR5顆粒，頻率設定略有下降，運行時脈1150MHz，有效資料傳輸率4600MHz。

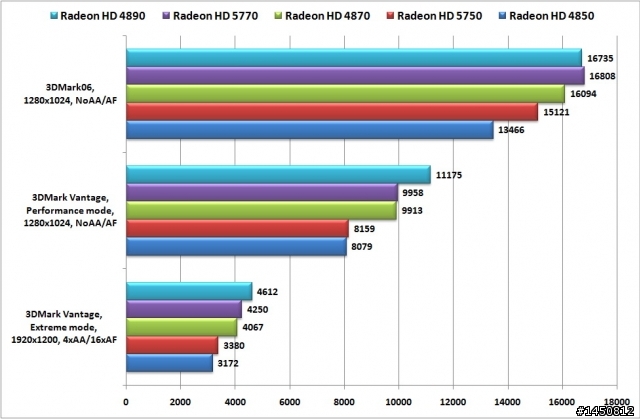

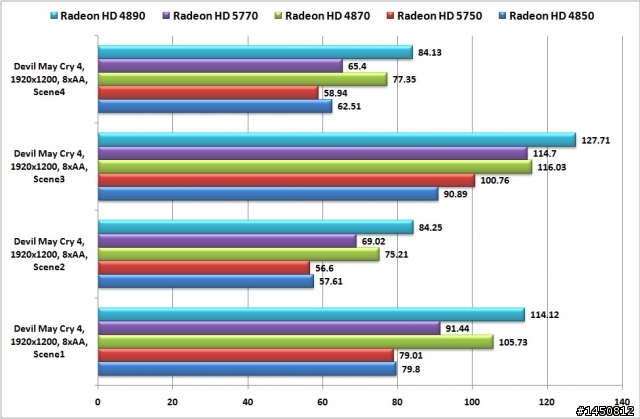

透過技嘉這兩張卡，我們可以一窺Radeon HD 5770與5750的實際效能表現，底下的數據是在小弟的Core i7 940平台上所跑出來的，當作對照組的顯卡有Radeon HD 4890、4870、4850等三款。
觀察測試結果，Radeon HD 5770的效能約略與4870相當，而Radeon HD 5750則約略與4850相當。這代表的意義是，Radeon HD 5770與5750這兩款主流中階定位的新一代顯卡，在效能上已經可以與上一代高階機種並駕齊驅了。更重要的是，Radeon HD 5770與5750有著上一代前輩所沒有的先天優勢，那就是DirectX 11 API的支援以及40nm製程所帶來的低功耗表現。
