■超頻無罪，省錢有理
站在超頻的論點來看，顯示卡和CPU一樣，只要能穩定運作，那麼超一分就多賺一分，何樂而不為。市面上也有相當多所謂「超頻版」的顯示卡在販售，這些顯示卡在出廠時的頻率設定值就已經是超頻的狀態，有可能超的是GPU頻率，也有可能是記憶體頻率，或者兩者皆超。這些超頻版的顯示卡產品，目的也在於提高性價比，讓消費者有買到賺到的感覺。
前幾天終於下定決心敗了一張GeForce GTX 260顯示卡，是技嘉的GV-N26SO-896I。這張顯卡的特別之處在於，它是一張超頻幅度相當高的官方超頻版260顯卡。今天在這邊跟大家分享一下開箱心得。
■技嘉「超級超頻版」GTX 260--GV-N26SO-896I
從照片上看得出來，GV-N26SO-896I採用的是公版卡的散熱風扇，市面上許多廠牌的GTX 260、GTX 275甚至是GTX 285都採用這個風扇。由於相當普遍，所以「便當盒」散熱器的外型也就沒那麼討喜了。事實上，本人自己還蠻喜歡這個風扇的。它是4-pin的PWM風扇，可以回報並且控制轉速。它的轉速介於1500RPM~3500RPM之間，預設是根據GPU溫度來自動控制轉速變化。當GPU溫度小於80度C左右的時候，它都是以1500RPM的最低轉速在運行，這時候顯卡相當安靜。當GPU溫度超過80度C上下的時候，風扇轉速開始提升，它是跟隨著溫度步進式地慢慢提高轉速，每上升一度，大約會提高1%~2%的轉速。小弟試過，當室溫在25度C左右的時候，在一般的遊戲底下，這個風扇的轉速幾乎都不會超過2000RPM，算是相當安靜。這個風扇還有一個好處，它的封閉式導風罩設計，就是為了把熱氣帶出機殼外，對於整個機箱內的溫度降低頗有幫助。由於是採用公卡風扇，讓GV-N26SO-896I從正面看起來就像是260公版卡，不過它可是一張不折不扣的技嘉自製卡呢！
圖 / 技嘉「超級超頻版」GTX 260的包裝盒外觀，盒子上直接就標明了「Super Over Clock」的字樣。
圖 / 包裝內盒也有燙金的「Super Over Clock」字樣
由GV-N26SO-896I的型號上來看，應該是取其「Super Overclock」的意義來命名。技嘉GV-N26SO-896I的官方出廠頻率設定值是GPU=680MHz、Memory=2500MHz(data rate)，跟nVIDIA公版卡GTX 260（GPU/Mem=576MHz/2000MHz）比較的話，GPU的超頻幅度高達18%！記憶體超頻幅度高達25%！如此高的超頻間距，真讓人好奇它的效能表現會到達什麼境界！這張卡採用的GPU同樣是216 Stream Processor的版本，採55nm工藝製造，具備28個光柵處理器，並且配備896MB GDDR3的記憶體，記憶體介面寬度為448-bit。如此看來GV-N26SO-896I採用的GPU與目前市面上216 SP的GeForce GTX 260顯卡並沒有不同，那麼是什麼因素讓這張卡能有這麼高的超頻幅度呢？原因可能就在於用料上面。

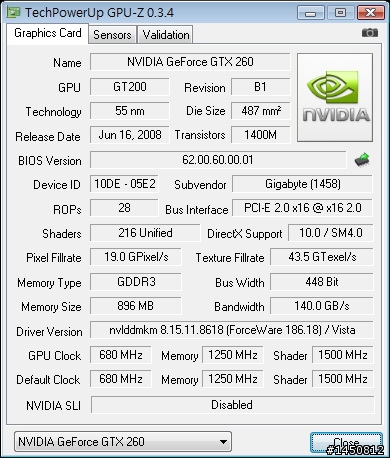

圖 / GV-N26SO-896I的GPU資訊
■UDV（Ultra Durable VGA）超耐久顯卡技術
目前技嘉的高階顯卡強調其UDV（Ultra Durable VGA）超耐久顯卡技術。熟悉技嘉顯卡的朋友們也許知道，這項技術是一脈相承的演進過程。由「Ultra Durable」、「Ultra Durable 2」再到目前的「Ultra Durable VGA」。根據技嘉官方網站的紀載，UDV技術包含了以下的內涵：
1. 採用2oz銅箔PCB：意思是在一平方英呎的PCB單位面積裡面，導電層的銅箔總重量為2盎司。也就是說，與一般1盎司的PCB比較起來，2盎司PCB的銅箔含量是兩倍。這麼做的好處在於，可以讓電子流通的通道更為寬敞，降低電子阻抗，從而降低廢熱的產生，也能夠幫助PCB本體進行散熱。
2. 採用一線大廠記憶體顆粒：技嘉UDV顯卡採用一線大廠（Samsung或Hynix）所生產的記憶體顆粒，確保記憶體品質，並且提供更高的超頻幅度。
3. 採用全日系固態電容：技嘉UDV顯卡採用日系大廠所生產的固態電容，對溫度的耐受力更佳，能同時延長電容本身與顯卡的壽命。
4. 採用亞鐵鹽蕊電感（Ferrite Core Choke）或合金電感（Metal Choke）：與鐵蕊電感相比，亞鐵鹽蕊電感的感量更高，儲能的效果更好，高頻之下的能量損耗也更低。而技嘉目前在新機種當中，更導入了合金電感，這種電感將線圈預埋在金屬軟磁粉末裡，再燒結成固態，這種粉末冶金壓鑄結構與一體成型封閉式的外殼能有效降低與阻隔電感的高頻噪音(choke noise)。
5. 採用Low RDS(on) MOSFET電晶體：UDV顯卡採用低電阻式場效電晶體，在MOSFET的高速開關動作下，能夠降低電能損耗，並進而減少廢熱產生。
綜觀技嘉UDV的用料設計，其宗旨都是在降低顯卡溫度、減少顯卡電源損耗、增加顯卡使用壽命等等面向。而這些面向也是造就出一張穩定顯卡所不可或缺的元素。也許這就是GV-N26SO-896I能夠大幅度超頻的秘密所在呢！
既然討論的是用料，那麼不把風扇給拆了，怎麼見分曉呢？嘿嘿~不用為小弟的這張卡感到心疼，因為我可是拆卡無數、有練過的喲！
圖 / GV-N26SO-896I的裸照

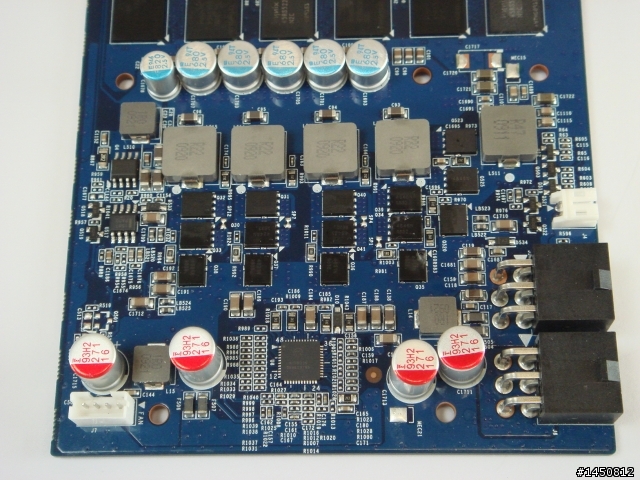

圖 / GV-N26SO-896I採用4+1相電源轉換設計，上面的電感是新式的合金電感(Metal Choke)，除了電氣特性更佳，感量更好之外，一體成型的密封式結構更能有效防止電感噪音的產生。
圖 / GV-N26SO-896I採用的是Hynix 0.8ns GDDR3顆粒，共14顆組成896MB frame buffer容量及448-bit介面寬度。

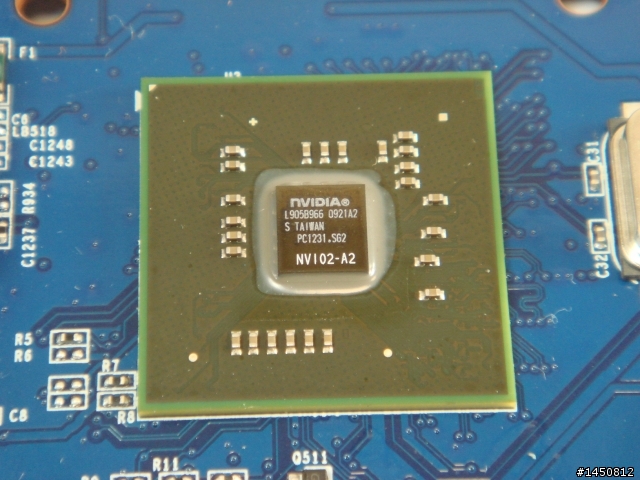

圖 / 負責輸出訊號轉換的NVIO2晶片
圖 / GV-N26SO-896I的輸出介面包括有DVI、D-sub及一個原生的HDMI
圖 / 包裝盒內的配件包含了使用手冊、驅動程式光碟、DVI-to-D-sub轉接頭、HDMI-to-DVI轉接頭、6-pin電源轉接線x2、S/PDIF音源線一條。
■遊戲效能試煉
接下來我們就來實際驗證看看GV-N26SO-896I的能耐到底有多少了，透過測試軟體及遊戲來實測看看這張卡的表現如何。比較的對象是跟朋友商借的一張GeForce GTX 260公版卡（GPU/Mem=576MHz/2000MHz）及一張GeForce GTX 275顯示卡（GPU/Mem=633MHz/2400MHz）。
■確定擊敗GTX 275！
結果揭曉了，從3DMark和十套遊戲的效能來看，技嘉GV-N26SO-896I比起公版卡GTX 260平均大約快上25%！甚至能夠超越GTX 275大約平均3個百分點！看來GTX 260擊敗GTX 275並不是不可能的任務，技嘉真的辦到了，恭喜！恭喜！
今天在這邊跟大家分享這張小弟剛入手的技嘉超級超頻版GTX 260顯卡，說實話我個人感覺性價比算相當不錯，提供給最近想購買GTX顯卡的朋友們一些參考。
