忙碌中來測一下最近殺很大的一張好卡，GIGABYTE GV-N28-1GH-B
首先照例先來個開箱，依舊是技嘉常用的水藍色包裝。


打開後++


來張"偽全家福"別懷疑！ HDMI轉接頭和HDTV/ Video-out Cable都是我自己買的 (汗..)

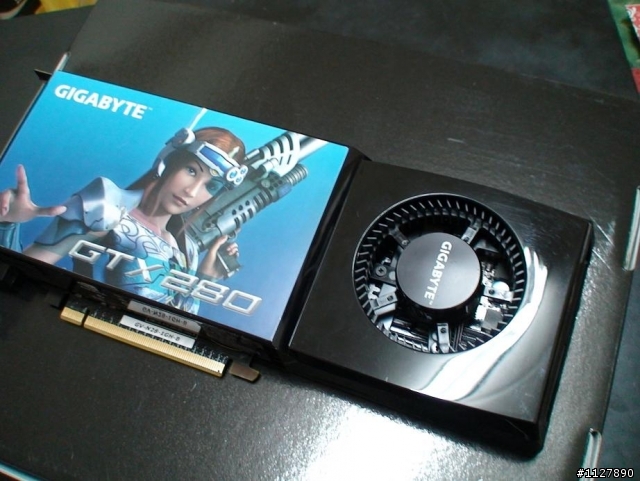

卡本體，NVIDIA原廠公版。


卡背面。

接下來上機測試。

GPU-Z



由於GTX280先前在各大論壇的效能測試已經遍地都是了，筆者也就不獻醜了。
今天玩點別的好了

前言:若因自行修改BIOS而造成任何人員、機件、以及心靈方面的損傷，後果自負，本人一概不負責。
本篇所需所有工具打包下載 -- 182.08驅動官方載點

先來張GIGA GTX280的BIOS圖，P651公版BIOS 版本號62.00.1C.00.01，由左至右分別是時脈、電壓、溫控參數。

這邊可以看到公版GTX280的時脈是 Core 602/Shader 1296/Memory 1107
電壓分成 全速1.18v、3D 1.11v、待機1.11v。
溫控參數方面則保持NV一慣不怕死的自信。


先說一下電壓部分，原廠預設的1.18V是有些過高了，這一點可以理解成一開始考慮晶片良率而加的大安全值，實際測試A2版在5+2相Digital供電的加持下其實不需要這麼高的電壓即可穩定運作。
而高電壓下所帶來的功耗與廢熱也很可觀，PS: GTX280還有另一版公版BIOS待機電壓為1.03V
另外65nm的G200系列核心對電壓並不敏感，即使加壓也不見得會讓OC極限提升多少。


再來說一下溫控部分，風扇原廠預設40%轉速，溫度達到68度後開始啟動溫控，86度開始縮減Tmin值。(後面說明)
溫度限制則在105度。 (風扇提高轉速至100%，並降低顯卡效能以降溫)
由上面的設定可以看的出來NV除了對自己產品的耐熱相當有自信之外，無形當中也給了玩家相當大的優化空間＆DIY散熱器廠商的生存空間。


1.18v搭配超有自信的溫控參數，FurMark 90秒就破85度。(室溫29 機殼內) 邀咻喔！
其實原廠散熱器也不弱的，下面就要針對上述兩點來修改BIOS。

需要工具EVGA GPU Voltage Tuner、GeForce 182.08 驅動程式、NiBiTor.v5.0。

先裝好182.08驅動，再用EVGA GVT來找可以穩定運作的最低電壓。
左邊拉桿調整，中間綠色數字代表電壓1.188V，調整好了按APPLY確定，注意不要在顯卡降頻時脈時調整，這樣只會調到2D/3D分頻的電壓。
怎麼在正常時脈時調整? 開個FurMark或ATITool讓時脈升上來即可。

另外要注意的是EVGA GVT只對有Volterra晶片的卡有效(280/260公版)，且不支援182.08以上版本的驅動。

和OC CPU時找低壓一樣，電壓往下一點就測一下測試軟體，玩幾款遊戲30至1小時看穩不穩定。
經反覆測試後，在預留超頻空間的前提下，這張卡最後被降到 全速1.01v、3D 0.98v、待機0.95v。
電壓1.01V下 Core還仍能上700 Shader1458，山豬6號穩跑不破圖，5+2相供電加上Volterra VT1165MF數位式電源晶片真是好物。
(筆者另外2張260+一張預留超頻空間後是1.03V 另一張是1.05V)

找到你的卡能穩定運作的最低電壓後(看體質，每張不同)加一點安全值回去(0.01V~0.02V)
作好筆記，接著用NiBiTor讀出BIOS。

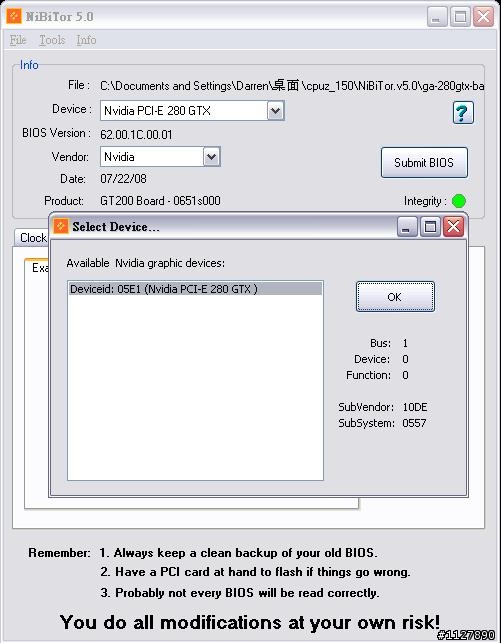

選擇正確的顯卡型號。



再讀進NiBiTor裡，先SAVE起來備份，取一個你認得的名子就好。妥善保管，將來有問題或要送顯卡回娘家的時候還會用到。

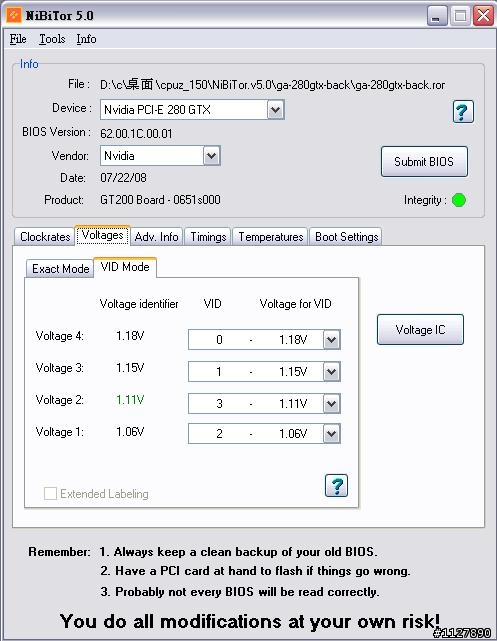

電壓修改方式如下，選擇 Voltages → Voltage IC

注意Voltage 1~4雖是順階段往上升的，但VID並不是按數字排的，所以要小心對照Voltage IC來調整。


例: Voltage 1的1.06V要修改成0.95V 對應的是Register:17 而不是 18。


都改好要的數值之後別忘了在Tools → Voltage Table Editor裡面把相應的電壓標籤也改好，免的在Exact Mode裡搞不清楚哪個是哪個。


最後在Exact Mode裡分別將Extra、3D、2D選好正確的電壓，這一部分就完成了。



再下來是優化溫控部分，選擇 Temperatures → Fanspeed IC，先解釋一下各細項功能

這邊可以看到GTX280溫控IC使用的是Dynamic Speed (動態溫控)
優點是較為靈活，相比恆定溫控的Automatic Speed 在極高溫時能多一層動態保護。 (自動向下修正)

由上而下幾個我們主要會修改到的項目說明

TCrit:溫度限制，風扇轉速至100%，若溫度仍持續上升會降低顯卡效能以降溫
THyst:溫度修正，調整它會改變數值與實際溫度的差距，這個不會動到
Tmin:啟動溫控的目標溫度，也就是你要在幾度開始讓風扇有反應 (注1)
THigh:最高溫範圍，原廠的85補正後就是93度的意思，效果不明顯，縮緊它的值並不會讓風扇的高轉速提早來到。此值必須高於TOperating。
Min Duty cycle:啟始轉速，40%就是開機後你看到的那個40% 這個數值和Tmin配合得宜的話可以理想控制高溫時的目標轉速。
TOperating:這個要特別說明一下，達到＆超過這個溫度時溫控IC會自動降低Tmin值以進一步提高轉速，持續超過的話Tmin將會被降的很低。而由於啟動溫控的目標溫度降低，以致即使GPU閒置溫度降下，風扇仍會維持100%一段時間直至Tmin回復正常值。這也是新手修改溫控常常會碰到的"卡100%"情形，故這個數值不宜調的太緊繃。
TRange Slope:轉速比，此項不需調整。
TLow:低溫範圍，數值必須等於或大於Tmin，否則會有BUG產生。
注1:所有溫度相關的數值必需自己補正，不是看到Tmin的值60就以為是指60度，實際上是+8的68度，這點和THyst:的設定有關。


看到這裡是否已經有邏輯該怎麼修改了呢?接下來就按照它的溫控規則來優化。


TCrit:77 溫度限制85度，通風好的機殼可以再下修一點。
Tmin:44 即溫控啟動溫度為52度，散熱差的機殼要再放寬一點
Min Duty cycle:47% 啟始轉速，和Tmin的值(44)配合，室溫28~29下62度風扇可以來到67%，69度80%左右，72度來到85%左右。
TOperating:67 即75度開始自動調降Tmin，散熱差的機殼可以放寬一點。
THigh:68 比TOperating稍大就好。
TLow:44 同Tmin。
最後把改好的BIOS儲存起來(例 280SP.ROM)準備刷進GTX280。

需要工具 nvFlash.exe、cwsdpmi.exe、3.5磁片OR隨身碟。


準備一張3.5磁片，用XP格式化功能製作一張DOS開機片，不建議在作業系統下刷容易出錯
筆者的隨身碟失蹤已久，用隨身碟的朋友請自己找咕狗大神。

把刷BIOS工具 nvFlash.exe、cwsdpmi.exe、和改好的BIOS這三個檔案放進磁片裡，主機版BIOS設由軟碟機開機。

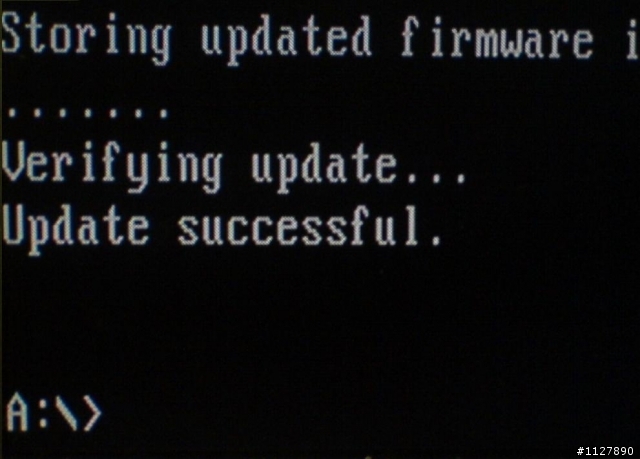

用磁片開機後輸入指令 NVFLASH -4 -5 -6 XXXX.ROM 開始刷。 (XXXX是剛剛你自訂的BIOS名)


中間會要你再確認一次，是按Y，按任意鍵為否。


等你的鍵盤從霹靂車變回鍵盤的時候，嘿老哥！可以重啟進桌面了！

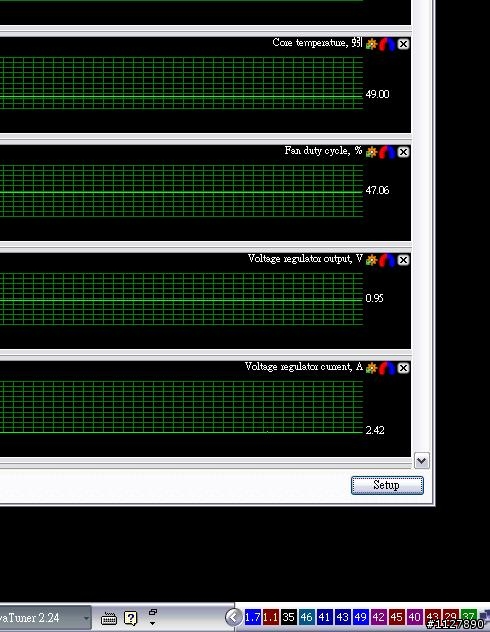

完工之後來測試一下成果，待機溫度49，待機電壓0.95V 電流值只有極低的2.24A 待機耗電。


和先前比較。

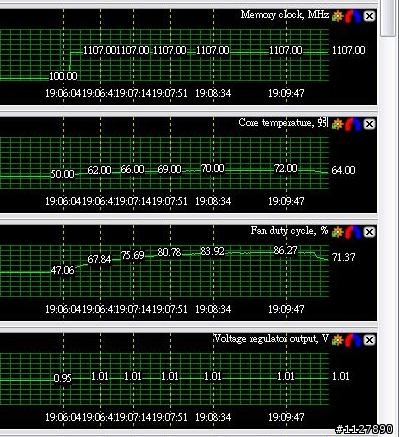

燒FurMark前3分鐘的溫度&轉速關係圖。



FurMark 燒15分鐘極端折磨模式 最高72度 風扇最高88% 室溫29度 關側版

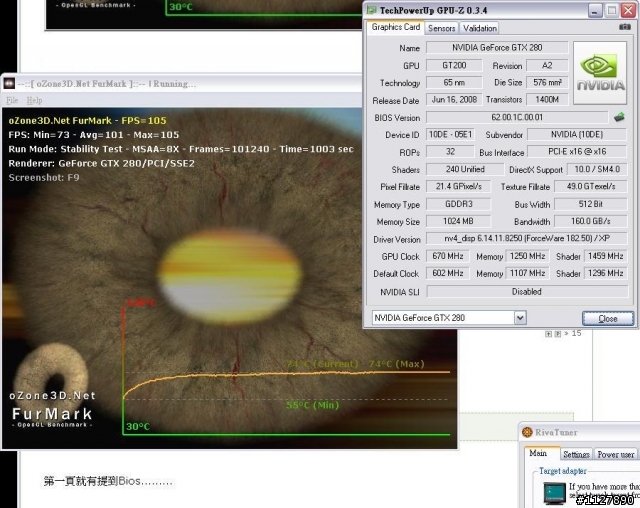

oc 670 1458 1250 最高74度 風扇最高來到91% 一樣室溫29度 關側版
好在機殼隔音還可以，再上去整台電腦就要起飛啦...

不過實際玩遊戲溫度都在70度以內 風扇65~80%

Crysis Warhead第一關逛半小時，RivaTuner即時監控溫度66度 風扇轉速74.91% 消耗電流值46.0A

跑山豬交一下功課，3DMark06預設未優化，電壓1.01V　OC 700 1459 1250 。


GTX280和GTX260+OC PK一下惡魔獵人4，2560X1024 全Super High 16XQ AA　圖太大還要用裁的。

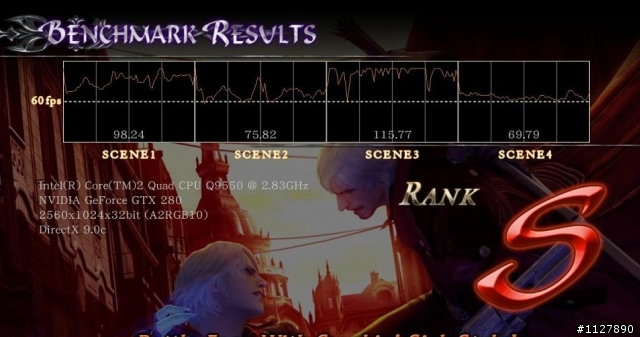

GTX280預設

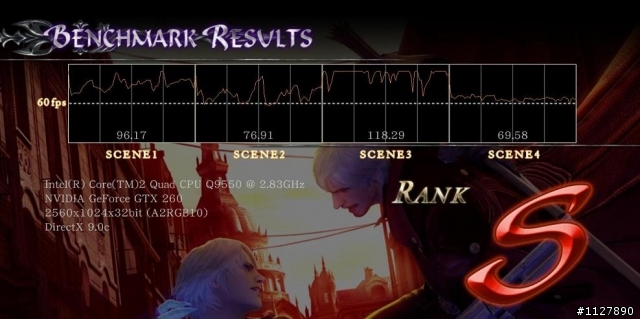

GTX260預設


260+超到670 1458 1200追到280預設


最後附上原廠及優化後的BIOS單獨下載 有需要請服用。GTX280SP
終於打完...長長一篇就到這裡收工啦，為什麼說LAG很大? 因為我已經這樣使用兩星期了謝謝收看。
