billq wrote:通常人不是問題 機殼廠也不是問題 有問題的是顯卡廠
不覺得最大的問題是人嗎
連接埠開孔位置貼在PCIE擋板邊緣 而不是居中
導致連接埠位置機殼PCIE槽的邊緣 線材頭被PCIE間的機殼隔板擋住 無法完整插入
搞得使用者要切開機殼隔間 或線材削塑膠頭
原因
「公版料件」
無法調整高低位置 連接埠開孔只能貼在機殼PCIE槽的邊緣 無法居中

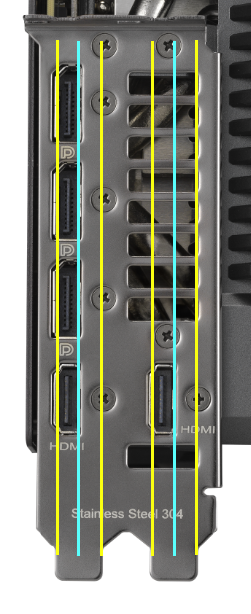

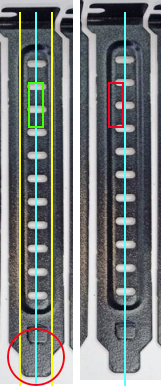

黃線內是可開孔位置
藍線是中線
紅圈是PCI擋板卡榫
左邊綠色方框就是連接埠位置居中
右邊紅色方框就是連接埠位置沒有居中 貼在機殼PCIE隔間
顯示卡即便多槽 每個擋板間的連接埠開孔也都要在黃線範圍內居中
簡單講
開孔要做在圖中PCI擋板那個浮凸範圍內 居中位置
------------------------
現實卡廠
有哪個連接埠開孔在PCI擋板的居中位置了？
然後這居中問題
從有顯卡(PCIE插槽)開始 持續至今
30幾年 顯卡(PCIE插槽)完全沒有改善
管你最高階4090或亮機卡(或其他PCIE卡) 都有這情況

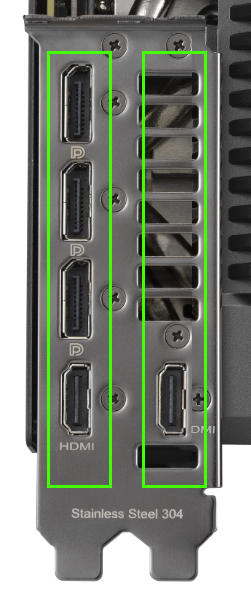

綠框 機殼PCI擋板開孔
左邊 原顯卡擋板連接埠開孔位置 都沒有開在擋板正中央
右邊 經過"修圖" 把開孔位置右移到"居中"的「示意圖」
做成右邊 開孔居中 不就什麼問題都沒有了
