devis592 wrote:
入手4090了沒，先(恕刪)
這卡可不是EVGA
，去年EVGA顯示卡玩遊戲燒毀‧說換就換一點都不囉嗦‧
其他間負責的態度會這麼乾脆嗎?
現在這問題如果是NVIDIA老黃的接頭出問題，老黃要不要出來負一下責任‧
，這黑科技有點掉漆，坐等看戲
edhibgu wrote:
依據電學基礎理論功率(恕刪)
這些都是理論.
實際上 消費者在使用的時候.
各種接點/轉折 都會有"弱點"(電阻特別大的地方).
工程上安全可靠的供電線路. 對於走線 接點 都有一定的安全規範.
但不可能在PC上要求這樣做.
8PIN 150W. 有3組(6條線) 是實際在供電.
這是行之有年 安全的作法.
12VHPWR (最大600W). 實際在供電的線 卻只有6組(12條線).
等於每條線 每個接點. 承受的電流就是加倍了.
如果真的跑到滿載. 每條線是超過8安培.
事實證明. 這風險已經超過了普通消費者能承受的限度.
一些不算罕見的安裝瑕疵. 都有燒毀的風險.
霉痢奸不倒 世界不會好
看來我就是那少數MSI的GeForce RTX 4090 GAMING X TRIO給的是1對3的
這應該還是要看BIOS裡寫的功率限制GAMING X TRIO是定450W所以就只給1對3的
SUPRIM 超龍應該就是給1對4的線了吧
edhibgu wrote:
也就是如果他一開始設計成原本方式，多條8PIN端子分流這樣，這個顯示卡也還可以接受。但是他把4個8PIN合併成12PIN，我是不知道他們有什麼黑科技啦~不過在我的電子常識看來，不太合理，一開始我也覺得怪怪的設計，想說他們是有什麼黑科技可以解決線徑問題，結果現在出包，這黑科技有點掉漆，坐等看戲
50A/12路=每路4A
就算是10路,每路也才到5A
而6pin PCI-E供电头每路最高能承受的电流可以到8A:
https://gcctech.org/cec/powersupply/All%20about%20the%20various%20PC%20power%20supply%20cables%20and%20connectors.htm#atx12v4
回jjx874:
你說這接頭有8A規範，文章上面是寫7A，但是就算是真的有7A，但轉接頭把4個8PIN PCI接頭並聯成12PIN，理論上我看畫面設計，接頭端子沒有加大銅柱大小，所以在端子部分應該是沒有達到50A的能力。
也就是假設你說全部端子是+12，12路，那每個端子就是4.16A，大概可以使用0.7的線材沒錯，但問題就是負極部分，負極應該也要能夠有50A的通道可以供應，不然會發燙才對
而這圖片畫面上的端子，上方黃色為正極12V，下方為接地，每個端子都是有作用，可以當作分流供應+12V，而轉接頭明顯並聯的感覺。我個人是感覺很有問題。歡迎討論。
你有沒有12VHPWR 的正版規範端子圖?這樣大家可以更了解設計問題。
而且你說的全部+12?12路?你資料正確嗎?
edhibgu wrote:
回jjx874: 你(恕刪)
https://www.techpowerup.com/287682/pcie-gen5-12vhpwr-connector-to-deliver-up-to-600-watts-of-power-for-next-generation-graphics-cards
The new 12VHPWR connector should work exclusively with PCIe Gen5 graphics cards and not be backward compatible with anything else. It is said to replace three standard 8-pin power connectors found on some high-end graphics cards and will likely result in power supply manufacturers adopting the new standard. The official PCI-SIG specification defines each pin capable of sustaining up to 9.2 Amps, translating to a total of 55.2 Amps at 12 Volts. Theoretically, this translates to 662 Watts; however, Igor's Lab notes that the connector is limited to 600 Watts. Additionally, the 12VHPWR connector power pins have a 3.00 mm pitch, while the contacts in a legacy 2×3 (6-pin) and 2×4 (8-pin) connector lie on a larger 4.20 mm pitch.
12针,6路供电,接头每路电流上限9.2A

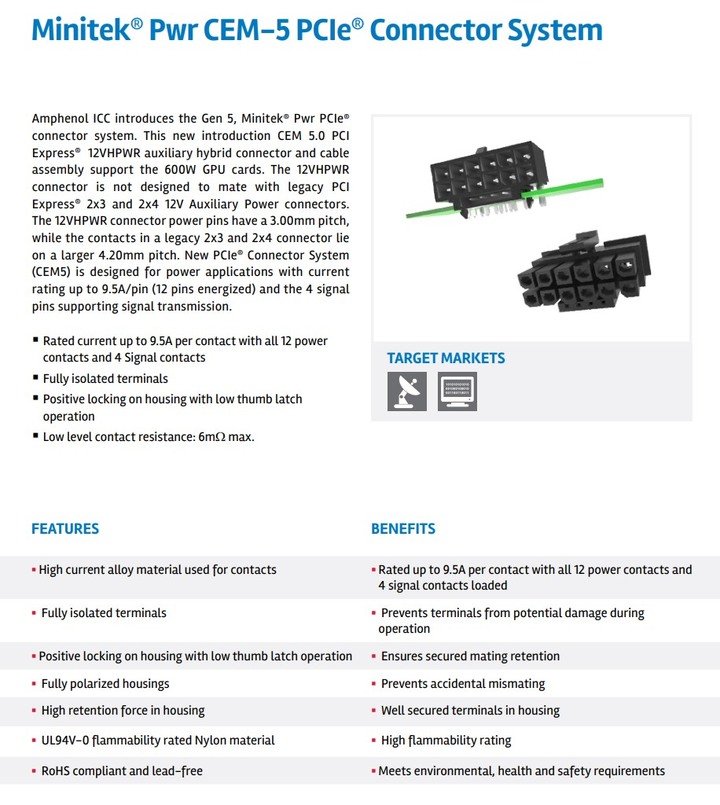

厂商页面:
https://www.amphenol-cs.com/product-series/minitek-pwr-cem-5-pcie.html
里面写每路电流上限9.5A
电线规格:
16awg传输9.5A也没问题
这玩意烧了应该先排除电源的问题,电源性能不行导致高功率运行下电压到不了12v会引起电流过大烧接头
然后要排除显卡问题,是不是超过了600w在运行
接头设计规格有问题?这个要在大面积烧毁时才需要考虑的
