coolman12335 wrote:
沒事了AMD官方已...(恕刪)
怪的是 amd說 還有送驗證過 沒問題.
然後超抽200瓦 居然沒有任何燒mb的案例?
我該說是PCI-E規範的太保守
還是這些主機板製造商 都太op ,
coolman12335 wrote:
AMD官方都說沒問題了....

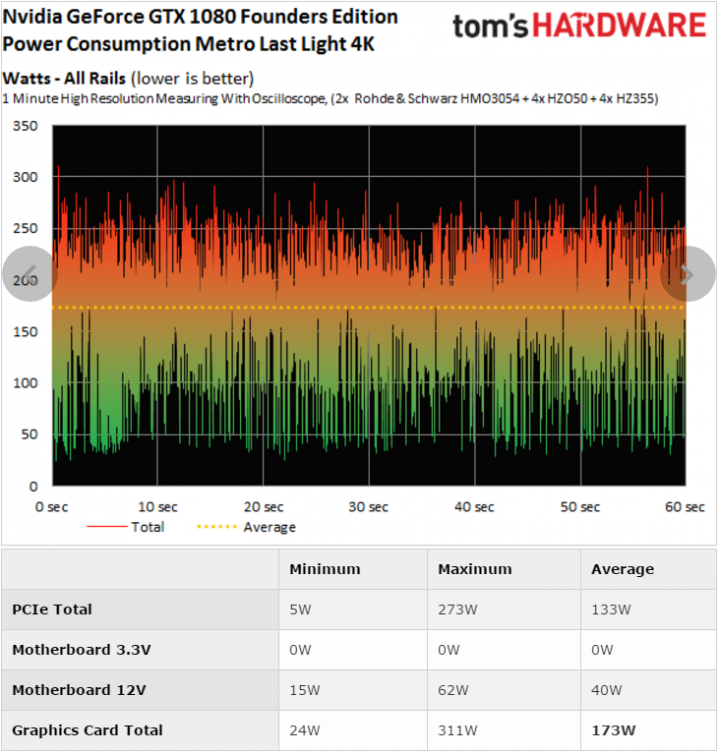

你看NV這張1080單8PIN設計峰值也上到300瓦怎麼就沒人擔心
我發現是您看不懂這個圖的意思。
這個圖的PCI-E是指從6pin或8pin或6+8或8+8之類的「顯示卡自己的供電」抽取的電量。
另外兩個motherboard才是顯示卡從主機板抽的電量。1080從主機板抽的電量，完全符合標準。
從8pin這類的電源拉，本來就可以拉比較多，也比較安全。
從PCI-E插頭中我們可以看到6pin中常見會有3黃3黑（其中第2pin可能為空），而8pin中常見3黃5黑（第2pin不為空），黃色為12V、而黑色則是地線，所以我們可以看到6pin將會有2組12V輸出，8pin則是提升為3組12V輸出。另外還需要考量到線材本身的負載電流能力，我們常見的規格有16（24A）、18（18A）、20（13A）、22（10A）AWG，AWG數字越大，能夠承受的電流就越低。
線材看完之後還必須要檢視接頭規格，PCI-E插頭我們稱之為Mini-Fit，其中又有分為多種規格，這邊就取2種常見的規格進行解釋。其中Mini-Fit Jr最大電流為9A，而Mini-Fit Plus HCS則是13A，差別在於可接受的線材不同，也就造就不同的限制，從圖中我們可以得到18AWG的線身在PCI-E 6pin與8pin中將能夠提供192W至360W的輸出能力，遠遠大於我們所認知的75W與150W，當然前提是你的電源供應器完全按照標準流程在製造。
這樣您了解了嗎？
這張圖是說，RX480尖峰從6pin抽取了142w的電力後，還從主機板抽了155w，且平均抽82w也大於主機板對PCI-E供電75w的規範。
尖峰抽155w的意思是，您的主機板PCI-E供電相關零件要品質很好也很耐操，不然輕則系統重啟，重則燒版或燒卡...
