自製S端子無法順利輸出TV OUT(決定另買顯示卡，再問最後一個問題)

rasan
個人積分：28分
文章編號：9643296

28分

樓主

2008-12-29 14:12

之前有發問過哪裡可以購買S端子，跑遍大台中還是找不到。所以只好買材料回來自己DIY了
但是發現DIY後的成品，接上主機板，會發生一些問題，所以麻煩大大們幫我看看是哪裡出了問題。
首先是我針對S端子的角伸焊接如下圖(S端子腳針定義圖來自維基百科)
自製S端子無法順利輸出TV OUT(決定另買顯示卡，再問最後一個問題)

再我認知裡，如果有接到電視的話，應該會出現一台電是一台電腦的畫面，可是目前只抓的到電腦螢幕而已。
自製S端子無法順利輸出TV OUT(決定另買顯示卡，再問最後一個問題)

請問我的腳針焊接是哪邊搞錯了嗎?謝謝!!

2008-12-29 14:12 發佈

文章關鍵字 S端子 TV OUT 問題顯示卡

程伯老師

程伯老師
個人積分：7385分
文章編號：9644106

7385分

2樓

2008-12-29 14:54

剛好我今天也在試TV OUT的東西
因為之前都是使用VGA D-SUB來連接電視
後來想試試用DVI的線來連接電視

當初我也是以為應該是可以同時輸出到電視
再從電視切換你要輸入的信號源
後來搞了好久把VGA的拔掉 DVI就正常了
另外還要看你電視的輸入頻率可以接受的範圍

所以你可以試試看電腦螢幕那一條先不接
單獨S端子做TV OUT看看是否正常

今天找時間我也試試我電腦S端子輸出
還有你說的S端子線應該買顯示卡都有送
不過好像S端子線好像還有分種類!?

tw159134

tw159134
個人積分：1340分
文章編號：9644356

1340分

3樓

2008-12-29 15:05

S端子在台中不會難買巴
電子材料行都有在賣
除非你要很長超過3米那種

不知道你自己做的長度多少?
搞不好是因為線太長
線材不夠好訊號衰減

gary4024

gary4024
個人積分：1671分
文章編號：9645537

1671分

4樓

2008-12-29 16:07

看你的線,應該是要從顯示卡上的插座,另外接s端子出來,不是單純的s端子線吧
試試先打開電視 ,轉到 s端子,再開pc 看看, 有些老卡,要先開電視才抓的到
更新顯示卡驅動程式.

要不然就先接av端子試看看能不能抓到電視

建議你用有線電視的cable當 av 線, 絕對不比 s端子差啦,一般的s端子線, 長距離就掛點了
我家的電漿就是這樣接的,10米長, 效果還不錯

rasan

rasan
個人積分：28分
文章編號：9646012

28分

樓主

2008-12-29 16:33

我這個是從主機板接出來的
我的主機板是青雲KM51PV(939)的版子
內建VGA及DVI接頭，但是S端子是選購的配件
我打電話去青雲問，他們說已經沒有存貨了
所以我只好自己DIY，所以想問問前輩們，我這樣的接法是不是正確?

其次，台中電子街，我已經挨家挨戶問過了，都沒有這種S端子的成品，所以只好自己DIY，不過有看到一間電子材料店，它的S端子與我圖片中的S端子外觀一模一樣，也有擋板，但是接頭是6個洞的，而我的電視S端子接頭是4個洞的，請問這可以混用嗎?

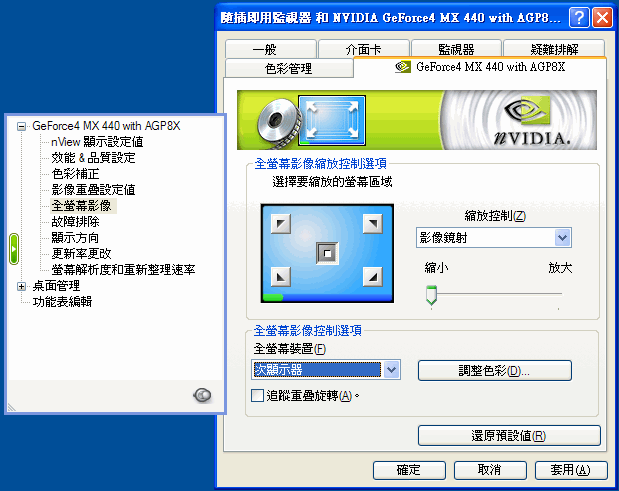

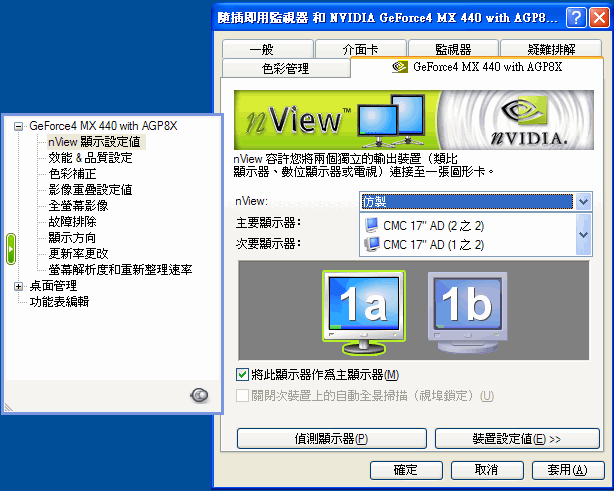

另外，謝謝0926414414大的回覆，但我用TV-OUT的用處主要是要使用JETKTV給家母歡唱的，我的電腦螢幕是點歌機，而電視螢幕則是歡唱畫面，所以必須兩個畫面同時使用，而電視畫面必須為全螢幕，所以你說的單存電腦螢幕與電視螢幕間的切換可能不太一樣。我想要的功能應該是下圖的效果。
借用JETTER大的圖片如下

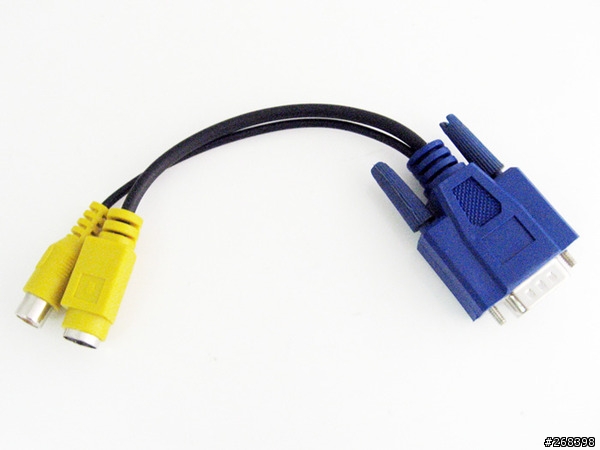

最後，問一個蠢問題，如果我不用S端子了，我的電腦螢幕用dvi，而電視螢幕用vgs轉s端子(配件如下圖)，請問可以達到我要的結果嗎?謝謝

程伯老師

程伯老師
個人積分：7385分
文章編號：9647416

7385分

6樓

2008-12-29 17:52

原來是搞卡拉OK系統喔!那應該很好辦!
如果你的電視有VGA輸入的話就簡單很多
現在的顯示卡隨便找都可以找到雙螢幕輸出
這樣就可以同時輸出在LCD跟TV上

如果沒有辦法同時輸出的話
也有再賣一種VGA 1 IN 2 OUT的東西
像我自己在幫員工上電腦課的時候
如果不是使用到筆記型電腦
(大部分的筆記型電腦都有VGA輸出)
我就搭配一台分配器..這樣我在操作PC的同時
也可以秀在大電視上面...

另外我也拿來應用在監控上面
監控伺服器同時輸出到保安室的螢幕上

因為之前給他們電腦做遠端連線監看
發現都拿來玩而且偶爾電腦連線故障就看不到了
改成只有一台螢幕就單純很多..

k2

k2
個人積分：81分
文章編號：9651678

81分

7樓

2008-12-29 22:29

你自己貼的圖，S端子是C，Y，C-GND，Y-GND。
直接照那四條線接就好，為何又沒事接一個PB？
還有注意一下，接頭圖是公頭或母頭，兩種接點剛好左右相反。
如果害怕接錯，可以先接Y和Y-GND。這樣電視會只出現黑白的圖場訊號。
OK再加上C彩色訊號就是完整電視訊號。

rasan

rasan
個人積分：28分
文章編號：9652316

28分

樓主

2008-12-29 22:59

k2大，你的意思是指不要接PB的線嗎?
因為我不知道PB的用處，而主機板上腳針有一個PB，但是S端子定義圖上沒有PB，所以就把它接上去了。
只要接C，Y，Y-GND就好了嗎?

另外，我今天回來換上了青雲廠商的驅動程式，可以切換到S端子的電視了
但是只能單純做切換，也就是有電腦螢幕、電視螢幕只能出現一個，另一個就是一片漆黑
不能達要我要的功能，請問這是哪邊出了問題呢?
謝謝

givemeback

givemeback
個人積分：0分
文章編號：9653236

0分

9樓

2008-12-29 23:42

依照樓主的圖來看，我猜是雙輸出模式只能用VGA+DVI或是TV-OUT + DVI
不過這要問青雲的工程師會比較準
因為不曉得樓主的MOZO是以DVI還是VGA來接的

rasan

rasan
個人積分：28分
文章編號：9653686

28分

樓主

2008-12-30 0:05

我的MOZO是用VGA接的，當然也可以換成DVI去接MOZO
givemeback大，你說雙輸出模式只能用VGA+DVI或是TV-OUT + DVI
意思是我的電腦螢幕用dvi，而電視螢幕用vgs轉s端子，就可以達到雙螢幕的效果嗎?
