[顯卡]華碩ASUS AMD HD 7770 -DC-1GB-DDR5 V2 開箱評測

最近拿到了華碩的AMD-HD7770顯示卡，整理完後就來開箱，再小小測試效能一下~

目前看網路上的AMD HD7770開箱文都有缺些甚麼的感覺~

7770三個7有好運的感覺，主機板在配上Z77或H77，作業系統OS用Windows7
真的是好運連7(呵呵….







全名：ASUS HD7770-DC-1GD5 V2

來點介紹：
採用28nm(奈米製程AMD的GPU技術，AMD Eyefinity技術，將畫面延伸至多部顯示器，PCI-E 3.0技術比P CI-E 2.0多2倍頻寬，使 顯卡核心GPU – CPU 的傳輸速度更快。

是使用華碩『Direct CU單風扇雙熱導管散熱器』的版本，華碩GPU Tweak 智慧控溫(需安裝軟體狀態下)。



這是順發拿來的，正面有順發1年證明貼紙

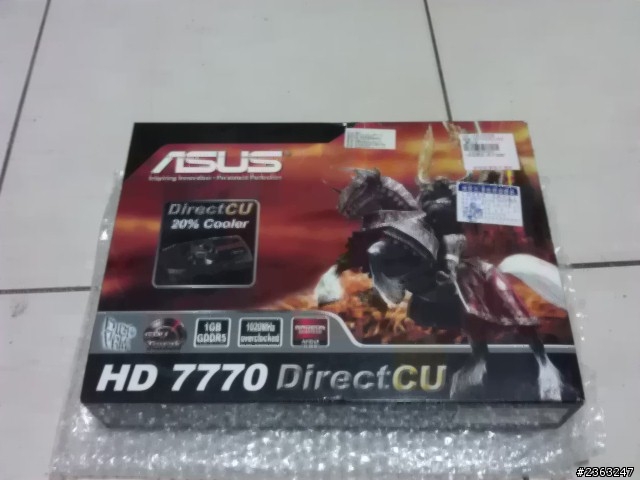

封面是ASUS中高階顯示卡慣例的騎士圖案，AMD是橘紅色配色

封面很明顯顯示了Direct CU散熱器增加20%散熱功率，頻率1020MHz、1GBDDR5記憶體

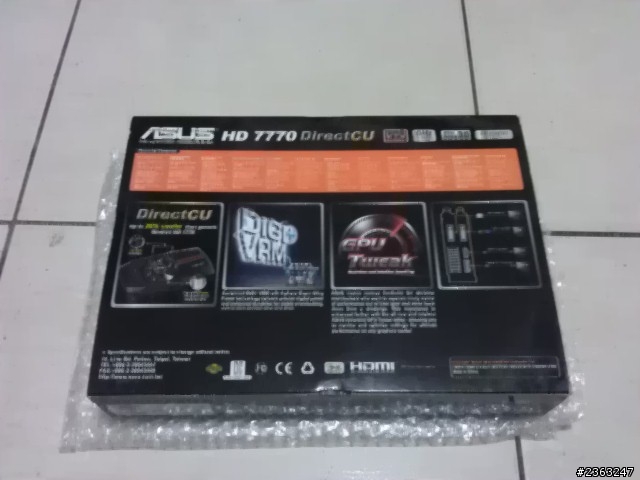

背面是多國語言簡單介紹，英語、法文、拉丁語、日語、繁體中文、簡體中文…
國外PC零件很常見像大賣場的排放方法，讓消費者可以像超市一樣拿起來看，外紙盒這些簡介可以讓顧客更了解這商品

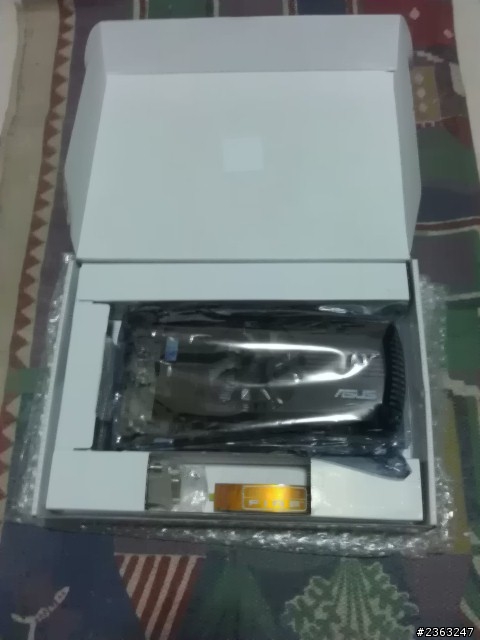

打開後是一抽屜方式，內紙盒為全白紙盒



開後7770顯示卡本體靜電袋包覆在中央
靜電袋被店員割開一小縫貼保固日期貼紙

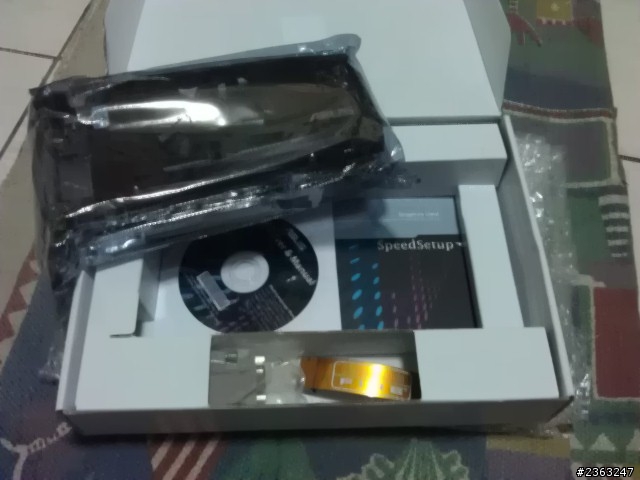

內容物：
AMD 7770 DC 顯示卡本體
華碩-驅動光碟一片
華碩-說明書一小本
DVI-D(影像+聲音4針孔)轉D-Sub(VGA)轉接頭一個
AMD的CrossFire交火排線(雙顯卡連接)一個

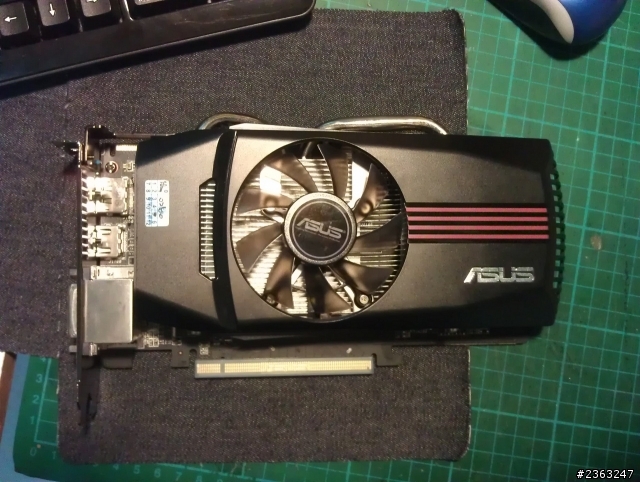

本體正面是長條的華碩Direct CU散熱器

這是單風扇的Direct CU散熱器，單7cm風扇，9葉鐮刀扇彎曲型，兩條銅熱導管

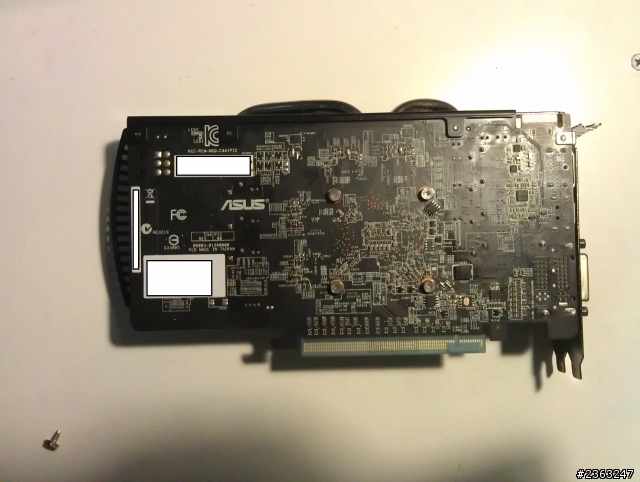

背面：
華碩是採用黑色面板




側面的6pin電源插孔

7770耗電和7750一樣平均只有80w，350w的Power(PSU)也可以用，真是張省電好卡，AMD這一世代越來越省電了~
效能還是中階，市面上的新單機遊戲都可以開全效能了！

----------------------------我是分界線------------------------------------

拆開螺絲看散熱器下面：

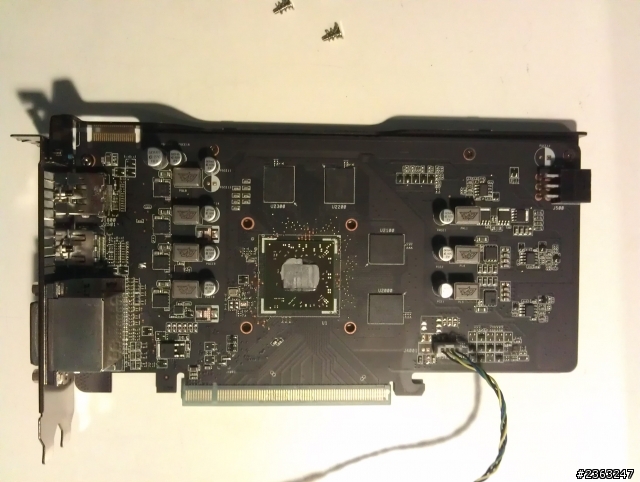

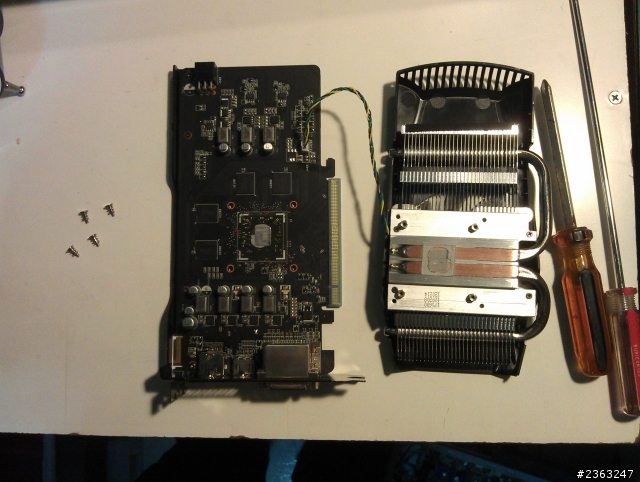

拆開全景，真是美妙的風景阿~~



DDR5記憶體晶片4個，共1G

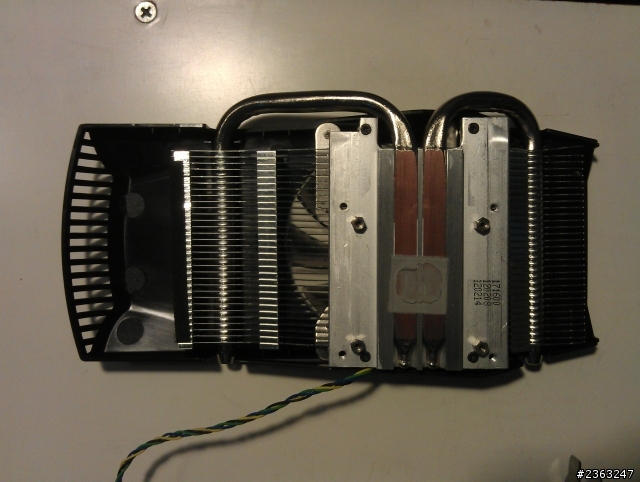

使用兩條銅質熱導管，都U型，外部鍍上銀色鋁增加散熱



兩個熱導管皆有接觸到顯示晶片，不像之前說的只接觸到一條，那應該是測試版試用品

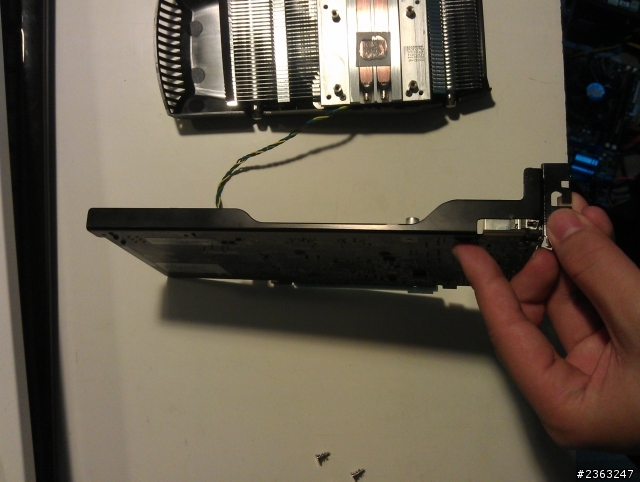

側面看到華碩專屬的L型『防撞彎條』設計，鎖住顯示卡PCB面板和I/O鐵板防止顯卡因散熱器太重而彎曲

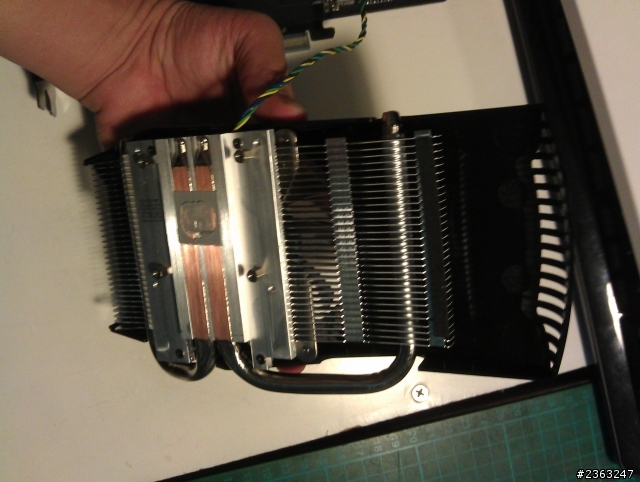

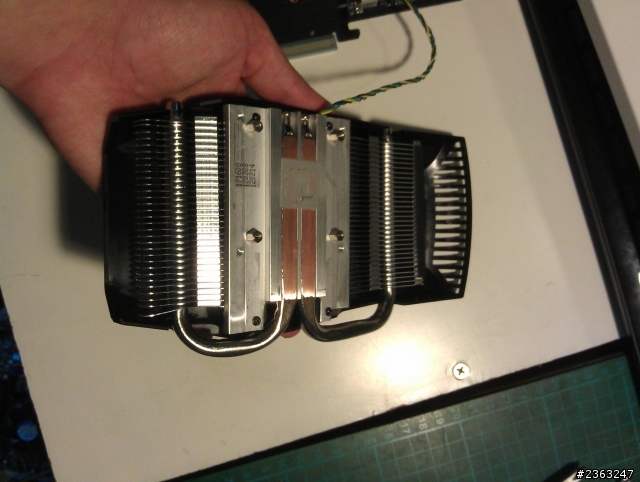

散熱片面積非常長，延伸到顯卡尾端，來幾張散熱器特寫：

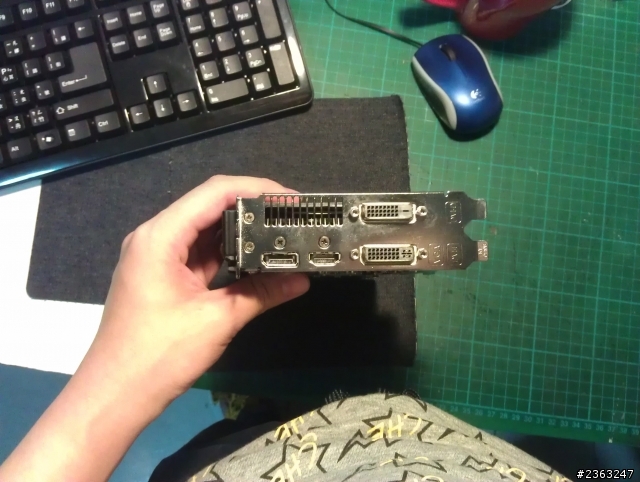

I/O輸出接孔：



這是V2版本，有兩個DVI孔、一個HDMI、一個DisplayPort，支援4螢幕輸出
DVI是一個DVI-D(影像+聲音4針孔)、一個DVI-I(單影像)
占兩個檔板及PCI-E孔大小

V1版本是依照公版的DVI*1、mini HDMI*1、mini DisplayPort*2
最近華碩對旗下AMF中高階顯卡做V2版本新生產的產品線更換，主要是影像輸出孔和散熱器的改變
「Direct CU II雙風扇版本」的高階顯卡散熱器改版比較大
DisplayPort並不普及，現在LCD液晶顯示器有DisplayPort孔的也不多(台灣也幾乎沒人賣)，一般還是需要使用轉接頭，反觀DVI連小尺吋螢幕都普及了，這樣反而方便

----------------------------我是分界線------------------------------------

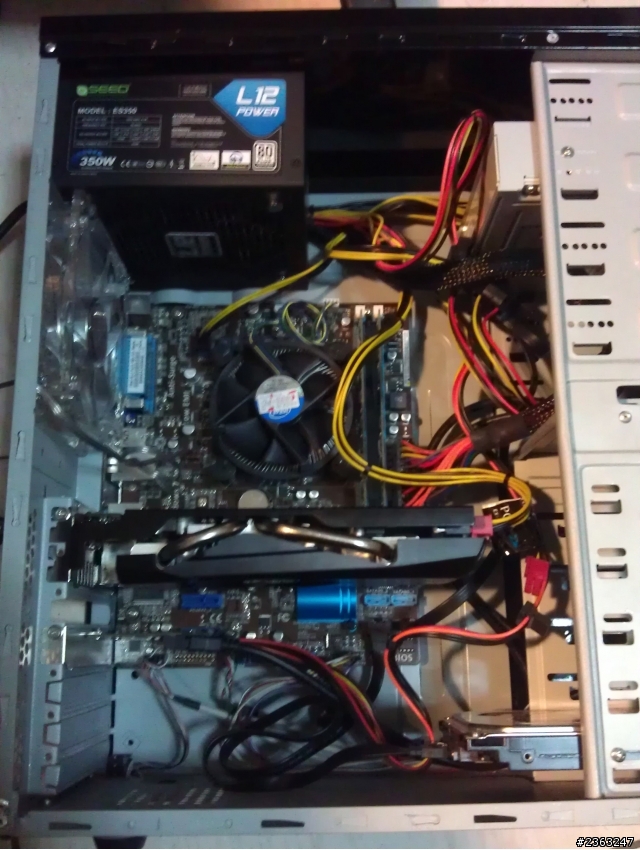

上機照：
側面很明顯看得到兩根熱導管(=w=

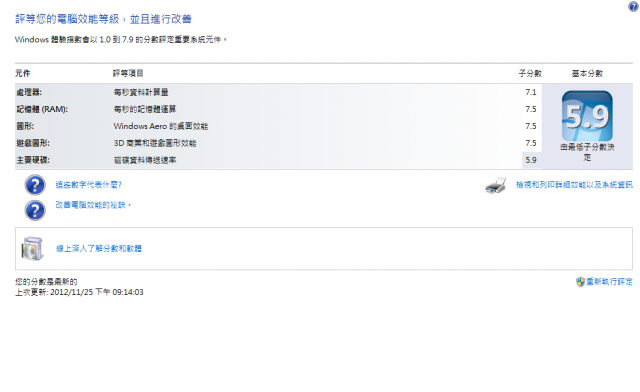

Windos平測分數：

共1~8分 ->7.5分

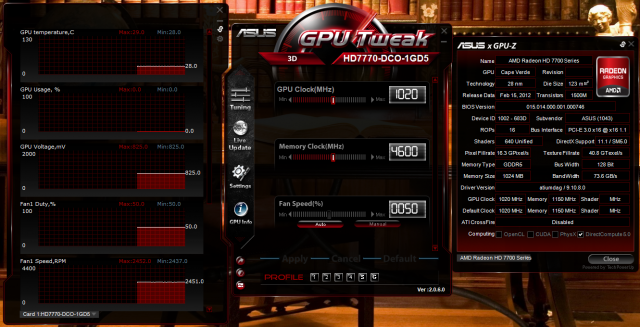

華碩GPU軟體：

共有效能控制器、效能監視器(左)、華碩的GPU-Z

在沒有多用機殼風扇散熱的情況下：
華碩GPU Tweak 風扇智慧控溫模式下，平常都維持在50%轉速位置，2500轉左右(7cm鐮刀)，溫度28度



Fan調整為10%顯示卡溫度34~33度，50%降到28~31度




----------------------------我是分界線------------------------------------


再來就是測效能了

手邊目前只有i3平台，就這樣測試。

測試平台：
CPU：intel i3-2100 (3.1GHz)
主機板：ASUS H61 LX PLUS (M-ATX)
記憶體：創建DDR3-1333 4G*2
硬碟：Seateget 500G
VGA：ASUS 7770-DC-1GD5
PSU：種子SEED L12 350W 80+白牌


未超頻狀態下：
目前測試未超頻的效能為主。

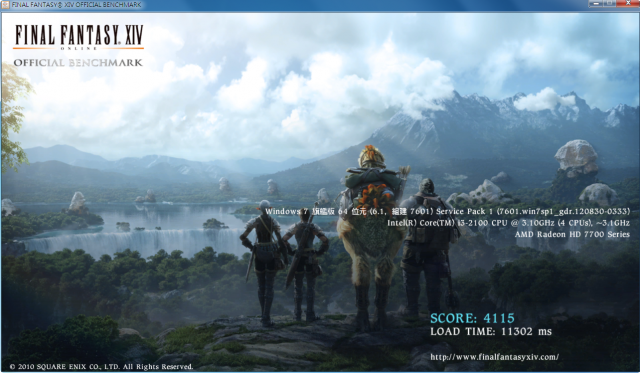

Final Fantay XIV測試

AMD驅動版本12.11Beta6

720p Low時：4115分

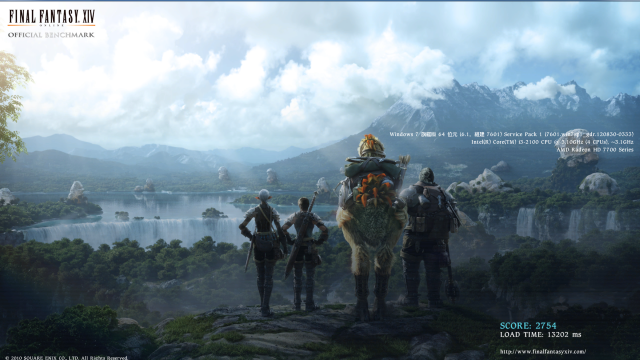

1080p High時：2754分



FF14官方標準
依照官方8個效能分級制度，
超過8000分是Extremely High（極高）、
5500～7999分是Very High（非常高）、
4500～7999分是High（高）、
3000～4499分是Fairly High（相當高）、
2500～2999分是Standard（標準）、
2000～2499分是Slightly Low（略低）、
1500～1999分是Low（低）、
最後低於1500分則是Insufficient（不足）。

官方表示，若分數不到1500分表示動作困難，要到普通順暢的標準分數則要超過2500分。

_________________________________________________________

比較：AMD HD6850 1080p約是3500左右，720p則是4500分


可能是i3拉低了一點效能分數，若用i5進行中層級的測試分數應該還可以漲200多分

而這次配合i3-2100測出這樣的意外成績，其實還不錯！~

華碩原光碟附的驅動版本8.95分數和現在AMD最新驅動12.10(正式版)版本720p差200多分，1080p時差400分左右，驅動差距真是太明顯了，未來更新驅動應該預期可以到達AMD6850的分數


3DMark11：之後有機會再補上


評語：

AMD HD 7770，效能是中階中的高位，7700系列之冠，要求配備的遊戲也幾乎都可以全開效能，像暗黑破壞神3、星海爭霸II、低到LOL都可以全開，分數也不錯，耗電量是80w的怪物級省電，也可以CF交火，不愧是評為現在價位CP值超高的板子之一，在它上面就已經是7850、660等(業界細分為中高階)，再上面就是超頻為主力的板子了，只有像戲稱為效能卷軸的『上古卷軸5-無界天際』這種超吃記憶體(還真的是” 無界天際”)的遊戲需要用3GB、4GB頂級顯卡來側以外，一般效能單機─像刺客教條3、暗黑3、星海II插入7770完全OK！

AMD有要HD7770取代上一世代6850的效能定位，現在只差約200~400分效能分數，未來驅動再一、兩版改好就有6850等級的效能，以低耗電量(還是要接6pin)、中高級的效能，實在是一般人值得買的卡！


謝謝各位觀看到這裡~
