Promise SmartStor NS4300N 拆機教學

小苦工從小就有個壞習慣，東西到我手上，大概都會被我拆開，這習慣一直沒改過來，所以不管是測試品還是自己敗家的3C產品，一到我手上，多半都會被脫光衣服拍拍照，做個記錄言就一翻，當然NS4300N也不例外囉，其實NS4300N在我手中可以算是撐很久沒被我拆的，原因無他，就是下面這張照片～星形螺絲外加中間突出，星形板手小苦工也是有一整套，不過中間那個凸起，就讓小苦工的那一套星形板手英雄無用武之地啊～


但～小苦工當然不會這樣就算了，某天就到台南某知名電子材料行，找到一套特別標示XXH的星形板手回來，那個H就是專門對付這類型的螺絲的～
接下來就靠下面這隻Size相符的星形板手來支解NS4300N了


首先，先把HD都抽出來


抽出HD後的樣子


可以看出有兩個方向有電路版

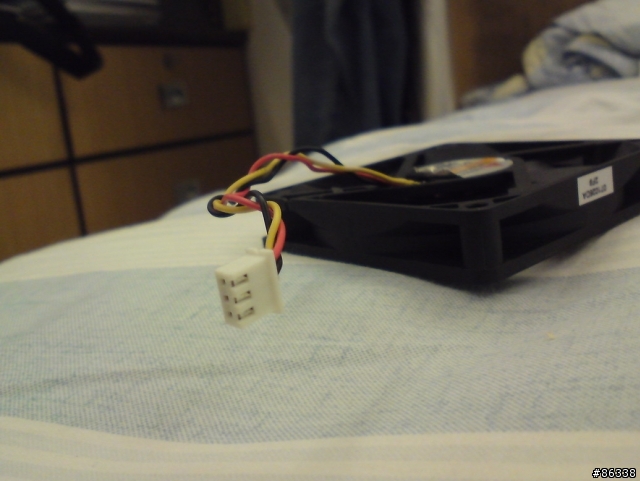

接著把NS4300N後方的星形螺絲都卸掉，就可以把後殼給取下了，有NS4300N的使用者反應風扇太吵～拆到這邊就能把風扇給處理掉了，不用擔心保固問題～

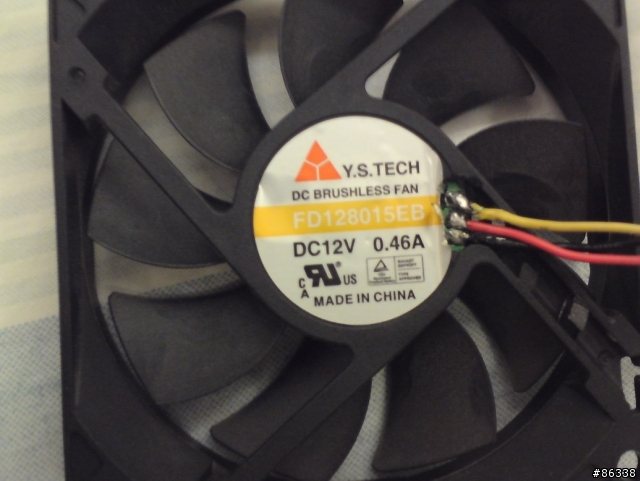

用料不夠好的風扇，有空我也要把他換掉～不然每次離開辦公室時大概都聽的到風扇聲。


接著看到後殼內部的電路版，其實是一個轉接卡，插在另一方向的主版上，將轉接卡上的螺絲都卸下後，就可以把轉接卡取下。


PCI SATA介面轉接卡。


接著把機器翻過來，在這張照片中下方也有一顆星形螺絲，要拆側殼也要把它卸下（老實說我不是很確定這顆要不要拆，老了，記憶力變差了）


側殼拆下後就露出主版了，這應該是主版的背面，大部分都是一些被動元件，最下方有標示MIT，拆到這啥重點都還沒看到～當然不能滿足小苦工的求知慾囉，拿起起子繼續拆～


主版拆下後就看到ATX的Power Connector


主版的正面～終於露出廬山真面目了。


男主角～Freescale的MPC8343處理器，主要是用來跑FreeBSD或是精簡的Linux，NS4300N好像是Linux～


女主角～Promise PDC40719 SATA RAID晶片。基本上Promise的RAID產品市佔率還滿高的，價位不會太高，穩定性也不錯，算是C/P好的選擇，因此這顆晶片似乎還不陌生，小苦工的Server裡裝的RAID卡好像也是這個晶片。


男配角～NEC D720102GC USB 2.0控制晶片，NS4300透過這顆晶片來連接USB裝置，ex：印表機、USB HD、USB UPS～


女配角～ELPIDA爾必達的RAM，NS4300N用料還不錯喔


SATA HD指示雙色LED燈


ATX Power Connector以及 Power Switch


USB孔及RJ45網路孔


人去樓空的機殼～僅剩下ATX Power在上面，看起來好像跟一般準系統用的小Power差不多，萬一掛點時，應該還有得更換～


以上就是Promise SmartStor N4300N的拆機教學，老實說，跟一些NB或手機比起來，這個好拆多了，會在小苦工手上襟持那麼久沒被扒光，完全是拜那特殊的星形螺絲所賜～我想大部分的人應該不需要拆到這地步，也沒小苦工這樣的壞習慣，不過把後殼拆下，換一個安靜的風扇可能會是大部分的NS4300N的使用者想做的～這邊也建議Promise，希望這一點在新產品上能夠有所改善，如果在安靜的環境中，不關機的NAS風扇太吵真的不是一件好事啊～
