作者: abian (abian) 站內: nb-shopping
標題: Re: [問題] 請問IBM X41能用的固態硬碟
時間: Sat Jul 11 10:29:03 2009
筆電1.8"的硬碟，通常有下列幾種 (以下不分傳統硬碟與SSD，只講接頭)
1.44pin 公頭
http://homepage2.nifty.com/emotom/x40/c4k40-40+20b.jpg
2.50pin 母頭(少見)
http://tinyurl.com/5r3j34
3.40pin zif(ce) or lif介面
http://32.sarutek.com/zif-lif-info/ziflif/hitachi_zif.jpg

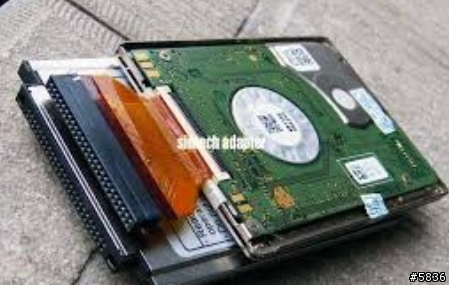

=> link fail 應該是下面圖吧
要接一片薄薄的軟排線(還要注意軟排線的厚度)連接到電腦
ZIF 都是早期使用IDE界面, IDE 遠比後來SATA 慢很多, 那年代還分 ATA66 ATA100
ATA133 .. 不知道有沒更上去? 因為PARALLE 要一次多條線間會發生 clock SKEW .
後來高速都改使用 SERIAL 類似 USB 方式單線
2.5G -> 5G -> 10G bps .. 一次一條線可以說使用 differential mode 方式增加抗noise

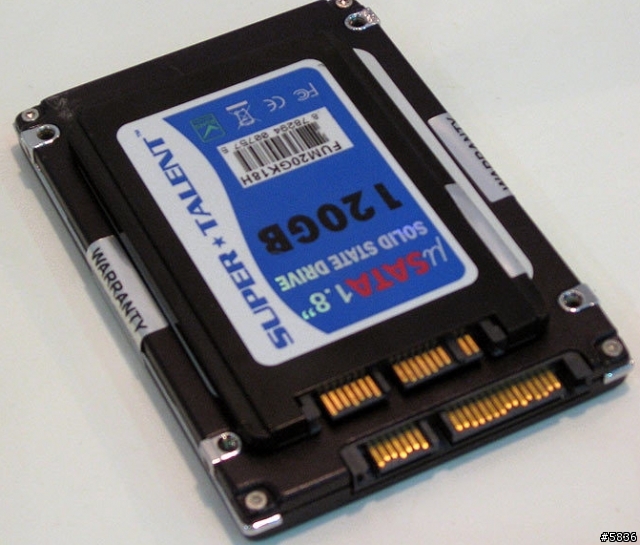

4.16pin micro SATA
http://tinyurl.com/mhro6h (上面那塊)
5.搭配轉接版，轉到該筆電要吃的介面
到網拍用關鍵字 轉/轉卡/轉接 1.8/SSD/pata/ide/cf/zif/44pin/50pin...等各種轉卡
ex:利用CF(CompactFlash)記憶卡，搭配轉卡，變成偽SSD
要注意有無支援FIX MODE模式，以及卡片的速度不能太慢及跑UMDA_?
再來SSD分
S-ATA
桌機都使用 SATA 有不同速度 SATA2 SATA3 ..

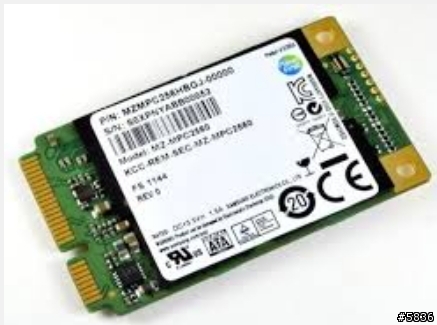

mSATA .接頭會更小的 SATA
m2 有些平板或許會使用 ??
eMMC 就是CHIP 焊死在平板和手機上, 如果壞了就麻煩 ..
INTEL Z37xx 好像拿掉了SATA 功能只有使用 eMMC , 一般來說SSD 會可以多顆併連使用 FLASH CHIP
所以 SSD 一般會比 eMMC 快, 但是 eMMC 把 control + flash chip 合併封, 有人說可靠度會高些?
