[第2篇] SATA CABLE 真的是消耗品，注意CONNECTOR的形變狀況

eanck
個人積分：6718分
文章編號：33634874

6718分

樓主

2012-02-02 20:47

2年前，我發文SATA線的品質很重要，用爛貨會引起不必要的麻煩

當時我換上一批 AMPHENOL 的SATA CABLE(無鐵扣)，本以為從此可高枕無憂，
沒想到在21個月後的今天又發生相同的情況，
真正原因是CONNECTOR的塑膠接口處膨脹變形，
導致夾合力道變小，讓金手指接觸不確實。

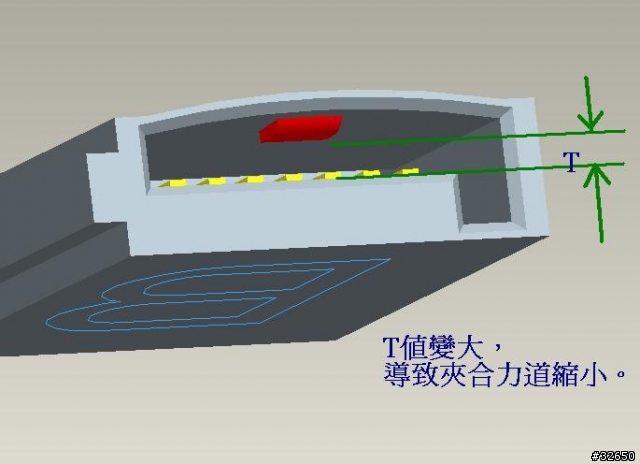

3D示意圖:
[第2篇] SATA CABLE 真的是消耗品，注意CONNECTOR的形變狀況

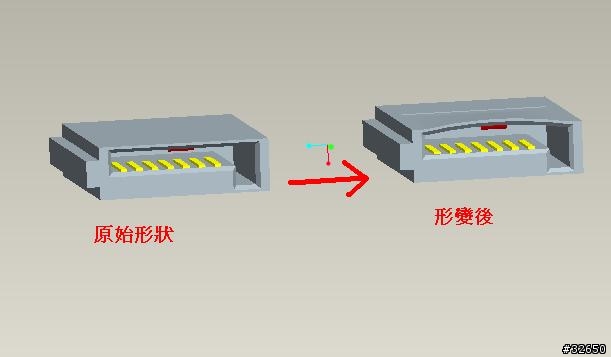

實際比較，下方為全新未使用過的CONNECTOR，上方為使用21個月的CONNECTOR
[第2篇] SATA CABLE 真的是消耗品，注意CONNECTOR的形變狀況

平常都在看10~30條的干涉量，
像這種50條這麼大的形變量，又在卡合關鍵處，因此要察覺不難。

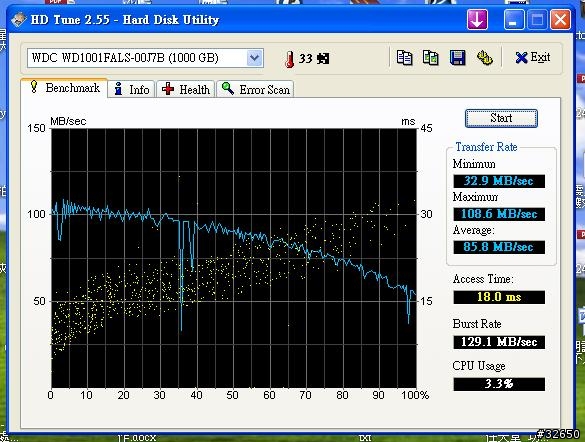

傳輸速率圖: (發病時)
[第2篇] SATA CABLE 真的是消耗品，注意CONNECTOR的形變狀況

換線之後就恢復正常了: (為了靜音，AAM 調 128，犧牲約20%效能。)
[第2篇] SATA CABLE 真的是消耗品，注意CONNECTOR的形變狀況

2012-02-02 20:47 發佈

文章關鍵字 SATA CABLE Connector 形變狀況消耗品

eanck

eanck
個人積分：6718分
文章編號：33634896

6718分

樓主

2012-02-02 20:48

這次SATA CABLE的使用時間雖比上次M.B.附的SATA CABLE(有鐵扣)長很多，
上次是使用快1年就開始出問題，
但是這次情況不太一樣，HDD一出問題，SATA CABLE怎麼插拔都沒用，
最後發現差異的關鍵是『有無鐵扣』。

---------------------------
『有金屬扣的接頭結構』:
沒有紅色的凸點，密合度只能用『工差』去控制。
CONNECTOR公頭、母頭2邊的干涉量如果過少或是沒有，
就會很鬆。
"金屬扣"只能不讓接頭滑出，不代表金手指接觸確實。

形變方面:一樣會膨脹，由於沒有下圖中的凸點結構，所以形變程度比較小，
但2種結構的夾持力道最終還是會衰減到相同程度，時間問題而已。

---------------------------
『無金屬扣的接頭結構』:

利用紅色的凸點造成干涉，增加摩擦力與夾持力道，
這就是大家為何會以為無鐵扣的CONNECTOR比較緊的原因。
但形變量會隨時間而變大，

變形的原因:
[1]傳輸時產生的『熱』
[2]干涉造成向外推擠的『壓力』

---------------------------

『為什麼會這麼不耐用呢?! 』
各位可拿游標卡尺，量一下connector上緣有多厚，
壁厚只約0.5mm，連0.1公分都沒有!
難怪容易形變。
電腦裡空間有這麼擠嗎? 連放0.1公分的裕度都沒有?
當初制定這規格根本就是陰謀，讓消費者定期換線，圖利線材原料的相關製造商，
罔顧環境汙染問題。

不僅是SATA CABLE ，連psu上的SATA connector也一樣，
所以將來SATA 裝置有問題時，記得『連PSU上的SATA connector一起檢查』。

========================

話說我的好幾篇文章都被他人拿去轉貼，多數都不註明出處或作者，
尤其是大陸人，
搞的好像是他們寫的一樣，實在是令人不悅。

========================

訊號的乾淨程度與抗電磁干擾的能力可以視作半永久性，
因為被絕緣材包覆在內是很難因氧化而損壞的。

但是每1~2年就因為接頭不耐用而丟掉個幾條，真得是很令人討厭，
重點不是在錢，
而是台灣的回收管道太少又不明確，
想偷懶送交焚化會造成環境汙染。

※所謂的環保材質，不是完全無汙染，
是指可以回收，或燃燒產生的有毒物質量合乎法規，
而法規的標準.......就看立法者的專業和良心了。

低成本的線材，根本不會用環保材質，
而『更低成本』的黑心線材甚至混雜有害物質，
摸到這個種線材，我認為不用過度擔心，一般人一年又摸沒幾分鐘；
反而應注意傳輸品質如何。

以上是我在設計電子產品時，線材打樣的部分心得。

lolinyu

lolinyu
個人積分：1015分
文章編號：33638886

1015分

3樓

2012-02-02 23:48

AMPHENOL黑色的SATA線本來就沒有說很好
我壞了好幾條
線頭彎的角度大點就壞了
反而主機板附的都沒事

港都小魚丸

港都小魚丸
個人積分：169分
文章編號：33641815

169分

4樓

2012-02-03 4:30

eanck wrote:
2年前，我發文SAT...(恕刪)

~~~樓主的文章確實讓我受用無窮~~~

ㄍㄢ ˋ ㄉㄜˊㄏㄠˇ

supermaxfight

supermaxfight
個人積分：68分
文章編號：33645475

68分

5樓

2012-02-03 10:48

剛剛去詢問連接器專業人員
他說變形是正常的現象
我聽了之後也只能
我們只能想辦法去降低硬碟溫度
我出的機器前面一定有風扇往硬碟吹

而且溫度也不一定是造成connector變形的主因

eanck

eanck
個人積分：6718分
文章編號：33649328

6718分

樓主

2012-02-03 13:34

supermaxfight wrote:
我們只能想辦法去降低硬碟溫度
我出的機器前面一定有風扇往硬碟吹
而且溫度也不一定是造成connector變形的主因

溫度不是主因，只是輔助變形。

如果你對塑膠的特性夠了解，
就會知道是『長時間向外推擠的壓力』，
而形變的速度還和塑膠壁厚有關，成反比。

這是結構太弱的問題，
所以你刻意強化散熱也沒多大作用。

白字號

白字號
個人積分：64分
文章編號：33676948

64分

7樓

2012-02-04 18:37

eanck wrote:
溫度不是主因，只是輔...(恕刪)

請問有推薦的SATA CABLE嗎?
看到您這篇文章不禁懷疑我偶發全系統效能低落(此時硬碟燈狂閃)問題是不是線才造成的了

kaworu.liu

kaworu.liu
個人積分：2828分
文章編號：33677283

2828分

8樓

2012-02-04 19:03

supermaxfight wrote:
剛剛去詢問連接器專業...(恕刪)

其實有研究知道溫度要大到讓塑膠變形很難..(那些都耐溫70以上)
主因還是工差...好的線材不用金屬扣照樣緊到可以拿SATA線釣硬碟..
爛線有金屬扣還是照樣鬆垮垮.. 即使我工作使用 SATA線也不過一個月丟2-3條而已
(我一個小時拔插的量可能有些人好幾年都不會超過)

好吧我承認我都是拿SATA線釣住demo board省的他掉下桌子..XD

eanck

eanck
個人積分：6718分
文章編號：33677738

6718分

樓主

2012-02-04 19:39

kaworu.liu wrote:
其實有研究知道溫度要大到讓塑膠變形很難..(那些都耐溫70以上)

你這裡提出的是『融化溫度』，是急速形變，
和我提出的『溫度』的用意不同。

相同壓力下，不同溫度造成的形變速率不同，
CONNECTOR用的是熱熔塑膠，溫度愈高，形變愈快。

而『溫度的範圍』侷限在CONNECTOR公母端接觸點週遭。

james063

james063
個人積分：17分
文章編號：33677838

17分

10樓

2012-02-04 19:46

感謝版主
讓我救回了一顆硬碟
本來硬碟(副硬碟)在開機時會突然間自己開開關關的
然後就抓不到了
想說一定掛了
看到本文後
換了一條線就正常使用了

感恩啊 100分
