cd51642000 wrote:
POWER 通常有短路跳脫(再爛的機殼牌也有)，5V 12V 碰到 GND，都會熄火。
硬碟吃 5V、12V ，電流也低於 1A(上面標示的)，過載也不太可能。
假設過載、接觸不良，電源線溫度上升導致塑膠外皮燒掉而短路(DC部分)，POWER 應該會跳脫，除非是 AC 部分短路。
一旦POWER會短路跳脫，那會不會是硬碟電路板IC高溫燒毀導致起火。
我的想法是跟你的有些差異..
如果是短路那電源供應器應該是會跳的.....電源供應器大都會有短路保護...
問題是出在過流保護的機制身上...

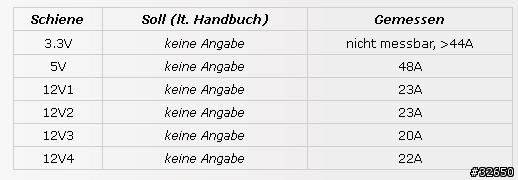

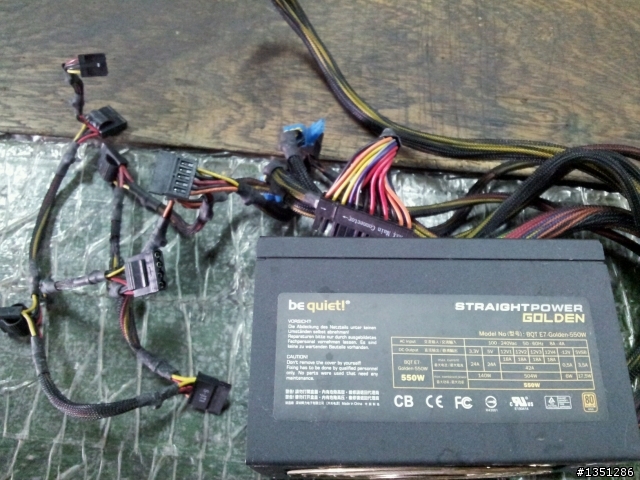

比如說某電源供應器的那組12V輸出規格是20A.....那麼它的過電流OCP保護動作點可能會設在25A時才動作...
輸出電流=12v/阻抗
如果SATA那邊短路的話...整個線阻抗很小...電流一定會大於25A....不管是短路保護或試過流保護一定會動作...
如果SATA電源那邊短路,但因為有轉接頭延長那邊接觸不好有阻抗比如說0.4歐母...而線阻抗因為加長又品質不好是0.2歐母.....短路時流過的電流=12/(0.4+0.2)=20A 離25A OCP點還有一點距離,所以電源並不會跳電,繼續供電.....此時轉接頭那邊一直承受160W(20*20*0.4)的能量熱源,熱點又小...能不燒起來嗎?

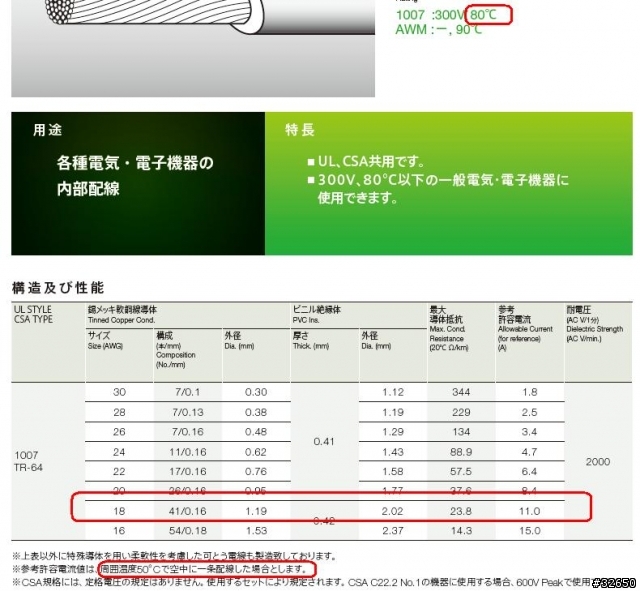

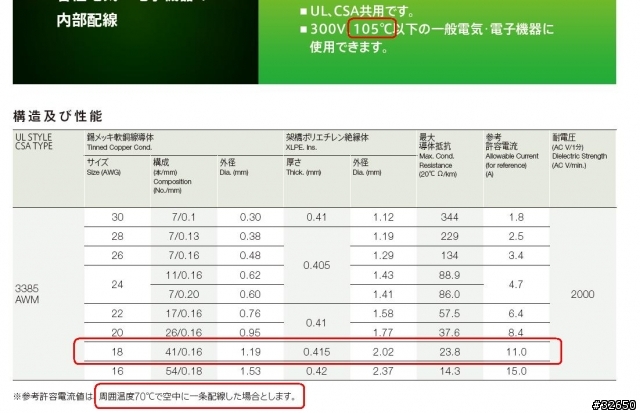

當然上面指的是轉接頭接觸不好時或是線材太細不跳電的情形....

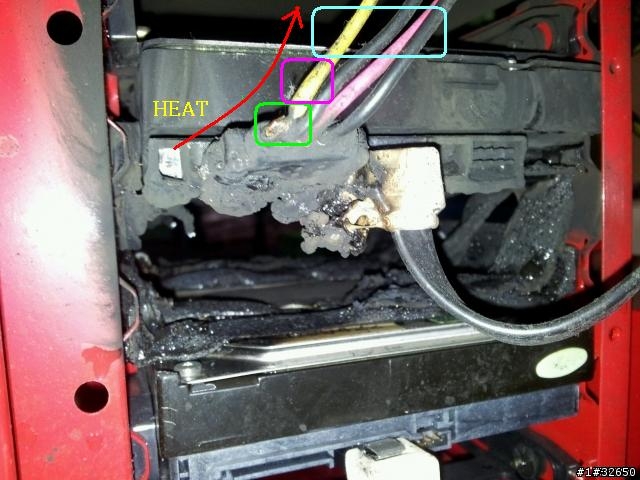

而樓主如果是硬碟電路板上燒起來是熱源的話,就不是線材上的問題(當然若線徑細造成迴路阻抗較高,會讓過流保護不容易發生,但這是另一個問題,但不算是主因)........
樓主的線材接頭那邊似乎都還算不是很悽慘....

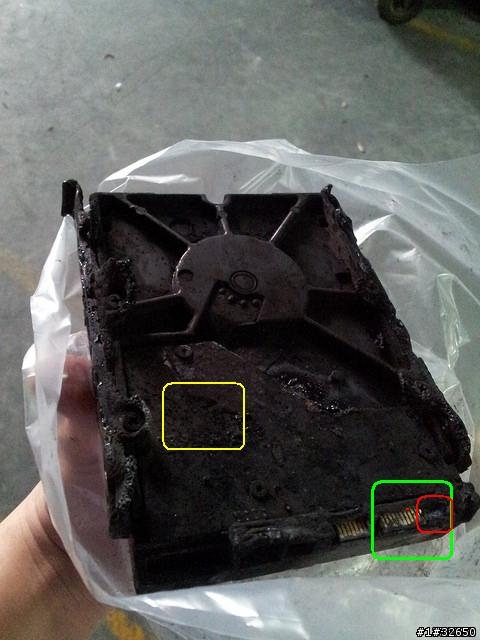

有可能的情形是電路板那邊有元件壞掉而造成短路...但如同我之前說過的,這些元件壞掉短路並不是真正的短路而是有阻抗的...比如說是0.6歐母.....而其他線阻抗是0.2歐母好了.....此時流過的電流為12/(0.6+0.2)=15A 是低於OCP過電流25A的保護點,電源供應器並不會跳電,認為這是正常的供電,但此時硬碟那熱點有著135W的能量在那邊發熱....就看熱點的大小以及能量散失的程度,是否到達燃點而燒起來.......
一般工程師設計電路都會加保險絲的...比如說正常用電最大是1A...那麼保險絲可能是用2A串在電源處.....而有馬達這類的...會有瞬間吃大電流的...則考慮使用慢熔型的保險絲.......如果保險絲熔斷....那麼....那熱點就不會繼續供電發熱了....
所以我才問說WD硬碟沒保險絲嗎??
不過印象在論壇中有看過幾個人修硬碟....什麼牌子的忘了.....那個並聯在電源輸入處的TVS壞掉被打穿了,也是以短路為表現....只要將那個造成短路元件拿掉也不用換顆新的零件,硬碟就能正常運作......好像沒看到要換保險絲這一動作喔....
)
