有壞軌的硬碟各位會拿來幹嘛？
拿去修嘛？
但是不是要檢修費用嘛？
哀啞啞... 以下均為暴力充斥的畫面,未滿十八歲小朋友們,請勿學習喔!!! 還有... 以下動作均以故障硬碟來操作,請勿拿自家玩好的硬碟(也就是線上運作)...要不然硬碟壞掉就算了,連資料都完蛋喔... 請君子自重!!!(當然沒有攝影機啦!)
感謝同行兼任同學的樂捐這兩個故障的ＳＣＳＩ硬碟，特此提出感謝！ 以下均使用ＳＯＮＹ Ｗ１ 拍攝！ 若有不完美之處，請多見諒！
今天的主角就是左邊這一個，也就是今天要開刀的的主角，中間也是ＳＣＳＩ的硬碟，不過最右邊的2.5吋的筆記型電腦的硬碟！ 來比個大小吧！
嗯嗯，翻面看看。
看看有什麼不同吧～！
Server 用的SCSI 介面為方便熱插拔,不像左邊還有大D的電源接頭 + 68Pin !
相當方便的熱抽取式的介面！ 80Pin
定位於固定式的介面，６８Ｐｉｎ ＋ 大Ｄ電源接頭
喔？！ 原來這個ＩＢＭ伺服器硬碟，是富士代工的啊！ 看到斗大的Ｆ字樣！
ｑｌｏｇｉｃ 晶片。
斗大的Ｆ晶片！
ｗ醫師，手術刀來了！ 來解剖大體吧！
看外觀，真的很接近富士的硬碟，看來應該是Ｆ代工的！ 螺絲還藏貼紙底下！
開開開...
就是這個光！ 多麼閃閃亮亮的硬碟啊！
有如一片明鏡！
好強力的強力磁鐵喔！ 也就是固定的強力磁鐵，由讀寫臂後方的電磁鐵依照電流大小來變更磁性，以相斥或相吸的方式來控制讀寫臂在碟盤上的讀寫狀況！
拿取強力磁鐵的模樣！
喔？！ 單碟１８Ｇ哩，有兩個磁頭，所以一面為９Ｇ！
真的感覺不錯！
磁頭！
讀寫頭與讀寫臂
碟盤（鋁片）
巴光後的樣子
有四個讀寫臂，但只有使用兩個！
高速的１００００轉／分鐘的硬碟，大都具有散熱騎片！
散落一桌的硬碟！！！
分割圖！ 坐火車看到的！ ２００６喔！
同行兼同學的麻吉又丟一個硬碟過來了！ 所以跑去買工具，應該比上次還精良！
看起來好像Ｓｅａｇａｔｅ的Ｌａｙｏｕｔ咧！

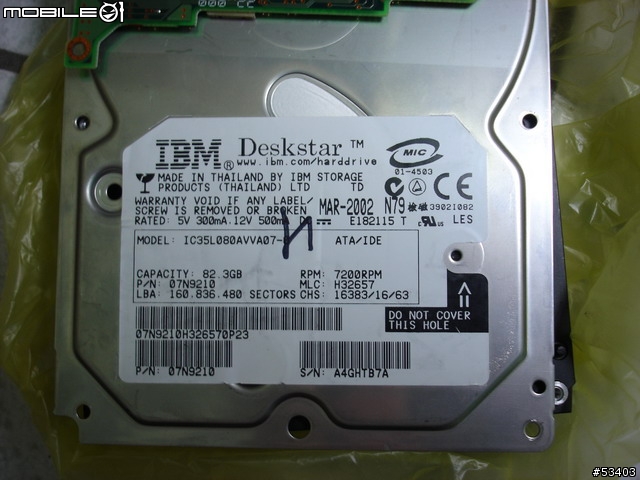

猜想應該是Ｓｅａｇａｔｅ的硬碟，只是外觀上被貼上 ＩＢＭ
挖，連上蓋都跟Ｓｅａｇａｔｅ如出一轍！ 結果看到ＭＯＤＥＬ：ＳＴ開頭的。 這真的是Ｓｅａｇａｔｅ出的硬碟喔！
特殊的六角螺絲！ 有多特殊？ 注意螺絲中央有一個突起物，這也就是要找特別的六角起仔來旋開！
ＩＢＭ的熱插拔外框架！
喔喔！！ 竟然是墨西哥製造的！
框架都刻有 ＩＢＭ 字樣！
看看手術刀吧！ 為了應付螺絲中央的突起物，手術刀也換成中間有孔來對付如此難搞的螺絲！
開工吧！
拔掉ＩＢＭ外框架！
框架與硬碟！ 小弟只需要框架！ 因為ＩＢＭ原廠不賣框架，要就兩個一起賣，所以價格很難搞定！ 因為壟斷嘛！
開始對硬碟解剖吧！
相同的是貼紙內含有螺絲！ 這是固定碟盤的！
這裡也有！ 這是固定讀寫臂！
打開來看看吧！ 不過小弟發現ＳＣＳＩ的密封做的比ＩＤＥ好哩！ （手邊ＩＤＥ到處有，ＳＣＳＩ到還好，沒事才會想拆來玩！最終目的大都是因為那強力的磁鐵！）
上蓋照！ 不知道右手邊鋸齒狀的設計是為啥設計的！
喔？！ 一樣閃亮的碟盤！
看看讀寫頭與碟盤吧！
讀寫控制單元！ 注意看到硬碟內部最左下角，會有一個塑膠卡榫來固定讀寫頭定位的（Ｐａｒｋ＝不少人翻成讀寫頭＂停車＂區）
稍微撥一下塑膠卡榫，就可以讓讀寫臂自由活動了！
空氣過濾棉！？ 猜想硬碟內部都灌有無塵空氣，在無塵室內製造！ 那這個要做什麼的？！ 小弟猜想，應該是萬一硬碟稍微敲到停車區所產生的磁粉，用來累積用的！ （不對的話，歡迎指教一下！ 多謝！）
拔掉 強力磁鐵 ！ 看到塑膠卡榫！ 做來固定讀寫單元之用！
小弟輕輕一撥！ 自由活動的讀寫頭！
薄的是空氣濾棉，那厚的呢？！ 厚的在上圖讀寫單元的右手邊白色快狀物就是了！ 摸起來軟軟的，感覺像＂乾燥劑＂一樣！ 會不會設計怕說外面的溫差造成內部溼氣凝結呢？！ 這不得而知了！
拆開ＩＣ版吧！
喔？！ ＢＥＮＳ的品牌設計？！
碟片馬達有三個金屬點，而上圖有三個凹槽！
將ＩＣ板轉過來看看，原來是三個金屬調焊在ＩＣ板上！ 應該是提供給碟片馬達運轉所需的電！
ＩＣ絕緣墊！ 拉來看看！
喔？！ 貼紙拉來看看，有兩個固定讀寫單元強力磁碟的螺絲！
打算繼續拔讀取頭！
相當精密的設計！
經過一番辛勞之後，終於拆開它了！
讀寫頭的控制ＩＣ，看來設計還蠻先進的嘛！
整個讀寫單元的狀況！
看看讀寫頭吧！
恩嗯！ 好小的頭寫頭喔！
真難拍！ 好小一個！
那這樣呢？！
讀寫頭近看！
看看讀寫頭設計，真的好精密喔！
想拆跌盤，又請出兩個大家虎，不過都沒用！
也是熱插拔的介面！
看看著名的 Ｂｅｎｓ Ｍａｒｋ設計吧！
不過上蓋倒是蠻厚的，之前談的富士ＳＣＳＩ硬碟，上蓋也很厚，多厚呢？！ 來拿支Ｘｉ－ＴＥＣ的0.4ｍｍ的水性筆來比較看看吧！ ＩＤＥ的上蓋就沒那麼厚了！
整體大體拆開合照！
奇怪？！ 一直說強力磁鐵，是多麼強力呢？！ 讓我們來看看吧！ 來三本＂陰森購物＂型錄吧！ 這是以水平的方式上下各放一個，都可以吸的住喔！
用手騰空來看個清楚吧！
放在床角看看吧！ 一邊為有個天然鐵柱來吊住床角！ 另外一個讓他自由吸！
看吧！ 多強的磁力啊！
暴力 殺硬碟 之後! 又一力作! 奪命演出! 精不精采就見仁見智啦！ 做這個實驗的時候，請注意自身的安全與殘局的收拾！ 以免造成日後的傷害！
啥？！ 謎樣物件？！
分屍過程就算了！

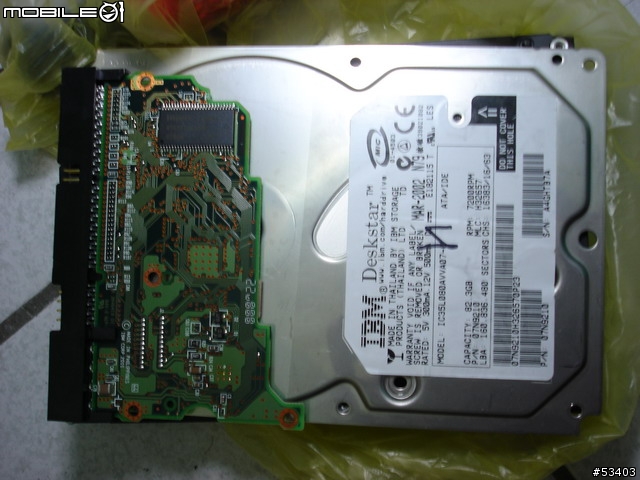

泰國貨喔！

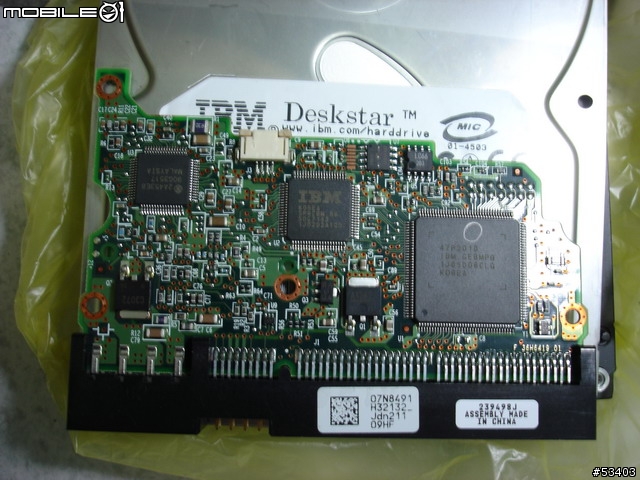

ＩＣ版
嘿嘿！ 古董相機喔！ 潔白無瑕的鏡面當中，暗藏玄機喔！
這樣宰殺好呢？！
還是這樣？！

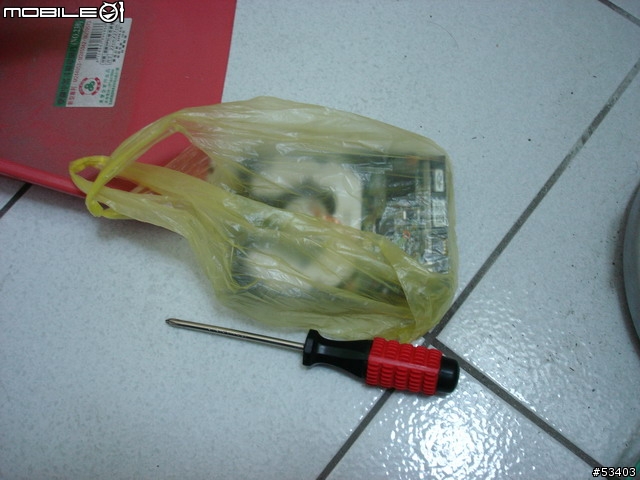

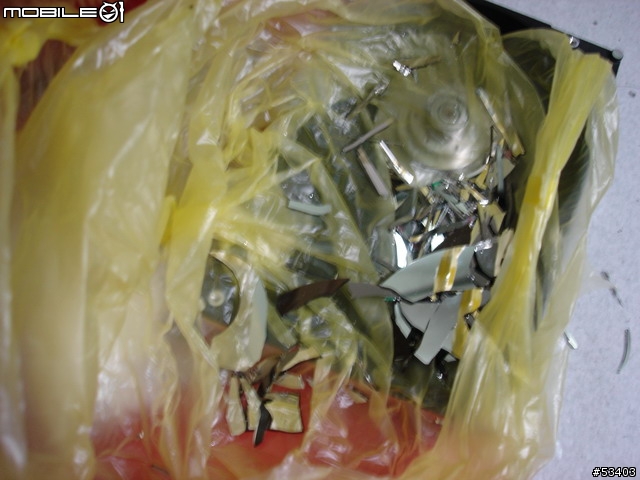

還好用塑膠袋包！ 要不然碎片四射！ 太危險啦！
可怕的玻璃碎片！

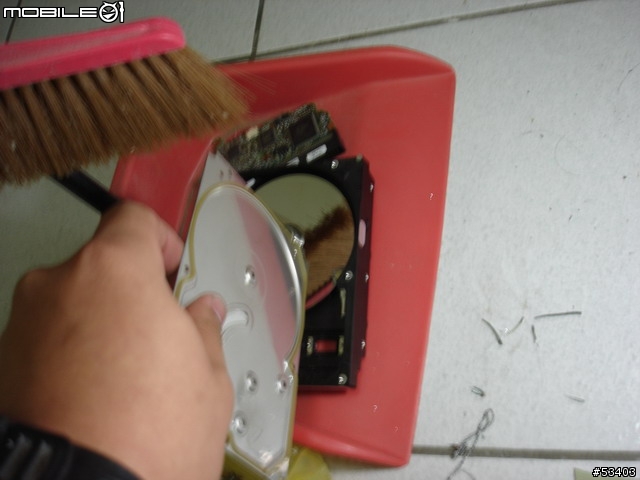

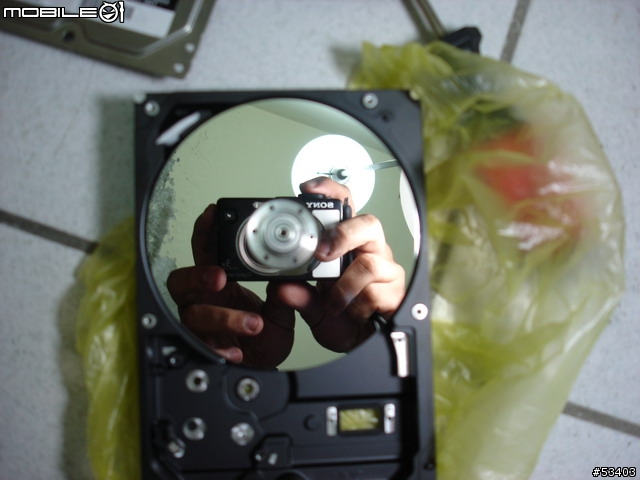

用硬碟上蓋看看！

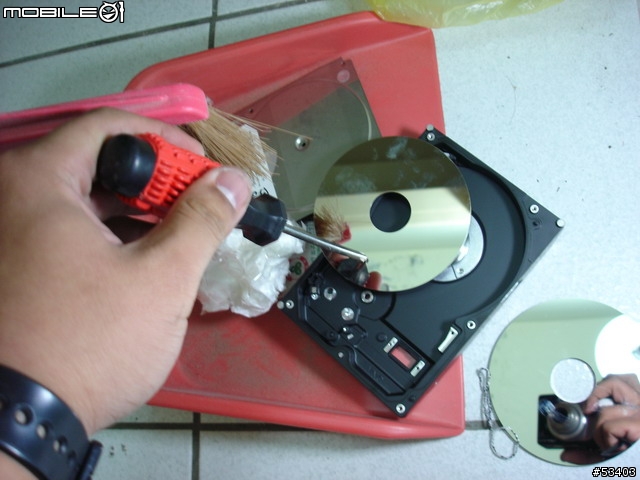

這樣看應該可以知道！ 這個碟盤是由玻璃作成的！

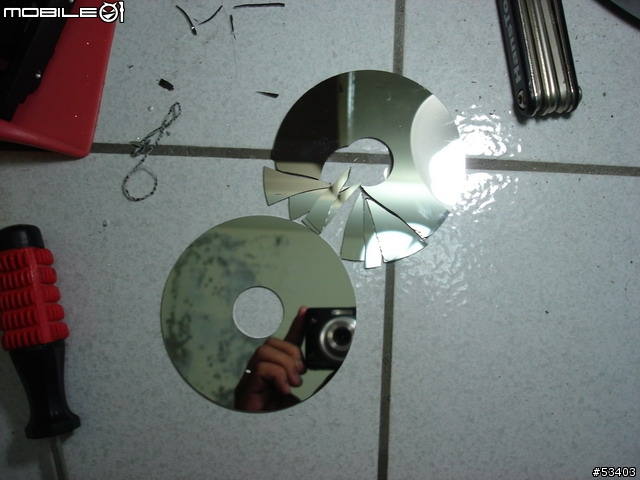

嘗試拼裝看看！ 碟破難圓、水潑落地難收回！

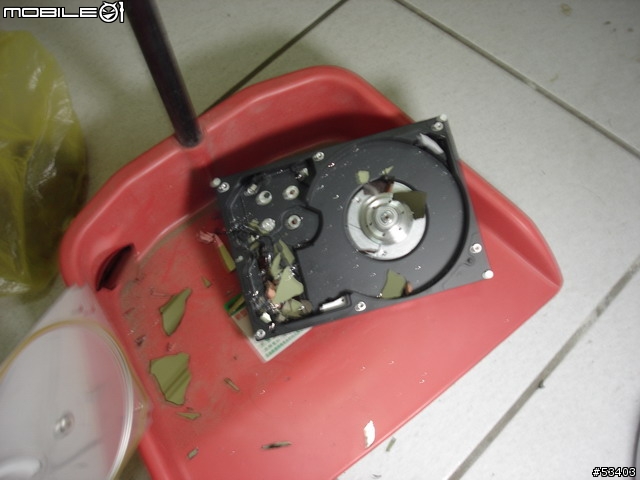

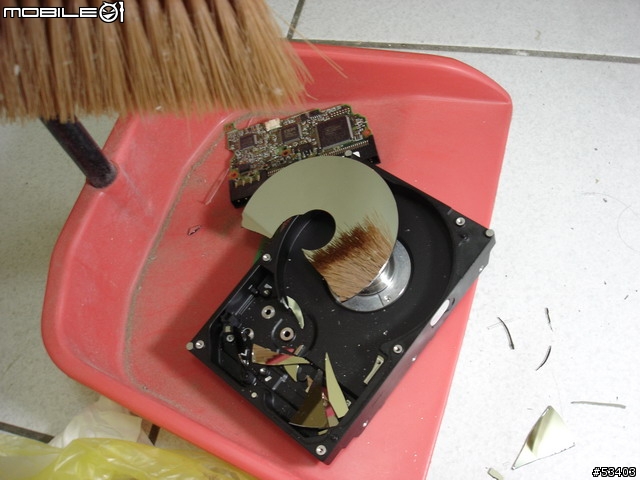

再敲擊第二次！ 天阿！ 碎片滿地跑啊！

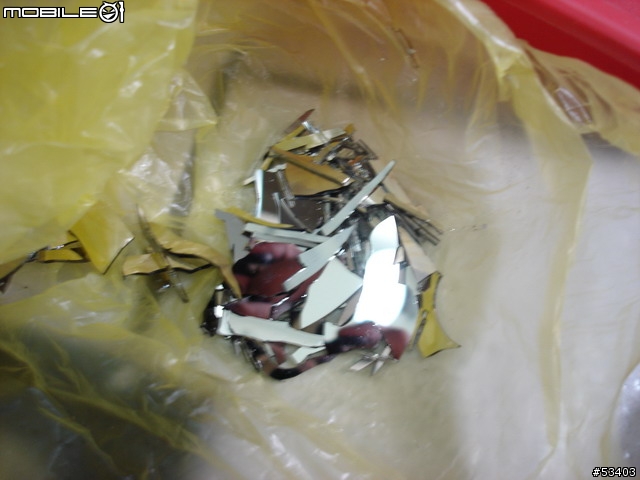

殘骸！

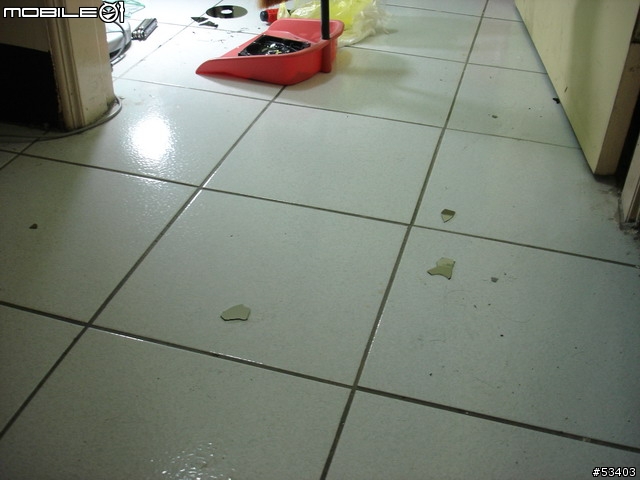

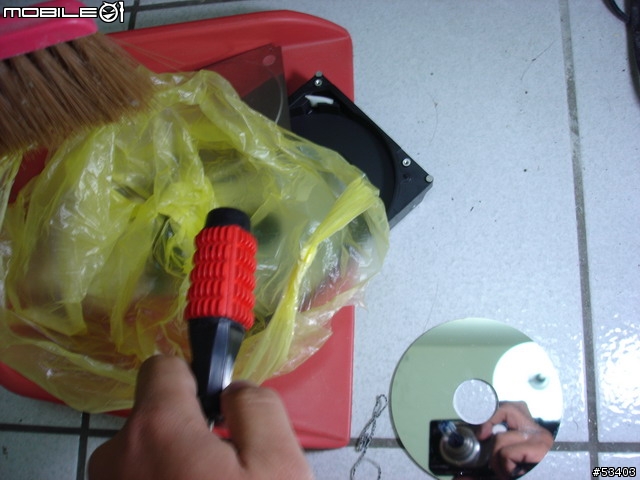

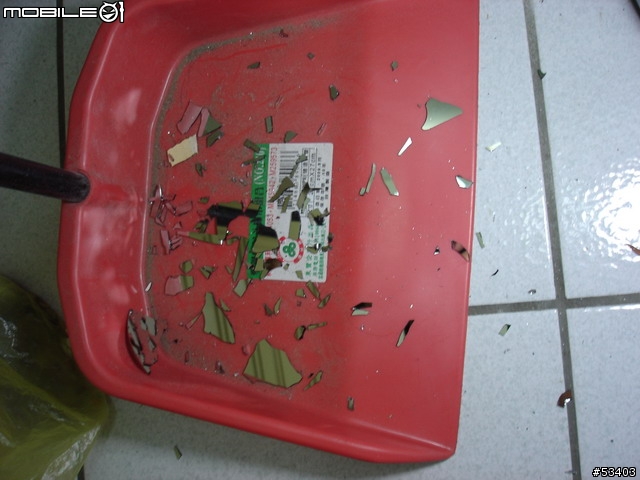

掃地喔！ 之前沒有收拾乾淨，結果插到腳，還蠻痛的！

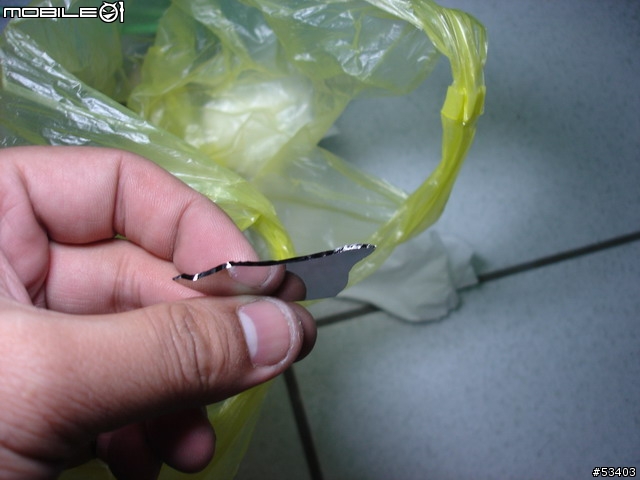

破裂碟盤的剖面！
一直找這個硬碟的碟盤，沒有想到終於被我找到了！
這個硬碟小弟找到兩個！ 一個硬碟擁有兩片碟盤！ 不過有一片早就被小弟給摔破了！ 摔起來聲音跟鋁盤還是有差別的！ 就先到這裡！
警告！ 此改裝純屬玩票性質！ 千萬要注意安全之外，可別把家裡頭好壯壯的硬碟給拆啦！
暴力 殺硬碟 可以參考看看！
硬碟除了本身的＂強力磁鐵＂之外，還有＂短期＂的＂鏡子＂（硬碟碟盤，容易氧化之外，也會遭受灰塵侵襲）
小弟平日就有買某種ＤＩＹ的雜誌來觀看，看到之後，也就依樣畫葫蘆（只是畫的不太好）！
改裝成這副模樣！ 不過孔是沒有測量過！
喔！ 7200rpm 的威力!
威力好強！ 可惜風扇的孔並沒有測量精準，導致晃動特大！
小弟以前曾經將硬碟的鋁碟片利用切割金屬的機械切四條線，將四條線一一的扳成風扇的模樣，沒有想到阻力太大，造成馬達瞬間燒掉！
ＤＩＹ享樂趣！
