在將 8+16 計算單元轉移到台積電的 N2P 製程之前，英特爾曾使用自己的 18A-P 製程技術測試早期的Nova Lake
18A -P 製程技術在業界獲得了廣泛關注. 最近該公司還強調它正在將該節點應用於其自己的 Nova Lake 晶片，這些晶片將於明年初推出。

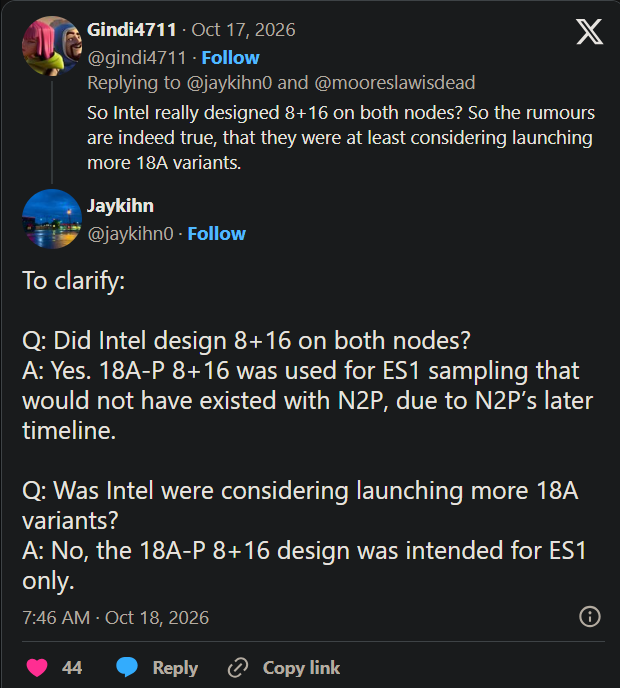

根據 Jaykihn 最新披露的信息，英特爾似乎一直在評估早期樣品，並將其提供給那些充分利用該工藝技術的合作夥伴。據悉，ES1 樣品採用了基於 18A-P 製程的 8+16 配置計算單元，其中包括 8 個 Coyote Cove P 核心和 16 個 Arctic Wolf E 核心。
但也就僅此而已了。 Nova Lake 的 18A-P 製程體驗止步於 ES1 樣品，因為英特爾已將晶片生產轉移到台積電的 N2P 工藝，後者將成為計算單元的基礎。 ES1 樣品中採用 18A-P 製程的原因是時間安排。 N2P 技術對於 Nova Lake 的運算單元而言尚不成熟，因此英特爾在其 18A-P 製程節點上對早期版本的 Nova Lake 8+16 晶片進行了測試。
有趣的是，18A-P 運算單元採用了 BSPDN 技術，這是一種背面供電技術，可提升效能，包括時脈頻率提升。據了解，ES1 樣品於 4 月至 5 月在 18A-P 架構上製造，而 ES2 樣品則於 7 月至 8 月在 N2P 架構上製造。 Nova Lake CPU 的認證樣品現已發布。
18A-P 技術使合作夥伴能夠比在 N2P 上推出HX 28 核心晶片更早獲得 ES1 樣品。
此外，據稱英特爾的 18A-P 的性能和密度與 Nova Lake CPU 的 N2P 版本相比“不合適”，這可能是它被轉移到外部節點的原因。
