Intel CEO Pat Gelsinger 在今年的 Computex 展上展示了由 Intel 3 製程製造的新一代 Xeon (Sierra Forest)處理器。
在持續宣示朝向 4 年 5 節點步伐邁進的 Intel,在今年的 Computex 展上展出了採用 Intel 3 製程製造的新一代 Xeon 處理器,這也是 Intel 在 FinFET 鰭式場效電晶體工藝下的最後一個製程節點,到了 20A 的部分,就會改用全柵極(GAA)RibbonFET 製程,而 Intel 也在Computex 結束後不久,於年度的 IEEE VLSI 研討會中公布了 Intel 3 製程的細節,並且於Intel Foundry blog 上公布,以龔固客戶的信心。
這次是由代工技術的研發副總裁 Walid Hafez 進行介紹,首先還是要來講古一下 Intel 在製程方面的發展:

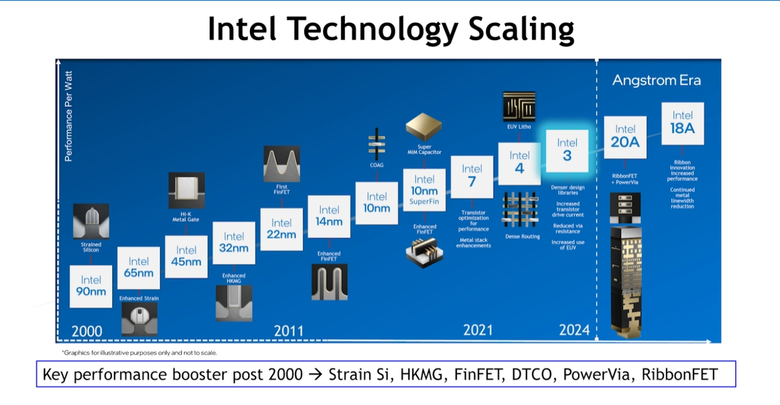

Intel 3 將會是 FinFET 製程的最後一個節點。

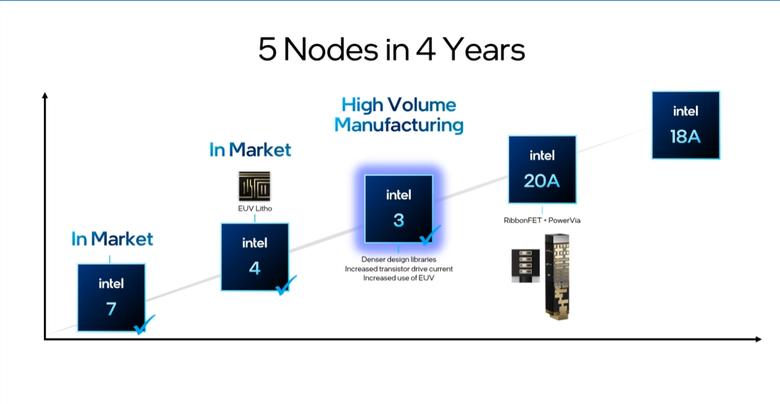

目前 Intel 在製程部分在 4 年 5 節點的進度上推進中。

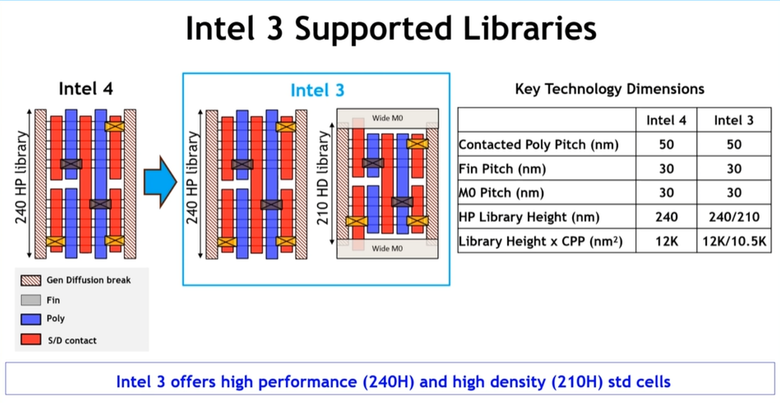

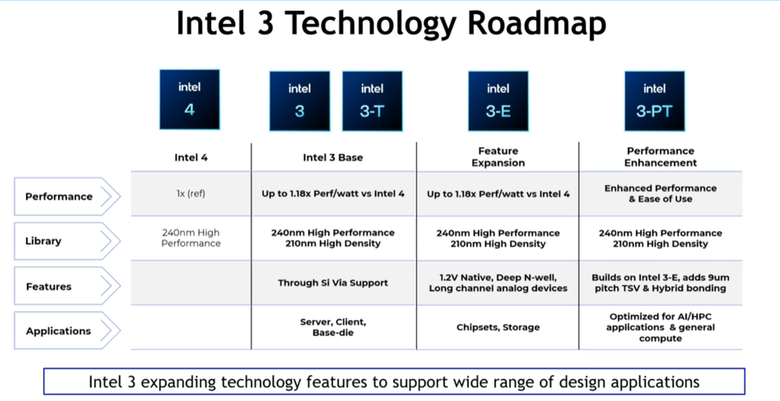

直接進入了 Intel 3 製程的部分,整個 Intel 3 製程節點將會有 4 個版本,包括基礎的 Intel 3/Intel 3-T,具備擴充功能的 Intel 3-E 以及提升性能版本的 Intel 3 -PT,就基礎的 Intel 3 製程來說,就已經比起去年的 Intel 4 在能效比上提升了 18%,另外在電晶體密度上也提升了 10%,主要會運用在伺服器以及終端裝置的晶片製造上。

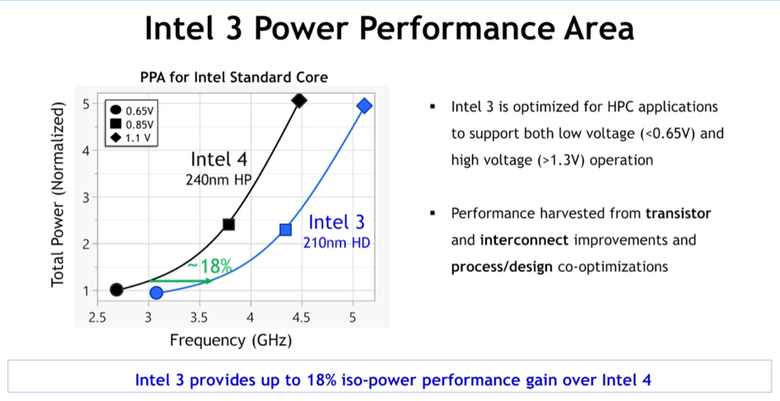

在同樣功耗設定下,Intel 3 製程可提供的頻率比起 Intel 4 要提高 18%。

而擴充功能版本的 Intel 3-E 則是增加了用於外部介面、模擬和混合訊號功能的 IO 介面,提供給如晶片組或是儲存控制器使用。
最終的 Intel 3-PT 則是導入了 9 奈米的 TSV 矽穿孔封裝支援,可用以支援更高密度的 3D 堆疊設計,Intel 表示 Intel 3-PT 將提供兼具效能、靈活性以及成本考量的選擇,將會運用在包括 AI/HPC 應用或是通用運算的解決方案上,例如影像處理、高效能運算和人工智慧等,而 Intel 3-PT 節點也將會是未來數年內會與其他新技術合併運用的 Intel 製程主力。
至於在生產狀況部分,目前 Intel 3 製程已經在 Intel 俄勒岡州的研發基地開始進行量產作業,並且在愛爾蘭的 Leixlip 晶圓廠為代工客戶量產晶片(其中包括 Intel Xeon 6 處理器),Intel 表示這證明了 Intel 的製程技術已經重回正軌。

使用 Intel 3 製程的 Xeon 6 處理器已經進入大量製造階段。
而在接下來的 RibbonFET 製程的 Intel 20A 與 Intel 18A 節點部分,Walid Hafez 表示 Intel 正在兌現 4 年 5 節點的承諾,將在今年底與明年陸續推出,會運用在包括 Panther Lake 和 Clearwater Forest 等產品上,能否成功將會是 Intel 在晶圓製造這部分是否能趕上領先地位的最大挑戰。
