Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組(右)以及 ROG MAXIMUS Z790 EXTREME 主機板。

Intel 在上個月底正式發表了最新的第 13 代 Core-S 桌上型電腦處理器,透過核心數的增加(Core i9-13900K 處理器為 24 核心)以及單核心最高時脈的推升(最高 5.8 GHz)來提升更多效能(請見:Intel 推出第 13 代 Core-S 桌上型處理器 不僅核心數增加更以 5.8 GHz 最高時脈推升更多性能),並且舉辦了 Intel Open House 活動先期展示了搭載第 13 代 Core-S 處理器的桌上型電腦以及搭配的主機板(請見:【採訪】Intel 在台舉辦 Open House 展示活動 除了最新第 13 代處理器外 A770 顯卡也首度現身),Mobile01 站方也與 Intel 合作舉辦了網友體驗會,讓更多夥伴們能夠在開賣前近距離接觸 Intel 第 13 代 Core-S 處理器的表現(請見:【採訪】高效能要親眼看才有感!Intel Open House & Mobile01 網友體驗會全紀錄),而在這一系列活動後,陳拔也收到了 Intel 寄來的編輯測試用處理器套組,以及由華碩寄來的首波 Z790 晶片組主機板之一:ROG MAXIMUS Z790 Extreme 作為搭配測試,在本周四晚間開賣與效能解禁前,先來看一下這次 Intel 的第十三代 Core-S 處理器編輯測試套組以及 ROG MAXIMUS Z790 EXTREME 主機板的外觀開箱。(實測請再等等唷)


Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱

首先來看這次 Intel 寄送給測試編輯的測試盒組開箱,這幾年 Intel 的借測處理器都不是標準盒裝版本,而是另外包裝的測試盒組,而且都只有 i9-K 跟 i5-K 兩個型號。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
這次 Intel 所寄來的編輯測試處理器套組,採用具備反光特性的 Intel 藍色外漆搭配處理器內部 X 光結構圖設計。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
開啟盒裝內部則是更多的處理器 X 光結構圖,大家可以猜猜是哪顆處理器。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
盒裝內部則是分為左右兩側。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
開啟上蓋後,左方為這次製作的特殊壓克力牌,右側則是兩顆測試用的處理器。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
壓克力牌的其中一面為處理器的 X 光圖。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

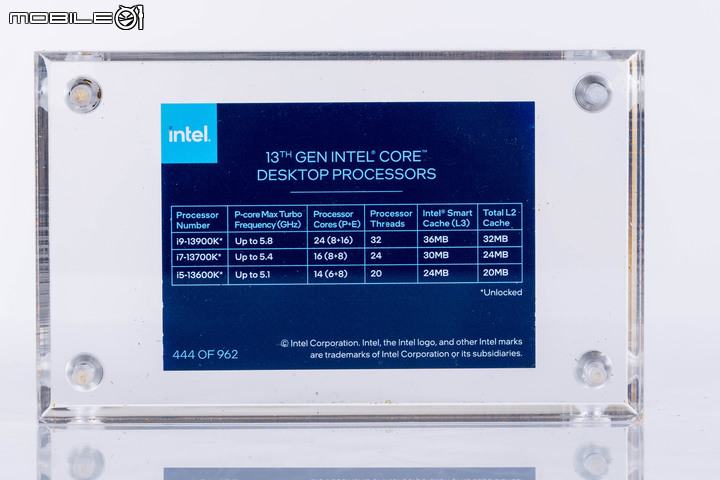

另一面則是這次 Intel 推出三顆 K 版處理器的主要規格。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

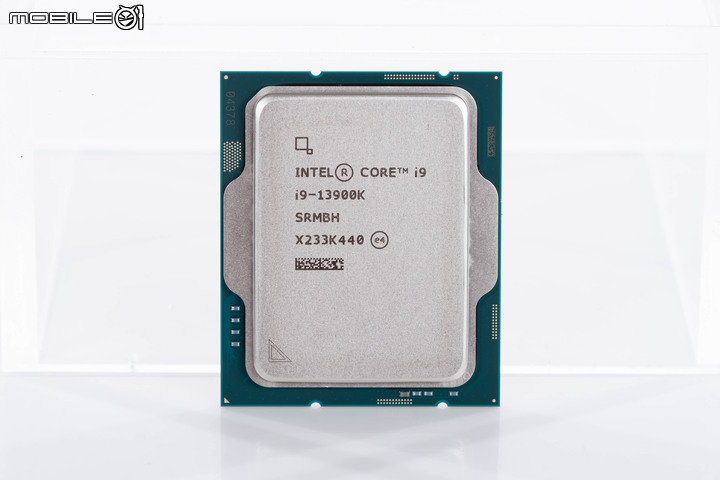

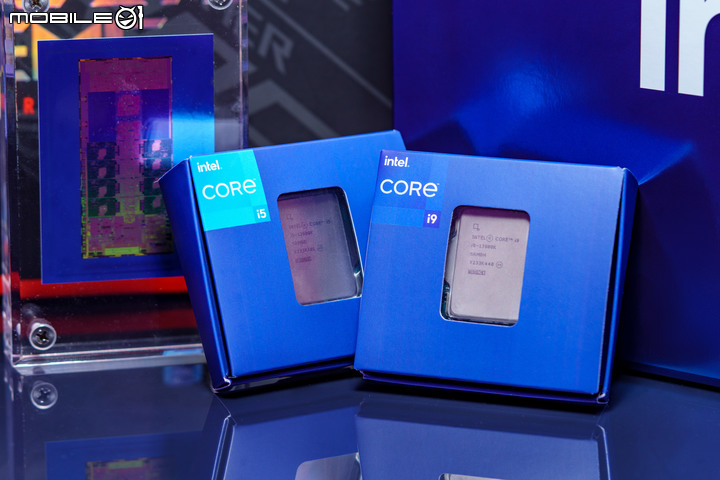

測試套組中的兩顆處理器,分別為 i9-13900K(左)以及 i5-13600K(右)。

i9-13900K
Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
i5-13600K
Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板



Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

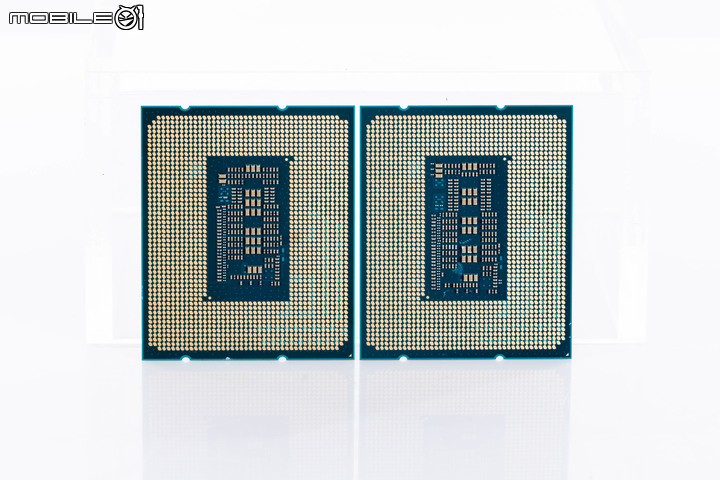

背面一樣是 LGA 1700 接點配置,但是在中央元件的佈局,右方的 i5-13600K 跟左邊的 i5-12600K 有點不同。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

接下來就是等解禁時間到來上機實測啦,所以接下來換來看這次陳拔借來搭配測試的 Z790 晶片組主機板開箱。這次陳拔搭配測試的主機板為 ROG 的 MAXIMUS Z790 Extreme,是 ROG 在 Z790 晶片組主機板中的旗艦款式。

ROG MAXIMUS Z790 EXTREME 主機板開箱


Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
ROG MAXIMUS Z790 EXTREME 主機板的正面,基本上維持 ROG MAXIMUS 系列主機板的一貫設計。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

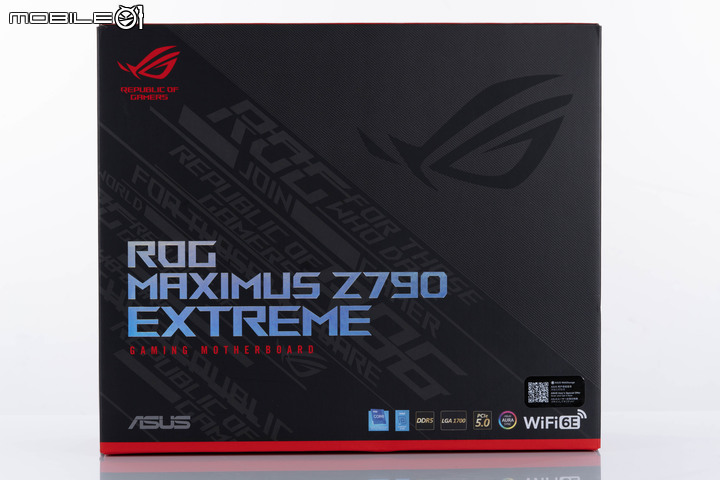

右下角則是這次 ROG MAXIMUS Z790 EXTREME 主機板的特色標示,包括支援 Intel 第 13 代處理器、搭載 Z790 晶片組、支援 DDR5 記憶體、採用 LGA 1700 插槽、 支援 PCIe 5.0 連接規格、支援 ASUS AURA 燈效控制、支援 WiFi 6E 無線網路。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

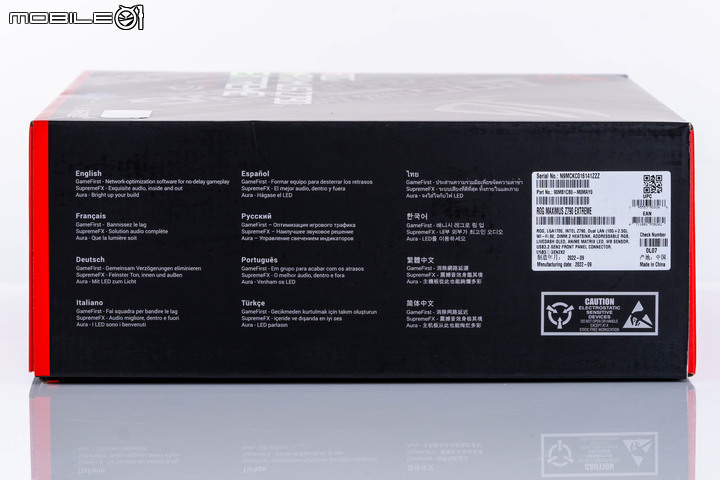

ROG MAXIMUS Z790 EXTREME 主機板盒裝側面,則是有附加特色功能的說明。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

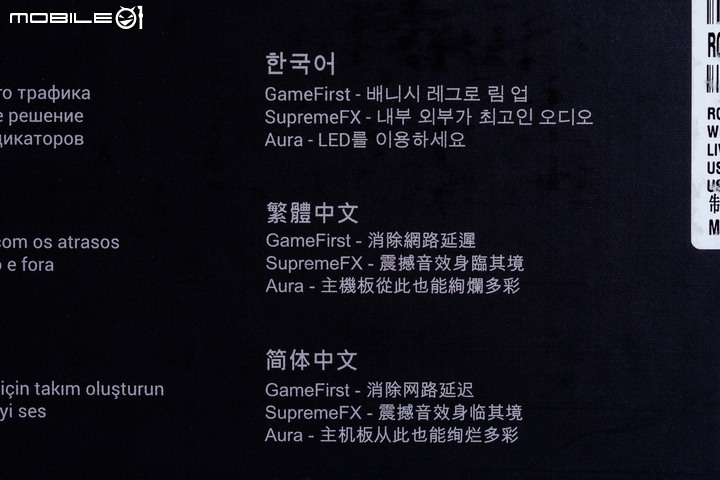

包括 GameFirst 消除網路延遲、SupremeFX 環繞音效、Aura 燈效控制等。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

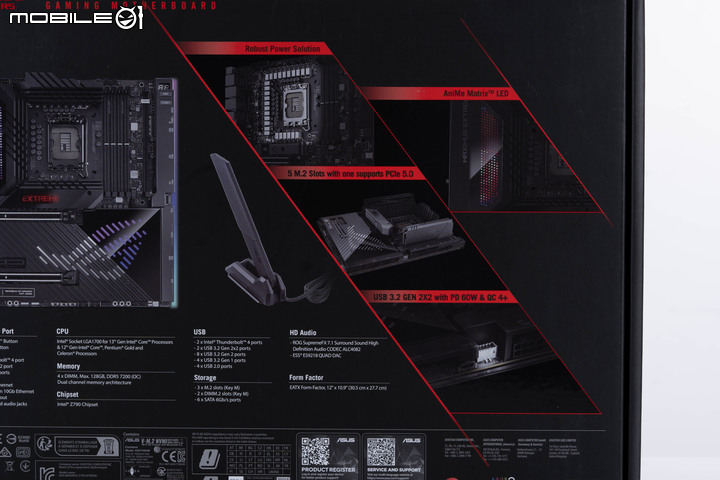

ROG MAXIMUS Z790 EXTREME 主機板的盒裝背面,包括主機板外觀影像、重點功能特色與規格表。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
ROG MAXIMUS Z790 EXTREME 主機板盒裝上的外觀影像,可以看到在下方散熱片上有大型的 ROG 敗家之眼燈效,另外在 IO 護蓋以及第一組 M.2 插槽上方也都有互動螢幕設計,另外在主機板右側則是有一整條的 RGB 燈效配置。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
ROG MAXIMUS Z790 EXTREME 主機板的功能特色,包括強化處理器電源設計、IO 護蓋上的 AniMe Matrix 矩陣螢幕、五組 M.2 SSD 插槽以及支援 60W PD 充電的 USB 3.2 Gen 2x2 前面板連接埠配置。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
在主機板影像下方的規格表,有更為詳細的規格內容。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

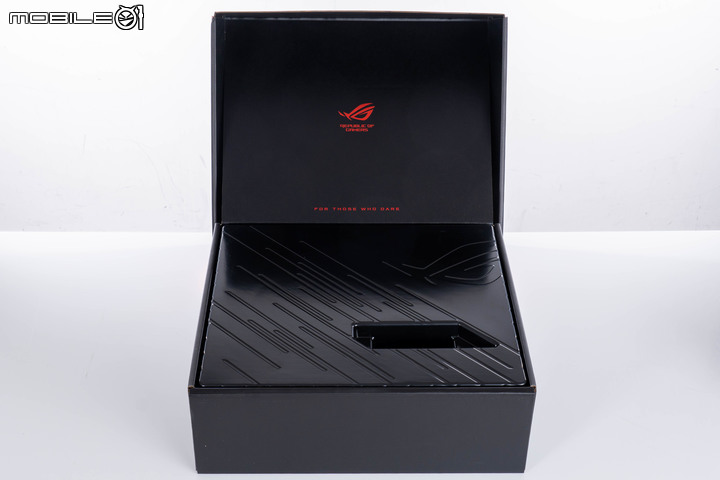

開啟盒裝內部則是有塑料的保護蓋,上蓋內側還有 ROG 敗家之眼以及 FOR THOSE WHO DARE 的字樣。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

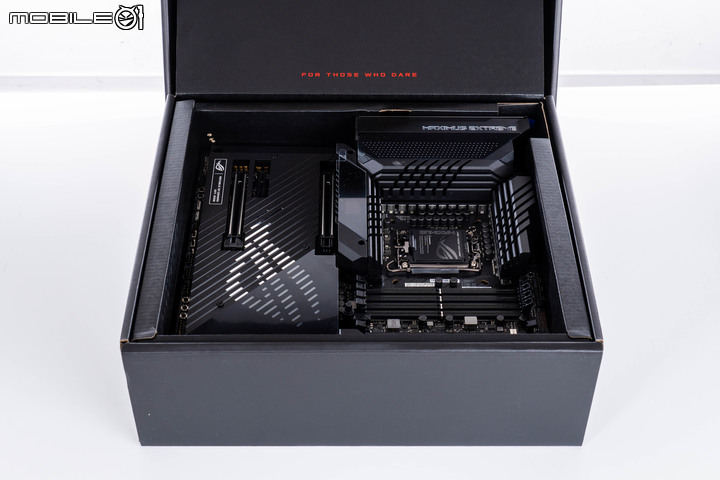

開啟保護蓋後就能看到主機板本體。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

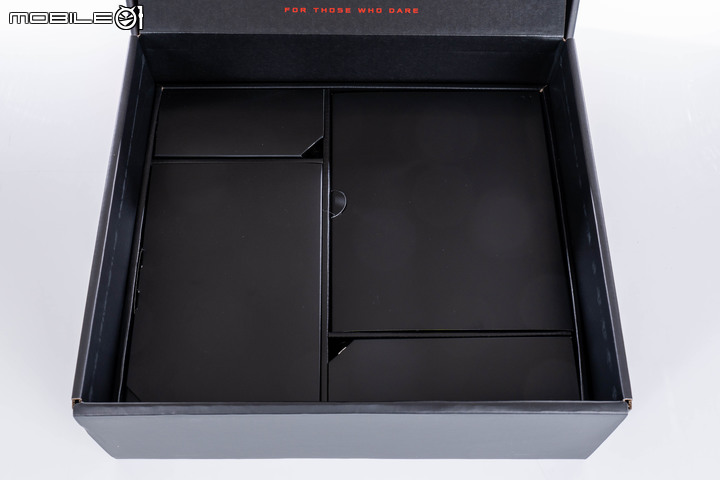

主機板下方則是配件收納的部分,由於 ROG MAXIMUS Z790 EXTREME 主機板配件真的很多,所以會有分區的收納方式。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

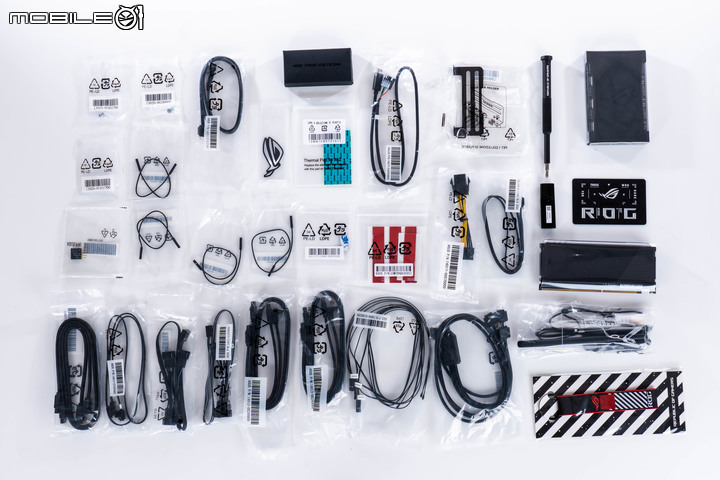

ROG MAXIMUS Z790 EXTREME 主機板不含說明文件的配件,包括各式線材、風扇控制器、 M.2 SSD 擴充卡、擴充風扇架等,下面陳拔則是針對比較有特色的部分進行說明。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

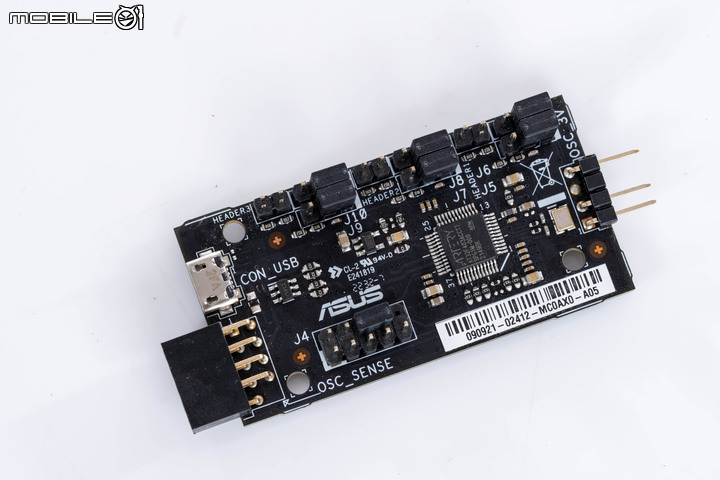

特殊的 ROG True Voltician 電壓專家模組,可以搭配排線與軟體來量測主機板內部電壓。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

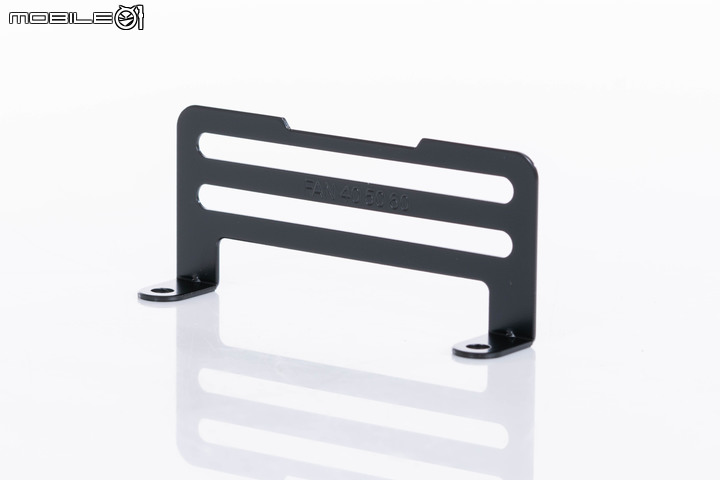

額外的風扇支撐架,提供使用者更近距離安裝主機板散熱風扇的選擇,上方還有適用風扇尺寸的標示。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
包裝袋上所貼的安裝位置,位在記憶體插槽上方,應該是給記憶體模組有更好的散熱風流設計?

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

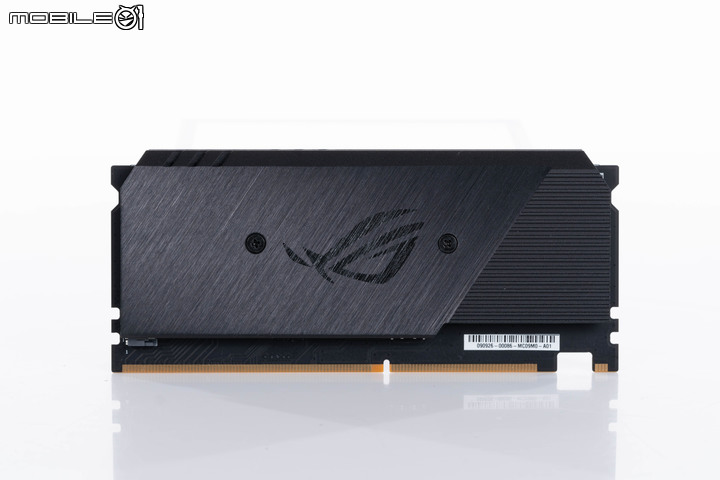

ROG MAXIMUS Z790 EXTREME 主機板的 DIMM.2 SSD 擴充卡,提供正反兩面各一的 M.2 SSD 擴充插槽,運作模式為 PCIe 4.0 x 4 模式。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

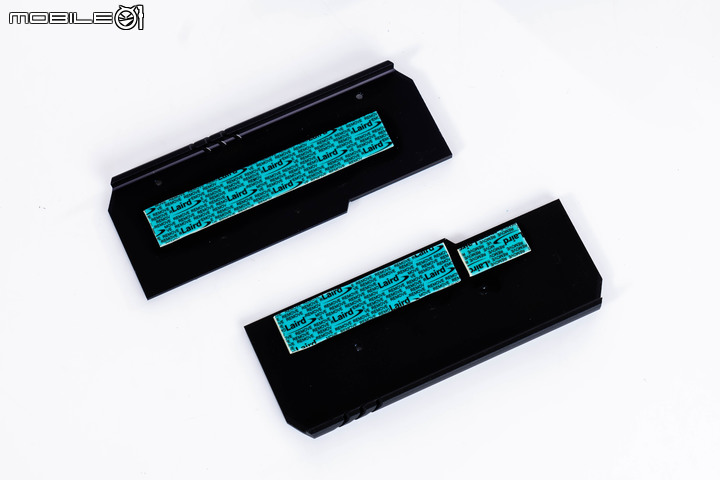

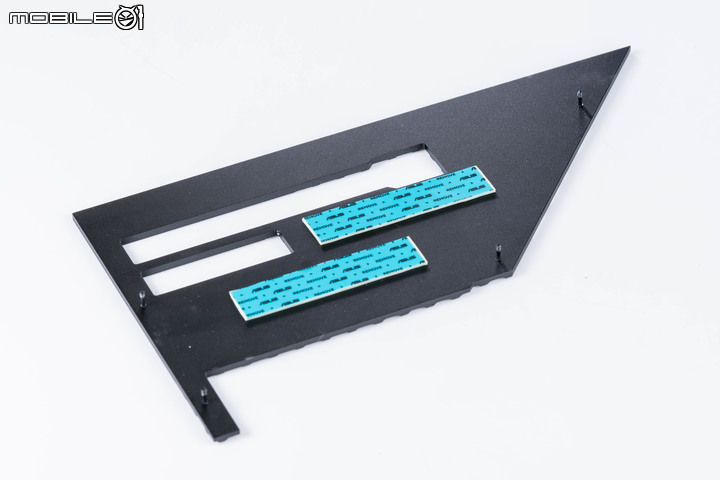

DIMM.2 擴充卡的散熱片背面,對應 M.2 SSD 的安裝位置都貼上導熱膠。

M2_1 側
Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
M2_2 側
Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板


DIMM.2 擴充卡的兩側,各提供一組 M.2 NVMe 插槽,最長支援 22210 規格的模組安裝。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

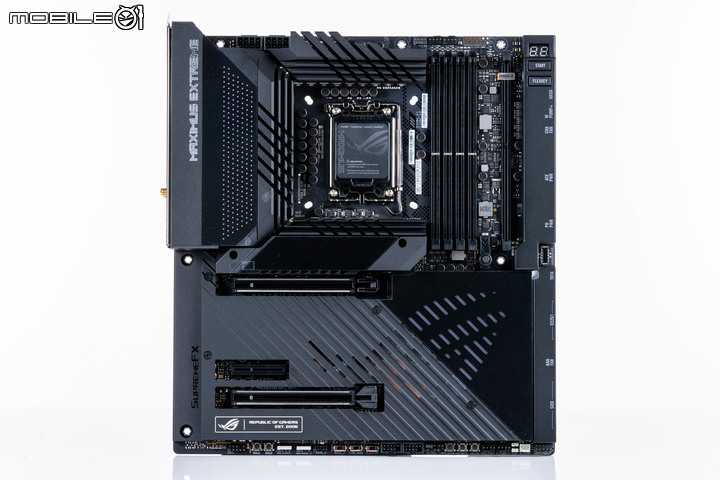

ROG MAXIMUS Z790 EXTREME 主機板的正面,採用 Extreme 等級慣用的 EATX 尺寸,幾乎被大型的散熱片以及插槽護蓋所覆蓋,加上背面的大型金屬背板,讓 ROG MAXIMUS Z790 EXTREME 主機板相當具有份量(重.....)。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

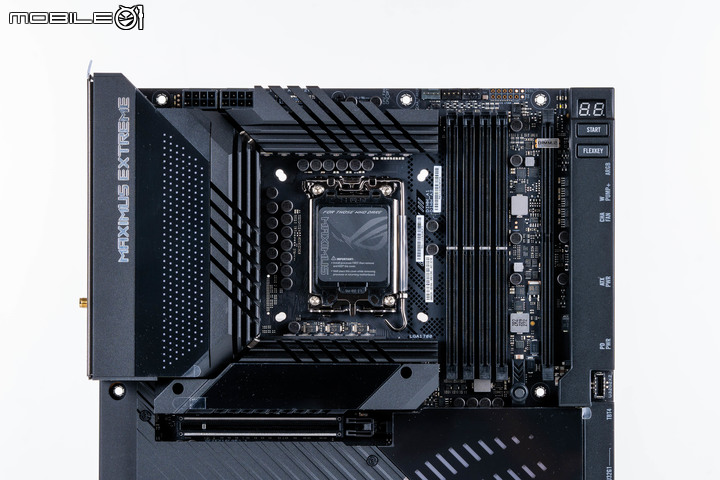

ROG MAXIMUS Z790 EXTREME 主機板上半部的部分,在處理器供電散熱的部分採用三面大型的散熱片環繞, 若是要搭配較大的空冷塔散的話要注意熱導管是否會與 VRM 散熱片干涉到。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
放大來看 VRM 散熱的部分,可以看到 ROG MAXIMUS Z790 EXTREME 主機板還利用多條切割溝槽來增加散熱片的空氣接觸面積,提高散熱效率。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
從斜向的角度來看 VRM 散熱片的設計。

處理器供電設計部分 ROG MAXIMUS Z790 EXTREME 主機板採用額定 105A 的 24+1 個整合式功率級配置,採用瑞薩 RAA 22010540 MOS Power Stage,搭配 MicroFine 合金電感與金屬電容,處理器電源控制則同樣由瑞薩 RAA 229131 PWM 晶片提供,不過因為還沒解禁,這邊就先不放照片了。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

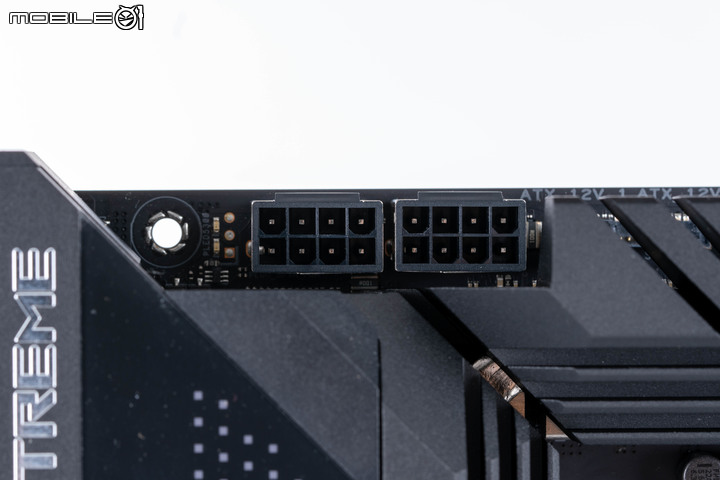

處理器的電源提供則是由上方了兩組 8 Pin ATX 插座負責,為具有金屬強化設計的 ProCool II 設計。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

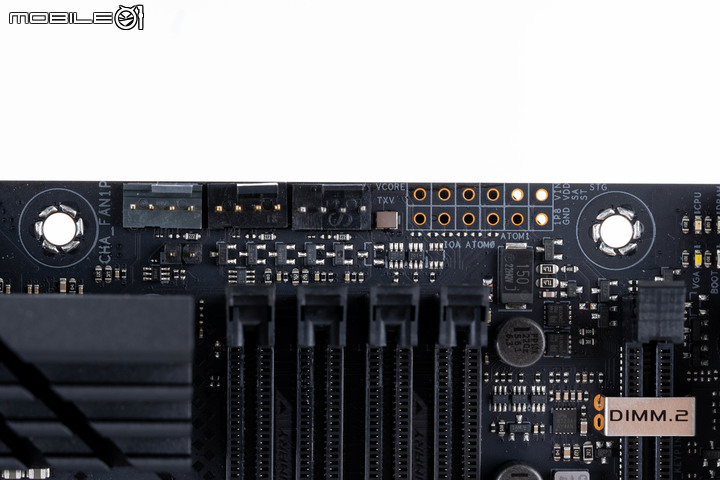

記憶體插槽上方的風扇 4 Pin 電源插座以及偵錯用探針接點。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

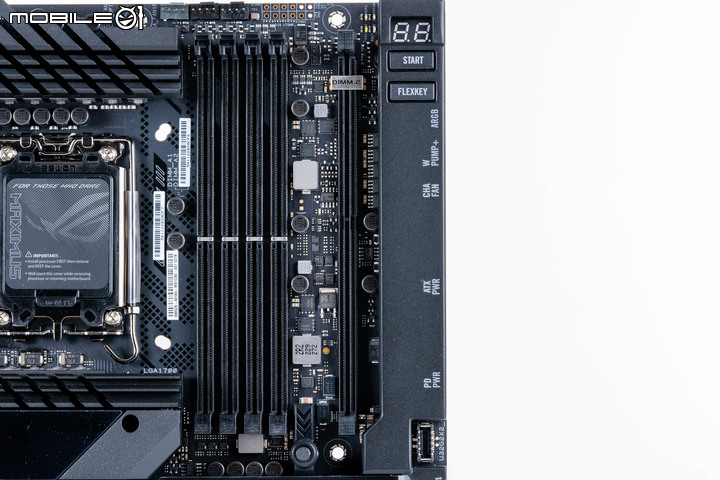

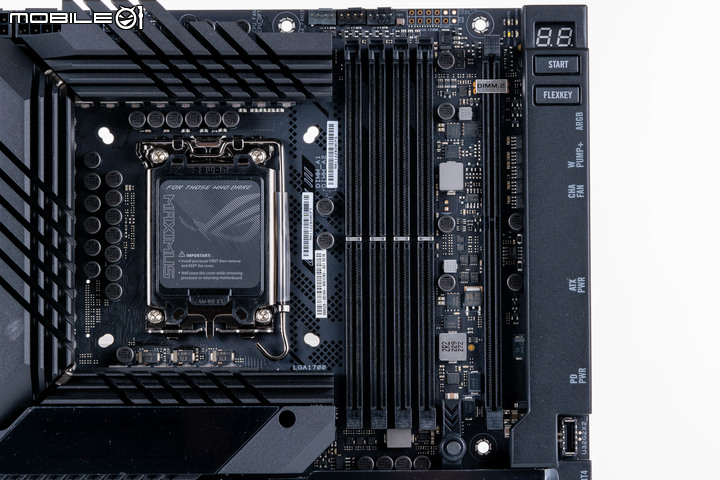

記憶體插槽提供四組 DDR5 DIMM 規格插槽,最大支援 128GB 容量、雙通道以及 7800 MT/s 以上的規格。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
記憶體插槽旁還有 DIMM.2 的插槽,提供兩組 M.2 SSD 的安裝空間。另外 ROG MAXIMUS Z790 EXTREME 主機板側面插座幾乎改為橫向配置,並且在護蓋上標示了名稱方便使用者裝機。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

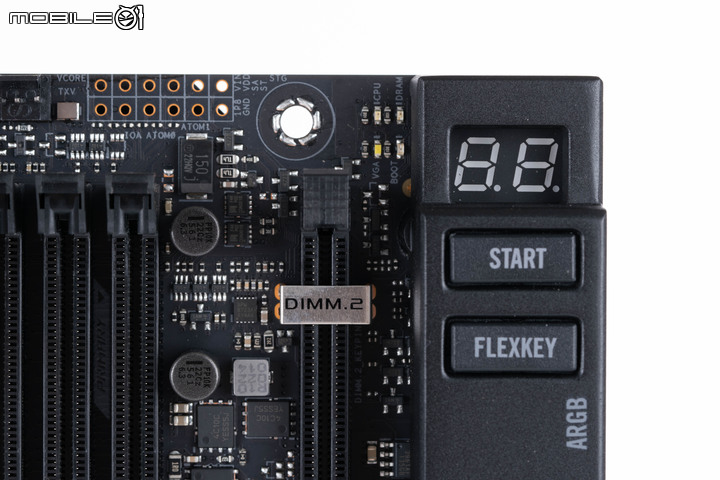

主機板右上角的 Q-Code 指示燈、電源按鍵以及 Flex Key 自訂按鍵(預設功能為 Reset)。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

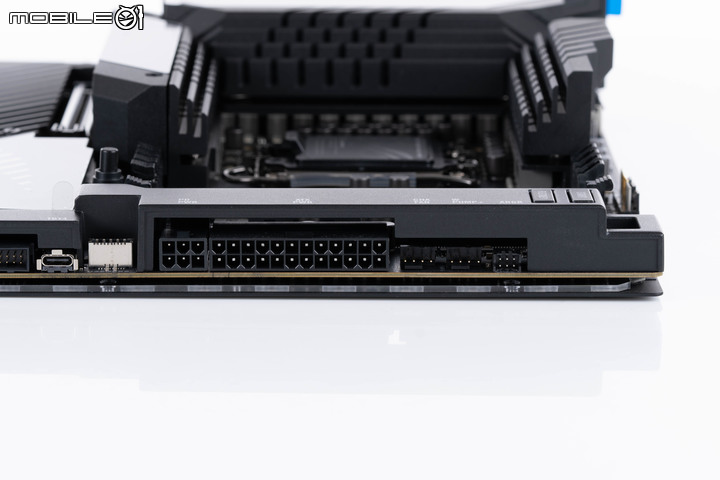

從側面來看 ROG MAXIMUS Z790 EXTREME 主機板上半部右側的插槽,提供包括 ARGB 燈效針腳、水幫浦 4 Pin 電源插座、機殼風扇電源插座、ATX 24 Pin 主機板電源、PCIe 6 Pin 輔助電源(提供給前面板 USB Type-C 連接埠供電使用,要接上才能提供 60W PD 供電規格)。另外在下方可以看到一整排的燈效設計,設置在強化背板上。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

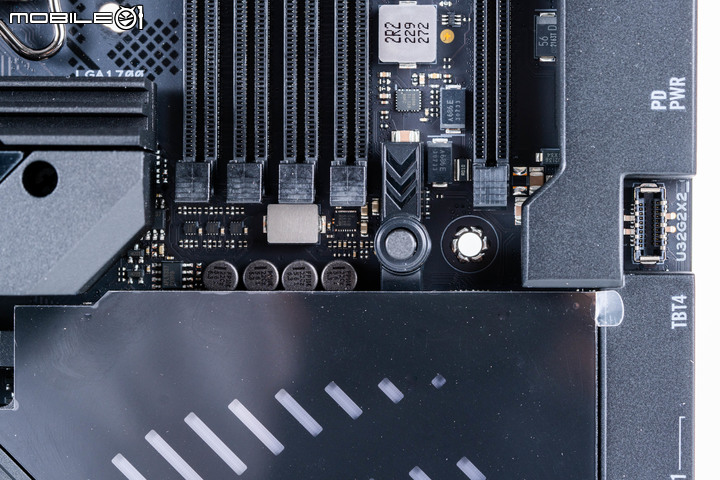

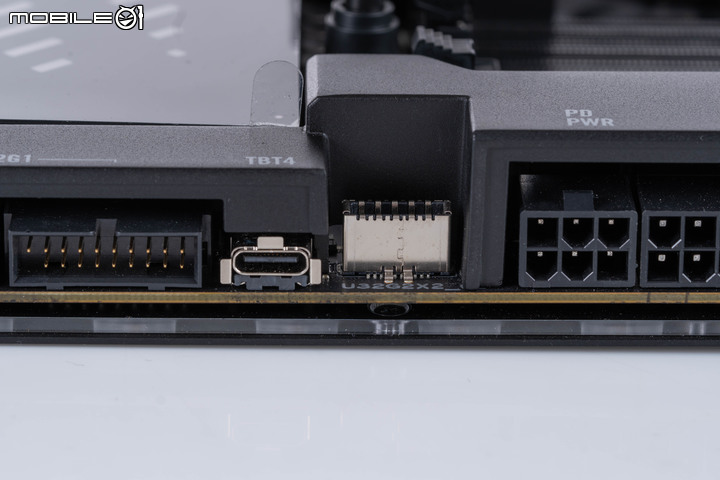

位在主機板右側中央的 USB 3.2 Gen 2x2 前面板連接埠(右)以及 Thunderbolt 4 連接埠(左),前者可提供最高 20 Gbps 的傳輸速率以及 27W 供電規格,而在接上右邊的 PCIe 6 Pin 輔助電源後,可以提供 60W 的 USB PD 供電規格。至於左邊的 Thunderbolt 4 連接埠,最高可以提供 40 Gbps 的傳輸速率,不過陳拔一直很納悶的是為何要在內部安裝這樣的外接連接埠.......

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

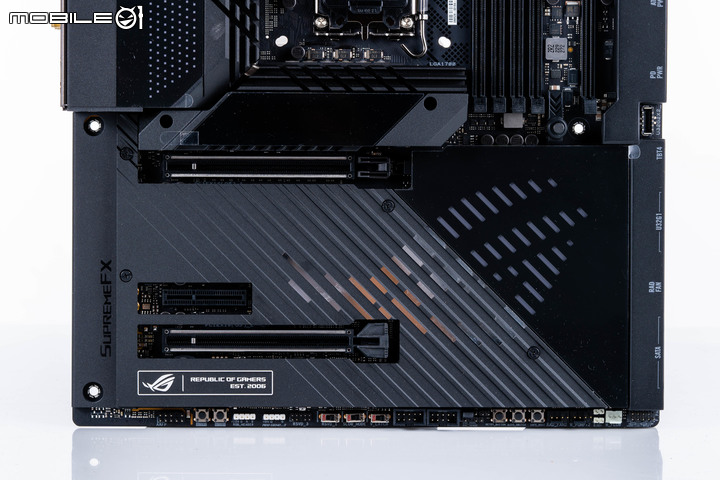

ROG MAXIMUS Z790 EXTREME 主機板下半部的配置,幾乎被整片大型散熱片所覆蓋,散熱片上還有巨大的 ROG 敗家之眼 Logo,開機時會發出燈效,真的是很炫。(等解禁後再為大家補上)。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
近看 ROG 敗家之眼的設計,可以看到為採用一段一段 RGB 燈效 LED 排列而成。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
在近期的 Extreme 款式主機板中,都會在第一組 M2_1 SSD 插槽上設置了可動態顯示資訊與影像的 2 吋 LiveDash OLED 面板,這也讓 M2_1 插槽上的散熱片體積加大不少。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

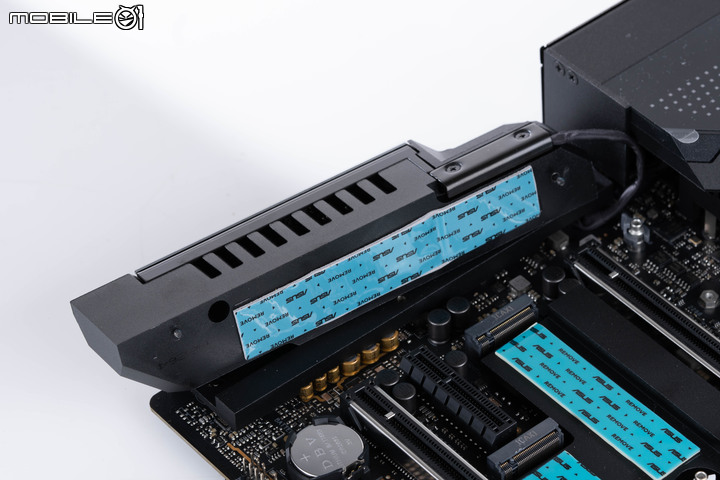

開啟 M2_1 SSD 插槽散熱片的樣子,不過因為具有螢幕顯示的傳輸線,所以在卸下散熱片時要小心,盡量避免用力拉扯傳輸線。背面則是具有導熱膠條的設置,不過這一年 ROG 主機板的導熱膠條改用不同的品牌,導熱效率如何還要實際看一下。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

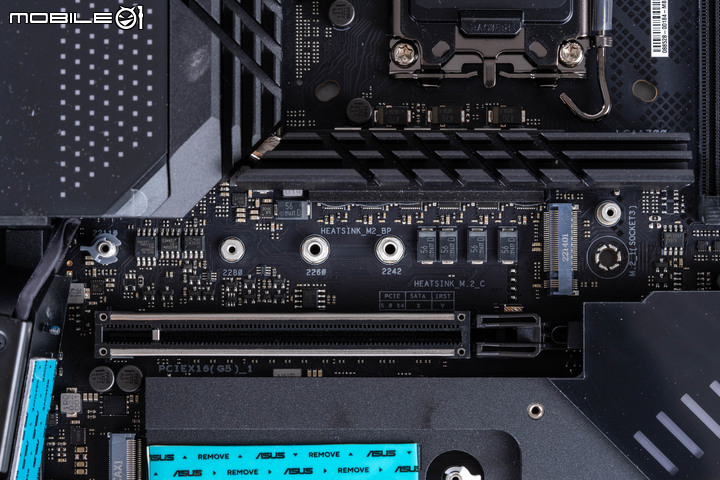

M2_1 SSD 插槽為與處理器直連的設計,提供 PCIe 5.0 x4 的傳輸規格,但是會與第二組 PCIe x16 插槽共享頻寬。尺寸部分最長則是支援 22210 長度的 NVMe 模組。


Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

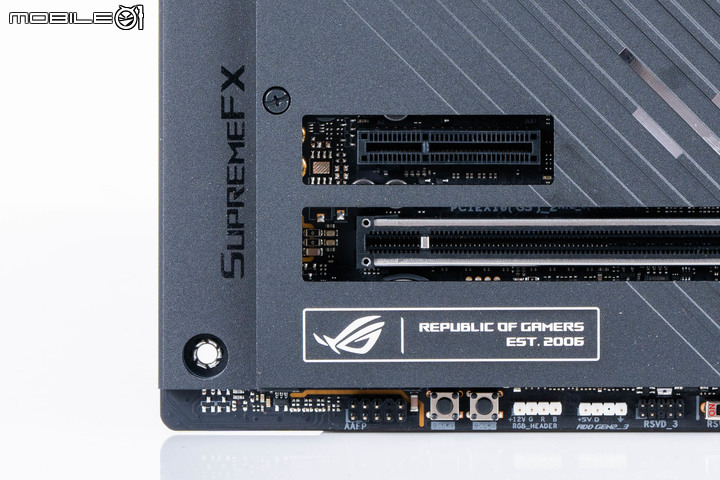

PCIe 插槽部分則是提供兩組 X16 以及一組 x4 的規格,兩組 PCIe x16 插槽均為與處理器直連的設計,提供單一組 PCIe 5.0 x16 或是兩組 PCIe 5.0 x8 的傳輸模式,不過這個頻寬還要跟 M2_1 的 M.2 SSD 插槽共用,所以如果要在 M2_1 的插槽安裝 SSD 的話,不僅第二組 PCIe x16 插槽會停用,第一組 PCIe x16 插槽也會降為 x8 的傳輸模式,老實說陳拔還蠻不喜歡這樣的配置就是了,不過至少這次 ROG MAXIMUS Z790 EXTREME 主機板有把 PCIe x4 插槽放回來,為與 Z790 主機板晶片組連接的 PCIe 4.0 x4 規格,而不是上一代 PCIe x1 的雞肋設計。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
在第一組 PCIe x16 插槽部分也有做出方便釋放插槽鎖定的 Q-release 按鍵釋放設計,不過這次在 ROG MAXIMUS Z790 EXTREME 主機板由原本的鋼索拉動形式改為機構連桿設計,使用的感受會有點不同。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

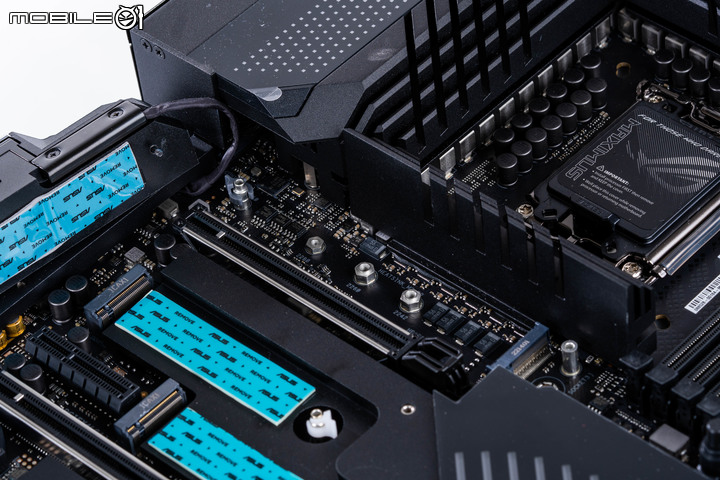

卸下下方散熱片的情形,這部分還提供兩組 M.2 SSD 插槽,兩者均為 PCIe 4.0 x4 規格,分別為與處理器直連的 M2_2(上)以及與 Z790 主機板晶片組連接的 M2_3(下)。若是讓第一組 PCIe x 16 插槽完整發揮 x16 頻寬,在主機板上就只能先使用這兩組 M.2 SSD 插槽了。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
散熱片背面也有導熱膠的配置。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
在 M.2 SSD 的固定方式上均採用免工具的 Q-Latch 設計,僅在第一組的 M2_1 上面設置在 22210 的固定長度,所以若是要在 M2_1 上使用 Q-Latch 就要花一番功夫。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
M2_1 插槽的 Q-Latch 設置在 22210 長度的鎖點上,另外陳拔借到的這張 ROG MAXIMUS Z790 EXTREME 主機板在 M2_1 底部也沒有散熱膠條的配置。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

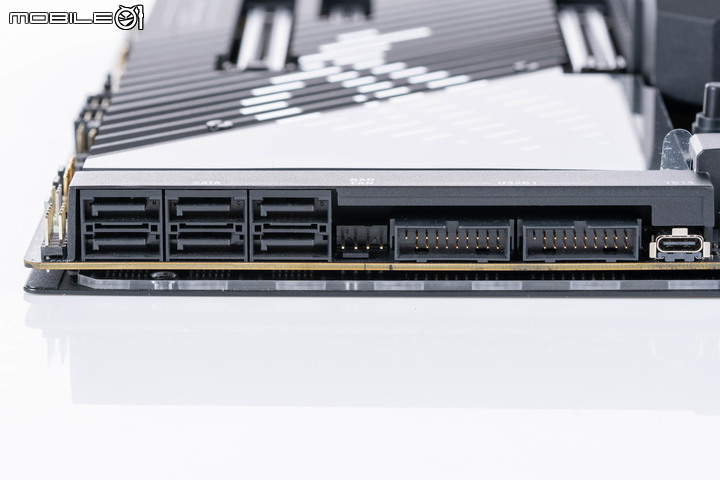

ROG MAXIMUS Z790 EXTREME 主機板晶片組散熱片外側的連接埠,提供兩組 USB 3.0 前面板連接埠、一組4 Pin 機殼風扇電源插座以及六組 SATA 6 Gbps 連接,另外在下方可以看到延伸到底部的整條側面 RGB LED 燈效配置。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

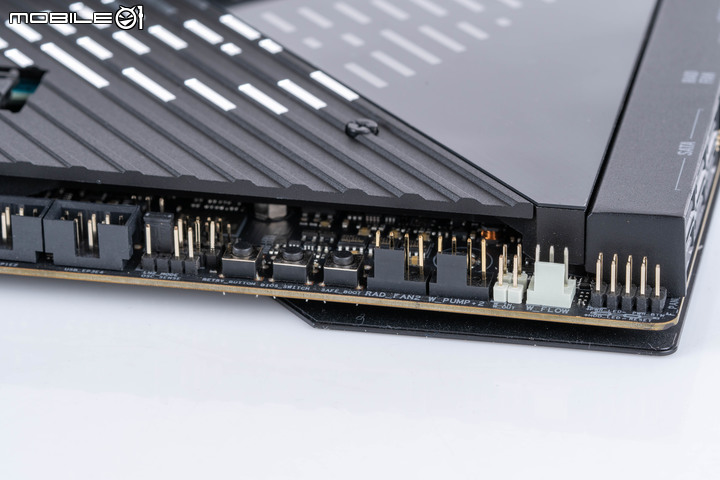

ROG MAXIMUS Z790 EXTREME 主機板右下角的連接腳位,包括前面板插座,水冷流速偵測、水幫浦 4 Pin 電源插座、安全模式開機按鍵、BIOS 切換按鍵、開機重試按鍵,並且具有溫度探針連接針腳、LN2 模式跳線針腳等,方便進階超頻玩家能夠更全面的掌控系統。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
ROG MAXIMUS Z790 EXTREME 主機板中央底部的連接埠,提供兩組 USB 2.0 連接座以及 SLOW Mode 以及原廠人員的偵錯開關/連接針腳。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
左側提供 RGB 與定址 RGB 燈效連接針腳各一,另外左側兩顆 BLCK 按鍵可讓使用者快速切換 BCLK 頻率。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板
右下角的音效相關區塊,雖然大部分被遮蔽,但是仍可看到具有隔離設計以及前面板音效插座。ROG MAXIMUS Z790 EXTREME 主機板在音效部分採用 SUPREMEFX ALC4082 AUDIO CODEC 解碼晶片搭配 ESS ES9218 QUAD DAC 數位類比轉換晶片,提供工作室等級的虛擬混音以及 DTS 環繞音效功能。

Intel 第 13 代 Core-S Raptor Lake 處理器編輯測試盒組開箱 feat ROG Maximus Z790 Extreme 主機板

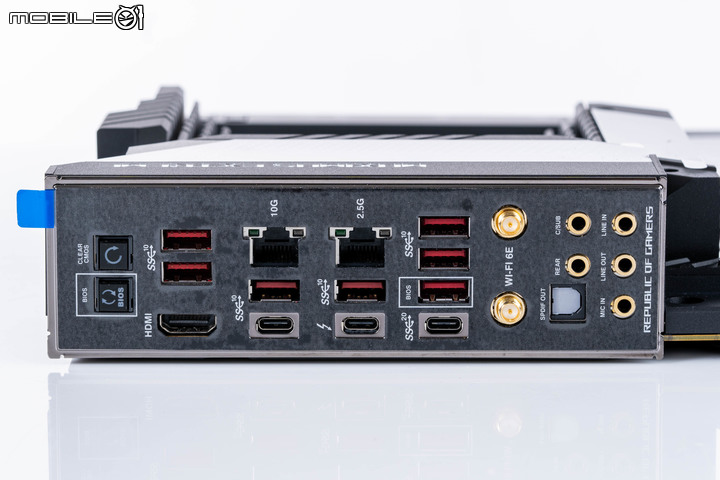

ROG MAXIMUS Z790 EXTREME 主機板的後方 IO 輸出部分,包括 BIOS FLASHBACK/ CLEAR CMOS 按鍵、一組 HDMI 2.0 連接埠、一組 10 GbE 有線網路連接埠(MARVELL AQTION) 、一組 2.5 GbE 有線網路連接埠(Intel)、一組 THUNDERBOLT 4/USB TYPE-C 連接埠、八組 USB 3.2 GEN 2 連接埠(七組 Type-A + 一組 Type-C)、WiFi 6E 無線網路天線插座、S/PDIF 音效輸出、五組具備 LED 照明的 3.5 mm 音效連接埠。

至於在上機通電的燈效、功能以及實際效能的部分,還是要等周四晚上解禁之後才能公開啦,這部分也請大家期待一下囉。
