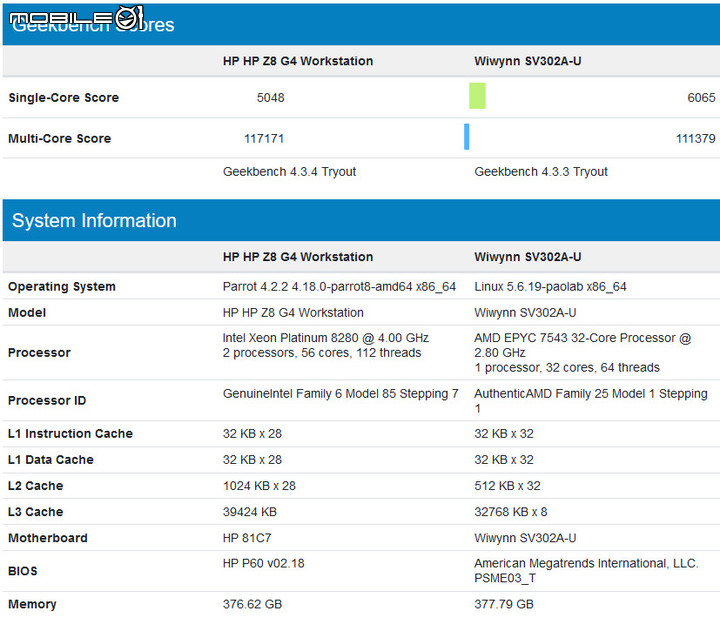

再往後，自然就將是5nm工藝、Zen4架構，代號為「Genoa」(熱那亞)，產品序列應該是第四代霄龍7004系列。
只是發佈時間可能要耐心等等，預計最快也得2021下半年，甚至到2022年初。

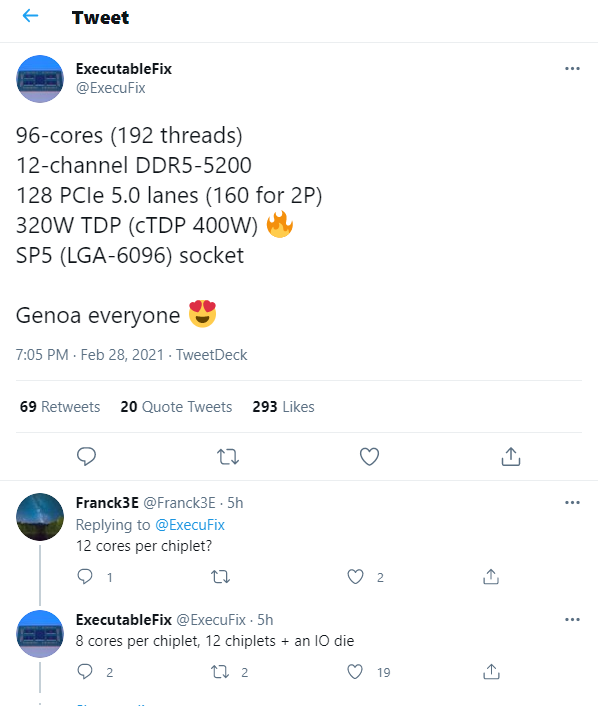

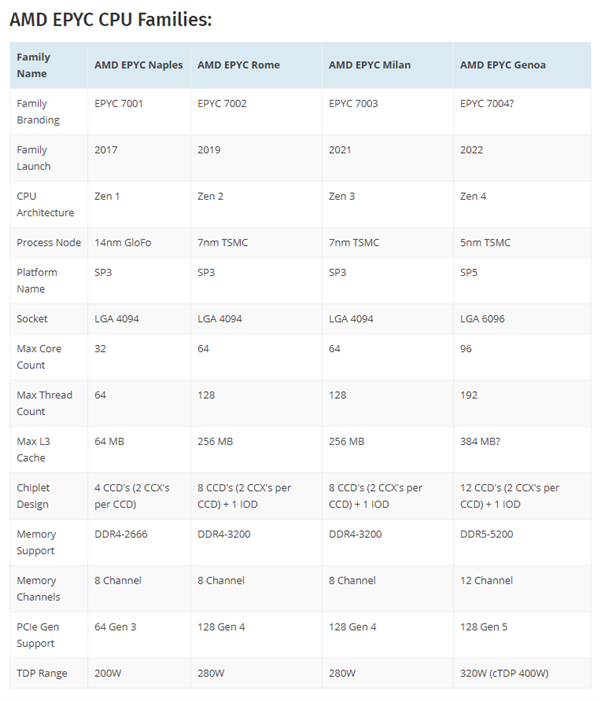

現在，推特博主@ExecutableFix 首次曝光了四代的核心規格：
1、核心數量最多96個，線程數量最多192個，比現在增加整整一半。
內部仍是chiplet小芯片結構，每顆8核心，總計12顆，另外繼續一顆IO芯片。
2、內存支持新一代DDR5，最高頻率達5200MHz，通道數也增加一半的達到12個。
每通道2條內存，那麼單路最多就是24條，使用128GB內存條的話，單路就是最多3TB內存。
3、輸入輸出支持新一代PCIe 5.0，單路還是最多128條通道，但是雙路對外可提供160條。
這意味著，雙路之間內部通信所需通道數從128條減少到96條，畢竟帶寬翻番了。
4、熱設計功耗最高達到320W，比現在增加40W，同時支持最高上調到400W(cTDP)。
5、接口首次更換為新的SP5 LGA6096，比現在的SP3 LGA4094增加多達2002個觸點。
畢竟要支持DDR5、PCIe 5.0，但有趣的是SP4的名字被跳過去了。

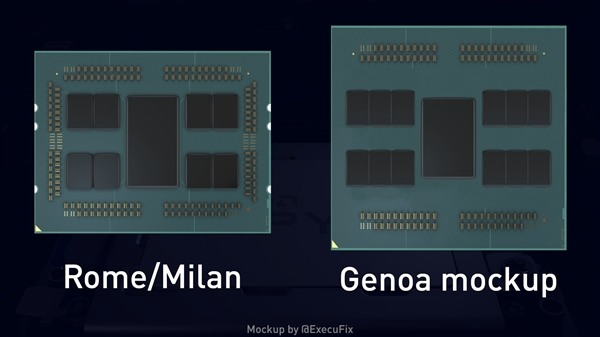

二三代霄龍、四代霄龍(模擬圖)內部結構對比
競品方面，Intel將在今年底發佈代號Sapphire Rapids的第四代可擴展至強，規格同樣是飛躍的，但是相比於四代霄龍各方面都遜色不少。

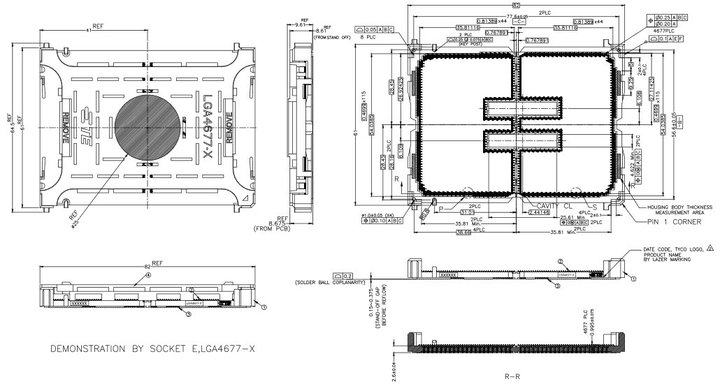

10nm Enhanced SuperFin製造工藝，Golden Cove CPU架構，MCM多芯封裝，最多4顆小芯片、60核心120線程(至少初期隱藏4個核心)，集成最多64GB HBM2e高帶寬內存，支持最多8通道DDR5-4800、80條PCIe 5.0，熱設計功耗最高400W，接口換成新的LGA4677-X。
