最近他要調回台灣工作，為了回報就幫忙他組H77工作機。
幫組期間，我拿了這棵i7-3770K裝上H77試玩，看看人家討論k版搭H77會哭是怎樣情況，我想一般人不會這樣配，所以自己當小白鼠給大家參考。

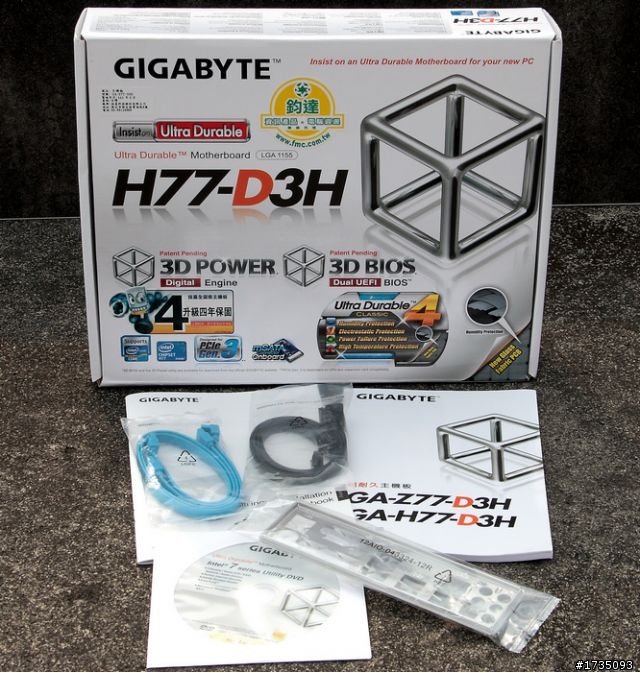

主機板買了H77-D3H，這是主人去現場指定購買，鈞達代理非聯強貨，那配件：
驅動程式光碟片- 1片
使用手冊- 1本
硬體安裝指南- 1本
SATA排線- 4條
後方I/O裝置鐵片- 1個

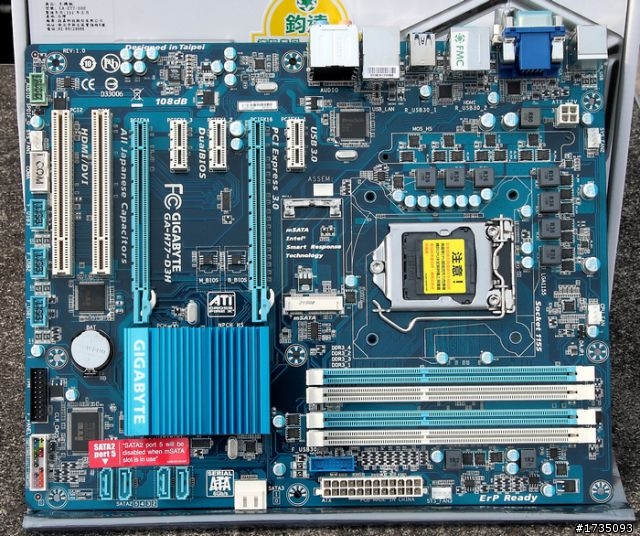

技嘉傳統藍的大板，電源相數4+1+1供電模組設計，4個1.5V DDR3 DIMM插槽，最高支援到32 GB，支援雙通道DDR3 1600/1333/1066 MHz，搭配Ivy Bridge可以直上DDR3 1600。
擴充槽：
1個PCI Express 3.0 x16插槽，支援x16運作規格，還要搭配Ivy Bridge才行
1個PCI Express 2.0 x16插槽，支援x4運作規格，安裝雙顯卡的運作模式x16＋x4
3個PCI Express 2.0 x1插槽
2個PCI插槽
在兩組PCI Express x16插槽之間的PCI Express 2.0 x1插槽，與支援x4運作規格的PCI Express 2.0 x16插槽共享頻寬，所以有安裝PCI Express x4擴充卡時，那兩組PCI Express 2.0 x1插槽就無法使用。
SATA儲存裝置：
2個SATA 6Gb/s白色SATA (SATA3_0~SATA3_1)，4個SATA 3Gb/s藍色插座(SATA2_2~SATA2_5)，這6個SATA不是只支援RAID 0、RAID 1、RAID 5及RAID 10功能。
USB裝置：
10個USB 2.0/1.1連接埠，4個在後方面板，6個需經由排線從主機板內USB插座接出。
H77晶片內建支援4個USB 3.0連接埠，2個在後方面板，2個需經由排線從主機板內USB 3.0的19pin專用插座接出。板子還加掛Etron EJ168晶片，在後方面板有2個USB 3.0連接埠。以上總計H77-D3H有6組USB 3.0連接埠。
MB後面的CPU背版處加入鐵蓋。

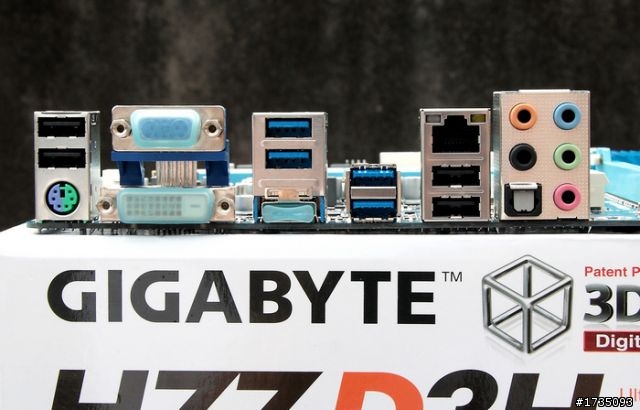

後方面板裝置，從左到右、由上而下：
1個PS/2鍵盤/滑鼠插座
1個D-Sub插座
1個DVI-D插座，不能轉接為D-Sub，支援最高1920x1200的解析度
1個HDMI插座，支援最高1920x1200的解析度
4個USB 3.0連接埠，RJ-45埠下方的兩組USB 3.0連接埠是由H77晶片支援，一旁獨立的兩組USB 3.0連接埠是由加掛Etron EJ168晶片提供
4個USB 2.0連接埠
1個RJ-45埠(Atheros GbE網路晶片，支援10/100/1000 Mbit速度)
1個S/PDIF光纖輸出插座＋5個音源接頭(VIA VT2021晶片，支援7.1聲道)

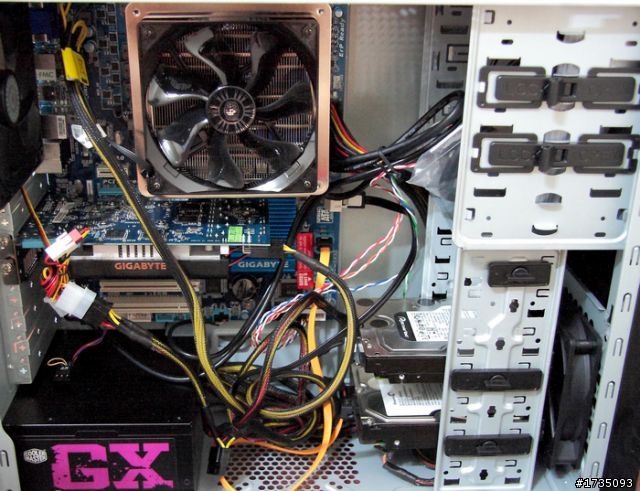

裝機過程快速跳過，RC-370機殼內部線材沒整得很好，如有傷眼尚請見諒
，裡頭已裝：I7-3770K
H77-D3H
阿速司 GV-R575D5-1GD
kingston DDR3-1066 1GB X4
系統碟 WD FALS 1TB
資料碟 ST 7200.11 1TB
風神鍛二代 GEMIN II S524
GX-450W
技嘉的UEFI有加入F12截圖功能，可以把圖片儲存在隨身碟裡，這樣就不用在用相機拍BIOS畫面了。
我把UEFI的3D畫面做成GIF，這樣可以少貼圖。

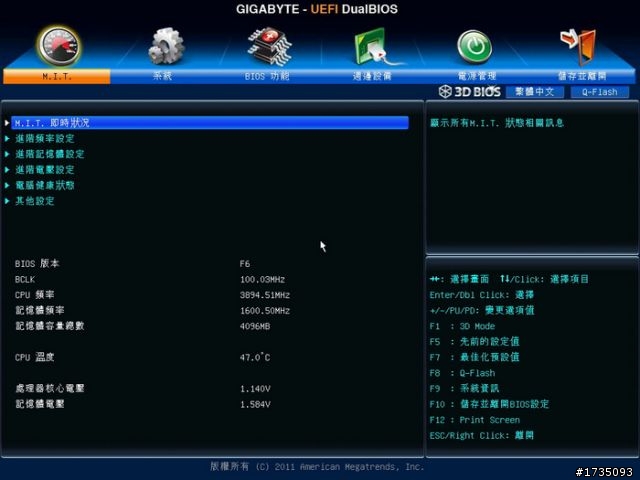

以下是UEFI的細部設定畫面，F6版本，已經切換成中文畫面，我就沒有做成GIF，提供給有興趣的人參考。

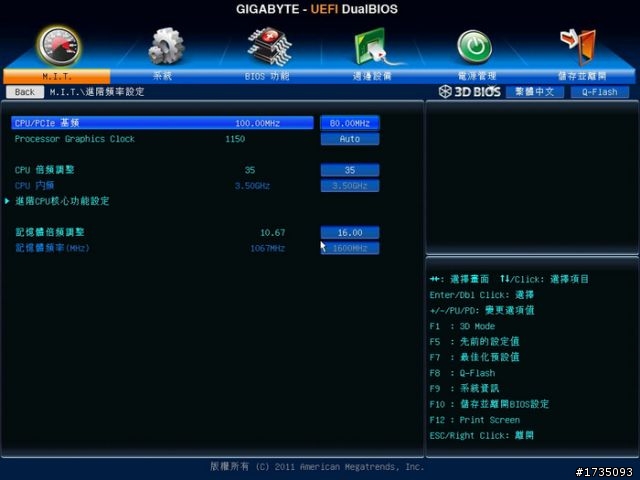

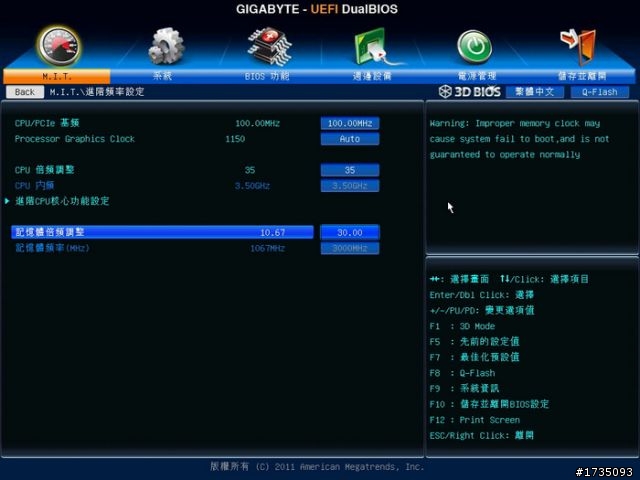

一次以0.01 MHz為單位調整，最低至高範圍80～150 MHz。

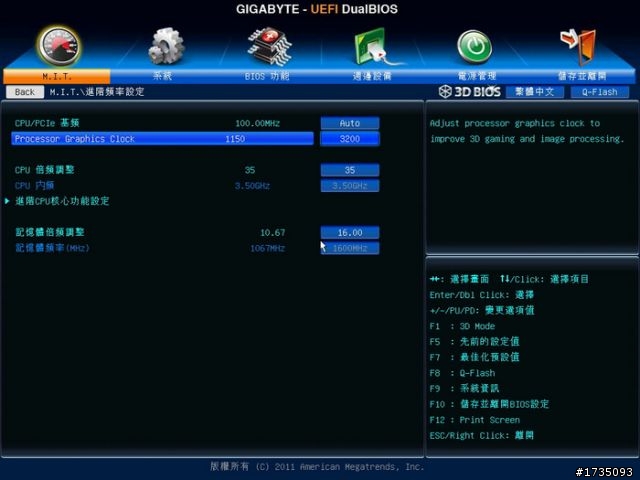

內顯頻率調整，最低至高範圍400～3200 MHz。

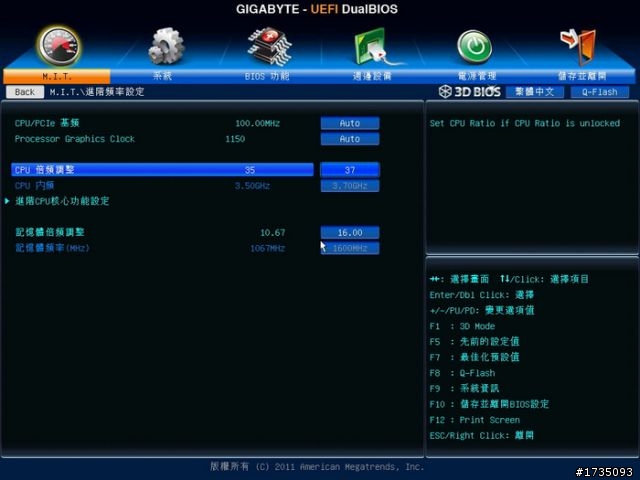

CPU倍頻調整，可更動範圍視安裝處理器而定。
記憶體倍頻調整，最低至高範圍8～30 x。

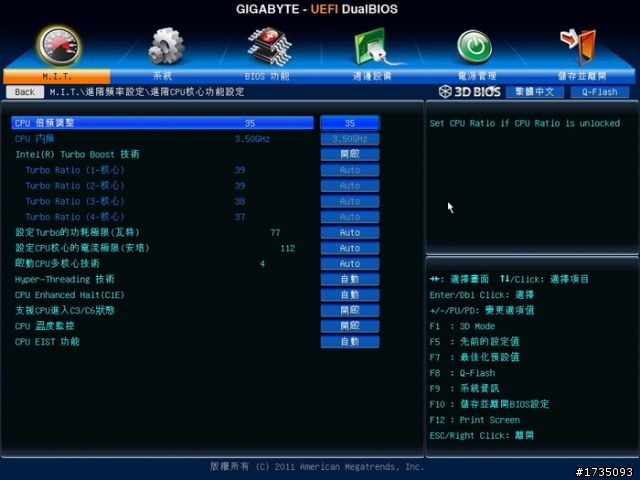

CPU進階調整。

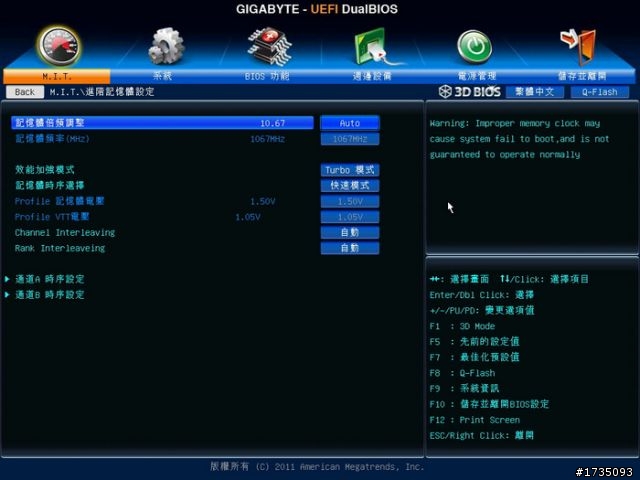

Memory進階調整。

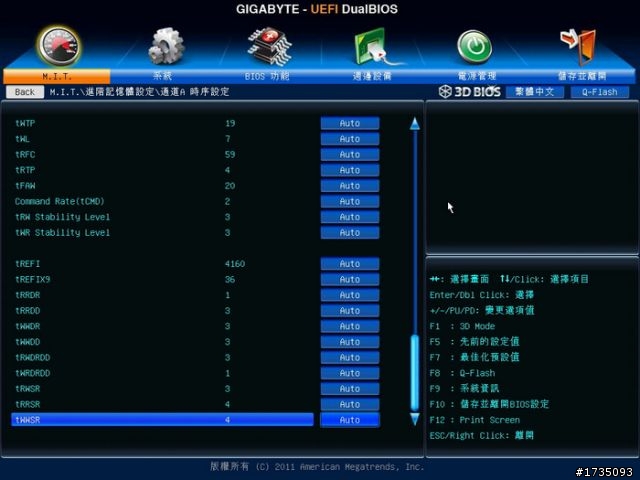

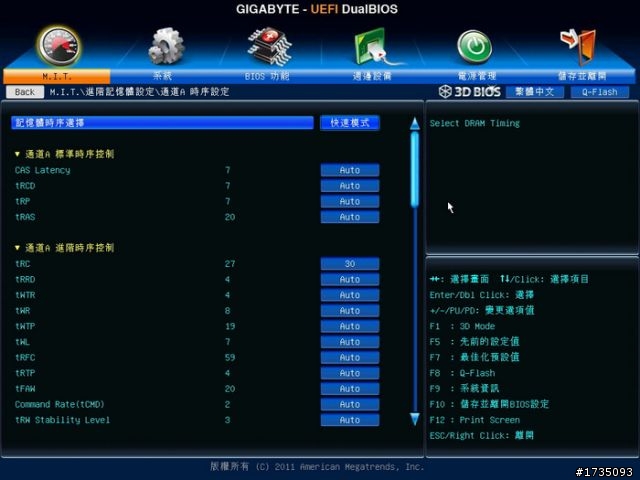

Memory各項時序進階調整。

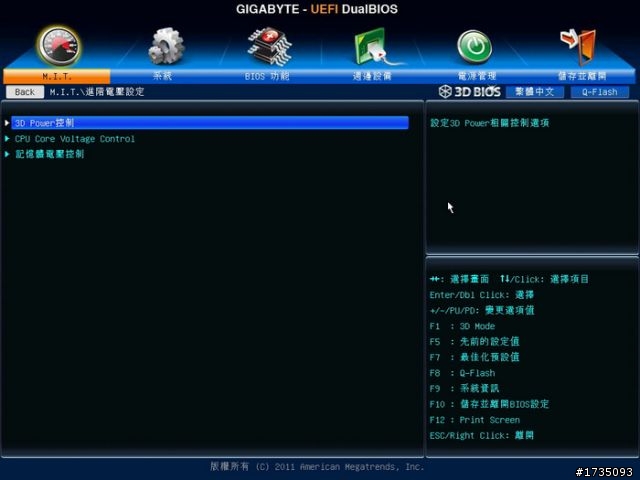

各項電壓進階調整。

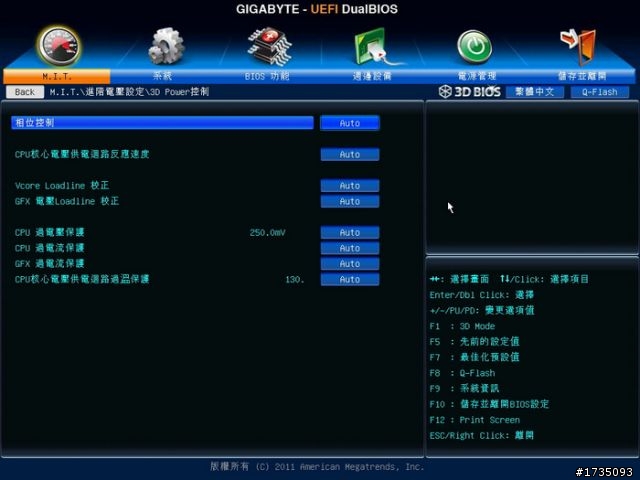

3D Power Control，要自動省電功能就進相位控制，省電程度由低至高依序為eXm Perf (Extreme Performance)、High Perf (High Performance)、Perf (Performance)、Balanced、Mid PWR (Mid Power)及Lite PWR (Light Power)。

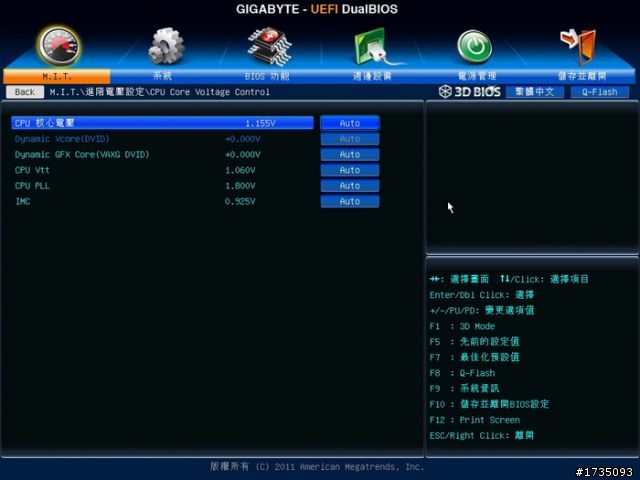

CPU電壓調整在這裡。

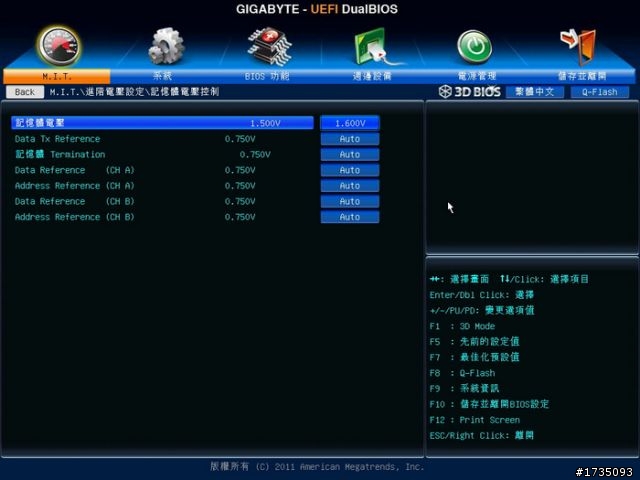

控制記憶體電壓在這裡。

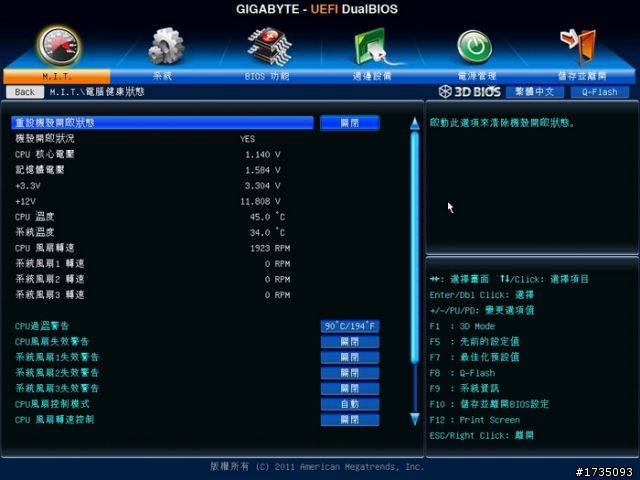

電腦元件電壓、溫度監控，在這裡可以調整CPU風扇轉速。

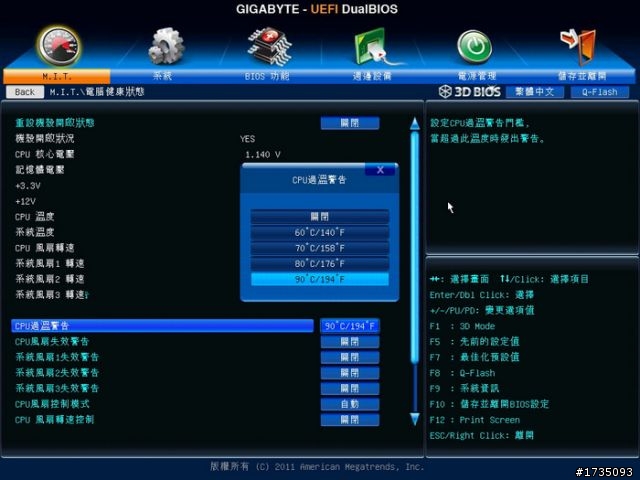

設定CPU過溫保護比較安心。

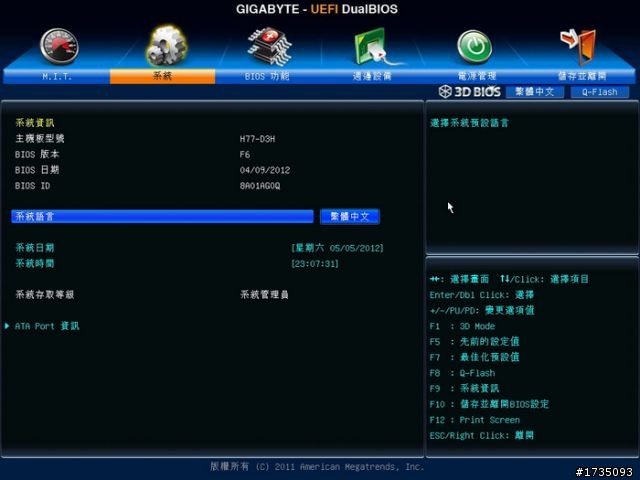

選擇BIOS設定程式所要使用的語言或是設定系統時間。

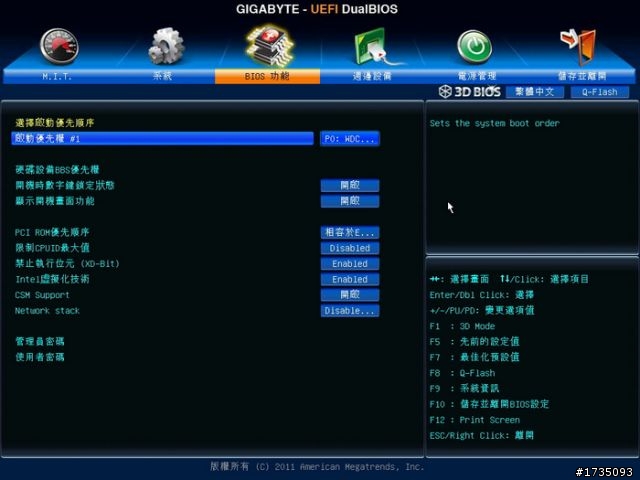

把BIOS功能裡頭的Execute Disable Bit (Intel病毒防護功能)、Intel Virtualization Technology (Intel虛擬化技術)、VT-d (Intel虛擬化技術)打開。

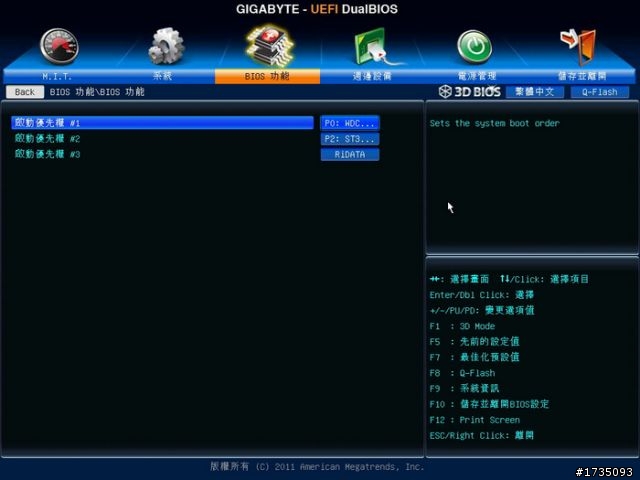

設定哪個作為硬碟或SSD為開機裝置。

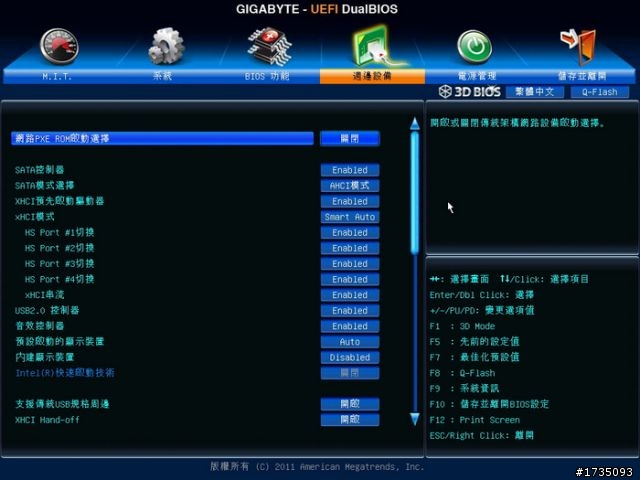

週邊設定頁面。

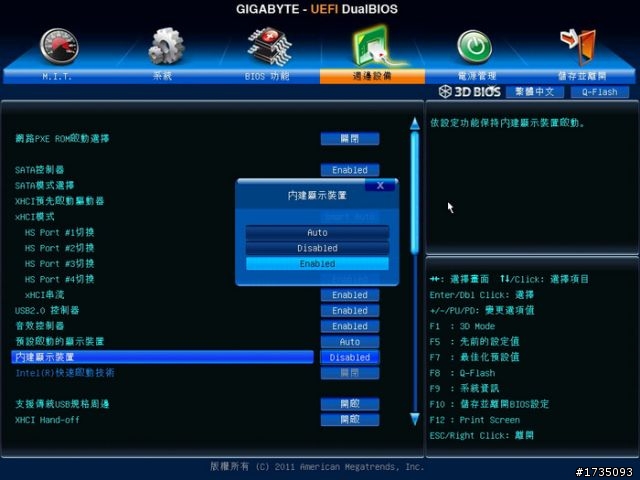

內顯開關在這裡。

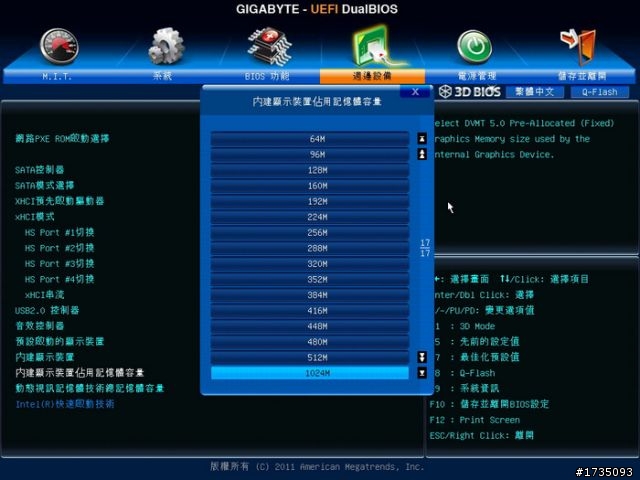

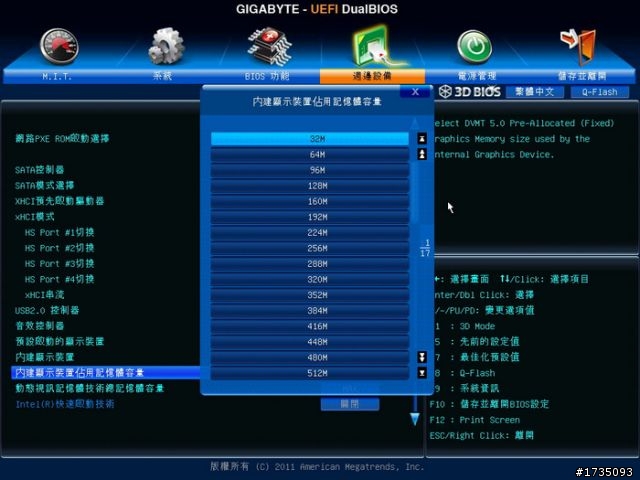

內顯記憶體大小範圍為32M～1024M。

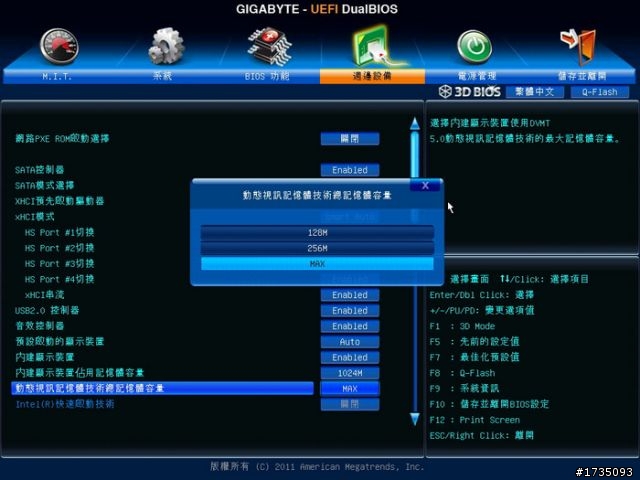

選擇分配給DVMT所需要的記憶體大小。

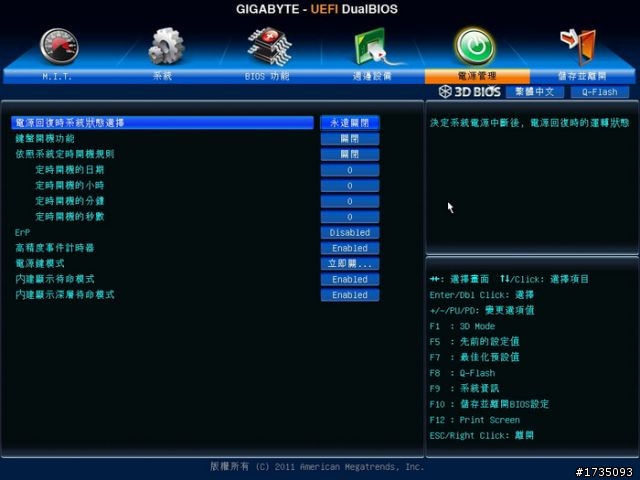

攸關關機省電功能在這裡。

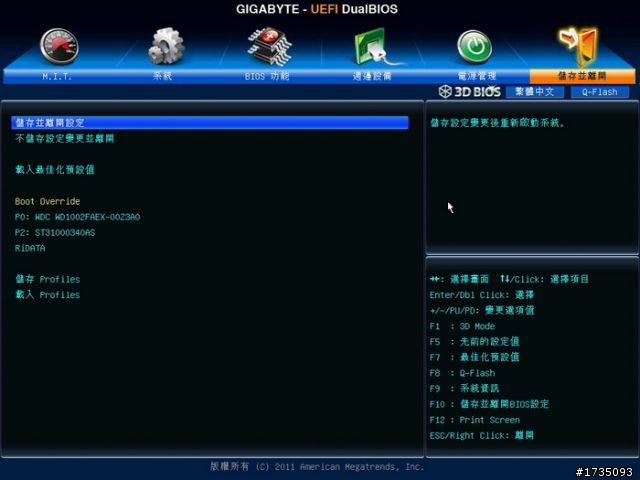

設定BIOS完成後，別忘了到這裡儲存。

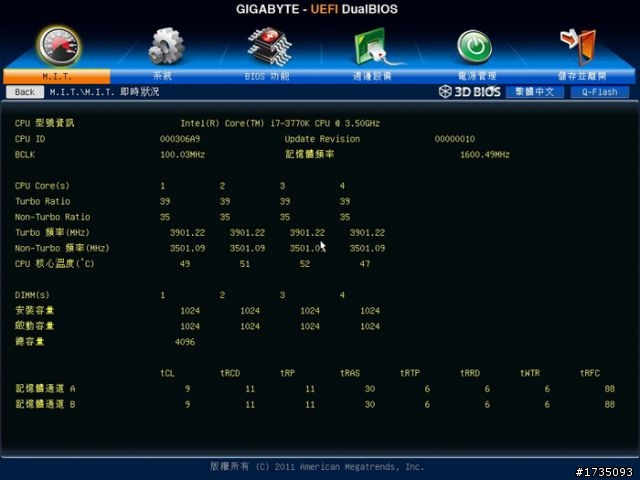

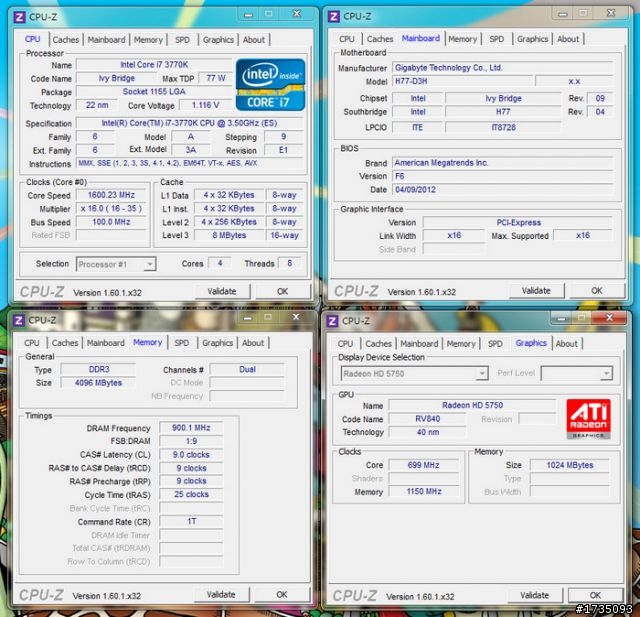

Windows 7 Professional 32位元下，原廠預設頻率無超頻。記憶體開DDR3 1800，這樣記憶體算是超頻了，很訝異的是4支kingston DDR3-1066 1GB可以跑到這裡，難怪買到的主人直呼二手撿到寶。
Ivy Bridge的k版內顯能力已經在網路上看過勇者大大分享，效能拿去遊戲只能說超不優，所以換帖兄弟確定多加一張獨立顯卡，本著惜物愛物拿快3年的GV-R575D5-1GD繼續撐。不過HD5750不就是後來換個名字的HD 6750？？
很夯網路遊戲Diablo 3，最近要正式上市了，我玩封測有幾週了，就拿它來玩玩。

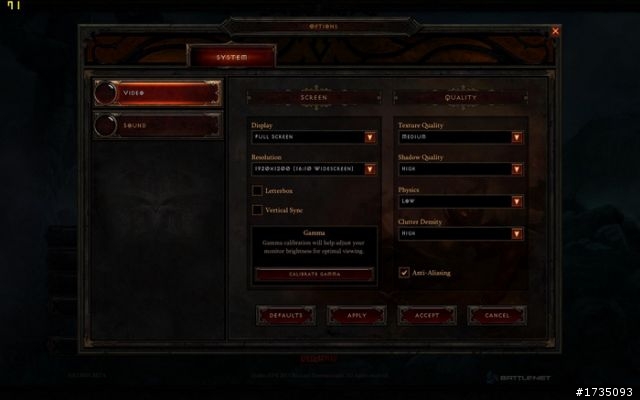

Diablo 3測試的部分，1920 x1200，特效部分：
Texture Quality：medium
Shadow Quality：high
Physics：low
Clutter Density：high
開AA

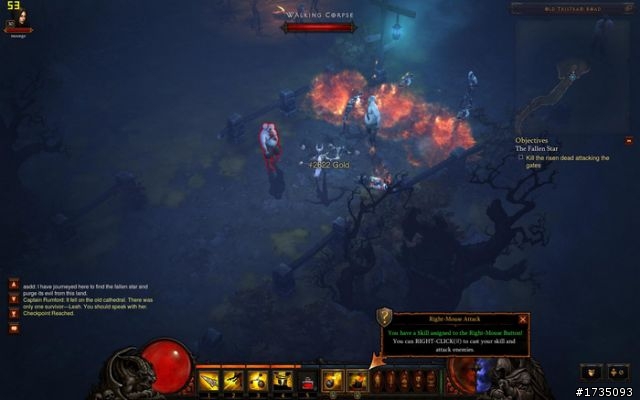

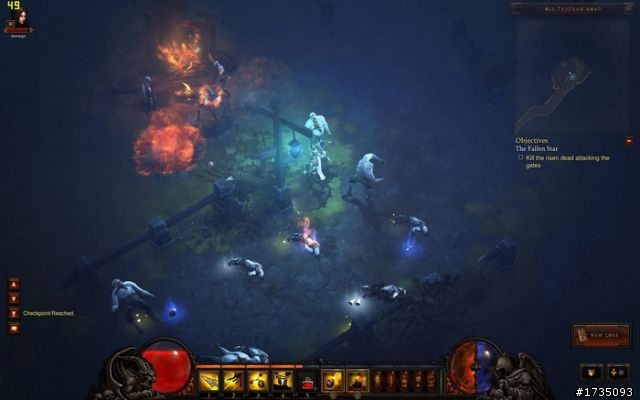

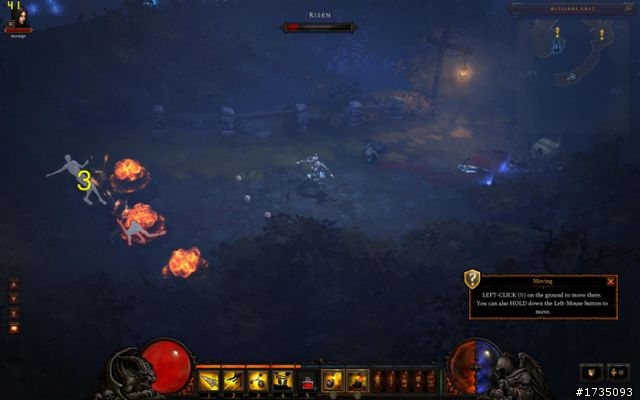

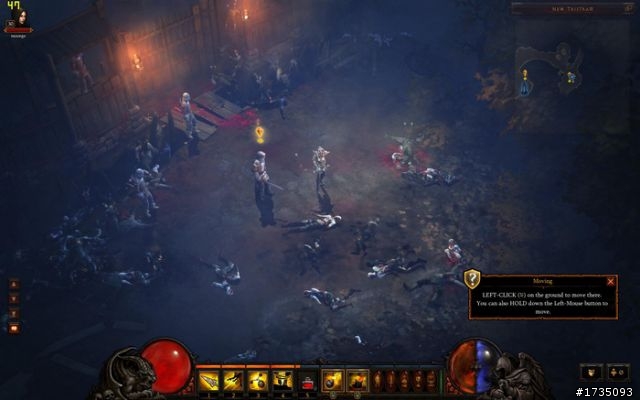

遊戲期間捉了幾張圖給大家參考。

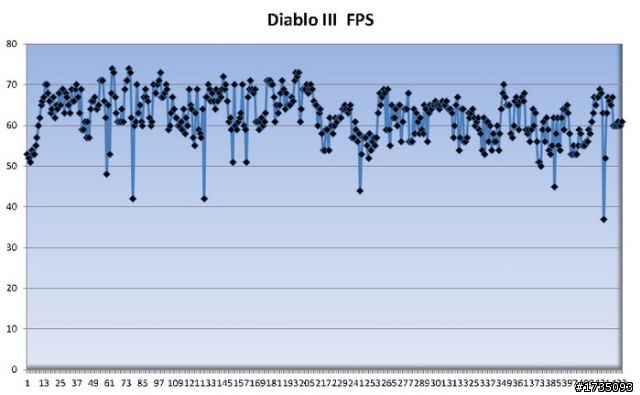

遊戲期間開FRPS記錄試玩7分多鐘的fps，我把它整理如圖表。
看樣子，遊戲特效應該還可以全開，不過等正式版出來後別一整個改變啊！
至於會不會像其他人說遇到後面關卡或人越多，甚至遇到每一關的王，都會吃掉更多顯示卡資源，答案也只能等正式版出來才知道，到時候再來分享。
以上是這次i7-3770K + H77-D3H影音遊戲機 in 暗黑3的簡單分享，暫時測試到此，其他待續。
-------------分隔線--------------

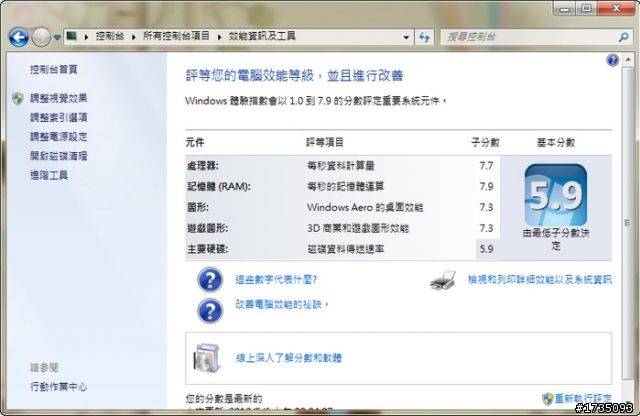

使用 Windows 7 的電腦效能評等，kingston DDR3-1066超頻至DDR3 1800記憶體得到的分數較高，WD FALS 1TB拖垮了整體評分

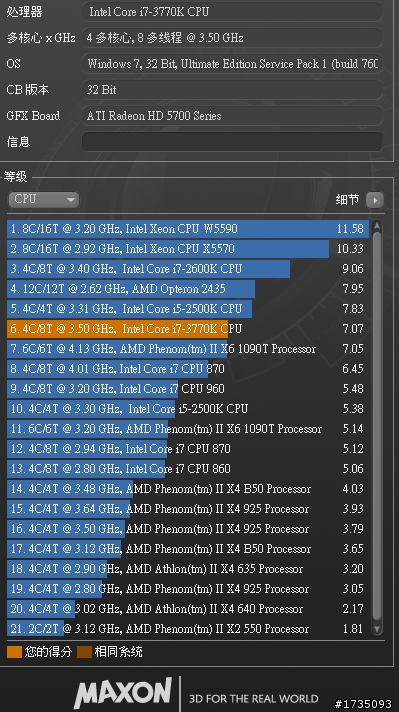

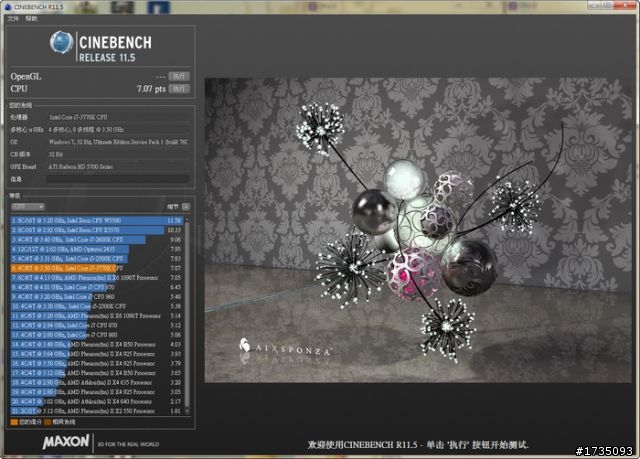

CINEBENCH R11.5

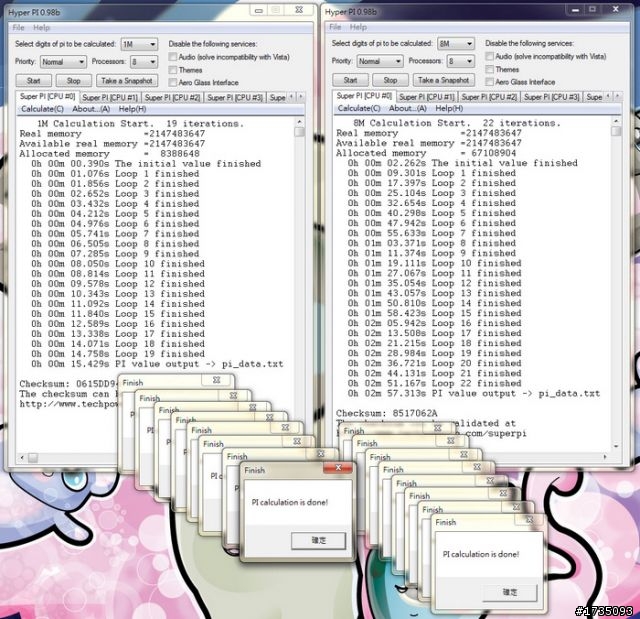

Hyper PI 1M X8、8M X8

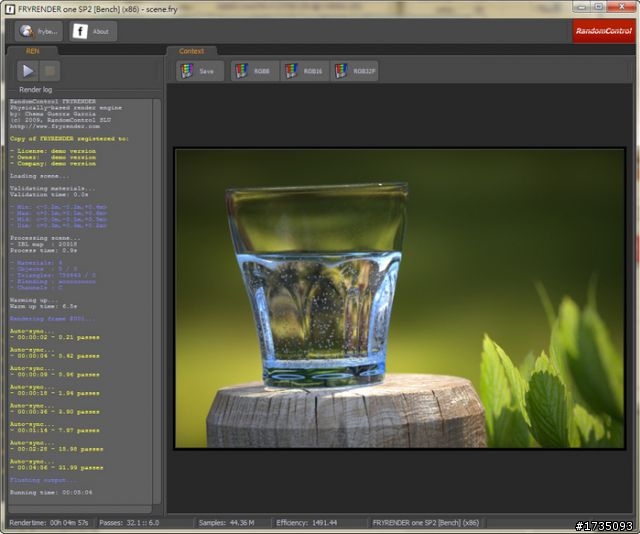

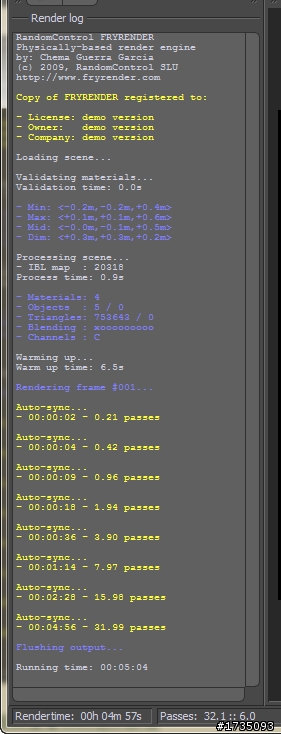

Fryrender公司出品新測試軟體，5分4秒完成。

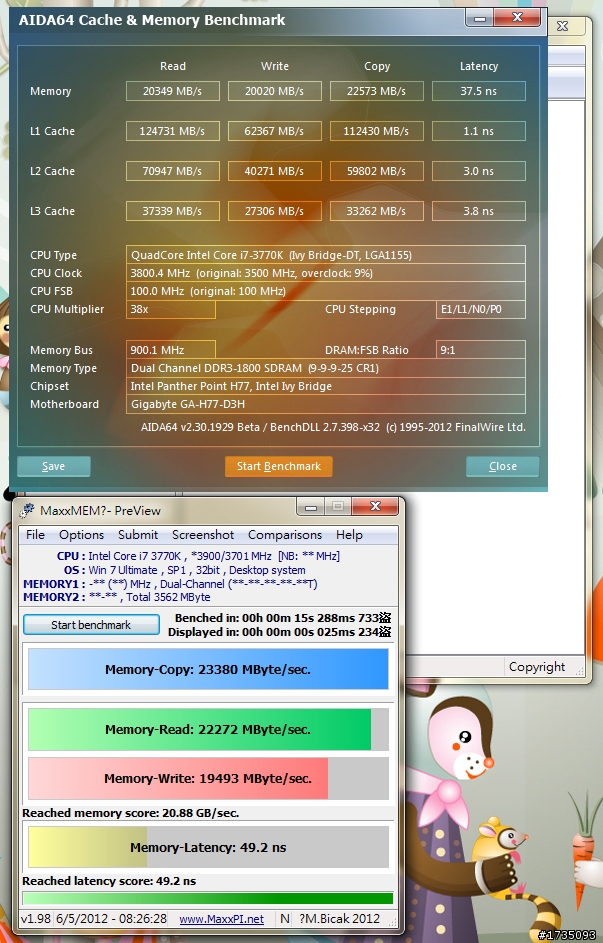

kingston DDR3-1066超頻至DDR3 1800記憶體頻寬

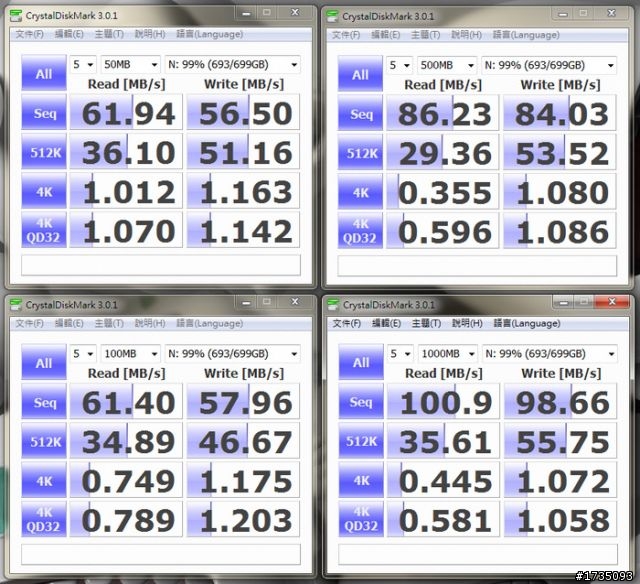

intel原生usb30晶片效能，用usb3.0外接盒＋ST7200.10 750GB

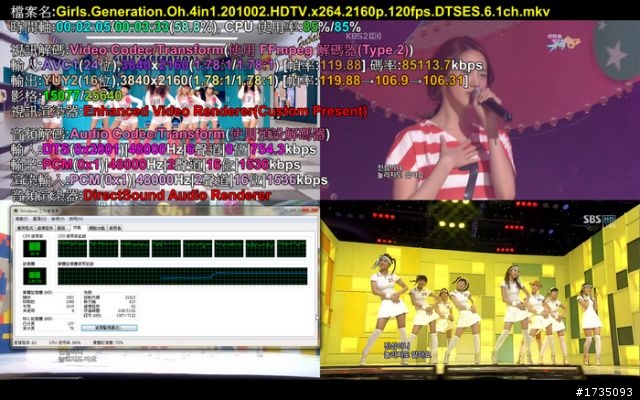

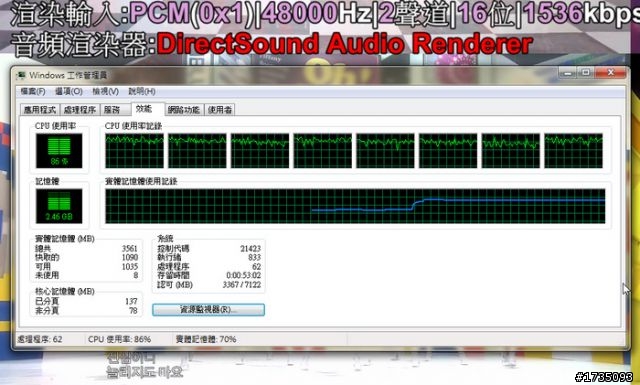

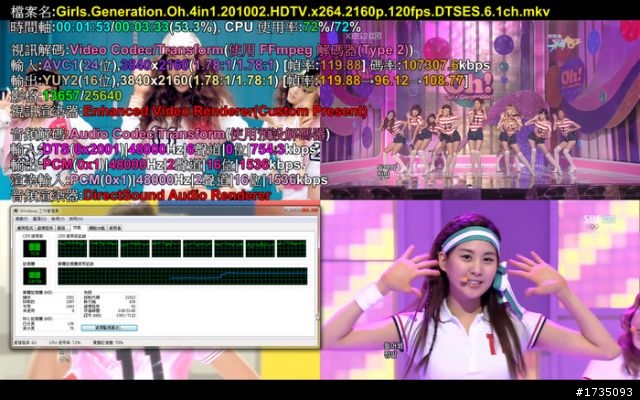

3840 X 2160解析度的次世代HD影片，傳說中最硬的少女時代HD影片，用potplayer 1.5.32007軟體播放，目前無法硬解，只能CPU軟解。

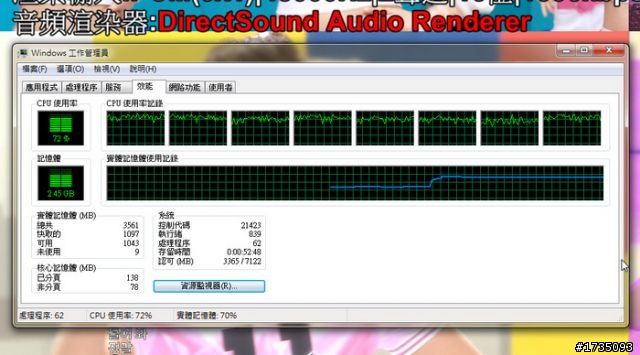

3770K預設時脈就可以播得很順，CPU資源吃很重，接近86～72％。
其實不只CPU資源吃很重，連記憶體也吃掉約1GB多。

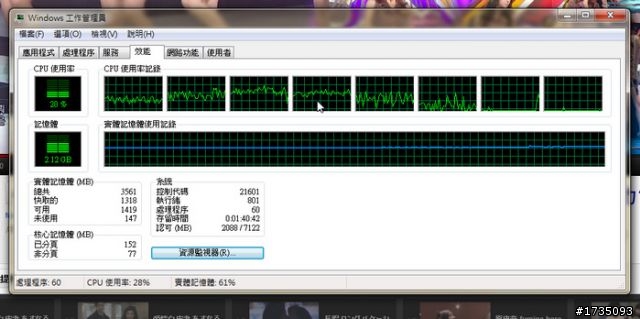

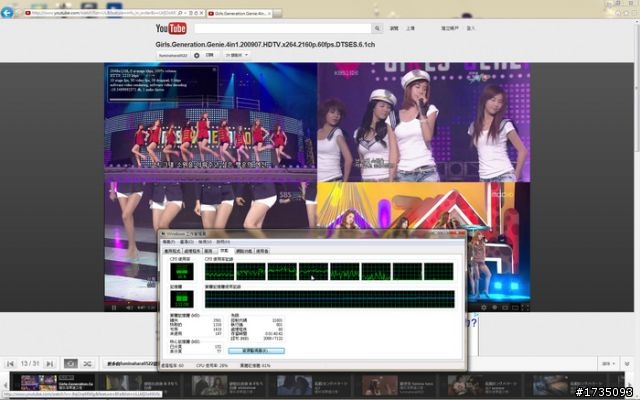

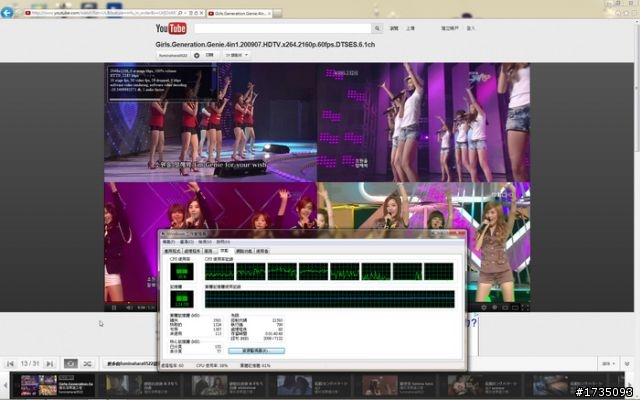

改到YOUTOBE試試這部影片

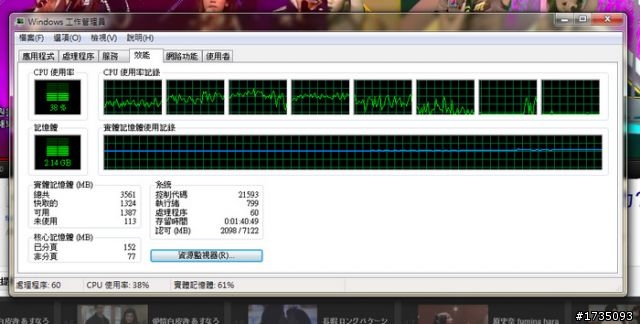

CPU資源沒有前面吃那麼重，接近38～28％，有兩個執行續幾乎沒動。

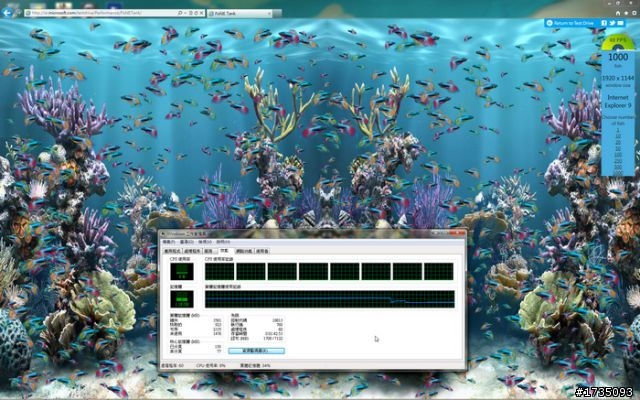

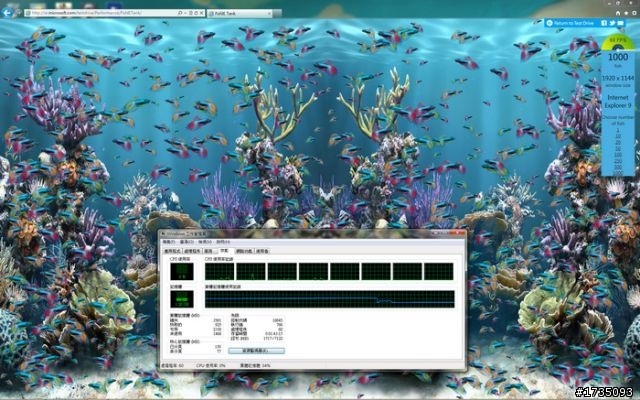

測試電腦跑Flash的效能!!

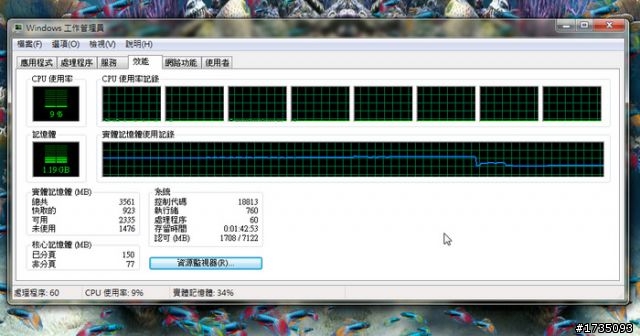

點了1000尾金魚，還是60 FPS不變，CPU資源9％，有時會跳到0％。

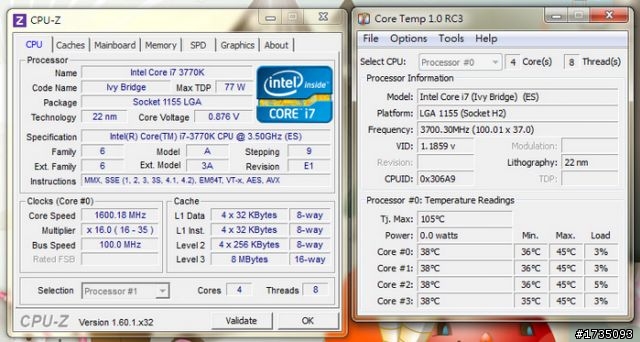

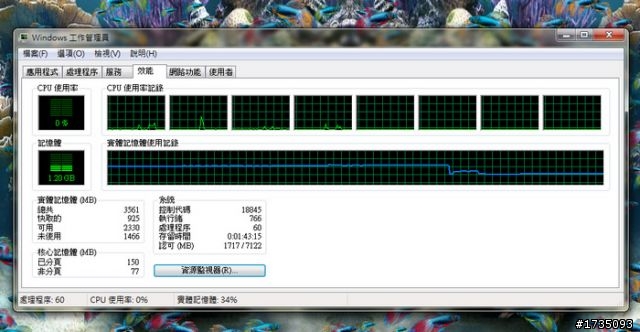

預設時脈的3770K其實也沒很熱。

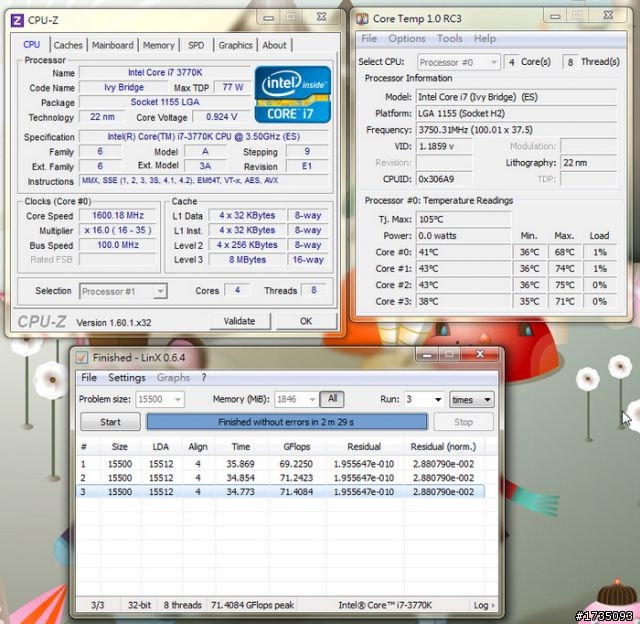

LinX 0.6.4燒機，反正記憶體也超頻至DDR3 1800，正好檢驗穩定性。
3770K有比較熱了，測試期間有一個核心到75度。
真的像其他人說那樣，不加電壓狂超3770K，其實溫度離破百都還一段距離。我會選擇不加電壓，而且能穩穩地用得可超頻率就可以。
小結：
1、Ivy Bridge的k版處理搭H77，倍頻由預設往下跳或35x→37x，要超更高還得靠外頻。
2、在H77-D3H把kingston DDR3-1066超頻至DDR3 1800，只是把bios裡的記憶體倍頻選為18x，再上去也不行了。
3、總和1.2點，H77也不是人家說完全不能超，就是CPU超頻遇到k版就沒輒了，要大超特超請改Z77。
4、用過UEFI截圖功能的感覺是粉方便，可是隨身碟要FAT 32格式，而且截圖是bmp圖而不是jpg圖，所以檔案很大，以後有改善就更加分。
5、H77-D3H兩組PCI Express x16插槽很適合拿來用在A+N，運作模式x16＋x4，這樣AMD顯卡也有PhysX運算。
-------------分隔線--------------

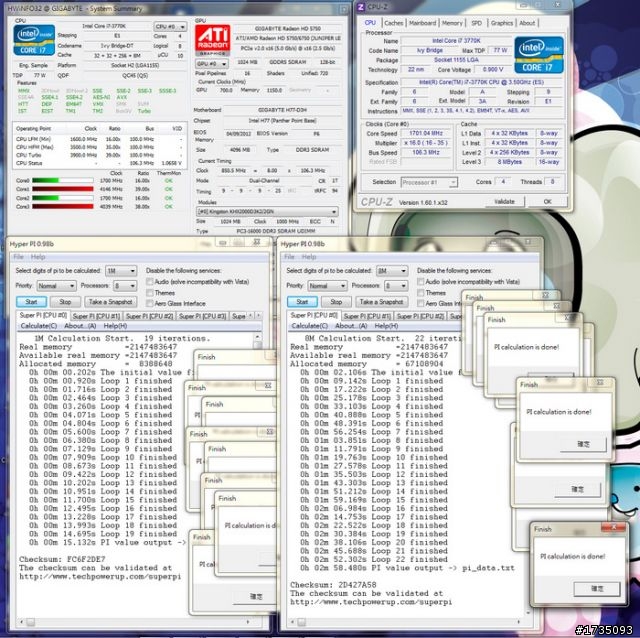

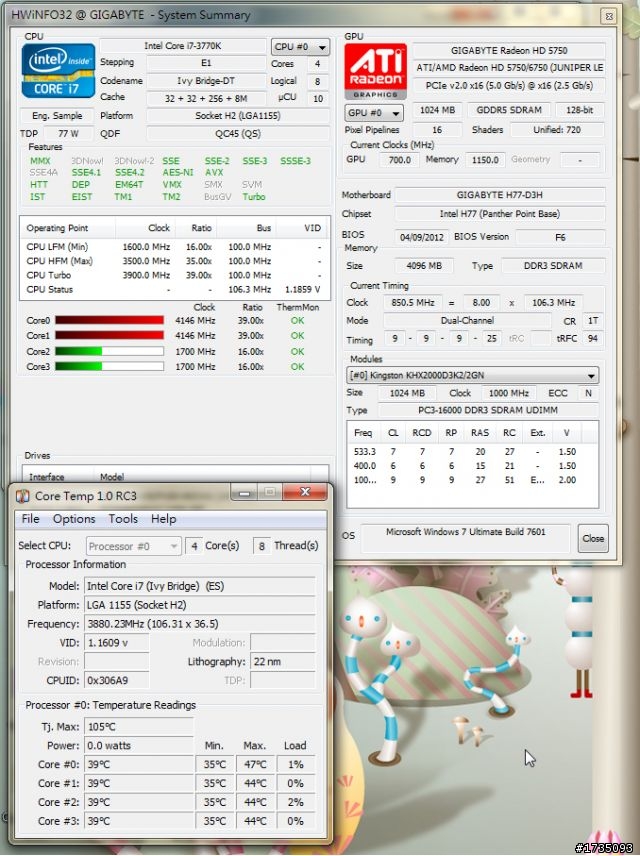

拉外頻106Mhz跑4.1G
已經知道Ivy Bridge的k版處理器搭H77，倍頻由預設往下跳或35x→37x，要超更高還得靠外頻。
那決定純粹拉外頻106Mhz，外頻只能由35x→37x，其餘CPU預設功能、電壓沒更動，因為記憶體體質超過1800 Mhz就罷工，只好往下降一級16x。
用這樣拉外頻方式好處是溫度沒增加太多，同時獲得CPU省電跟多一點性能，因為CPU預設功能、電壓沒更動。
這顆3770K外頻極限約在108 Mhz，可是燒機或有問題，我為了穩定還是調為106 Mhz。
有Turbo加持，最快會破4G來到4.1G，此刻的3770K其實也沒很熱。

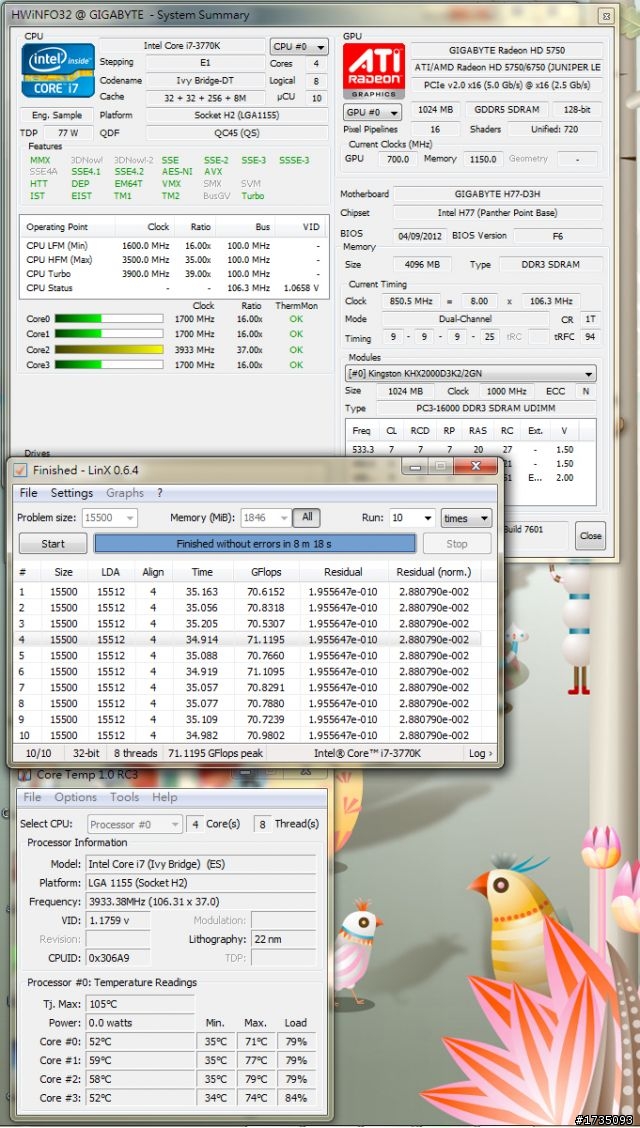

LinX 0.6.4燒機檢驗穩定性，3770K有熱了，測試期間有一個核心到79度。
Hyper PI 1M X8、8M X8
