[輕鬆上4G] Phenom II X4 970 黑盒之超頻分享!!

Phenom II X4 970 Black Edition晚了X4 965 Black Edition一段時日推出，以小勝100MHz速度，讓AMD Phenom II處理器速度往上到了3.5GHz，刷新多核心處理器速度的紀錄。這裡，我們就把入手Phenom II X4 970 Black Edition進行超頻測試。



由於CPU倍頻可以任意往上調整，所以超頻計畫以倍頻往上調整為目標。這次空冷環境下，調教過程中，嘗試把倍頻直接拉上20X以及21X試試。



經過多重測試驗證，倍頻直接拉上21X，進入作業系統後，執行部分測試無法穩定完成，即使加大各項元件工作電壓也一樣。後來退而求其次，把倍頻固定於20X，同時CPU電壓增加至1.553V，其餘元件工作電壓維持「AUTO」，HT、NB速度仍維持2000MHz。這樣的設定下，Phenom II X4 970 Black Edition上4G穩定通過這次各項測試軟體。

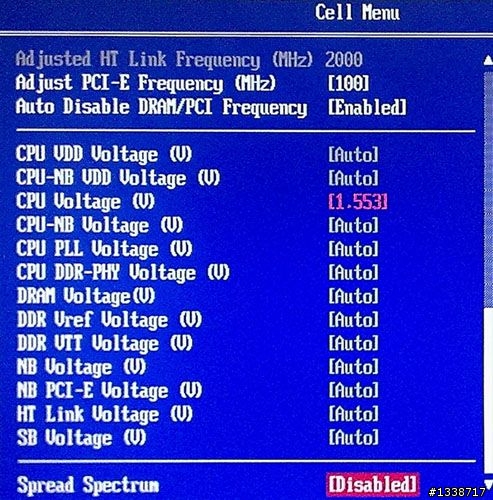

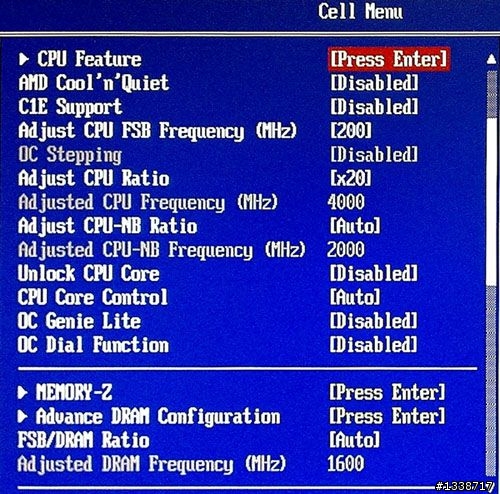

我們把MSI 890FXA-GD70的BIOS設定畫面擷取下來。



測試模式期間把CPU的Turbo Core功能開啟，但是Cool’n’Quite功能關閉，列出相關硬體配備。
處理器：Phenom II X4 970 Black Edition (3.5 GHz,200X17.5)
主機板：MSI 890FXA-GD70 (890FX-SB850)
主機板BIOS：1.7
主機板晶片驅動程式：ATI Catalyst 10.10
音效驅動程式：Realtek Function driver 6.0.1.6069
記憶體：8GB (4x2GB) Elixir M2Y2G64CB8HA9N-DG DDR3-1600 (9-9-9-28)
硬碟 ：Seagate ST31000528AS-3Y/P 1TB
顯示卡：HD5830 (860/1200 MHz)
螢幕：ASUS VK266H（1920 X 1200）
電源供應器：ANTEC HCG 620W
顯示驅動程式：ATI Catalyst 10.10
作業系統：Windows 7 Ultimate X32中文版

--------------------------測試上菜-------------------------

我們把上一次AMD Phenom II X4 970 BE預設效能一同列出，讓大家可以掌握各項軟體的效能增加幅度。

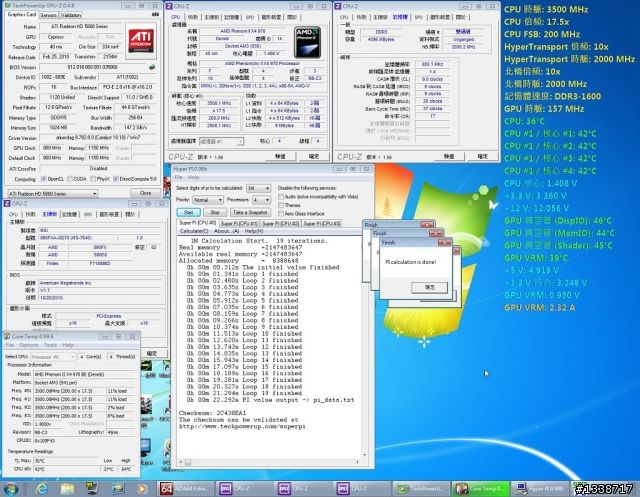

＊Super Pi V1.6：
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
1M-22.292 S。



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
1M-20.046 S。

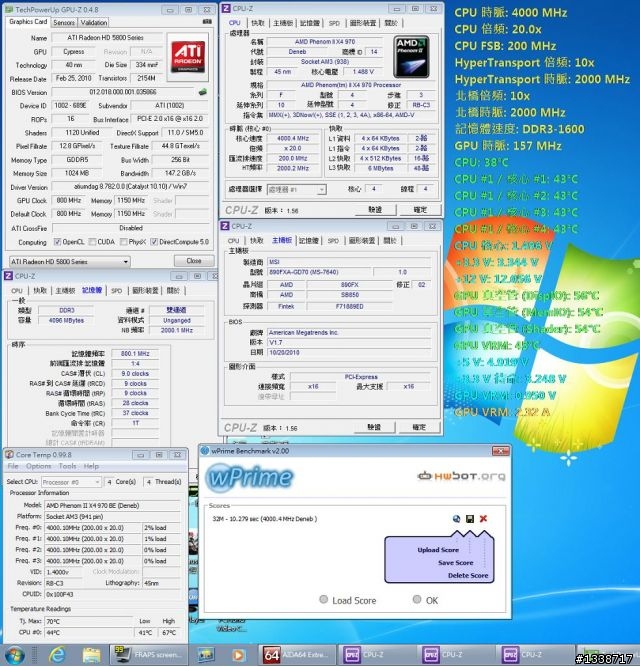

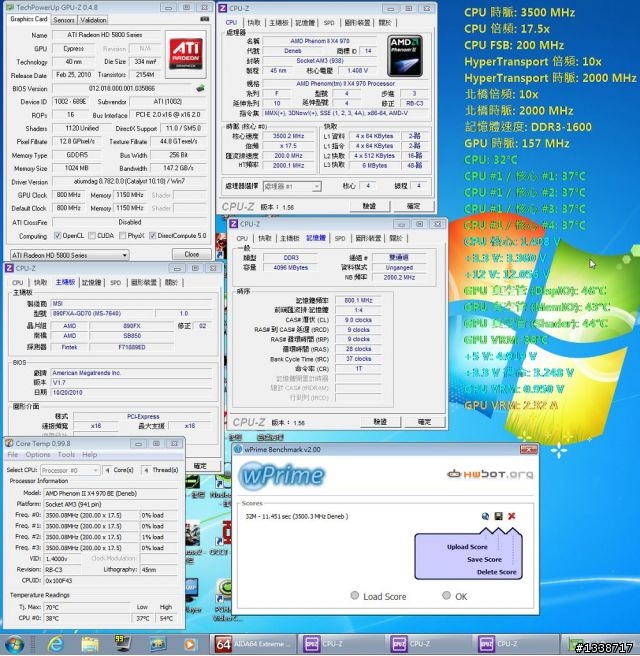

＊wprime V2.0：
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
32M-11.451 S



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
32M-10.279 S

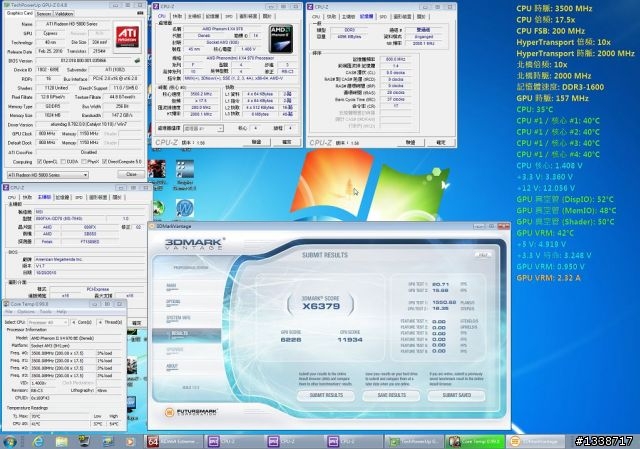

＊3DMark Vantage（v1.02 Patch）
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
3DMark Score：X6379
GPU Score：6226
GPU TEST1(FPS)：20.71
GPU TEST2(FPS)：15.68
CPU Score：11934
CPU TEST1 (PLANS/S)：1550.62
CPU TEST2 (STEPS/S)：18.35

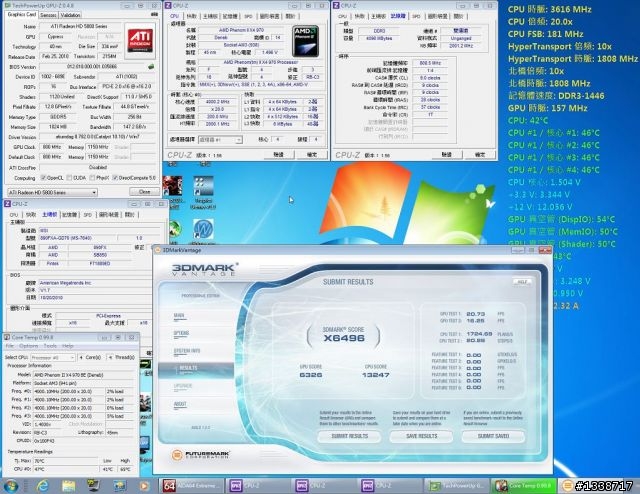

AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
3DMark Score：X6496
GPU Score：6326
GPU TEST1(FPS)：20.73
GPU TEST2(FPS)：16.25
CPU Score：13247
CPU TEST1 (PLANS/S)：1724.69
CPU TEST2 (STEPS/S)：20.28

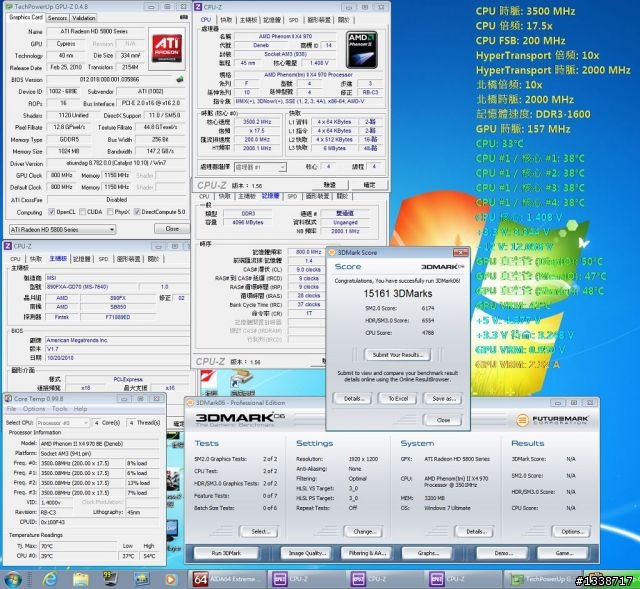

＊3DMark 06（Patch 1.2.0）
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
3DMarks：15161
SM2.0 score：6174
HDR/SM3.0 score：6554
CPU score：4788

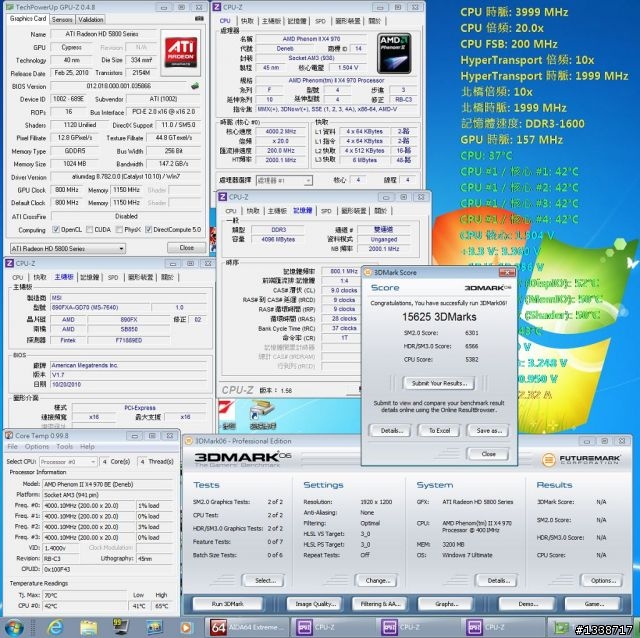

AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
3DMarks：15625
SM2.0 score：6301
HDR/SM3.0 score：6566
CPU score：5382

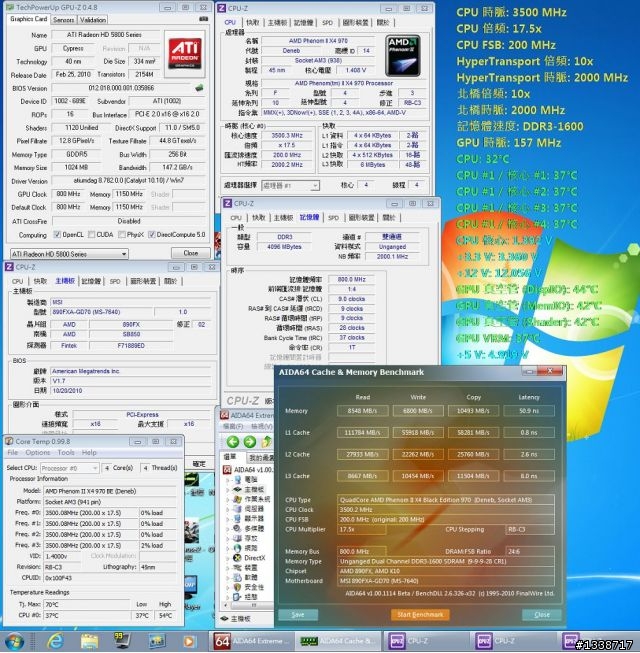

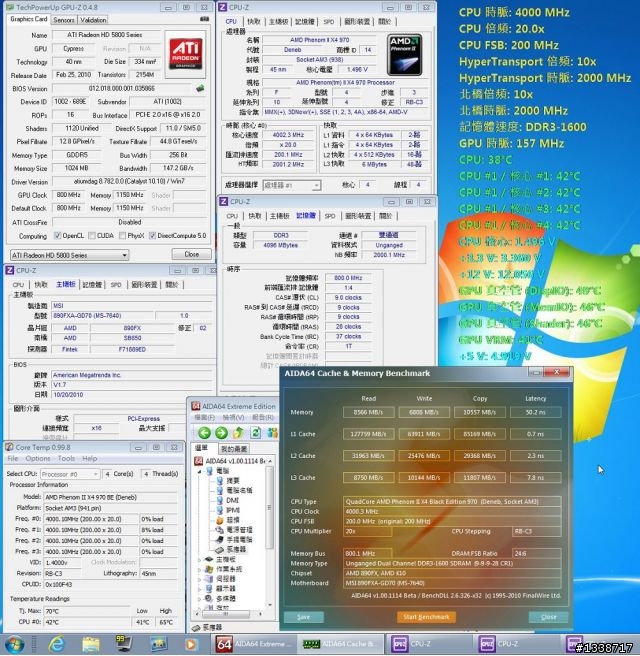

＊AIDA64_V1.00.1114 Beta：Cache & Memory Benchmark。
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)

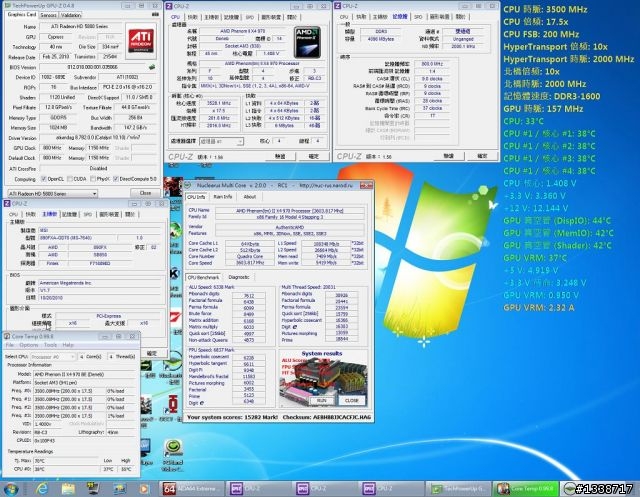

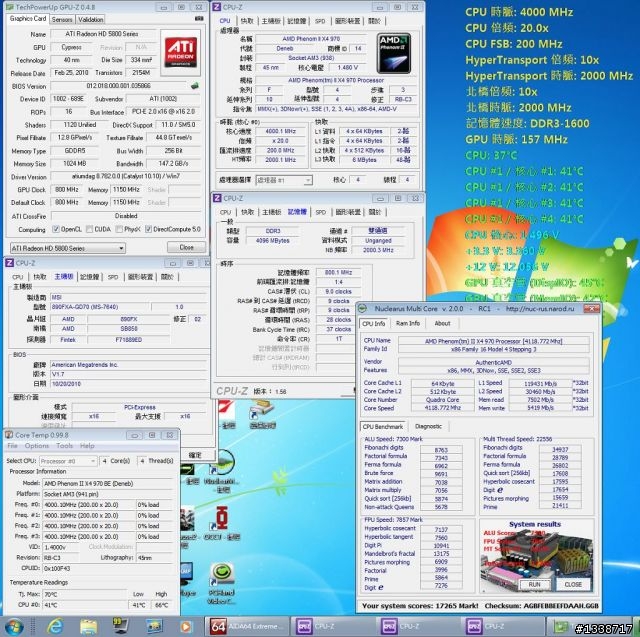

＊NuclearMC軟體：
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
Total Score-15282



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
Total Score-17265

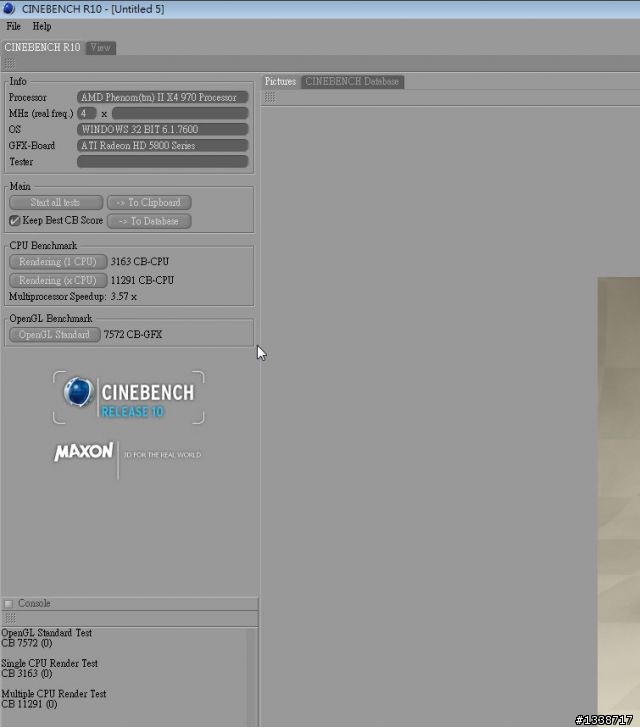

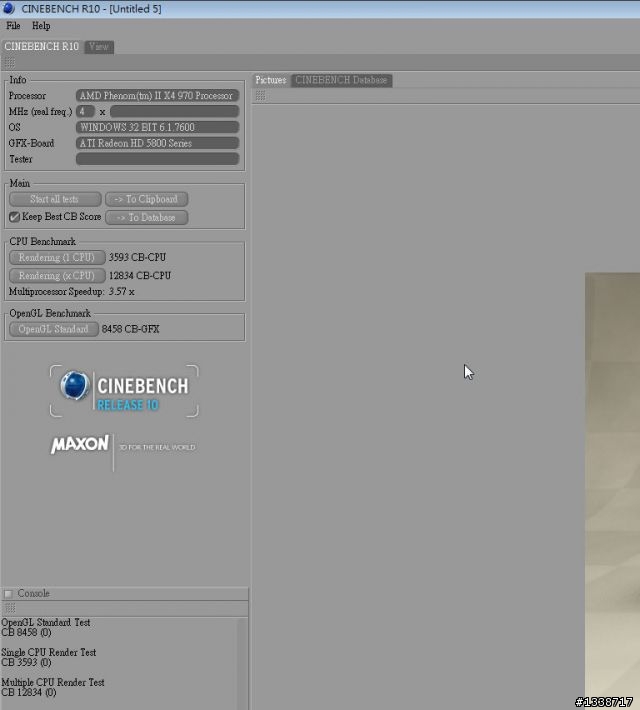

＊CineBench 10：
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
Single-Core/CB-CPU：3163
Multi-Core/CD-CPU：11291
Multiprocessor Speedup：3.57X
OpenGL Software：7572



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
Single-Core/CB-CPU：3593
Multi-Core/CD-CPU：12834
Multiprocessor Speedup：3.57X
OpenGL Software：8458

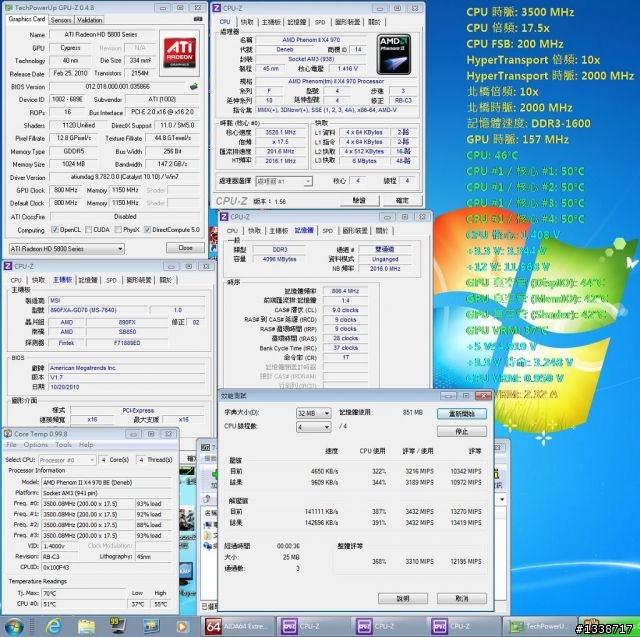

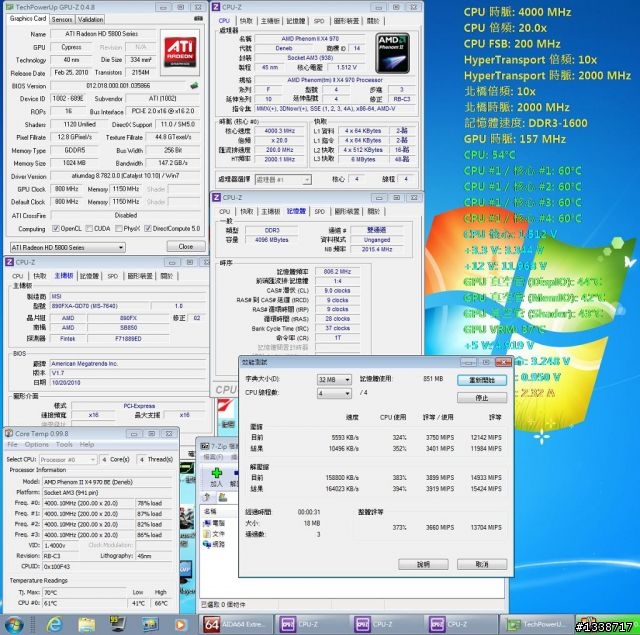

＊7-ZIP：32MB字典檔
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
3310MPS


AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
3660MPS

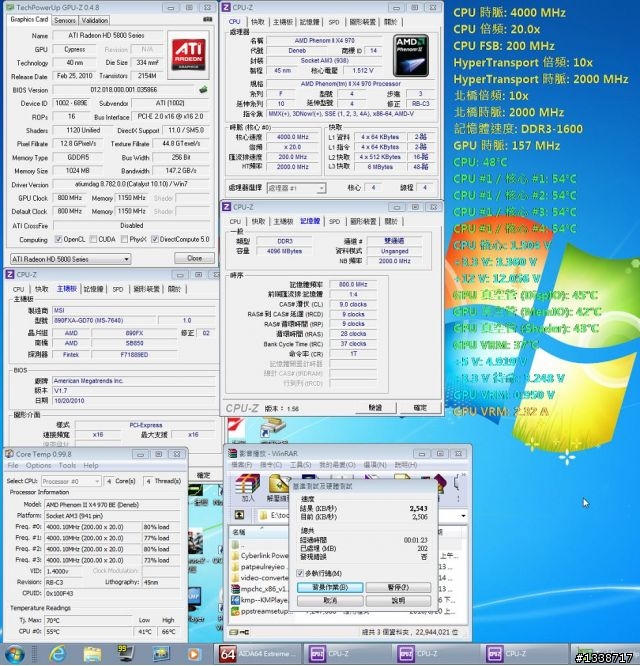

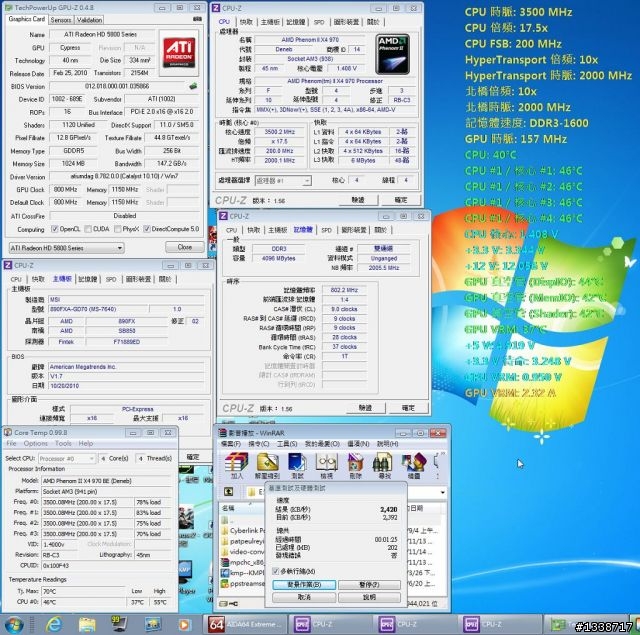

＊Winrar 3.93：2845 KB/秒。
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
2420 KB/秒



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
2543 KB/秒

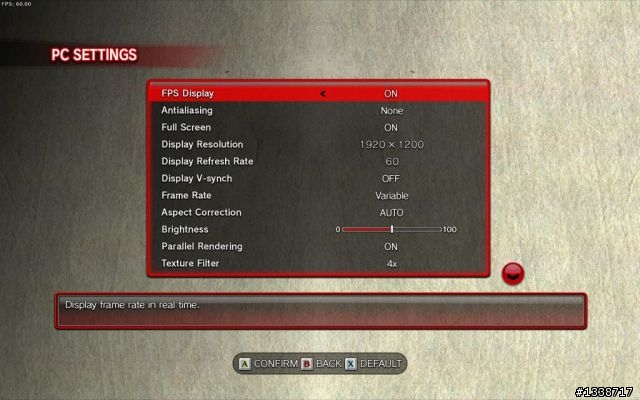

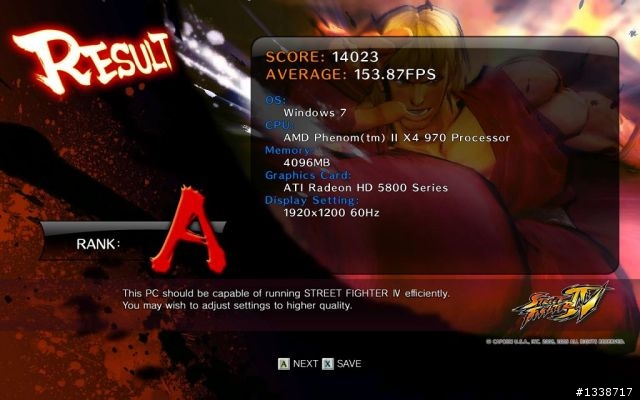

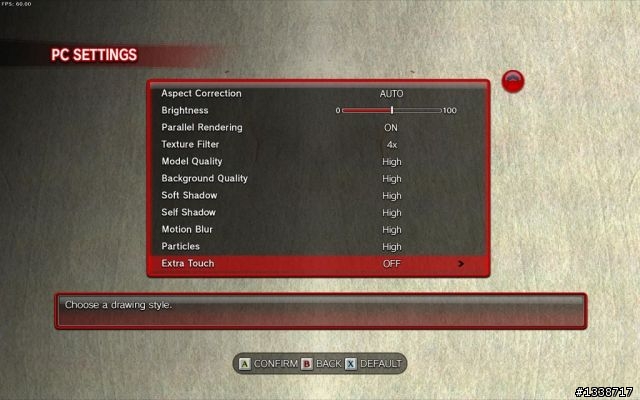

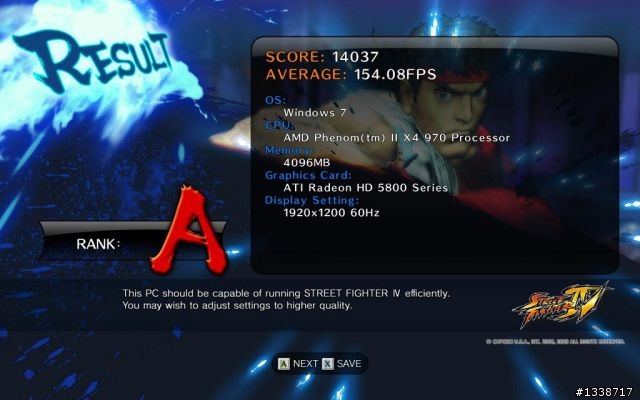

＊Street.Fighter.IV：1920 X 1200，4X AA模式。





AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
平均：153.87 FPS。



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
平均：154.08 FPS。

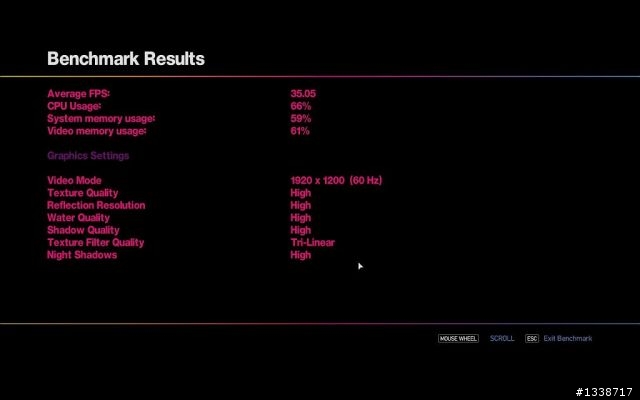

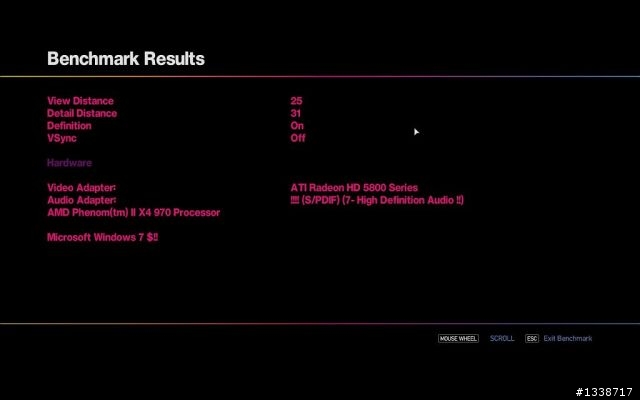

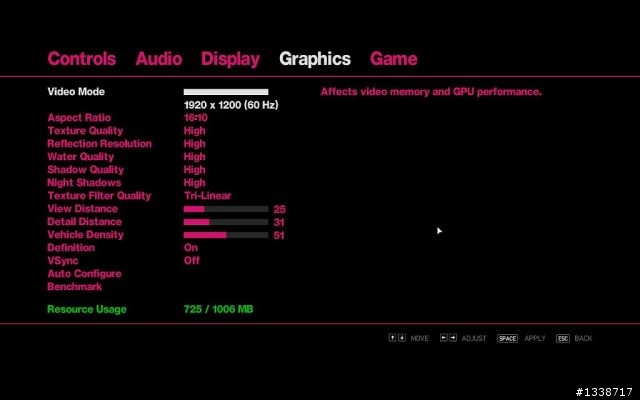

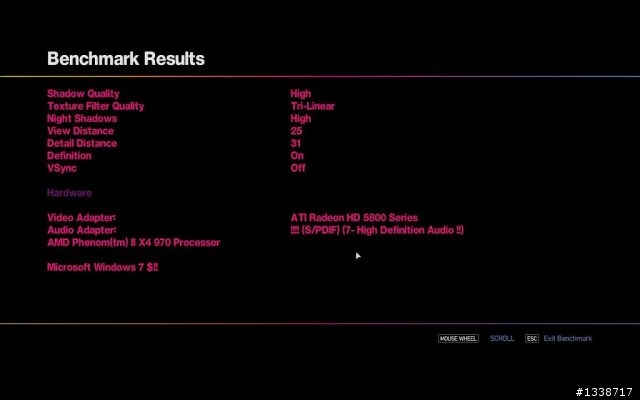

＊Grand Theft Auto Episodes from Liberty City 俠盜獵車手：自由城故事



AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
平均：33.25 FPS。





AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
平均：35.05 FPS。

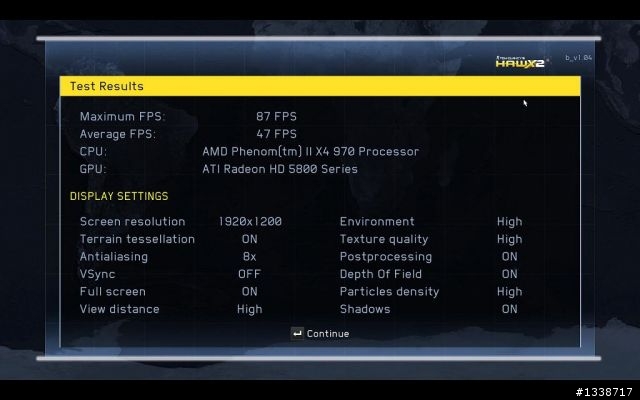

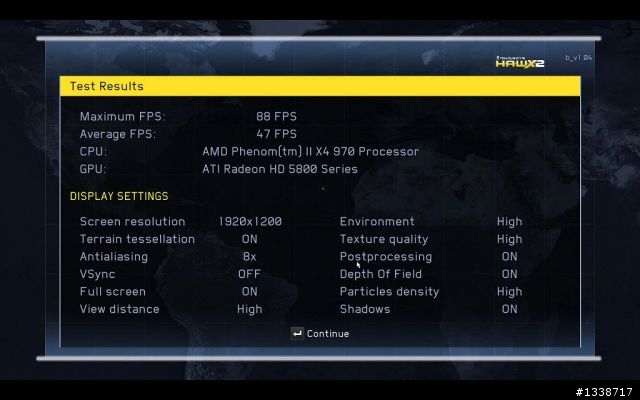

＊H.A.W.X.2（DX11）
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
平均：47 FPS



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
平均：47 FPS

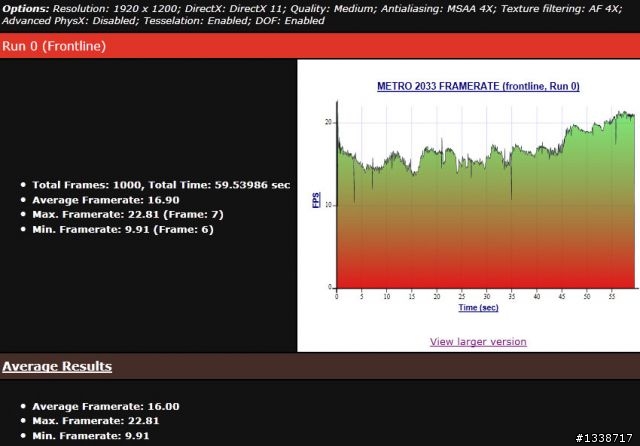

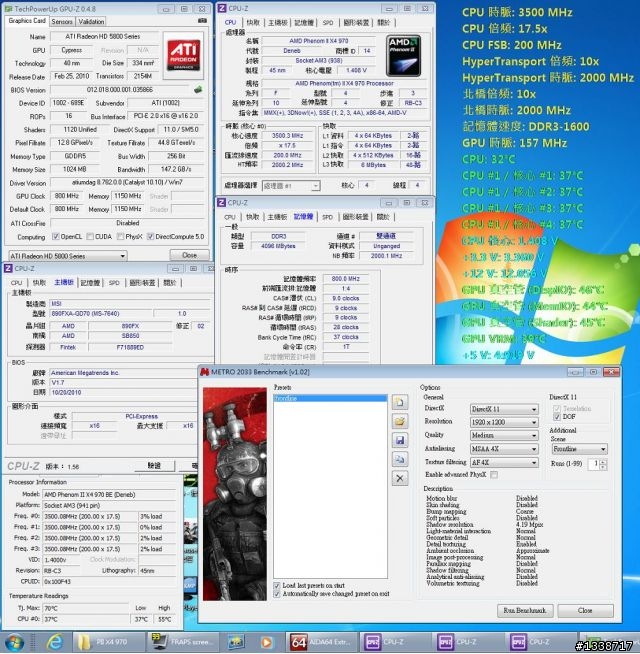

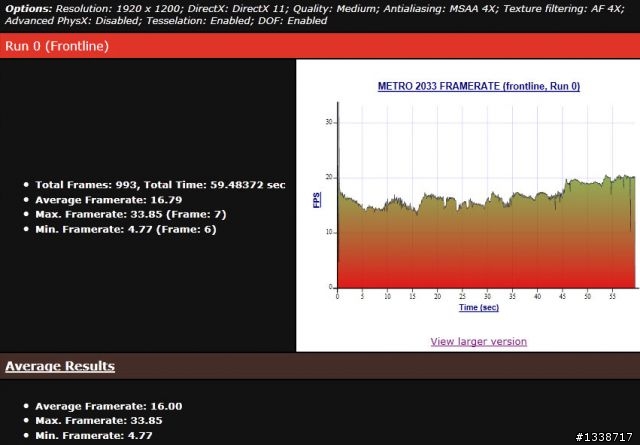

＊地鐵2003
1920 X 1200 4X MSAA 4X AF High



AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
平均：16.9 FPS



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
平均：16.79 FPS

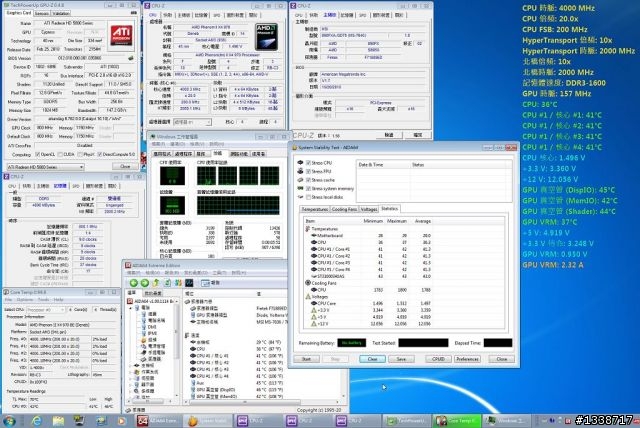

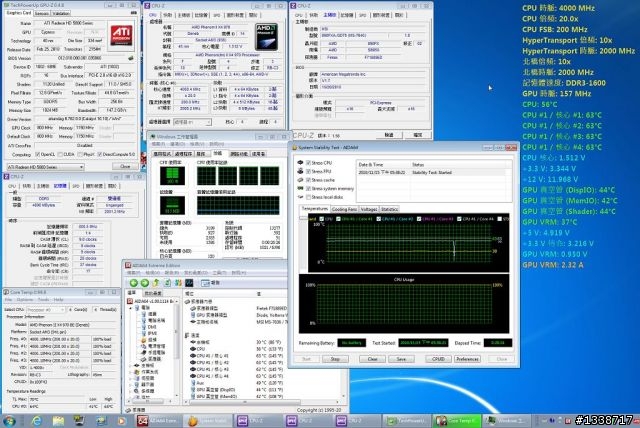

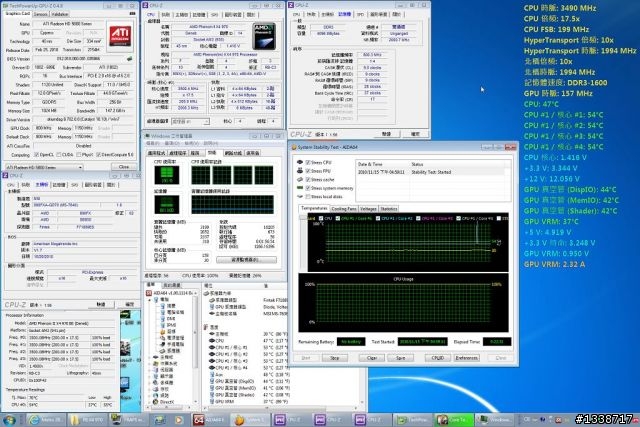

＊AIDA64_V1.00.1114 Beta：的CPU閒置、滿載測試：（裸機環境，室溫約26度）
AMD Phenom II X4 970 BE (200 x 17.5，3.5GHz)
CPU閒置：Core Temp 0.99.8軟體顯示溫度約38度。



滿載：Core Temp 0.99.8軟體顯示最高溫度約54度。



AMD Phenom II X4 970 BE OC (200 x 20，4.0GHz)
CPU閒置：Core Temp 0.99.8軟體顯示溫度約42度。



滿載：Core Temp 0.99.8軟體顯示最高溫度約64度。

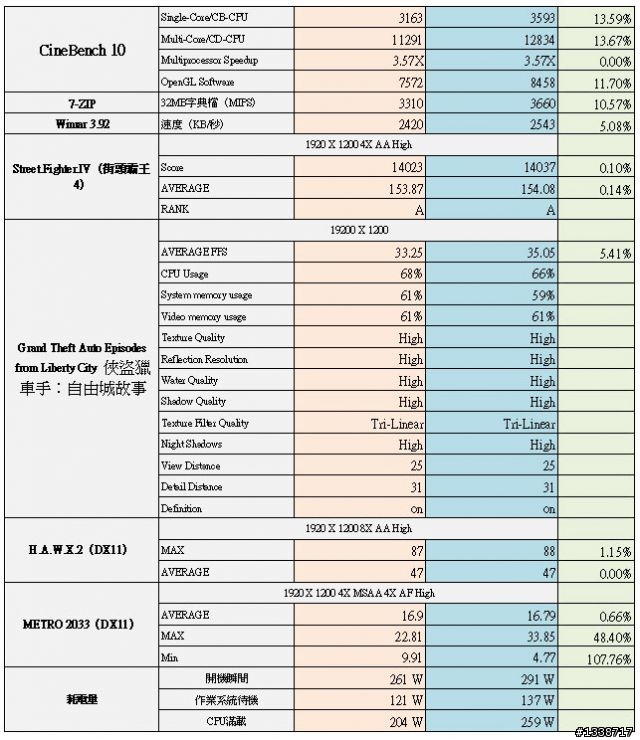

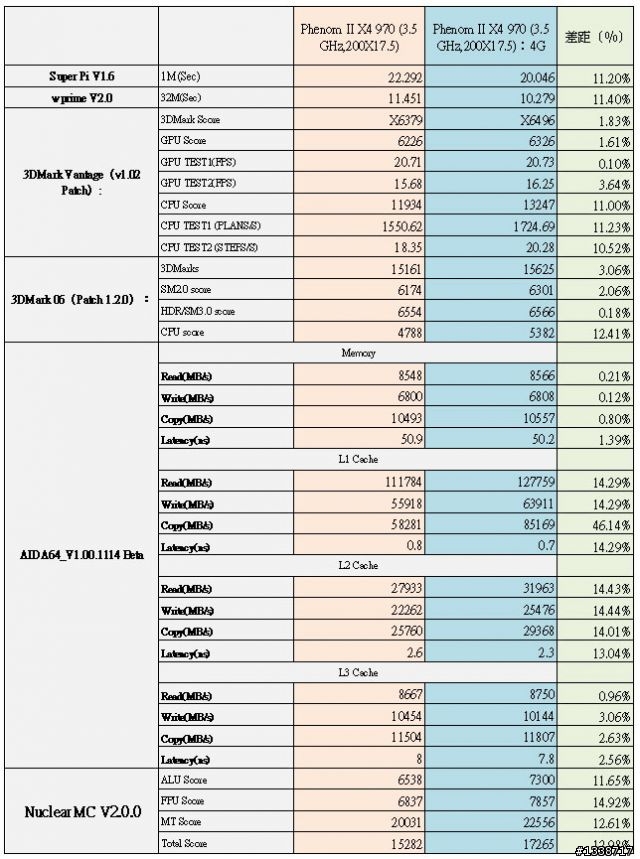

以上測試成績整理。





Phenom II X4 970 Black Edition上4G，此時CPU速度已經超頻14％。對照各項軟體性能，約增長11％幅度以上。Wprime V2.0軟體顯示出CPU浮點運算效能提升約11.40％。CineBench 10軟體則是專用於測試CPU的繪圖、渲染性能，顯示出CPU效能明顯提升13％。如果是要執行繪圖、轉影片，那會讓X4 970 Black Edition上4G來加速運作。平時就作業環境，那回到預設速度就夠用了。

CPU性能成長時，也有助於執行注重CPU性能的遊戲，以Grand Theft Auto Episodes from Liberty City 俠盜獵車手：自由城故事為例， CPU使用率由68％降至66％。不過，即使Phenom II X4 970 Black Edition不超頻，這次遊戲設定也沒讓CPU核心滿載運作。

Phenom II X4 970 Black Edition上4G之後，功耗增加方面，CPU滿載模式下，系統電力需求約259W。工作溫度部分，裸機空冷環境下，搭配上V6 GT散熱器，CPU滿載運作20分鐘後，CPU溫度僅約64度。

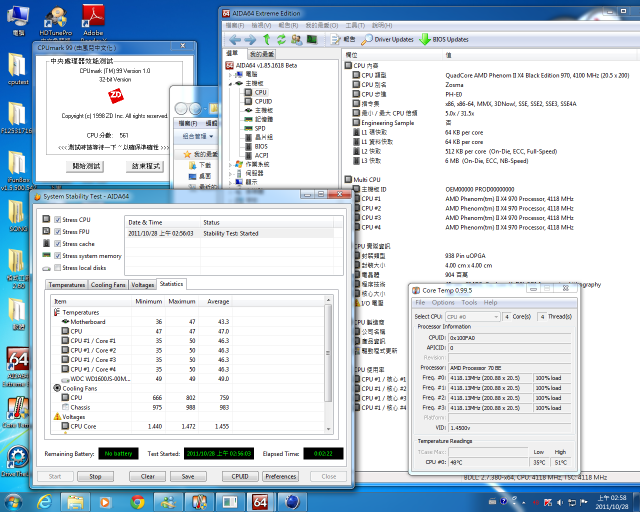

個人認為X4 970 Black Edition上4G蠻容易，但或許是這顆體質普通，無法如願超頻至4.1GHz，如果有其他大大也有入手X4 970 Black Edition，歡迎分享超頻體質。
